本技術屬于五金工具，具體涉及一種活動扳手及多用途工具。

背景技術：

1、扳手是一種常用的安裝與拆卸工具。利用杠桿原理擰轉螺栓、螺釘、螺母和其他螺紋緊持螺栓或螺母的開口或套孔固件的手工工具。扳手通常在柄部的一端或兩端制有夾柄部，施加外力，就能擰轉螺栓或螺母持螺栓或螺母的開口或套孔。使用時沿螺紋旋轉方向在柄部施加外力，就能擰轉螺栓或螺母。目前的扳手開口的大小都是手動調節的，對于不同大小的螺母，需要先調節扳手開口的大小，再進行螺母的松緊，并且扳手開口不能自動復位，操作麻煩。

技術實現思路

1、有鑒于此，為了解決現有技術中的問題，本實用新型提出一種活動扳手及多用途工具，本實用新型所要解決的技術問題是：如何實現扳手開口自動復位，方便調節扳手開口大小。

2、本實用新型通過以下技術手段解決上述問題：

3、一種活動扳手，包括：

4、扳手本體，所述扳手本體包括固定連接的固定座和蓋片，所述固定座和蓋片內具有容納腔，所述蓋片內設置有第一限位孔；

5、活動臂，所述活動臂轉動連接于所述容納腔內，所述活動臂內設置有第二限位孔；

6、彈簧，所述彈簧安裝于所述活動臂內，所述彈簧的一端與抵接于所述第一限位孔內，所述彈簧的另一端抵接于所述第二限位孔內。

7、在上述的一種活動扳手中，所述固定座和蓋片通過鉚釘相連接。

8、在上述的一種活動扳手中，所述容納腔內設置有轉軸，所述活動臂轉動連接于所述轉軸上。

9、在上述的一種活動扳手中，所述活動臂上設置有扳手鉤，所述扳手鉤上設置有第一扳手齒；所述扳手本體設置有第二扳手齒，所述第二扳手齒與所述第一扳手齒相對設置。

10、在上述的一種活動扳手中，所述活動臂內設置有導向柱，所述彈簧套接于所述導向柱上。

11、本實用新型另一目的在于提供一種多用途工具：

12、一種多用途工具，包括工具本體和上述的活動扳手，所述活動扳手轉動連接于所述工具本體上。

13、在上述的一種多用途工具中，所述工具本體上設置有旋轉軸，所述活動扳手轉動連接于所述旋轉軸上。

14、在上述的一種多用途工具中，所述工具本體上設置有限位部，所述活動扳手上設置有限位塊，當所述活動扳手打開時，所述限位塊與所述限位部相抵接。

15、在上述的一種多用途工具中，所述工具本體上設置有伸縮桿，所述活動扳手上設置有凹槽，當所述活動扳手閉合時，所述伸縮桿卡接于所述凹槽內。

16、在上述的一種多用途工具中，所述活動扳手上設置有第一卡槽和第二卡槽，所述工具本體上設置有彈簧片，所述彈簧片設置有凸點；當所述活動扳手打開時，所述凸點卡接于所述第一卡槽內；當所述活動扳手閉合時，所述凸點卡接于所述第二卡槽內。

17、與現有技術相比，本實用新型的優點如下：

18、本活動扳手的彈簧一端與抵接于第一限位孔內，彈簧的另一端抵接于第二限位孔內，彈簧頂緊活動臂，活動臂在彈簧的作用力下壓緊螺母，此時活動扳手卡緊螺母，轉動活動扳手即可對螺母進行松緊，完成松緊后，將活動扳手取下，活動臂在彈簧的作用下復位，無需再手動復位；當需要擰不同型號的螺母時，只需將活動臂打開適合改型號螺母大小即可，大大方便扳手開口的調節，方便使用。

技術特征：

1.一種活動扳手，其特征在于，包括：

2.根據權利要求1所述的一種活動扳手，其特征在于，所述固定座(2)和蓋片(3)通過鉚釘(9)相連接。

3.根據權利要求1所述的一種活動扳手，其特征在于，所述容納腔(4)內設置有轉軸(10)，所述活動臂(6)轉動連接于所述轉軸(10)上。

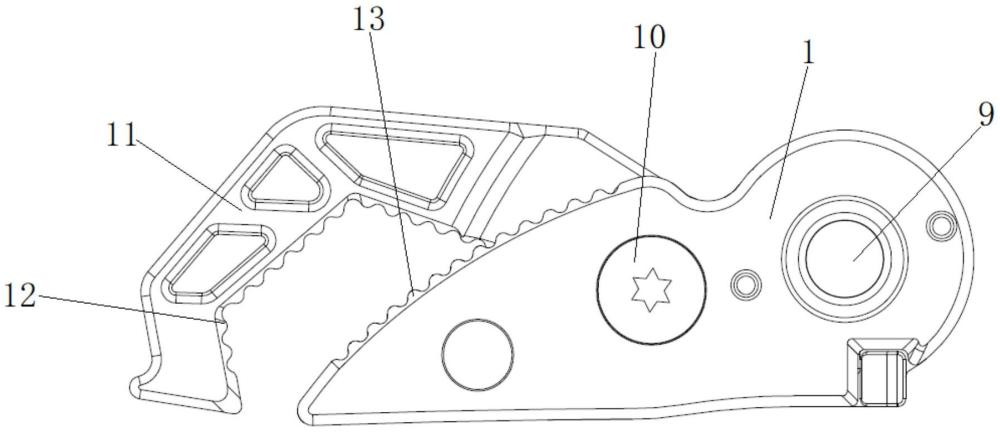

4.根據權利要求1所述的一種活動扳手，其特征在于，所述活動臂(6)上設置有扳手鉤(11)，所述扳手鉤(11)上設置有第一扳手齒(12)；設置有第二扳手齒(13)，所述第二扳手齒(13)與所述第一扳手齒(12)相對設置。

5.根據權利要求1所述的一種活動扳手，其特征在于，所述活動臂(6)內設置有導向柱(14)，所述彈簧(8)套接于所述導向柱(14)上。

6.一種多用途工具，其特征在于，包括工具本體(21)和如權利要求1-5任一項所述的活動扳手，所述活動扳手轉動連接于所述工具本體(21)上。

7.根據權利要求6所述的一種多用途工具，其特征在于，所述工具本體(21)上設置有旋轉軸(15)，所述活動扳手轉動連接于所述旋轉軸(15)上。

8.根據權利要求6所述的一種多用途工具，其特征在于，所述工具本體(21)上設置有限位部(16)，所述活動扳手上設置有限位塊(17)，當所述活動扳手打開時，所述限位塊(17)與所述限位部(16)相抵接。

9.根據權利要求6所述的一種多用途工具，其特征在于，所述工具本體(21)上設置有伸縮桿(18)，所述活動扳手上設置有凹槽(22)，當所述活動扳手閉合時，所述伸縮桿(18)卡接于所述凹槽(22)內。

10.根據權利要求6所述的一種多用途工具，其特征在于，所述活動扳手上設置有第一卡槽(19)和第二卡槽(20)，所述工具本體上設置有彈簧片(23)，所述彈簧片(23)設置有凸點(24)；當所述活動扳手打開時，所述凸點(24)卡接于所述第一卡槽(19)內；當所述活動扳手閉合時，所述凸點(24)卡接于所述第二卡槽(20)內。

技術總結
本技術提供一種活動扳手及多用途工具，屬于五金工具技術領域。本活動扳手包括扳手本體、活動臂和彈簧，所述扳手本體包括固定連接的固定座和蓋片，所述固定座和蓋片內具有容納腔，所述蓋片內設置有第一限位孔；所述活動臂轉動連接于所述容納腔內，所述活動臂內設置有第二限位孔；所述彈簧安裝于所述活動臂內，所述彈簧的一端與抵接于所述第一限位孔內，所述彈簧的另一端抵接于所述第二限位孔內。使用本活動扳手后，活動臂在彈簧的作用下復位，無需再手動復位；當需要擰不同型號的螺母時，只需將活動臂打開適合改型號螺母大小即可，大大方便扳手開口的調節，方便使用。

技術研發人員：李偉贊,陳練,譚雪梅
受保護的技術使用者：陽江鴻豐實業有限公司
技術研發日：20240712
技術公布日：2025/4/28
