本技術涉及鎖緊夾具，具體為一種高效側向回彈鎖緊夾具。

背景技術：

1、夾緊機構是一種常見的機械元件，廣泛應用于制造業中，它的作用是通過夾緊或固定工件，使得工件在加工或運輸過程中不會發生移動或變形，由于側向回彈鎖緊夾具是從加工材料側面進行固定所以解決了由于夾具帶來的表面加工不便的問題，既固定了被加工材料也不阻礙材料加工，但是，現有的鎖緊夾具主要通過螺紋桿的旋轉來帶動夾持部分移動，從而對產品進行側向夾持固定，螺紋桿驅動的方式缺點也十分明顯，在夾持時效率低下，往往需要旋轉很多圈螺紋桿才能帶動夾持板移動很少的距離，因此，我們推出一種高效側向回彈鎖緊夾具。

2、現有專利（公開號：cn218285256u）公開了一種側向回彈鎖緊夾具，包括夾具主體,所述夾具主體頂部中心設有壓塊安裝槽，所述壓塊安裝槽內設有壓塊，所述壓塊中心套設有鎖緊螺桿；所述夾具主體上設有插接槽及限位戒指安裝槽，所述限位戒指安裝槽內設有限位戒指，所述插接槽內設有與之插接連接的側向夾緊件，所述側向夾緊件靠近所述夾具主體一側設有頂塊，所述頂塊插接于所述插接槽內與所述壓塊抵觸式連接，所述頂塊與所述壓塊連接一側為上窄下寬的傾斜面結構，所述頂塊兩側設有彈簧固定柱，所述彈簧固定柱與所述限位戒指之間設有復位彈簧，該側向回彈鎖緊夾具具有適用范圍廣、裝夾難度低、裝夾工序簡單、工作效率高的優點。現有技術存在如下問題：1、現有的鎖緊夾具主要通過螺紋桿的旋轉來帶動夾持部分移動，從而對產品進行側向夾持固定，螺紋桿驅動具有夾持效率低下的缺點；2、現有的鎖緊夾具在使用時，夾持面為平面，不能很好的貼合不同工件表面，容易出現夾持不穩的情況。

技術實現思路

1、本實用新型的目的在于提供一種高效側向回彈鎖緊夾具，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高效側向回彈鎖緊夾具，包括安裝座，所述安裝座的內側中部開設有安裝槽，所述安裝座的一側固定連接有固定夾板，且安裝座的另一側設有調節組件，所述調節組件的中部固定連接有移動夾板，所述調節組件遠離安裝座的一側中部設有擠壓組件；

3、所述擠壓組件包括通過連接軸轉動連接在調節組件中部的渦狀輥，所述渦狀輥的中部一側固定連接有把手，所述渦狀輥的一端固定連接有棘輪，所述棘輪的一側貼合有止回塊，所述止回塊固定連接在活動銷的一端，所述活動銷貫穿在固定塊的中部，所述活動銷遠離止回塊的一端通過寬片與彈簧一相連接，所述彈簧一遠離寬片的一端與固定塊的一側相連接。

4、優選的，所述固定夾板的內部固定連接有若干個彈簧二，若干個所述彈簧二的一端固定連接有限位片，所述限位片遠離彈簧二的一側焊接有夾持釘，所述夾持釘貫穿固定夾板的一側延伸至固定夾板的外側，所述固定夾板和移動夾板結構相一致。

5、優選的，所述調節組件包括滑動連接在安裝槽內部的調節塊，所述調節塊的一側分別固定連接有彈簧三和伸縮桿，所述伸縮桿套設在彈簧三的外側。

6、優選的，所述伸縮桿和彈簧三遠離調節塊的一端均與移動夾板的一側相連接。

7、優選的，所述調節塊的一側中部螺紋連接有調節螺桿，所述調節螺桿的一端固定連接有旋鈕，所述調節螺桿的一端轉動連接在安裝板的一側中部，所述安裝板焊接在安裝座的一側邊緣。

8、優選的，所述調節塊延伸至安裝槽外側的一端固定連接有調節架，所述調節架的兩壁與渦狀輥的兩端通過連接軸轉動連接，且調節架的一側與固定塊的一側焊接。

9、與現有技術相比，本實用新型的有益效果：

10、本實用新型中，通過安裝座將夾具與外部安裝位置進行安裝，然后根據需要夾持物體的大小來根據調節組件調節固定夾板和移動夾板之間的間距，待間距調節完成后，可將待固定物體放入兩個夾板之間，之后搬動把手,帶動渦狀輥旋轉，使渦狀輥擠壓移動夾板移動，從而將物體固定在移動夾板和固定夾板之間，利用夾持釘和彈簧二相互配合，能夠在對不同形狀的物體進行夾持固定時更加穩固，盡可能的使夾持釘與物體表面輪廓相吻合，彈簧二還具有緩沖功能，在對脆弱物體進行夾持時，防止損壞脆弱物品。

技術特征：

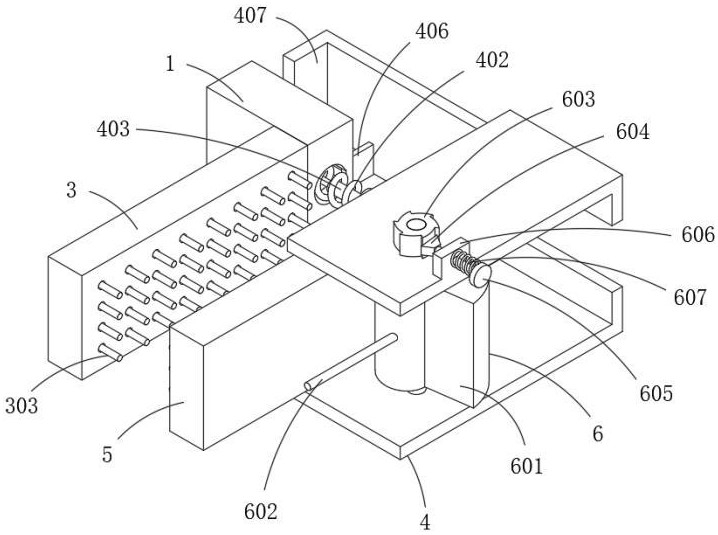

1.一種高效側向回彈鎖緊夾具，包括安裝座（1），其特征在于：所述安裝座（1）的內側中部開設有安裝槽（2），所述安裝座（1）的一側固定連接有固定夾板（3），且安裝座（1）的另一側設有調節組件（4），所述調節組件（4）的中部固定連接有移動夾板（5），所述調節組件（4）遠離安裝座（1）的一側中部設有擠壓組件（6）；

2.根據權利要求1所述的一種高效側向回彈鎖緊夾具，其特征在于：所述固定夾板（3）的內部固定連接有若干個彈簧二（301），若干個所述彈簧二（301）的一端固定連接有限位片（302），所述限位片（302）遠離彈簧二（301）的一側焊接有夾持釘（303），所述夾持釘（303）貫穿固定夾板（3）的一側延伸至固定夾板（3）的外側，所述固定夾板（3）和移動夾板（5）結構相一致。

3.根據權利要求1所述的一種高效側向回彈鎖緊夾具，其特征在于：所述調節組件（4）包括滑動連接在安裝槽（2）內部的調節塊（401），所述調節塊（401）的一側分別固定連接有彈簧三（402）和伸縮桿（403），所述伸縮桿（403）套設在彈簧三（402）的外側。

4.根據權利要求3所述的一種高效側向回彈鎖緊夾具，其特征在于：所述伸縮桿（403）和彈簧三（402）遠離調節塊（401）的一端均與移動夾板（5）的一側相連接。

5.根據權利要求3所述的一種高效側向回彈鎖緊夾具，其特征在于：所述調節塊（401）的一側中部螺紋連接有調節螺桿（404），所述調節螺桿（404）的一端固定連接有旋鈕（405），所述調節螺桿（404）的一端轉動連接在安裝板（406）的一側中部，所述安裝板（406）焊接在安裝座（1）的一側邊緣。

6.根據權利要求1所述的一種高效側向回彈鎖緊夾具，其特征在于：調節塊（401）延伸至安裝槽（2）外側的一端固定連接有調節架（407），所述調節架（407）的兩壁與渦狀輥（601）的兩端通過連接軸轉動連接，且調節架（407）的一側與固定塊（606）的一側焊接。

技術總結
本技術涉及鎖緊夾具技術領域，具體為一種高效側向回彈鎖緊夾具，包括安裝座，所述安裝座的內側中部開設有安裝槽，所述安裝座的一側固定連接有固定夾板，且安裝座的另一側設有調節組件，所述調節組件的中部固定連接有移動夾板，所述調節組件遠離安裝座的一側中部設有擠壓組件；所述擠壓組件包括通過連接軸轉動連接在調節組件中部的渦狀輥。改良后的鎖緊夾具，通過調節組件調節固定夾板和移動夾板之間的間距，之后在擠壓組件的作用下，將物體固定在移動夾板和固定夾板之間，利用夾持釘和彈簧二相互配合，能夠在對不同形狀的物體進行夾持固定時更加穩固，彈簧二還具有緩沖功能，在對脆弱物體進行夾持時，防止損壞脆弱物品。

技術研發人員：朱志康,付江鵬
受保護的技術使用者：深圳市永達康精密科技有限公司
技術研發日：20240721
技術公布日：2025/4/28
