本技術涉及液壓動力鉗領域，具體為一種具備鎖緊機構的液壓動力鉗。

背景技術：

1、液壓動力鉗由油箱、動力機構、卸壓閥、泵油機構組成，將高、低壓油泵的泵油形式變為動力的作動形式，具有結構簡單、零部件少、利于裝配的優點，廣泛應用在我們日常生活中，同時其液壓動力鉗在貨物抓取運輸中也具有一定的使用。

2、現有的液壓動力鉗在使用中由于液壓缸帶動動力鉗收縮，對物品進行抓取固定，其液壓缸一旦泄壓或漏壓，其液壓缸的內部動力不足，導致動力鉗出現一定量的回退，很可能對物品進行松脫，導致抓取失敗，造成一定的經濟損傷，給使用者帶來困擾，為此，我們提出了一種具備鎖緊機構的液壓動力鉗。

技術實現思路

1、本實用新型的目的在于提供一種具備鎖緊機構的液壓動力鉗，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：所述具備鎖緊機構的液壓動力鉗包括：承臺、固定臺、連接鉗和液壓缸，所述承臺的上端頂部螺栓緊固有固定臺，且固定臺的上端四周焊接有若干個連接座，所述連接鉗的內壁中部活動連接有聯動桿，且聯動桿遠離連接鉗的一端活動連接有內承座，所述承臺的下端中部穿入有液壓缸，且液壓缸的液壓油輸入端連通有連接油管，所述液壓缸沿承臺的內壁中部固定有連接套筒，且連接套筒的上端內壁側開設有內螺紋，所述液壓缸的動力輸出端固定有伸縮桿。

3、優選的，所述連接座的內壁活動銷連接有連接鉗，且連接鉗的末端內壁開設有鎖緊物品的鎖緊鋸齒。

4、優選的，所述內承座與聯動桿的連接處固定有固定座，且固定座與聯動桿之間為活動連接。

5、優選的，所述內承座的內壁中部固定連接有連桿，且連桿沿內承座的下端固定有配重塊。

6、優選的，所述連桿沿配重塊的下端固定連接有軸承，且軸承的內環與連桿的外壁之間為固定連接。

7、優選的，所述承臺沿液壓缸的一側固定連接有伺服電機，且伺服電機的動力軸鍵連接有傳動齒輪，所述傳動齒輪的外壁一側嚙合連接有連接齒輪，且連接齒輪的下端底部固定有外螺紋套筒。

8、優選的，所述連接齒輪和外螺紋套筒的內壁與軸承的外環固定連接，所述外螺紋套筒的外壁尺寸與連接套筒的內壁尺寸相互匹配，且外螺紋套筒與內螺紋之間為螺紋連接，所述內承座通過伺服電機嚙合傳動與連接套筒之間為鎖緊固定，且連接套筒和承臺之間為固定連接。

9、優選的，所述連接鉗通過內承座與液壓缸之間構成液壓抓取結構，且連接鉗通過聯動桿與內承座之間構成拉動結構。

10、與現有技術相比，本實用新型的有益效果是：通過螺紋鎖緊固定，對內承座的上升和下降動作進行鎖緊，確保在抓取貨物時，該伸縮桿收縮動作不會發生回退，導致連接鉗抓取不牢固的可能，該鎖緊系統起到二次保護作用，減少連接鉗抓取松脫的可能，給抓取的物品提供安全保障。

11、本實用新型提出的具備鎖緊機構的液壓動力鉗，該液壓缸作為動力源，其動力輸入穩定，滿足連接鉗牢固的抓取物品的需求，確保該結構能夠有效運行，內承座帶動若干個聯動桿同步鄉下移動，若干個連接鉗向內相向旋轉，連接鉗沿連接座的圓心處進行軸向旋轉，已達到若干個連接鉗同步抓取同一個部件，對該部件進行固定，滿足連接鉗抓取需求，方便使用者使用。

技術特征：

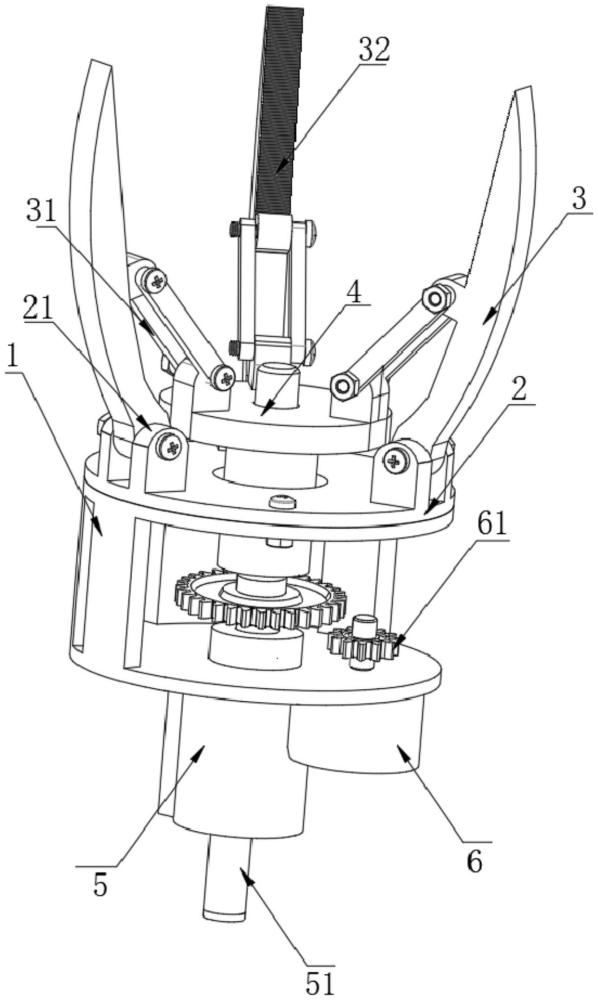

1.一種具備鎖緊機構的液壓動力鉗，其特征在于：所述具備鎖緊機構的液壓動力鉗包括：承臺(1)、固定臺(2)、連接鉗(3)和液壓缸(5)，所述承臺(1)的上端頂部螺栓緊固有固定臺(2)，且固定臺(2)的上端四周焊接有若干個連接座(21)，所述連接鉗(3)的內壁中部活動連接有聯動桿(31)，且聯動桿(31)遠離連接鉗(3)的一端活動連接有內承座(4)，所述承臺(1)的下端中部穿入有液壓缸(5)，且液壓缸(5)的液壓油輸入端連通有連接油管(51)，所述液壓缸(5)沿承臺(1)的內壁中部固定有連接套筒(52)，且連接套筒(52)的上端內壁側開設有內螺紋(53)，所述液壓缸(5)的動力輸出端固定有伸縮桿(54)。

2.根據權利要求1所述的一種具備鎖緊機構的液壓動力鉗，其特征在于：所述連接座(21)的內壁活動銷連接有連接鉗(3)，且連接鉗(3)的末端內壁開設有鎖緊物品的鎖緊鋸齒(32)。

3.根據權利要求1所述的一種具備鎖緊機構的液壓動力鉗，其特征在于：所述內承座(4)與聯動桿(31)的連接處固定有固定座(41)，且固定座(41)與聯動桿(31)之間為活動連接。

4.根據權利要求3所述的一種具備鎖緊機構的液壓動力鉗，其特征在于：所述內承座(4)的內壁中部固定連接有連桿(42)，且連桿(42)沿內承座(4)的下端固定有配重塊(43)。

5.根據權利要求4所述的一種具備鎖緊機構的液壓動力鉗，其特征在于：所述連桿(42)沿配重塊(43)的下端固定連接有軸承(44)，且軸承(44)的內環與連桿(42)的外壁之間為固定連接。

6.根據權利要求5所述的一種具備鎖緊機構的液壓動力鉗，其特征在于：所述承臺(1)沿液壓缸(5)的一側固定連接有伺服電機(6)，且伺服電機(6)的動力軸鍵連接有傳動齒輪(61)，所述傳動齒輪(61)的外壁一側嚙合連接有連接齒輪(62)，且連接齒輪(62)的下端底部固定有外螺紋套筒(63)。

7.根據權利要求6所述的一種具備鎖緊機構的液壓動力鉗，其特征在于：所述連接齒輪(62)和外螺紋套筒(63)的內壁與軸承(44)的外環固定連接，所述外螺紋套筒(63)的外壁尺寸與連接套筒(52)的內壁尺寸相互匹配，且外螺紋套筒(63)與內螺紋(53)之間為螺紋連接，所述內承座(4)通過伺服電機(6)嚙合傳動與連接套筒(52)之間為鎖緊固定，且連接套筒(52)和承臺(1)之間為固定連接。

8.根據權利要求1所述的一種具備鎖緊機構的液壓動力鉗，其特征在于：所述連接鉗(3)通過內承座(4)與液壓缸(5)之間構成液壓抓取結構，且連接鉗(3)通過聯動桿(31)與內承座(4)之間構成拉動結構。

技術總結
本技術涉及液壓動力鉗技術領域，具體為一種具備鎖緊機構的液壓動力鉗，所述具備鎖緊機構的液壓動力鉗包括：承臺、固定臺、連接鉗和液壓缸，所述承臺的上端頂部螺栓緊固有固定臺，且固定臺的上端四周焊接有若干個連接座，所述連接鉗的內壁中部活動連接有聯動桿，且聯動桿遠離連接鉗的一端活動連接有內承座，所述承臺的下端中部穿入有液壓缸，且液壓缸的液壓油輸入端連通有連接油管；有益效果為：通過螺紋鎖緊固定，對內承座的上升和下降動作進行鎖緊，確保在抓取貨物時，該伸縮桿收縮動作不會發生回退，導致連接鉗抓取不牢固的可能，該鎖緊系統起到二次保護作用，減少連接鉗抓取松脫的可能，給抓取的物品提供安全保障。

技術研發人員：肖立虎,吳鎮江,陳曉,俞進水
受保護的技術使用者：建湖凱泰石油機械有限公司
技術研發日：20240722
技術公布日：2025/4/28
