本技術涉及測量，尤其涉及一種輔助劃線裝置。

背景技術：

1、精益制造在現代飛機生產中占有重要地位，柔性導軌制孔系統作為輕型自動制孔設備的代表，具有大柔性、自主移動、安裝方便以及低成本等特點，從而被廣泛應用于現代飛機裝配中。柔性軌道由吸盤吸附在飛機蒙皮表面上，制孔執行器安裝在柔性軌道上，柔性軌道鋪設是柔性軌道制孔的重要環節，需首先在蒙皮劃線確定柔性軌道的位置，這是后續制孔的基礎工序，制孔位置的確定都是在該基礎工序上完成的，因此，劃線的精度將直接影響產品裝配的質量。

2、目前，現有的操作是在蒙皮需要劃線的位置標出點狀標識，再利用直尺將這些點逐個地連接起來，以形成作業基準線，這種劃線方式不僅精度低且效率低，對于復雜曲面的劃線其難度較高且穩定性較差。

3、因此，亟待設置一種新的輔助劃線裝置來改善上述問題。

技術實現思路

1、本實用新型的目的在于提供一種輔助劃線裝置，以解決在蒙皮的彎曲表面劃基準線的難度高且穩定性差的技術問題。

2、為達此目的，本實用新型采用以下技術方案：

3、輔助劃線裝置，包括：

4、滾動裝置，所述滾動裝置設置有兩個，兩個所述滾動裝置間隔設置，所述滾動裝置沿第一方向移動，其中一個所述滾動裝置上設置有限定所述滾動裝置沿所述第二方向移動的限位件，第二方向與第一方向相垂直；

5、測量裝置，所述測量裝置連接于兩個所述滾動裝置之間，用于顯示劃線尺寸；

6、劃線裝置，所述劃線裝置滑動設置于所述測量裝置上并在蒙皮的表面標示出基準線或打孔位置。

7、作為優選，所述滾動裝置包括：

8、底座，所述底座上設置有固定片；

9、腳輪，所述腳輪通過轉軸轉動連接于所述固定片，所述腳輪滾動在所述蒙皮的表面上。

10、作為優選，所述底座上設置有手柄。

11、作為優選，所述限位件包括限位板，所述限位板設置于所述底座的一側，所述限位板的長度大于所述腳輪的直徑與所述底座厚度之和，所述限位板能夠活動抵接于所述蒙皮的側邊。

12、作為優選，所述測量裝置包括：

13、定柵標尺，所述定柵標尺的兩端分別連接于兩個所述底座的兩相對側壁上；

14、滑動框，所述滑動框滑動套設于所述定柵標尺上；以及

15、動柵數顯器，所述動柵數顯器與所述滑動框相連用于顯示所述滑動框位于所述定柵標尺的對應劃線尺寸。

16、作為優選，所述定柵標尺的兩端分別設置有連接部，所述底座的側面開設有可供所述連接部插入的連接孔，所述底座與所述連接部之間通過固定螺釘相連。

17、作為優選，所述定柵標尺的數值起始端在具有所述限位板的一側。

18、作為優選，所述劃線裝置包括：

19、支架，所述支架延伸設置于所述滑動框上，所述支架遠離所述滑動框的一端沿豎直方向開設有通孔；

20、劃線筆，所述劃線筆插入所述通孔內；以及

21、緊固件，所述緊固件用于鎖緊所述劃線筆于所述支架上。

22、作為優選，所述緊固件包括緊固螺釘，所述支架的側面開設有與所述通孔連通的螺紋孔，所述緊固螺釘螺紋連接于所述螺紋孔內且端部與所述劃線筆的周側相抵接。

23、本實用新型的有益效果：

24、通過將需要劃線的區域擦拭干凈，然后放置輔助劃線裝置于蒙皮的表面，使限位件始終抵接于蒙皮的側邊上，確定好劃線的距離后，配合測量裝置顯示的數值將劃線裝置調節至目標尺寸位置，推動滾動裝置沿第一方向即蒙皮的側邊滑動，從而劃出基準線或打孔位置。測量裝置能夠直觀的顯示數值，穩定性好，讀數精準度高，降低了人為讀數的誤差，利用滾動裝置在曲面上滾動移動，并配合劃線裝置，可在復雜曲面劃出連續性線條，無需按傳統方式兩點一線逐個連接，劃線效率更佳。

技術特征：

1.輔助劃線裝置，其特征在于，包括：

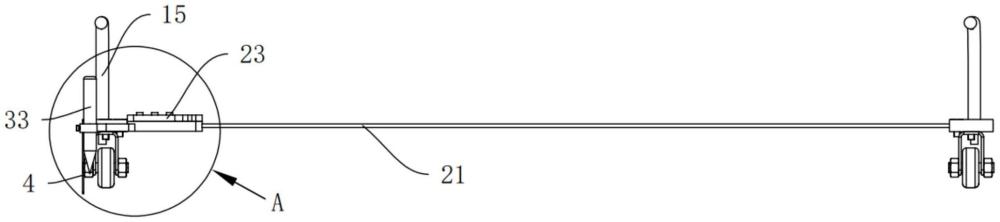

2.根據權利要求1所述的輔助劃線裝置，其特征在于，所述滾動裝置(1)包括：

3.根據權利要求2所述的輔助劃線裝置，其特征在于，所述底座(11)上設置有手柄(15)。

4.根據權利要求2所述的輔助劃線裝置，其特征在于，所述限位件包括限位板(4)，所述限位板(4)設置于所述底座(11)的一側，所述限位板(4)的長度大于所述腳輪(14)的直徑與所述底座(11)厚度之和，所述限位板(4)能夠活動抵接于所述蒙皮的側邊。

5.根據權利要求4所述的輔助劃線裝置，其特征在于，所述測量裝置(2)包括：

6.根據權利要求5所述的輔助劃線裝置，其特征在于，所述定柵標尺(21)的兩端分別設置有連接部(211)，所述底座(11)的側面開設有可供所述連接部(211)插入的連接孔(111)，所述底座(11)與所述連接部(211)之間通過固定螺釘(24)相連。

7.根據權利要求5所述的輔助劃線裝置，其特征在于，所述定柵標尺(21)的數值起始端在具有所述限位板(4)的一側。

8.根據權利要求5所述的輔助劃線裝置，其特征在于，所述劃線裝置(3)包括：

9.根據權利要求8所述的輔助劃線裝置，其特征在于，所述緊固件包括緊固螺釘(32)，所述支架(31)的側面開設有與所述通孔(311)連通的螺紋孔(312)，所述緊固螺釘(32)螺紋連接于所述螺紋孔(312)內且端部與所述劃線筆(33)的周側相抵接。

技術總結
本技術屬于測量技術領域，公開了一種輔助劃線裝置，輔助劃線裝置包括滾動裝置、測量裝置以及劃線裝置，滾動裝置設置有兩個，兩個滾動裝置間隔設置，滾動裝置沿第一方向移動，其中一個滾動裝置上設置有限定滾動裝置沿第二方向移動的限位件，第二方向與第一方向相垂直，測量裝置連接于兩個滾動裝置之間，用于顯示劃線尺寸，劃線裝置滑動設置于測量裝置上并在蒙皮的表面劃出基準線或打孔位置。輔助劃線裝置通過測量裝置能夠直觀的顯示數值，穩定性好，讀數精準度高，降低了人為讀數的誤差，利用滾動裝置在曲面上滾動移動，以適應復雜曲面的劃線，并配合劃線裝置，能夠劃出連續性地線條，無需傳統的兩點一線地逐個連接，劃線效率更佳。

技術研發人員：常佩琳,張洋,馬蘭雨,沈晨,葛月鑫,袁慶超,金樹冬
受保護的技術使用者：中國商用飛機有限責任公司
技術研發日：20240723
技術公布日：2025/4/28
