本技術涉及機械工具，具體涉及一種多功能工具。

背景技術：

1、在現有技術中存在各種集成了不同工具部件的多功能工具，在戶外活動中，可能會用到下列工具部件：批頭：用于擰緊或松開螺絲，修理裝備或搭建臨時結構；棒組件，包括用于保持刀具鋒利的磨刀棒以及緊急情況下用于生火的火石棒。在現有技術中不存在能有效集成上述戶外工具部件的多功能工具。

技術實現思路

1、本實用新型實施例提供一種多功能工具，以解決現有技術中缺少一種集成了批頭和棒組件的多功能工具的問題。

2、為實現上述目的，本實用新型實施例采取以下的技術方案：

3、一種多功能工具，主要包括安裝座、棒組件和批頭；

4、安裝座的底面形成有多個與安裝座的長度方向垂直地布置的卡槽，批頭上形成有固定塊，固定塊可拆卸地嵌合固定在卡槽中；

5、安裝座的側面形成有沿安裝座的長度方向延伸的滑槽，棒組件上形成有滑塊，滑塊能滑動嵌入滑槽內，棒組件通過滑塊與滑槽的安裝配合可拆卸地安裝在安裝座上；

6、棒組件中具有火石棒或磨刀棒。

7、進一步地，所述安裝座長度方向上的其中一端形成有口哨。

8、進一步地，所述批頭為雙批嘴的批頭，單個批頭上的兩個批嘴分布于固定塊的兩側。

9、進一步地，所述棒組件包括棒體支座和棒體，滑塊形成于棒體支座的一側，棒體與滑塊的滑動裝配方向平行。

10、進一步地，所述棒體為火石或磨刀石。

11、進一步地，所述安裝座的兩側各形成有一個滑槽，從而使得安裝座的兩側能各安裝一個棒組件。

12、本實用新型的有益效果為：

13、本實用新型提供的多功能工具，集成了可拆卸以供替換的批頭以及棒組件，具體通過在安裝座的底部設置多個卡槽來安裝批頭，通過在安裝座的側面形成滑槽來安裝棒組件，其具有較高的空間利用效率，且批頭的取用和棒組件的取用不會互相干涉，具有較好的實用性。

技術特征：

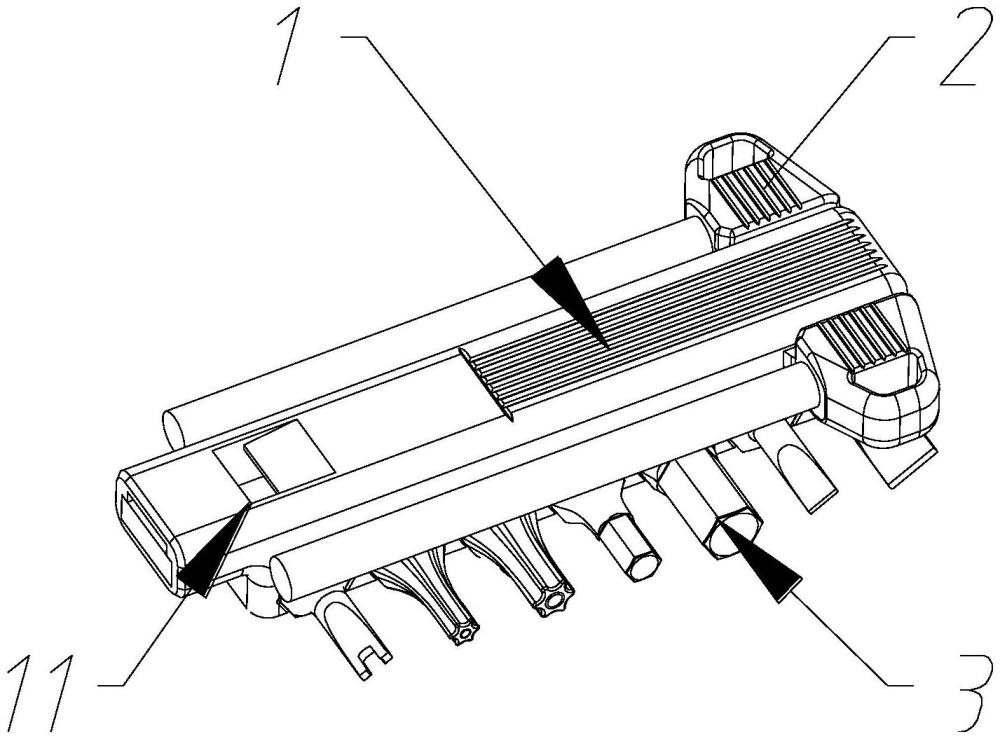

1.一種多功能工具，其特征在于，主要包括安裝座(1)、棒組件(2)和批頭(3)；

2.根據權利要求1所述的多功能工具，其特征在于，所述安裝座(1)長度方向上的其中一端形成有口哨(11)。

3.根據權利要求1所述的多功能工具，其特征在于，所述批頭(3)為雙批嘴的批頭，單個批頭(3)上的兩個批嘴分布于固定塊(31)的兩側。

4.根據權利要求1所述的多功能工具，其特征在于，所述棒組件(2)包括棒體支座(21)和棒體(22)，滑塊(211)形成于棒體支座(21)的一側，棒體(22)與滑塊(211)的滑動裝配方向平行；

5.根據權利要求1所述的多功能工具，其特征在于，所述安裝座(1)的兩側各形成有一個滑槽(13)，從而使得安裝座(1)的兩側能各安裝一個棒組件(2)。

技術總結
本技術提供一種多功能工具，主要包括安裝座、棒組件和批頭；安裝座的底面形成有多個與安裝座的長度方向垂直地布置的卡槽，批頭上形成有固定塊，固定塊可拆卸地嵌合固定在卡槽中；安裝座的側面形成有沿安裝座的長度方向延伸的滑槽，棒組件上形成有滑塊，滑塊能滑動嵌入滑槽內，棒組件通過滑塊與滑槽的安裝配合可拆卸地安裝在安裝座上。本技術提供的多功能工具,集成了可拆卸以供替換的批頭以及棒組件，具體通過在安裝座的底部設置多個卡槽來安裝批頭，通過在安裝座的側面形成滑槽來安裝棒組件，其具有較高的空間利用效率，且批頭的取用和棒組件的取用不會互相干涉，具有較好的實用性。

技術研發人員：陳靜,林雅,姜觀達,李偉贊
受保護的技術使用者：陽江鴻豐實業有限公司
技術研發日：20240715
技術公布日：2025/4/28
