本技術具體涉及一種中藥飲片加工快速切片裝置，屬于中藥切片。

背景技術：

1、中藥飲片是中藥材經過按中醫藥理論、中藥炮制方法，經過加工炮制后的，可直接用于中醫臨床的中藥。這個概念表明，中藥材、中藥飲片并沒有絕對的界限，中藥飲片包括了部分經產地加工的中藥切片、原形藥材飲片以及經過切制、炮炙的飲片。根據《藥典》定義，“中藥飲片是指經過加工炮制的中藥材，可直接用于調配或制劑”。部分中藥飲片在進行加工的過程中需要進行切片處理。

2、現有的中藥切片機的在使用時需要將原料搬運至切片機的上端一側的托盤上之后輸送至切刀部分進行切片處理，這種結構需要大量的人力輔助，上料不夠靈活便利。

技術實現思路

1、本實用新型的目的在于針對現有技術的不足之處，提供一種中藥飲片加工快速切片裝置，以達到降低人力的使用，提高原料上料的便利性的目的。

2、本實用新型通過以下技術方案來實現上述目的，一種中藥飲片加工快速切片裝置，包括基礎安裝架，所述基礎安裝架的內部鑲嵌安裝有加工外殼，所述加工外殼的內部轉動安裝有切片刀輪，所述基礎安裝架的內部固定安裝有切片電機，所述切片電機的輸出端安裝有皮帶傳動結構，所述基礎安裝架的內部一側固定安裝有智能控制箱，所述基礎安裝架的外側設置有輪轉上料結構，所述輪轉上料結構的兩側安裝有輔助儲料結構，所述輔助儲料結構的外側固定安裝有輔助輸出結構，所述輔助輸出結構的上表面安裝有儲料盒。

3、優選的，為了帶動所述儲料盒進行上下輪轉，所述輪轉上料結構包括輪轉齒輪環與輪轉電機，所述輪轉齒輪環與所述基礎安裝架之間相互轉動連接，所述輪轉電機固定安裝于所述基礎安裝架的一端內部。

4、優選的，為了推動所述輪轉齒輪環進行旋轉，所述基礎安裝架的一側開設有轉動安裝槽，所述輪轉齒輪環轉動卡接于所述轉動安裝槽的內部，所述輪轉電機的輸出端固定安裝有動力齒輪，所述動力齒輪與所述輪轉齒輪環之間相互嚙合。

5、優選的，為了使所述儲料盒保持水平超上，所述輔助儲料結構包括水平調節盒、調平電機、傳動齒輪與調平齒輪，所述水平調節盒固定焊接于所述輪轉齒輪環的外側，所述調平電機鑲嵌安裝于所述水平調節盒的一端，所述傳動齒輪轉動安裝于所述水平調節盒的內部，所述調平齒輪轉接于所述水平調節盒的另一端。

6、優選的，為了提高所述輔助儲料結構的輪轉效果，所述水平調節盒的一端內部轉動安裝有驅動齒輪，所述驅動齒輪與所述調平電機的輸出端相互固定連接，所述驅動齒輪與所述傳動齒輪之間相互嚙合，所述水平調節盒的另一端外側開設有轉動連接孔，所述調平齒輪轉動卡接于所述轉動連接孔的內部，所述調平齒輪與所述傳動齒輪之間相互嚙合。

7、優選的，為了使所述儲料盒保持水平狀態，所述輔助輸出結構包括輔助動力框、延伸連接板、支撐調節桿與移動調節板，所述輔助動力框與所述調平齒輪之間相互固定連接，所述延伸連接板設置于所述輔助動力框的一端，所述支撐調節桿安裝于所述輔助動力框的兩側，所述移動調節板滑動卡接于所述輔助動力框的內部。

8、優選的，為了提高原料的輸出效果，所述輔助動力框的一端開設有收納滑槽，所述延伸連接板滑動卡接于所述收納滑槽的內部，所述收納滑槽的內部鑲嵌安裝有延伸電動螺桿，所述延伸電動螺桿與所述延伸連接板之間相互螺紋連接。

9、優選的，為了推動所述儲料盒進行傾斜，所述儲料盒的一端與所述輔助動力框之間相互轉動連接，所述儲料盒的另一端兩側均與所述支撐調節桿之間相互轉動連接，所述支撐調節桿的另一端與所述移動調節板之間相互轉動連接，所述輔助動力框的一端鑲嵌安裝有傾斜電動螺桿，所述傾斜電動螺桿與所述移動調節板之間相互螺紋連接。

10、本實用新型的有益效果是：通過輪轉上料結構，使儲料盒進行輪替上升，輔助原料循環上料，降低原料上料的人力使用，提高裝置使用時的便利性與高效性，使用輔助儲料結構使儲料盒保持水平向上，提高裝置對原料的輸送效果，采用輔助輸出結構，提高使用者對原料的填充效果。

技術特征：

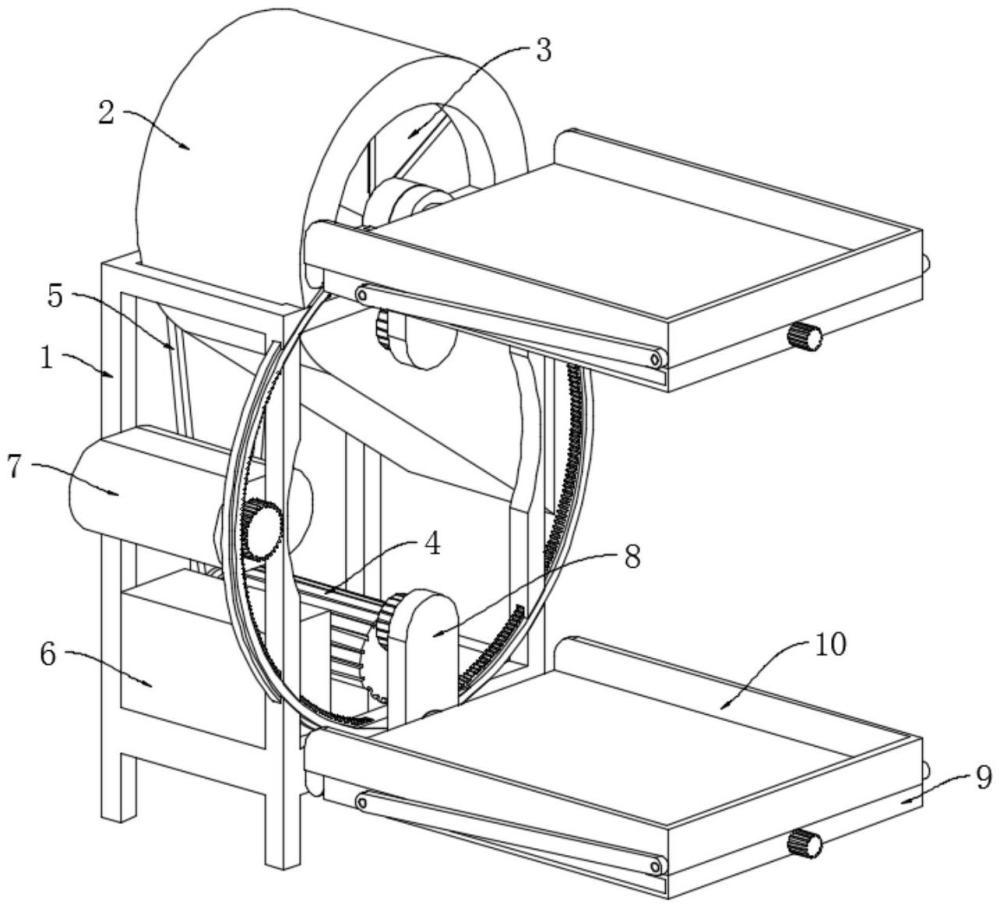

1.一種中藥飲片加工快速切片裝置，包括基礎安裝架(1)，所述基礎安裝架(1)的內部鑲嵌安裝有加工外殼(2)，所述加工外殼(2)的內部轉動安裝有切片刀輪(3)，所述基礎安裝架(1)的內部固定安裝有切片電機(4)，所述切片電機(4)的輸出端安裝有皮帶傳動結構(5)，其特征在于：所述基礎安裝架(1)的內部一側固定安裝有智能控制箱(6)，所述基礎安裝架(1)的外側設置有輪轉上料結構(7)，所述輪轉上料結構(7)的兩側安裝有輔助儲料結構(8)，所述輔助儲料結構(8)的外側固定安裝有輔助輸出結構(9)，所述輔助輸出結構(9)的上表面安裝有儲料盒(10)。

2.如權利要求1所述的中藥飲片加工快速切片裝置，其特征在于：所述輪轉上料結構(7)包括輪轉齒輪環(701)與輪轉電機(702)，所述輪轉齒輪環(701)與所述基礎安裝架(1)之間相互轉動連接，所述輪轉電機(702)固定安裝于所述基礎安裝架(1)的一端內部。

3.如權利要求2所述的中藥飲片加工快速切片裝置，其特征在于：所述基礎安裝架(1)的一側開設有轉動安裝槽，所述輪轉齒輪環(701)轉動卡接于所述轉動安裝槽的內部，所述輪轉電機(702)的輸出端固定安裝有動力齒輪，所述動力齒輪與所述輪轉齒輪環(701)之間相互嚙合。

4.如權利要求2所述的中藥飲片加工快速切片裝置，其特征在于：所述輔助儲料結構(8)包括水平調節盒(801)、調平電機(802)、傳動齒輪(803)與調平齒輪(804)，所述水平調節盒(801)固定焊接于所述輪轉齒輪環(701)的外側，所述調平電機(802)鑲嵌安裝于所述水平調節盒(801)的一端，所述傳動齒輪(803)轉動安裝于所述水平調節盒(801)的內部，所述調平齒輪(804)轉接于所述水平調節盒(801)的另一端。

5.如權利要求4所述的中藥飲片加工快速切片裝置，其特征在于：所述水平調節盒(801)的一端內部轉動安裝有驅動齒輪，所述驅動齒輪與所述調平電機(802)的輸出端相互固定連接，所述驅動齒輪與所述傳動齒輪(803)之間相互嚙合，所述水平調節盒(801)的另一端外側開設有轉動連接孔，所述調平齒輪(804)轉動卡接于所述轉動連接孔的內部，所述調平齒輪(804)與所述傳動齒輪(803)之間相互嚙合。

6.如權利要求4所述的中藥飲片加工快速切片裝置，其特征在于：所述輔助輸出結構(9)包括輔助動力框(901)、延伸連接板(902)、支撐調節桿(903)與移動調節板(904)，所述輔助動力框(901)與所述調平齒輪(804)之間相互固定連接，所述延伸連接板(902)設置于所述輔助動力框(901)的一端，所述支撐調節桿(903)安裝于所述輔助動力框(901)的兩側，所述移動調節板(904)滑動卡接于所述輔助動力框(901)的內部。

7.如權利要求6所述的中藥飲片加工快速切片裝置，其特征在于：所述輔助動力框(901)的一端開設有收納滑槽，所述延伸連接板(902)滑動卡接于所述收納滑槽的內部，所述收納滑槽的內部鑲嵌安裝有延伸電動螺桿(905)，所述延伸電動螺桿(905)與所述延伸連接板(902)之間相互螺紋連接。

8.如權利要求6所述的中藥飲片加工快速切片裝置，其特征在于：所述儲料盒(10)的一端與所述輔助動力框(901)之間相互轉動連接，所述儲料盒(10)的另一端兩側均與所述支撐調節桿(903)之間相互轉動連接，所述支撐調節桿(903)的另一端與所述移動調節板(904)之間相互轉動連接，所述輔助動力框(901)的一端鑲嵌安裝有傾斜電動螺桿(906)，所述傾斜電動螺桿(906)與所述移動調節板(904)之間相互螺紋連接。

技術總結
本技術具體涉及一種中藥飲片加工快速切片裝置，屬于中藥切片技術領域，包括基礎安裝架，基礎安裝架的內部一側固定安裝有智能控制箱，基礎安裝架的外側設置有輪轉上料結構，輪轉上料結構的兩側安裝有輔助儲料結構，輔助儲料結構的外側固定安裝有輔助輸出結構，輔助輸出結構的上表面安裝有儲料盒，通過輪轉上料結構，使儲料盒進行輪替上升，輔助原料循環上料，降低原料上料的人力使用，提高裝置使用時的便利性與高效性，使用輔助儲料結構使儲料盒保持水平向上，提高裝置對原料的輸送效果，采用輔助輸出結構，提高使用者對原料的填充效果。
