本技術涉及印刷線路板,具體為新型印刷線路板沖切模具。
背景技術:
1、印刷線路板是重要的電子部件,是電子元器件的支撐體,是電子元器件電氣連接的載體,由于它是采用電子印刷術制作的,故被稱為“印刷”電路板.
2、根據公開的一種新型印刷線路板沖切模具(授權公告號為:cn213732156u)中所描述“一種新型印刷線路板沖切模具,包括移動座,印刷電路板的沖壓模具結構包括活動上模,活動上模的下端固定有多個沖頭,活動上模的下端邊緣處固定有邊緣切片,固定下模的上端邊緣處開設有邊緣切槽,且邊緣切槽內活動插接有邊緣切片,沖壓模具中的安裝板下端邊緣切片的設置配合固定下模上邊緣切槽的設置可以將多個連接在一起的印刷電路板的邊緣部分在沖切的過程中一并切割成單個印刷電路板,通過多個邊緣切片和相對應的多個固定下模對印刷電路板進行沖切,有效解決了現有技術中常見的沖壓模具中沒有對印刷線路板邊緣切割的功能這一問題,同時整個模具靈活度較高,結構設置合理,構思巧妙,實用性強”。
3、現有的沖切模具缺乏對沖切的電路板進行快速的脫模,有時需要將電路板手工撬開,導致電路板容易出現損壞。因此需要改進出一種新型印刷線路板沖切模具來解決上述問題,為此,提出一種新型印刷線路板沖切模具。
技術實現思路
1、有鑒于此,本實用新型提供一種新型印刷線路板沖切模具,以解決或緩解現有技術中存在的技術問題,至少提供一種有益的選擇。
2、本實用新型實施例的技術方案是這樣實現的:一種新型印刷線路板沖切模具,包括液壓機底座、頂錐限位座、推板限位座、頂桿限位板和模具本體,液壓機底座的內部設置有六邊形排布的液壓推桿,頂錐限位座內部四角設置有橡膠頂柱,頂錐限位座內部設置有頂錐,推板限位座內部設置有滑動的推板,推板的一端設置有緊密貼合的頂桿。
3、進一步優選的,推板限位座、頂桿限位板和模具本體分別設置有對稱等距的穿孔,穿孔的內部設置有滑動的頂桿。
4、進一步優選的,頂錐的位置與液壓推桿相對應。
5、進一步優選的,推板限位座的四角、頂桿限位板的四角和模具本體的四角分別開設有對齊排列的限位孔。
6、進一步優選的,液壓機底座、頂錐限位座、推板限位座、頂桿限位板和模具本體分別設置有對稱且上下對齊排布的螺栓孔,螺栓孔內部螺紋連接有螺栓。
7、進一步優選的,橡膠頂柱和頂錐的頂端緊密貼合于推板的一端。
8、進一步優選的,液壓機底座設置為工字形狀。
9、進一步優選的,推板限位座、頂桿限位板和模具本體大小相同。
10、本實用新型實施例由于采用以上技術方案,其具有以下優點:本實用新型中
11、一、通過推動頂錐沿著頂錐限位座向上移動,并使頂錐推動推板沿著推板限位座向上移動,且使推板推動頂桿在推板限位座、頂桿限位板和模具本體開設的穿孔內部滑動,便于將成型的產品進行脫模。
12、上述概述僅僅是為了說明書的目的,并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外,通過參考附圖和以下的詳細描述,本實用新型進一步的方面、實施方式和特征將會是容易明白的。

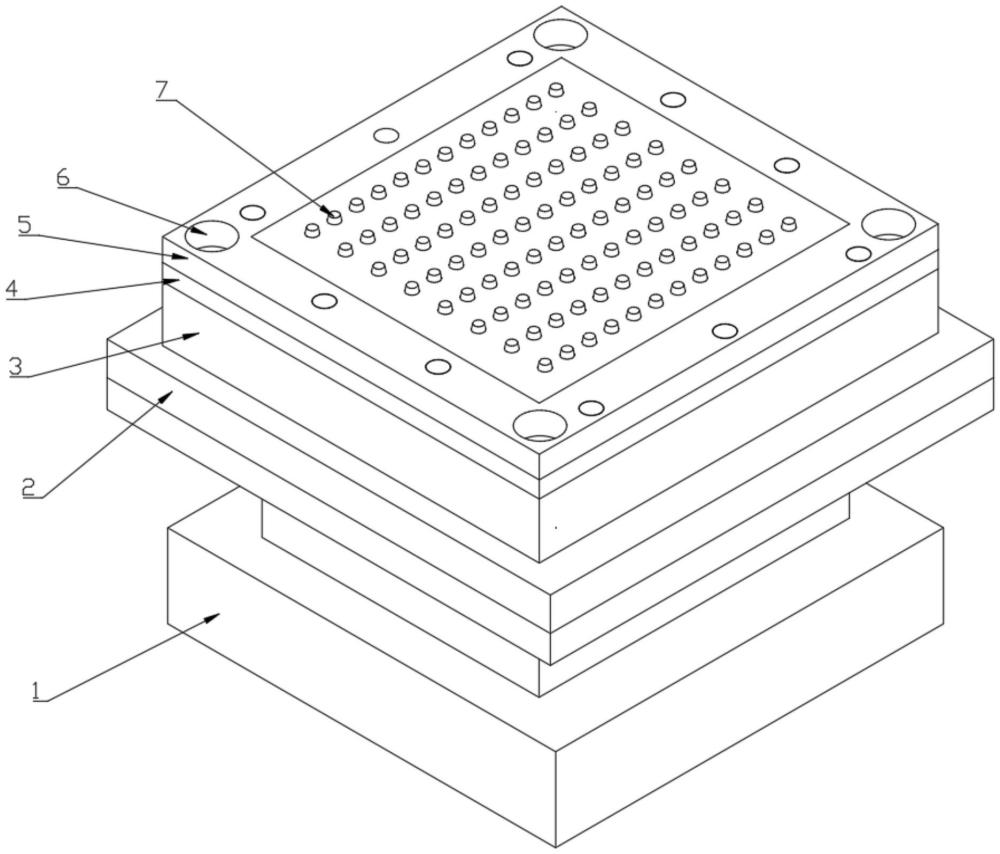

1.一種新型印刷線路板沖切模具,其特征在于,包括液壓機底座(1)、頂錐限位座(2)、推板限位座(3)、頂桿限位板(4)和模具本體(5),所述液壓機底座(1)的內部設置有六邊形排布的液壓推桿(14),所述頂錐限位座(2)內部四角設置有橡膠頂柱(11),所述頂錐限位座(2)內部設置有頂錐(12),所述推板限位座(3)內部設置有滑動的推板(10),所述推板(10)的一端設置有緊密貼合的頂桿(7)。
2.根據權利要求1所述的一種新型印刷線路板沖切模具,其特征在于:所述推板限位座(3)、頂桿限位板(4)和模具本體(5)分別設置有對稱等距的穿孔(8),所述穿孔(8)的內部設置有滑動的頂桿(7)。
3.根據權利要求1所述的一種新型印刷線路板沖切模具,其特征在于:所述頂錐(12)的位置與液壓推桿(14)相對應。
4.根據權利要求1所述的一種新型印刷線路板沖切模具,其特征在于:所述推板限位座(3)的四角、頂桿限位板(4)的四角和模具本體(5)的四角分別開設有對齊排列的限位孔(6)。
5.根據權利要求1所述的一種新型印刷線路板沖切模具,其特征在于:所述液壓機底座(1)、頂錐限位座(2)、推板限位座(3)、頂桿限位板(4)和模具本體(5)分別設置有對稱且上下對齊排布的螺栓孔(9),所述螺栓孔(9)內部螺紋連接有螺栓(13)。
6.根據權利要求1所述的一種新型印刷線路板沖切模具,其特征在于:所述橡膠頂柱(11)和頂錐(12)的頂端緊密貼合于推板(10)的一端。
7.根據權利要求1所述的一種新型印刷線路板沖切模具,其特征在于:所述液壓機底座(1)設置為工字形狀。
8.根據權利要求1所述的一種新型印刷線路板沖切模具,其特征在于:所述推板限位座(3)、頂桿限位板(4)和模具本體(5)大小相同。
