本申請涉及廚房設備，尤其涉及一種自動開門結構及烹飪設備。

背景技術：

1、集成灶是一種集吸油煙機、燃氣灶、消毒柜和儲藏柜等多種功能于一體的廚房電器；集成灶的分類包括消毒柜集成灶、蒸烤一體集成灶、蒸烤獨立集成灶和智能水洗集成灶等。

2、相關技術的集成灶包括蒸烤一體箱，蒸烤一體箱具有箱體和箱門，用戶通過將需要烹飪的食物放置在箱體的內部，當箱體完成對食物的烹飪后，通過拉動箱門上的把手，從而開啟箱門拿取烹飪完畢的食物。

3、然而，當蒸烤一體箱結束烹飪時，蒸烤一體箱內溫度較高，用戶開啟箱門時，蒸烤一體箱內部的蒸汽可能會對用戶造成傷害。

技術實現思路

1、本申請提供一種自動開門結構及烹飪設備，用以解決相關技術的蒸烤一體箱在開啟箱門時，內部的蒸汽可能會對用戶造成傷害的技術問題。

2、一方面，本申請提供一種自動開門結構，包括：

3、鎖舌和啟閉組件，所述啟閉組件用于與烹飪設備的箱體連接，所述啟閉組件用于驅動所述鎖舌移入或移出所述烹飪設備的箱門上的限位槽，以帶動所述箱門鎖定或開啟所述箱體；

4、驅動組件，所述驅動組件用于設置在所述箱體和所述箱門之間，所述驅動組件被配置為，當所述箱門開啟所述箱體時，驅動所述箱門朝向遠離所述箱體的方向移動。

5、在一些實施例中，所述啟閉組件包括殼體、凸輪和驅動件，所述殼體用于與所述箱體連接，所述鎖舌穿設且滑動連接在所述殼體上，所述凸輪轉動設置在所述殼體內，所述驅動件用于驅動所述凸輪的凸起部與所述鎖舌抵接或脫離抵接，以使得所述鎖舌移出或移入所述限位槽。

6、在一些實施例中，所述驅動件包括電機，所述電機用于驅動所述凸輪轉動，以帶動所述凸起部與所述鎖舌抵接或脫離抵接。

7、在一些實施例中，所述電機設置在所述殼體外，所述電機的驅動軸穿設且轉動連接在所述殼體上，所述電機的驅動軸與所述殼體之間設置有第一密封件，所述第一密封件用于對所述驅動軸與所述殼體之間的間隙密封。

8、在一些實施例中，所述啟閉組件還包括彈性件，所述彈性件的一端與所述殼體的內壁連接，所述彈性件的另一端與所述鎖舌連接，所述彈性件用于使所述鎖舌與所述凸輪保持抵接狀態。

9、在一些實施例中，所述殼體的內壁上和所述鎖舌上且位于彈性件的端部所在的位置均設置有定位柱，所述彈性件套設在所述定位柱上。

10、在一些實施例中，所述鎖舌上沿所述鎖舌的周向設置有第二密封件，所述第二密封件用于在所述鎖舌移出或移入所述限位槽時，與所述殼體的外壁或所述箱門的邊緣抵接。

11、在一些實施例中，所述鎖舌上沿所述鎖舌的周向設置有凹槽，所述凹槽用于容納部分所述第二密封件。

12、在一些實施例中，所述第二密封件朝向所述殼體的面上沿所述第二密封件的周向設置有彈性的凸起。

13、另一方面，本申請提供一種烹飪設備，包括機體和設置在所述機體上的所述的自動開門結構。

14、本申請提供一種自動開門結構及烹飪設備，本申請提供的自動開門結構，當箱體內的食物制作完畢后，通過啟閉組件驅動鎖舌移出限位槽，此時箱門能夠開啟箱體，與此同時，驅動組件能夠驅動箱門遠離箱體，從而無需用戶拉動箱門開啟箱體，從而防止箱體內的高溫蒸汽對用戶造成傷害；通過驅動鎖舌移入或移出限位槽的方式，結構簡單，便于對箱門固定。

技術特征：

1.一種自動開門結構，其特征在于，包括：

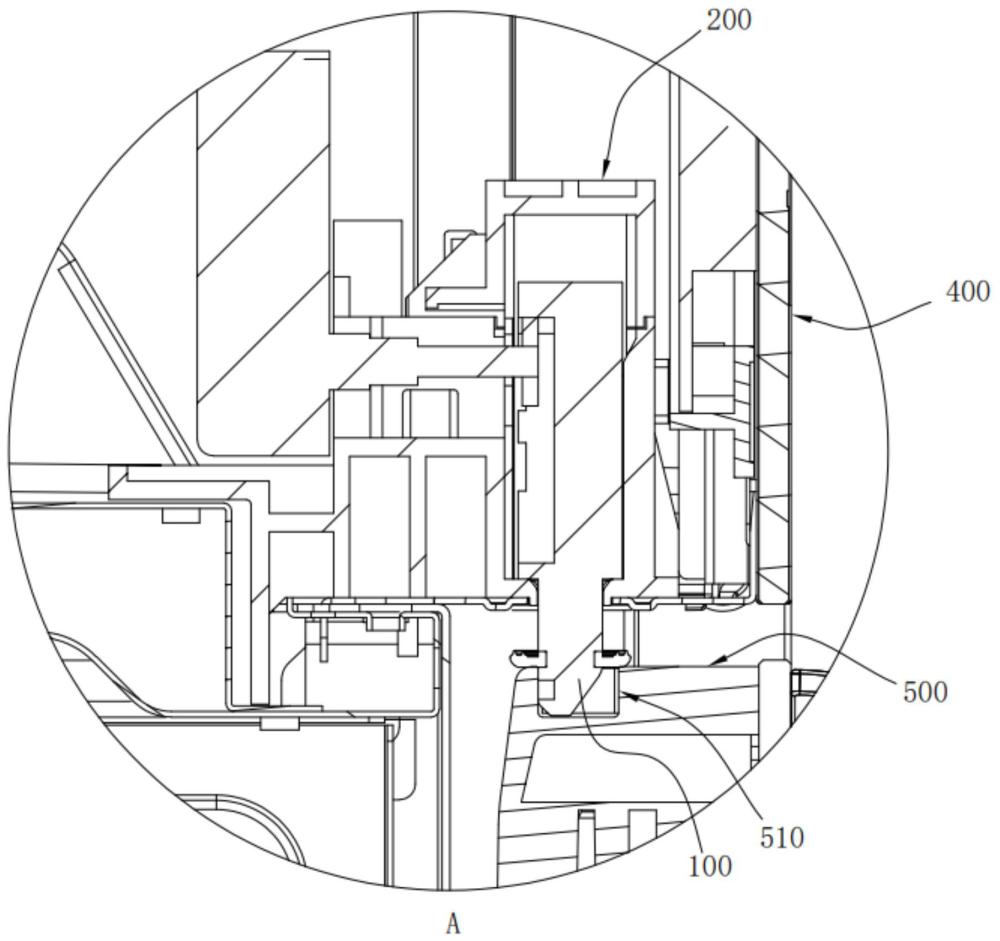

2.根據權利要求1所述的自動開門結構，其特征在于，所述啟閉組件(200)包括殼體(210)、凸輪(220)和驅動件(230)，所述殼體(210)用于與所述箱體(400)連接，所述鎖舌(100)穿設且滑動連接在所述殼體(210)上，所述凸輪(220)轉動設置在所述殼體(210)內，所述驅動件(230)用于驅動所述凸輪(220)的凸起部與所述鎖舌(100)抵接或脫離抵接，以使得所述鎖舌(100)移出或移入所述限位槽(510)。

3.根據權利要求2所述的自動開門結構，其特征在于，所述驅動件(230)包括電機，所述電機用于驅動所述凸輪(220)轉動，以帶動所述凸起部與所述鎖舌(100)抵接或脫離抵接。

4.根據權利要求3所述的自動開門結構，其特征在于，所述電機設置在所述殼體(210)外，所述電機的驅動軸(231)穿設且轉動連接在所述殼體(210)上，所述電機的驅動軸(231)與所述殼體(210)之間設置有第一密封件(240)，所述第一密封件(240)用于對所述驅動軸(231)與所述殼體(210)之間的間隙密封。

5.根據權利要求2-4任意一項所述的自動開門結構，其特征在于，所述啟閉組件(200)還包括彈性件(250)，所述彈性件(250)的一端與所述殼體(210)的內壁連接，所述彈性件(250)的另一端與所述鎖舌(100)連接，所述彈性件(250)用于使所述鎖舌(100)與所述凸輪(220)保持抵接狀態。

6.根據權利要求5所述的自動開門結構，其特征在于，所述殼體(210)的內壁上和所述鎖舌(100)上且位于彈性件(250)的端部所在的位置均設置有定位柱(260)，所述彈性件(250)套設在所述定位柱(260)上。

7.根據權利要求2-4任意一項所述的自動開門結構，其特征在于，所述鎖舌(100)上沿所述鎖舌(100)的周向設置有第二密封件(110)，所述第二密封件(110)用于在所述鎖舌(100)移出或移入所述限位槽(510)時，與所述殼體(210)的外壁或所述箱門(500)的邊緣抵接。

8.根據權利要求7所述的自動開門結構，其特征在于，所述鎖舌(100)上沿所述鎖舌(100)的周向設置有凹槽(120)，所述凹槽(120)用于容納部分所述第二密封件(110)。

9.根據權利要求7所述的自動開門結構，其特征在于，所述第二密封件(110)朝向所述殼體(210)的面上沿所述第二密封件(110)的周向設置有彈性的凸起(111)。

10.一種烹飪設備，其特征在于，包括機體和設置在所述機體上的如權利要求1-9任意一項所述的自動開門結構。

技術總結
本申請提供一種自動開門結構及烹飪設備，涉及廚房設備技術領域。該自動開門結構包括：鎖舌和啟閉組件，啟閉組件用于與烹飪設備的箱體連接，啟閉組件用于驅動鎖舌移入或移出烹飪設備的箱門上的限位槽，以帶動箱門鎖定或開啟箱體；驅動組件，驅動組件用于設置在箱體和箱門之間，驅動組件被配置為，當箱門開啟箱體時，驅動箱門朝向遠離箱體的方向移動。本申請的自動開門結構及烹飪設備，能夠防止箱門開啟時箱體內的高溫蒸汽對用戶造成傷害。

技術研發人員：施飛,汪斌強,宋小明,任富佳,阮華平
受保護的技術使用者：杭州老板電器股份有限公司
技術研發日：
技術公布日：2025/4/24
