本發明屬于仿生機器人，具體涉及一種適用于復雜地形的模塊化蛇形機器人及其控制系統。

背景技術：

1、模塊化蛇形機器人是仿生學原理在機器人技術中的典型應用。蛇類動物以其獨特的無肢運動方式和高度靈活的身體結構，在復雜環境中展現出卓越的適應能力。通過模仿蛇類的運動模式和身體構造，設計出的蛇形機器人，具有結構合理控制靈活、性能可靠、可擴展性強等優點，在許多領域有著廣泛的應用前景，如在地震、塌方及火災后的廢墟中尋找傷員、在狹小和危險環境中勘測和疏通管道等。

2、目前蛇形機器人多采用固定模塊化設計或單一運動模式（如純輪式或純履帶式），難以兼顧復雜地形的通過性與高速運動需求。此外，傳統圓柱或矩形機身設計在斜坡移動時穩定性不足，在陡坡上易因重力扭矩側滾，需依賴傳感器和復雜算法調整步態，顯著增加控制難度。現有的蛇形機器人的靈活性和作業范圍不高，運動能力受到關節個數及機器人長度限制，需要改進。

技術實現思路

1、為解決上述問題，本發明公開了一種適用于復雜地形的模塊化蛇形機器人及其控制系統，可以根據具體的工作需要改變蛇形機器人的蛇身模塊組數量，應用輔助機構提升蛇形機器人在斜坡和復雜地形中的穩定性與運動效率，結合了履帶的地形適應性與輪式的高速特性，提高運動的穩定性和適應性。

2、為達到上述目的，本發明的技術方案如下：

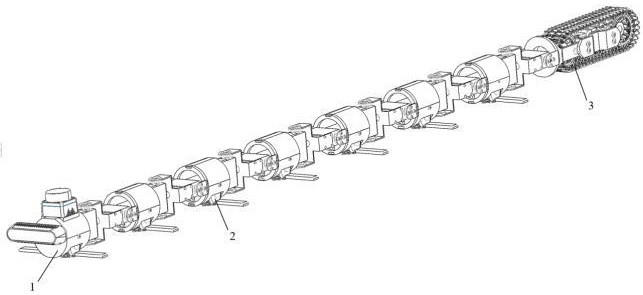

3、一種適用于復雜地形的模塊化蛇形機器人，包括蛇頭模塊、蛇尾模塊和多個蛇身模塊及其控制系統；

4、蛇身模塊由軀干單元和關節單元組成，關節單元采用兩個雙軸舵機和十字正交支架結構，實現左右與上下兩個自由度的運動；軀干單元通過雙軸電機驅動滾輪使機器人前進，軀干單元下方設有輔助機構；蛇頭模塊在蛇身模塊的基礎上進一步集成激光雷達、深度相機、板載計算機，通過傳感器感知環境并進行數據處理從而控制機器人運動；蛇尾模塊采用履帶式結構，適合復雜地形的行進；所述蛇頭模塊、蛇尾模塊和蛇身模塊均與控制系統連接。

5、進一步的，軀干單元包括軀干上部外殼、軀干下部外殼、雙軸直流電機、滾輪、軸端固定套和輔助機構；所述軀干上部外殼與軀干下部外殼為半圓形結構，軀干上部外殼的下邊緣設有隔板，軀干上部外殼的前端設有安裝塊，軀干上部外殼的后端設有連接板一，軀干下部外殼的后端設有連接板二，軀干上部外殼兩側下方設有卡環插入軀干下部外殼上方邊緣的凹槽內，二者通過螺絲連接，兩個滾輪設置在雙軸直流電機的兩端，滾輪外側通過軸端固定套固定，軀干下部外殼里面中部設有電機限位結構，所述電機限位結構的前后端設有螺絲安裝塊，電機限位結構的左右兩側設有窗口，所述雙軸直流電機固定在電機限位結構內，所述輔助機構包括弧形連接件與延長板，所述弧形連接件設置在軀干下部外殼的下方，從螺絲安裝塊上通過螺栓連接弧形連接件，弧形連接件上設有輪縫，兩側的滾輪伸出窗口與輪縫外，所述延長板與弧形連接件連接在一起且向外延伸，滾輪的最下端低于輔助機構的最下端。

6、進一步的，所述電機限位結構包括一個電機平面、兩塊限位板和四個彈性限位柱，所述電機平面設置在軀干下部外殼里面中部，前后設有兩塊限位板，左右設有四個彈性限位柱，所述雙軸直流電機平放在電機平面上，前后被兩塊限位板夾住，左右被四個彈性限位柱夾住，將雙軸直流電機固定住。

7、進一步的，關節單元包括雙軸舵機一、雙軸舵機二、主舵盤、副舵盤、蛇身連接件、十字正交支架，所述十字正交支架的前端連接雙軸舵機一的輸出軸，十字正交支架的后端連接雙軸舵機二，蛇身連接件連接到雙軸舵機二的輸出軸，蛇身連接件上方設有安裝槽。

8、進一步的，相鄰軀干單元之間通過軀干上部外殼前端的安裝塊和蛇身連接件上的安裝槽進行連接，連接板一與連接板二連接雙軸舵機一，軀干單元和關節單元之間通過自攻螺絲連接。

9、進一步的，蛇頭模塊包括一個蛇身模塊以及激光雷達、板載計算機、深度相機、相機連接架，所述激光雷達設置在軀干單元的上方，板載計算機設置在隔板上方，在軀干單元的前端設有支架固定端，相機連接架通過兩個手?jǐn)Q螺絲與支架固定端連接，深度相機與相機連接架相連。

10、進一步的，蛇尾模塊是履帶式結構，包括蛇尾連接件、履帶支架、固定軸一、履帶、軸端擋圈、單軸直流電機、固定軸二、齒輪、鏈輪一、鏈輪二和擋板，所述蛇尾連接件與履帶支架相連，蛇尾連接件的前端與前一個蛇身模塊的雙軸舵機相連接，履帶支架分別通過固定軸一和固定軸二安裝有鏈輪一和鏈輪二，單軸直流電機固定在履帶支架上，單軸直流電機的輸出軸連接齒輪，齒輪與鏈輪二的內側齒輪相嚙合，擋板設置在履帶支架的外部，履帶與鏈輪一和鏈輪二的外側齒輪相嚙合。

11、控制系統包括感知融合層、導航規劃層、通信控制層、運動執行層和電源管理層：

12、感知融合層由深度相機、激光雷達、gnss模塊和imu模塊組成，獲取環境信息與自身位姿信息，進行初步的感知融合；

13、導航規劃層由電腦、板載計算機組成，接收感知融合層數據進行分析與決策，實現路徑規劃；

14、通信控制層由藍牙模塊、語音識別模塊組成，實現人機交互控制；

15、運動執行層由舵機控制器和若干個雙軸舵機組成，接收上位機和主控制器的指令，通過串行總線發送命令集，實現舵機的運動執行，同時運動執行層控制雙軸直流電機和單軸直流電機，驅動主動輪和履帶前進；

16、電源管理層由電源和電源管理模塊組成，為其他四個層進行穩定的供電。

17、控制系統采用ubuntu20.04操作系統，通過ros1?noetic實現運動控制、環境感知、建圖、路徑規劃和通信的功能。

18、本發明的有益效果為：

19、（1）本發明提供了一種適用于復雜地形的模塊化蛇形機器人,?通過連接組件依次串聯相鄰的蛇身模塊，構建出一個多關節的連續運動鏈，能夠根據具體的工作需要增加或減少蛇形機器人的蛇身模塊組的數量，增強了機器人的靈活性和作業范圍，解決了機器人的運動能力受關節個數及機器人長度限制的問題，提高了蛇形機器人的環境適應力。

20、（2）本發明采用了一種驅動輔助機構，該機構可以分散機器人重量，產生反向扭矩抵消重力導致的側滾力矩，增大與地面的接觸面積使機器人在斜坡移動時保持穩定，避免面對陡峭斜坡時因重力扭矩發生側滾現象；在草地、碎石、巖石斜坡等具有細小障礙物的環境中，機構可以推擠障礙物輔助機器人運動。該機構輕巧簡易，減少機器人對復雜算法和傳感器的依賴，提升控制效率，顯著提升了蛇形機器人在斜坡和復雜地形中的穩定性與運動效率。

21、（3）本發明綜合了輪式蛇形機器人和履帶式蛇形機器人的優點，蛇身采用輪式結構，蛇尾采用履帶式結構，可以通過拆卸模塊實現蛇形機器人的行進方式在輪式模式與履帶模式間的切換，以適應不同的路面環境。輪式結構可根據任務需求進行被動輪式與主動輪式的切換。輪式和履帶式一起發揮作用，結合了履帶的地形適應性與輪式的高速特性，提高了蛇形機器人運動的穩定性和適應性。

22、（4）本發明采用了單關節雙自由度的設計,兩個正交的雙軸舵機通過十字正交支架相連，使得單個關節單元能實現復合運動,增大了蛇形機器人的機動性和靈活性

23、（5）本發明通過激光雷達、深度相機、gnss模塊和imu模塊采集蛇形機器人周圍環境數據和自身姿態數據，對蛇形機器人進行即時定位與地圖構建，實現組合導航功能。并通過語音模塊與藍牙通信直接對機器人下達指令，實現了蛇形機器人的運動控制。
