本發明涉及變電站管理技術領域，尤其涉及一種變電站消防遠程控制系統。

背景技術：

由于變電站設備時刻處于高電壓環境下，部分設備處于封閉的設備室以及箱體內，設備正常運行時即會產生高溫，容易導致引線接頭過熱，燒壞設備，誘發火災。而且變電站設備受周圍空氣濕度、天氣溫度等因素影響也很大。如何在第一時間發現火情以及消除火情，成為變電站防火消防工作的重點。雖然目前有自動滅火的裝置，甚至出現了高度可伸縮的滅火器，但是這樣的滅火器由于不可轉動，因此不可避免地需要在變電站內設置多個滅火器，使得建設成本和安裝成本變高。另外，由于消防遠程控制或消防智能控制都是在起火后才作出動作，這樣需要煙霧傳感器和溫度傳感器兩種，且起火后再動作已經有點晚了。

技術實現要素：

本發明主要解決的技術問題在于，提供一種無需煙霧傳感器且滅火器數量不多也能很好滅火防火的變電站消防遠程控制系統。

本發明解決其技術問題所采用的技術方案是：變電站消防遠程控制系統，包括設置在變電站室內的控制器以及與控制器連接的溫度傳感器和報警器，變電站室內在不同方位設置有若干滅火裝置和攝像機，所述滅火裝置和攝像機的下方均設有電動云臺；所述滅火裝置包括滅火箱，所述滅火箱內設置有滅火劑存儲罐，滅火箱頂部設置有電動伸縮桿，電動伸縮桿頂部設置有噴頭，噴頭與滅火劑存儲罐通過管路連接且管路上設置有電磁閥，電動云臺和電動伸縮桿的驅動電機以及電磁閥與控制器連接，控制器連接遠程監控終端。這樣的設置省去了煙霧傳感器，因為可以根據變電站內的具體情況提前設置溫度傳感器的報警溫度值（設置在變電站內不同易燃物的最低燃點溫度值略小一點），這樣一旦溫度即將達到燃點，溫度傳感器將信號發送給控制器，控制器給報警器報警信號，同時將報警信號傳送給遠程監控終端，遠程監控終端的工作人員開調取該變電站的攝像機所錄的實時畫面，調整電動云臺多角度觀察變電站內情況，預判是否會發生火情，并隨時做好一旦起火立刻通過遠程操作發送給控制器控制信號，控制器控制開啟離起火點最近的滅火裝置上的電磁閥，并調節電動伸縮桿的高度以及滅火裝置下方電動云臺的轉動（甚至可以根據報警信號提前調整電動伸縮桿的高度及電動云臺的角度提前對準可能的起火點），精確地向起火點噴射滅火劑，同時通過攝像機實時觀察是否起到滅火效果（除了可以借鑒一般置于攝像頭下方的電動云臺外，也可采用能夠遠程操控的可360°轉動的平臺，以實現遠程控制滅火裝置的轉動來更好地對準起火點）。

作為本發明變電站消防遠程控制系統的進一步改進，控制器連接有短信發送器。這樣的設置使得控制器可以在有報警信號的時候同時通過短信發送器向有關工作人員（如消防部門的消防員以及變電站檢修人員）發送短信。

本發明節省了滅火裝置的數量，且對起火點滅火非常準確，滅火效果好；省去了煙霧傳感器，節省了一定的成本及安裝的麻煩，且能在起火前就報警，將火災隱患扼殺在萌芽之中。

附圖說明

圖1為本發明變電站消防遠程控制系統的結構框圖；

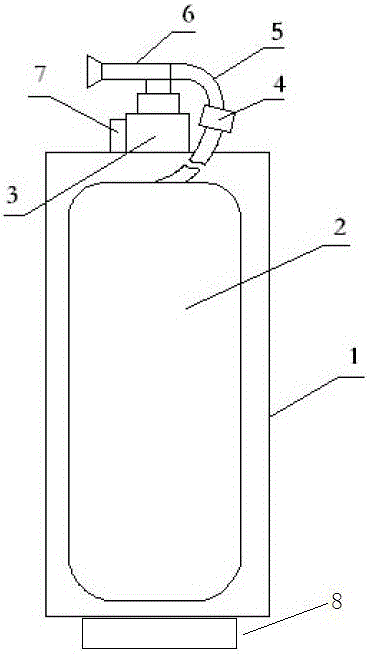

圖2為本發明的滅火裝置結構示意圖。

圖中：1、滅火箱 2、滅火劑存儲罐 3、電動伸縮桿 4、電磁閥 5、管路 6、噴頭 7、驅動電機 8、電動云臺。

具體實施方式

為了對本發明的技術特征、目的以及效果有更加清楚地了解，現對照附圖詳細說明本發明的具體實施方式。

如圖1、圖2所示，變電站消防遠程控制系統，包括設置在變電站室內的控制器以及與控制器連接的溫度傳感器和報警器，變電站室內在不同方位設置有若干滅火裝置和攝像機，所述滅火裝置和攝像機的下方均設有電動云臺8；所述滅火裝置包括滅火箱1，所述滅火箱1內設置有滅火劑存儲罐2，滅火箱1頂部設置有電動伸縮桿3，電動伸縮桿3頂部設置有噴頭6，噴頭6與滅火劑存儲罐2通過管路5連接且管路5上設置有電磁閥4，電動云臺8和電動伸縮桿3的驅動電機7以及電磁閥4與控制器連接，控制器連接遠程監控終端。控制器連接有短信發送器。

以上內容是結合具體的優選技術方案對本發明所作的進一步詳細說明，不能認定本發明的具體實施只局限于這些說明。對于本發明所屬技術領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本發明的保護范圍。
