本技術涉及發酵罐，尤其涉及一種具有加熱裝置的生物發酵罐。

背景技術：

1、發酵罐，指工業上用來進行微生物發酵的裝置，其主體一般為用不銹鋼板制成的柱式圓筒，其容積在1m3至數百m3，在設計和加工中應注意結構嚴密，合理，能耐受蒸汽滅菌、有一定操作彈性、內部附件盡量減少(避免死角)、物料與能量傳遞性能強，并可進行一定調節以便于清洗、減少污染，適合于多種產品的生產以及減少能量消耗，發酵罐廣泛應用于乳制品、飲料、生物工程、制藥、精細化工等行業，罐體設有夾層、保溫層、可加熱、冷卻、保溫，罐體與上下填充頭(或錐形)均采用旋壓r角加工，罐內壁經鏡面拋光處理，無衛生死角，而全封閉設計確保物料始終處于無污染的狀態下混合、發酵，設備配備空氣呼吸孔，cip清洗噴頭，人孔等裝置。

2、現有技術中，通過在發酵罐的外壁安裝電加熱圈對罐體進行加熱，從而對內部的材料進行加熱，但是對罐體的表面進行加熱時，容易造成靠近罐體中心處的材料加熱效果較低的情況，導致加熱不均，為此我們提出一種具有加熱裝置的生物發酵罐。

技術實現思路

1、本實用新型的目的是為了解決上述問題，而提出的一種具有加熱裝置的生物發酵罐。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種具有加熱裝置的生物發酵罐，包括罐體，所述罐體的表面設置有混合機構，所述混合機構包括轉動桿，所述轉動桿的表面設置有往復絲桿，所述往復絲桿的表面螺紋連接有螺紋筒，所述螺紋筒的下表面通過軸承轉動連接有定位筒，所述定位筒的表面通過轉軸轉動連接有第一連接桿，所述轉動桿的表面通過軸承轉動連接有第二連接桿，所述第一連接桿和第二連接桿的另一端通過轉軸轉動連接有連接板。

3、優選的，所述螺紋筒的頂部通過軸承轉動連接有定位架，所述定位架的表面設置有限位伸縮桿，所述限位伸縮桿的輸出端與螺紋筒固定連接，設置的定位架可以對限位伸縮桿進行支撐。

4、優選的，所述往復絲桿的表面開設有限位槽，所述定位筒的內表面設置有限位卡塊，所述限位卡塊與限位槽滑動連接，設置的限位卡塊可以在往復絲桿進行轉動時，帶動定位筒進行轉動。

5、優選的，所述罐體的表面安裝有電機，所述電機的輸出端與轉動桿固定連接，設置的電機可以帶動轉動桿進行轉動。

6、優選的，所述轉動桿通過軸承與罐體轉動連接，所述定位架固定連接在罐體的表面，設置的定位架固定，使得限位伸縮桿不會發生轉動。

7、優選的，所述罐體的外表面安裝有電加熱圈，所述罐體的表面設置有隔熱罩，設置的電加熱圈可以對罐體進行加熱。

8、優選的，所述罐體的頂部連通設置有進料管道和排氣管道，所述罐體的下表面連通設置有出料管道，設置的排氣管道可以進行排氣，設置的出料管道可以對材料進行排出。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型提出一種具有加熱裝置的生物發酵罐，其通過設置混合機構，可以對內部的材料進行充分的混合，使得熱量可以快速擴散到更多的材料上，從而加快混合效率。

11、2、本實用新型提出一種具有加熱裝置的生物發酵罐，其通過設置第一連接桿和第二連接桿，可以對內部的材料進行混合均勻，并且第一連接桿和第二連接桿的角度不斷改變，可以對材料進行多角度的混合，使得混合效果更好。

技術特征：

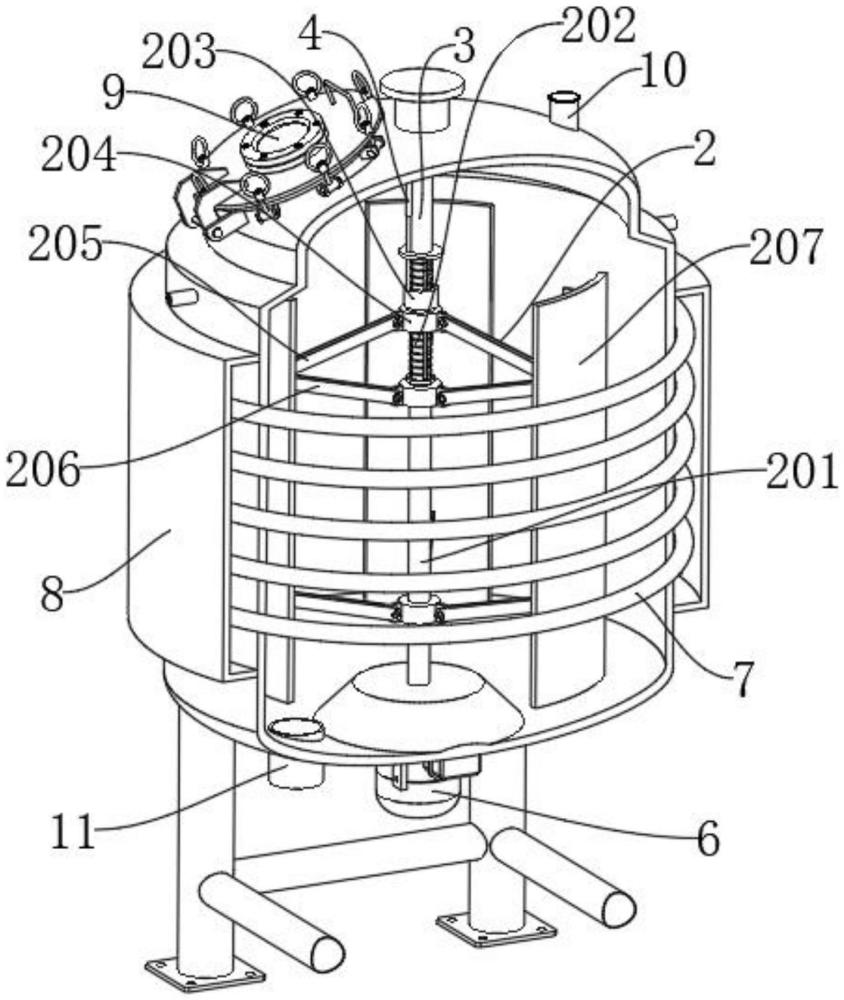

1.一種具有加熱裝置的生物發酵罐，包括罐體(1)，其特征在于：所述罐體(1)的表面設置有混合機構(2)，所述混合機構(2)包括轉動桿(201)，所述轉動桿(201)的表面設置有往復絲桿(202)，所述往復絲桿(202)的表面螺紋連接有螺紋筒(203)，所述螺紋筒(203)的下表面通過軸承轉動連接有定位筒(204)，所述定位筒(204)的表面通過轉軸轉動連接有第一連接桿(205)，所述轉動桿(201)的表面通過軸承轉動連接有第二連接桿(206)，所述第一連接桿(205)和第二連接桿(206)的另一端通過轉軸轉動連接有連接板(207)。

2.根據權利要求1所述的具有加熱裝置的生物發酵罐，其特征在于：所述螺紋筒(203)的頂部通過軸承轉動連接有定位架(3)，所述定位架(3)的表面設置有限位伸縮桿(4)，所述限位伸縮桿(4)的輸出端與螺紋筒(203)固定連接。

3.根據權利要求1所述的具有加熱裝置的生物發酵罐，其特征在于：所述往復絲桿(202)的表面開設有限位槽，所述定位筒(204)的內表面設置有限位卡塊(5)，所述限位卡塊(5)與限位槽滑動連接。

4.根據權利要求1所述的具有加熱裝置的生物發酵罐，其特征在于：所述罐體(1)的表面安裝有電機(6)，所述電機(6)的輸出端與轉動桿(201)固定連接。

5.根據權利要求2所述的具有加熱裝置的生物發酵罐，其特征在于：所述轉動桿(201)通過軸承與罐體(1)轉動連接，所述定位架(3)固定連接在罐體的表面。

6.根據權利要求1所述的具有加熱裝置的生物發酵罐，其特征在于：所述罐體(1)的外表面安裝有電加熱圈(7)，所述罐體(1)的表面設置有隔熱罩(8)。

7.根據權利要求1所述的具有加熱裝置的生物發酵罐，其特征在于：所述罐體(1)的頂部連通設置有進料管道(9)和排氣管道(10)，所述罐體(1)的下表面連通設置有出料管道(11)。

技術總結
本技術提供一種具有加熱裝置的生物發酵罐，涉及發酵罐技術領域，包括罐體，所述罐體的表面設置有混合機構，所述混合機構包括轉動桿，所述轉動桿的表面設置有往復絲桿，所述往復絲桿的表面螺紋連接有螺紋筒，所述螺紋筒的下表面通過軸承轉動連接有定位筒，所述定位筒的表面通過轉軸轉動連接有第一連接桿，所述轉動桿的表面通過軸承轉動連接有第二連接桿，所述第一連接桿和第二連接桿的另一端通過轉軸轉動連接有連接板，所述螺紋筒的頂部通過軸承轉動連接有定位架，所述定位架的表面設置有限位伸縮桿，本技術通過設置混合機構，可以對內部的材料進行充分的混合，使得熱量可以快速擴散到更多的材料上，從而加快混合效率。

技術研發人員：覃擁華,鄭新,易東平,胡超,簡安程,王翀
受保護的技術使用者：三峽制藥（湖北宜昌猇亭）有限公司
技術研發日：20240705
技術公布日：2025/4/28
