本技術屬于滅火，特別是涉及一種非貯壓式超細干粉滅火裝置。

背景技術：

1、非貯壓式超細干粉滅火裝置是一種現代化的滅火設備，它采用特殊技術將干粉滅火劑加工成超細粒度，以提高滅火效率和速度。與傳統的貯壓式干粉滅火裝置不同，這種裝置在使用前不會對干粉滅火劑進行預先壓縮存儲，而是在啟動裝置時，通過外部動力源(如電動、氣動或機械驅動等)快速將干粉送入滅火區域；

2、在現在的部分非貯壓式超細干粉滅火裝置，在使用過程中無法快速的對裝置加壓，從而導致無法及時滅火。

技術實現思路

1、本實用新型的目的在于提供一種非貯壓式超細干粉滅火裝置，通過及時快速的儲壓，在使用過程中無法快速的對裝置加壓，從而導致無法及時滅火。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種非貯壓式超細干粉滅火裝置，包括滅火罐，所述滅火罐頂部固定連接有控制器，所述滅火罐靠近控制器的一側固定連接有固定架，所述固定架遠離滅火罐的一端內壁固定連接有電機，所述電機的輸出端固定連接有轉盤，所述轉盤遠離電機的一側固定連接有轉動器，所述轉動器外壁轉動連接有推桿，所述推桿遠離轉動器的一端轉動連接有活塞桿，所述活塞桿遠離推桿的一端貫穿滅火罐的頂部并延伸至內部，這樣設置是為了通過活塞移動進行加壓。

4、進一步地，所述控制器設置有顯示屏，所述控制器上設置有控制按鈕，所述轉動器位于轉盤的邊緣處。

5、進一步地，所述活塞桿遠離推桿的一端固定連接有活塞頭，所述活塞頭與滅火罐的內壁滑動連接，所述滅火罐上連通設置有進氣管，所述滅火罐的內壁固定連接有出氣管，所述出氣管上設置有單向氣閥，這樣設置是為了保證單向氣閥下方的氣壓。

6、進一步地，所述活塞頭的直徑與滅火罐的內徑相同，所述出氣管位于進氣管的下方。

7、進一步地，所述出氣管內壁固定連接有氣壓監測器，所述滅火罐的內壁固定連接有泄壓管，所述泄壓管上設置有電磁閥，所述滅火罐上連通設置有干粉添加管，所述滅火罐上設置有滅火管，這樣設置是為了方便通過電磁閥打開泄壓管。

8、進一步地，所述泄壓管位于出氣管的下方，所述氣壓監測器位于出氣管和泄壓管的中間，所述干粉添加管上設置有閥門，所述滅火管上設置有閥門。

9、本實用新型具有以下有益效果：

10、1、該非貯壓式超細干粉滅火裝置，通過電機帶動轉盤旋轉，轉盤旋轉會帶動轉動器旋轉，從而使轉動器拉動推桿移動，使推桿的垂直方向上的長度發生變化，從而拉動活塞桿來回移動，活塞桿推動活塞頭來回移動，當進氣管移動到進氣管上方時，外部空氣會通過進氣管進入滅火罐內，當進氣管移動到進氣管的下方時，進氣管繼續向下移動，會使出氣管上方的空氣通過出氣管進入下方，且單向氣閥能夠防止空氣回流，使出氣管下方的氣壓升高，從而達到儲壓的目的。

11、2、當非貯壓式超細干粉滅火裝置，通過氣壓監測器會對出氣管下方的氣壓進行監測并反饋到控制器的顯示屏上，防止因氣壓不夠?qū)е赂煞蹮o法吹出，當氣壓能夠使干粉均勻噴出時，打開滅火管上的閥門，并通過控制器上的按鈕打開泄壓管上電磁閥，此時泄壓管上方空氣流過泄壓管時會具有較快的速度，從而將干粉吹出。

12、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

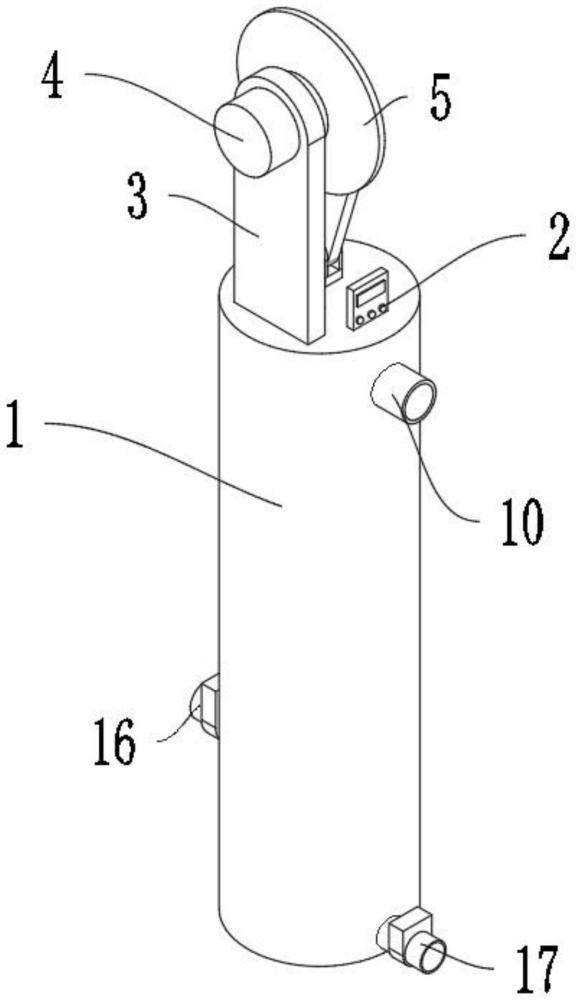

1.一種非貯壓式超細干粉滅火裝置，其特征在于：包括滅火罐(1)，所述滅火罐(1)頂部固定連接有控制器(2)，所述滅火罐(1)靠近控制器(2)的一側固定連接有固定架(3)，所述固定架(3)遠離滅火罐(1)的一端內壁固定連接有電機(4)，所述電機(4)的輸出端固定連接有轉盤(5)，所述轉盤(5)遠離電機(4)的一側固定連接有轉動器(6)，所述轉動器(6)外壁轉動連接有推桿(7)，所述推桿(7)遠離轉動器(6)的一端轉動連接有活塞桿(8)，所述活塞桿(8)遠離推桿(7)的一端貫穿滅火罐(1)的頂部并延伸至內部。

2.根據權利要求1所述的一種非貯壓式超細干粉滅火裝置，其特征在于，所述控制器(2)設置有顯示屏，所述控制器(2)上設置有控制按鈕，所述轉動器(6)位于轉盤(5)的邊緣處。

3.根據權利要求1所述的一種非貯壓式超細干粉滅火裝置，其特征在于，所述活塞桿(8)遠離推桿(7)的一端固定連接有活塞頭(9)，所述活塞頭(9)與滅火罐(1)的內壁滑動連接，所述滅火罐(1)上連通設置有進氣管(10)，所述滅火罐(1)的內壁固定連接有出氣管(11)，所述出氣管(11)上設置有單向氣閥(12)。

4.根據權利要求3所述的一種非貯壓式超細干粉滅火裝置，其特征在于，所述活塞頭(9)的直徑與滅火罐(1)的內徑相同，所述出氣管(11)位于進氣管(10)的下方。

5.根據權利要求3所述的一種非貯壓式超細干粉滅火裝置，其特征在于，所述出氣管(11)內壁固定連接有氣壓監測器(13)，所述滅火罐(1)的內壁固定連接有泄壓管(14)，所述泄壓管(14)上設置有電磁閥(15)，所述滅火罐(1)上連通設置有干粉添加管(16)，所述滅火罐(1)上設置有滅火管(17)。

6.根據權利要求5所述的一種非貯壓式超細干粉滅火裝置，其特征在于，所述泄壓管(14)位于出氣管(11)的下方，所述氣壓監測器(13)位于出氣管(11)和泄壓管(14)的中間，所述干粉添加管(16)上設置有閥門，所述滅火管(17)上設置有閥門。

技術總結
本技術公開了一種非貯壓式超細干粉滅火裝置，涉及滅火技術領域。本技術包括滅火罐，所述滅火罐頂部固定連接有控制器，所述滅火罐靠近控制器得一側固定連接有固定架，所述固定架遠離滅火罐的一端內壁固定連接有電機。該技術通過電機帶動轉盤旋轉，轉盤旋轉會帶動轉動器旋轉，轉動器拉動推桿移動，使推桿的垂直方向上的長度發生變化，從而拉動活塞桿來回移動，活塞桿推動活塞頭來回移動，當進氣管移動到進氣管上方時，外部空氣會通過進氣管進入滅火罐內，當進氣管移動到進氣管的下方時，進氣管繼續向下移動，使出氣管上方的空氣通過出氣管進入下方，且單向氣閥能夠防止空氣回流，使出氣管下方的氣壓升高，從而達到儲壓的目的。

技術研發人員：何衛根
受保護的技術使用者：江西鴻安安全科技有限公司
技術研發日：20240320
技術公布日：2025/4/28
