本技術涉及撕碎機，具體為一種雙軸撕碎機。

背景技術：

1、眾所周知，雙軸撕碎機又名剪切式撕碎機，原理是在兩個刀軸上都裝有交錯的刀片，兩個刀軸在相向旋轉的過程中通過刀刃的剪切、以及刀齒的撕裂來減小物料尺寸，主剪切方式為相鄰動刀刀刃口的剪切作用，副剪切方式為動刀刀齒的撕裂作用。

2、雙軸撕碎機在工業廢棄物，生活垃圾，市政垃圾，園林垃圾，醫療垃圾，餐廚垃圾，生物質破碎等領域廣泛應用，達到垃圾減容，回收利用，進而美化城市環境和提高人們生活環境質量的目的。

3、現有的雙軸撕碎機在使用時，投料端大多為開放式結構，這種投料方式雖然簡單，但是會存在一定的安全隱患，容易使撕碎機誤傷到工作人員，實用性低。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種雙軸撕碎機。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種雙軸撕碎機，包括雙軸撕碎機本體，所述雙軸撕碎機本體的上端設有箱體以及放置箱，所述箱體的內部設有空槽，所述空槽位于雙軸撕碎機本體的上方，所述空槽的內壁上對稱設置多個限位塊，所述放置箱的外壁上對稱設置多條限位槽，所述限位塊與限位槽相互配合，所述放置箱的內部設有放置槽，所述放置槽的底部對稱設置兩條滑槽，所述放置箱的底端設有底板，所述底板的兩側對稱設置兩個滑塊，所述滑塊與滑槽的相互配合，所述放置箱以及底板的前端均設有把手。

5、為了使本結構便于下料，本實用新型的改進有，所述箱體的頂端設有升降器，所述空槽的底部設有升降板，所述升降器的輸出端設有貫穿箱體且連接升降板的升降桿。

6、為了提高升降板在升降時的穩定性，本實用新型的改進有，所述箱體的上端設有多個伸縮桿，所述伸縮桿的底端貫穿箱體且連接升降板的上端。

7、為了使放置箱在空槽的內部更加牢固，本實用新型的改進有，所述放置箱的前端對稱設置兩個側板，所述側板上設有定位塊，所述箱體的前端對稱設置兩個定位槽，所述定位塊插入到定位槽的內部。

8、(三)有益效果

9、與現有技術相比，本實用新型提供了一種雙軸撕碎機，具備以下有益效果：

10、該雙軸撕碎機，通過限位塊與限位槽的相互配合，能給放置箱在空槽的內部提供一個導向作用，使放置箱在抽拉時更加流暢，通過滑塊與滑槽的相互配合，能給底板在放置槽的底部提供一個導向作用，使底板在抽拉時更加流暢，本申請內容在上料時，人體的手部不會位于雙軸撕碎機本體的正上方，而且通過設有的箱體，雙軸撕碎機本體的進料端不再是開放式結構，降低了本結構在使用時的安全隱患，防止撕碎機誤傷到工作人員，實用性高。

技術特征：

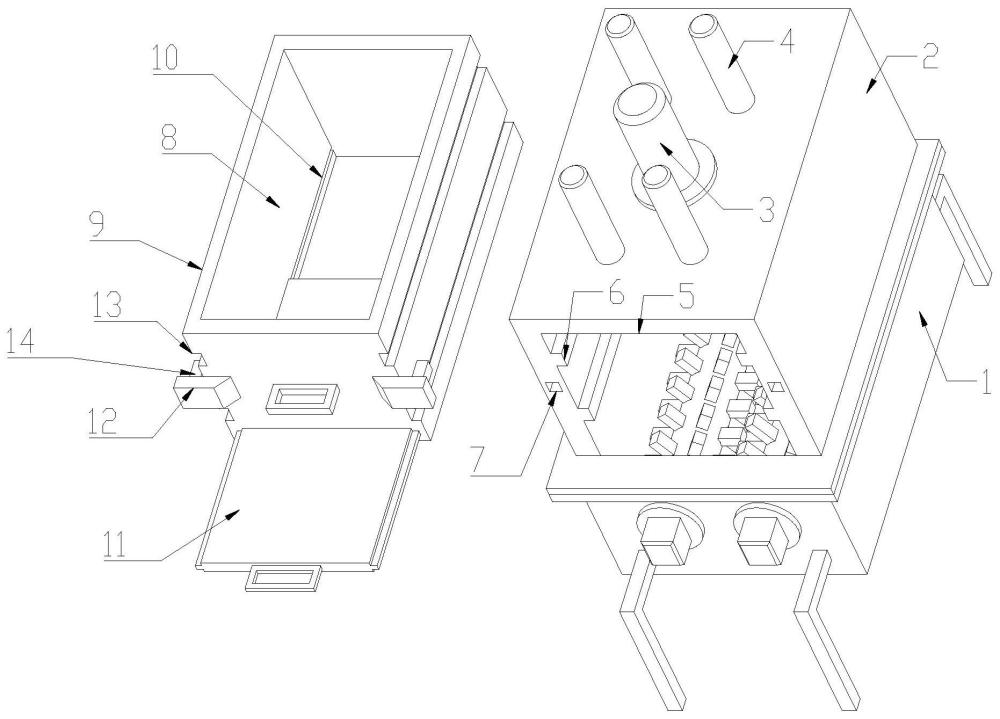

1.一種雙軸撕碎機，包括雙軸撕碎機本體(1)，其特征在于：所述雙軸撕碎機本體(1)的上端設有箱體(2)以及放置箱(9)，所述箱體(2)的內部設有空槽(5)，所述空槽(5)位于雙軸撕碎機本體(1)的上方，所述空槽(5)的內壁上對稱設置多個限位塊(6)，所述放置箱(9)的外壁上對稱設置多條限位槽(13)，所述限位塊(6)與限位槽(13)相互配合，所述放置箱(9)的內部設有放置槽(8)，所述放置槽(8)的底部對稱設置兩條滑槽(10)，所述放置箱(9)的底端設有底板(11)，所述底板(11)的兩側對稱設置兩個滑塊，所述滑塊與滑槽(10)的相互配合，所述放置箱(9)以及底板(11)的前端均設有把手。

2.根據權利要求1所述的一種雙軸撕碎機，其特征在于：所述箱體(2)的頂端設有升降器(3)，所述空槽(5)的底部設有升降板(15)，所述升降器(3)的輸出端設有貫穿箱體(2)且連接升降板(15)的升降桿。

3.根據權利要求2所述的一種雙軸撕碎機，其特征在于：所述箱體(2)的上端設有多個伸縮桿(4)，所述伸縮桿(4)的底端貫穿箱體(2)且連接升降板(15)的上端。

4.根據權利要求3所述的一種雙軸撕碎機，其特征在于：所述放置箱(9)的前端對稱設置兩個側板(12)，所述側板(12)上設有定位塊(14)，所述箱體(2)的前端對稱設置兩個定位槽(7)，所述定位塊(14)插入到定位槽(7)的內部。

技術總結
本技術涉及撕碎機技術領域，具體為一種雙軸撕碎機，所述雙軸撕碎機本體的上端設有箱體以及放置箱，所述箱體的內部設有空槽，所述空槽位于雙軸撕碎機本體的上方，所述空槽的內壁上對稱設置多個限位塊，所述放置箱的外壁上對稱設置多條限位槽，所述限位塊與限位槽相互配合，所述放置箱的內部設有放置槽，本申請內容在上料時，人體的手部不會位于雙軸撕碎機本體的正上方，而且通過設有的箱體，雙軸撕碎機本體的進料端不再是開放式結構，降低了本結構在使用時的安全隱患，防止撕碎機誤傷到工作人員，實用性高。

技術研發人員：惠翔貞,姜開友,孫恩峰,劉慧,惠祥龍,任敘凝
受保護的技術使用者：東安縣順弘建材有限公司
技術研發日：20240319
技術公布日：2025/4/28
