本技術屬于消防箱相關，特別是涉及一種社區用多功能消防箱。

背景技術：

1、社區是若干社會群體或社會組織聚集在某一個領域里所形成的一個生活上相互關聯的大集體；因此為了保證社區生活人群的安全性，大都會在社區中設置多個消防箱，而消防箱是用于防止手提式滅火器的消防產品，也是每個社區等場所必備的消防器材

2、但是，現有的消防箱在對滅火器進行收納時，大都無法保證防護功能和快速取放功能的同時存在，因此會影響消防箱的功能性，同時將滅火器放置在消防箱的內部時，由于無法保證滅火器的穩定，會存在滅火器翹起，容易導致滅火器隨意晃動。為此，我們提供了一種社區用多功能消防箱，用以解決上述中的問題。

技術實現思路

1、本實用新型的目的在于提供一種社區用多功能消防箱，通過豎向板和放置板的設置使用，可便于帶動滅火器進行旋轉活動，實現對滅火器進行防護和快速取放，同時彈簧對定位u板的推擠，以此對放置板進行限位，保證滅火器的穩定置放。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種社區用多功能消防箱，包括箱體；箱體的內部開設有兩個呈對稱設置的收納口，每個收納口內側的前部位均設置有豎向板，豎向板后側面的下部位設置有與收納口底面固定連接的隔板，隔板的中部位置貫穿開設有中置口，豎向板的后側面固定有處在中置口內部位置的調節塊，調節塊的后端面均固定有與收納口底面相接的放置板，放置板的正上方設置有滅火器，滅火器的周側套設有與放置板上表面相接的定位u板，位于滅火器后方的定位u板上表面的左右部位均設置有定位彈簧。

4、本實用新型進一步設置為，箱體上端面的前部位均開設有與收納口位置一致的移動口，豎向板的上部位滑動處在移動口的內部位置。

5、本實用新型進一步設置為，豎向板上表面的中部位置固定有握桿，且握桿處在移動口的部位。

6、本實用新型進一步設置為，位于中置口左右面的隔板側壁均開設有調節槽，調節塊的左右端面均固定有滑動處在調節槽底部位置的轉桿。

7、本實用新型進一步設置為，放置板上表面的中部位置開設有凹口，滅火器的底部處在凹口的內部位置。

8、本實用新型進一步設置為，豎向板相對于滅火器的端面均固定有豎向u板，豎向u板的內側均轉動設置有與滅火器周側相接的滾輪。

9、本實用新型進一步設置為，定位彈簧的上端部均固定有與收納口頂面位置相接的連接圓板，連接圓板上端面的中部位置開設有貫穿設置的通孔，箱體的上端面對應通孔的位置處均開設有定位孔。

10、本實用新型進一步設置為，定位u板的上表面均固定有滑動穿過定位彈簧、通孔和定位孔內部位置的定位桿。

11、本實用新型具有以下有益效果：

12、1、本實用新型在使用時，控制豎向板向上移動，由此豎向板會通過調節塊帶動放置板在收納口的內部向上移動，從而放置板會帶動定位u板和滅火器向上移動，因此在調節塊移動到最高點后，此時對豎向板進行旋轉，進而豎向板會調節塊在中置口的內部旋轉，并帶動放置板在收納口的內部向上旋轉翹起，進而在豎向板呈傾斜狀后，此時放置板上方的滅火器會直接從豎向板的位置滑落出來，以此實現便于對滅火器進行快速取放和防護處理。

13、2、本實用新型在使用時，放置板處在收納口的底部位置后，滅火器會處在放置板的正上面位置，進而通過彈簧對定位u板的位置，使定位u板對放置板進行推擠，使放置板穩定的處在收納口中，使放置板不會隨意翹起，以此實現對滅火器的穩定收納。

14、當然，實施本實用新型的任一產品并不一定需要同時達到以上的所有優點。

技術特征：

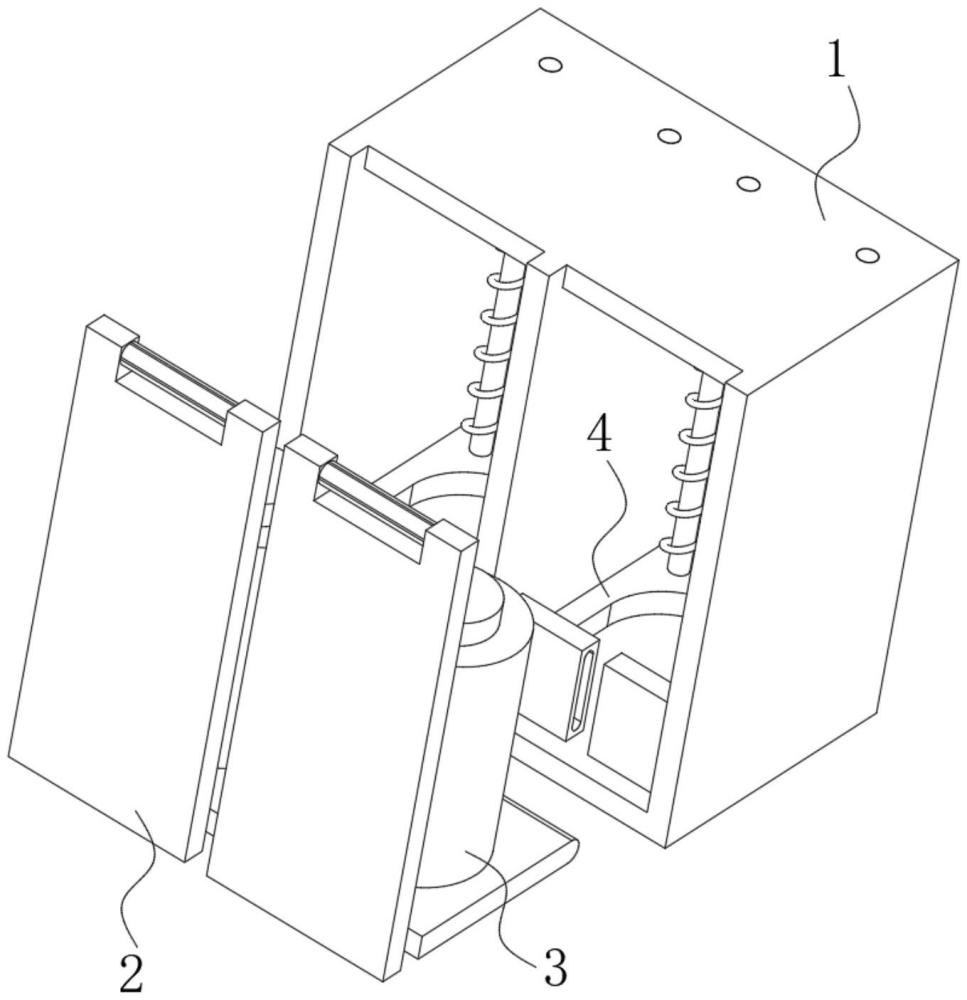

1.一種社區用多功能消防箱，包括箱體(1)；其特征在于：所述箱體(1)的內部開設有兩個呈對稱設置的收納口(106)，每個所述收納口(106)內側的前部位均設置有豎向板(2)，所述豎向板(2)后側面的下部位設置有與所述收納口(106)底面固定連接的隔板(103)，所述隔板(103)的中部位置貫穿開設有中置口(104)，所述豎向板(2)的后側面固定有處在所述中置口(104)內部位置的調節塊(203)，所述調節塊(203)的后端面均固定有與所述收納口(106)底面相接的放置板(201)，所述放置板(201)的正上方設置有滅火器(3)，所述滅火器(3)的周側套設有與所述放置板(201)上表面相接的定位u板(4)，位于所述滅火器(3)后方的所述定位u板(4)上表面的左右部位均設置有定位彈簧(402)。

2.根據權利要求1所述的一種社區用多功能消防箱，其特征在于，所述箱體(1)上端面的前部位均開設有與所述收納口(106)位置一致的移動口(102)，所述豎向板(2)的上部位滑動處在所述移動口(102)的內部位置。

3.根據權利要求2所述的一種社區用多功能消防箱，其特征在于，所述豎向板(2)上表面的中部位置固定有握桿(207)，且所述握桿(207)處在所述移動口(102)的部位。

4.根據權利要求1所述的一種社區用多功能消防箱，其特征在于，位于所述中置口(104)左右面的所述隔板(103)側壁均開設有調節槽(105)，所述調節塊(203)的左右端面均固定有滑動處在所述調節槽(105)底部位置的轉桿(204)。

5.根據權利要求1所述的一種社區用多功能消防箱，其特征在于，所述放置板(201)上表面的中部位置開設有凹口(202)，所述滅火器(3)的底部處在所述凹口(202)的內部位置。

6.根據權利要求1所述的一種社區用多功能消防箱，其特征在于，所述豎向板(2)相對于所述滅火器(3)的端面均固定有豎向u板(205)，所述豎向u板(205)的內側均轉動設置有與所述滅火器(3)周側相接的滾輪(206)。

7.根據權利要求1所述的一種社區用多功能消防箱，其特征在于，所述定位彈簧(402)的上端部均固定有與所述收納口(106)頂面位置相接的連接圓板(403)，所述連接圓板(403)上端面的中部位置開設有貫穿設置的通孔(404)，所述箱體(1)的上端面對應所述通孔(404)的位置處均開設有定位孔(101)。

8.根據權利要求7所述的一種社區用多功能消防箱，其特征在于，所述定位u板(4)的上表面均固定有滑動穿過所述定位彈簧(402)、通孔(404)和定位孔(101)內部位置的定位桿(401)。

技術總結
本技術公開了一種社區用多功能消防箱，涉及消防箱相關技術領域。本技術包括箱體；箱體的內部開設有兩個呈對稱設置的收納口，每個收納口內側的前部位均設置有豎向板，豎向板后側面的下部位設置有與收納口底面固定連接的隔板，隔板中部位置貫穿開設有中置口，豎向板的后側面固定有處在中置口內部位置的調節塊，放置板的正上方設置有滅火器，滅火器周側套設有與放置板上表面相接的定位U板，位于滅火器后方的定位U板上表面的左右部位均設置有定位彈簧。本技術通過豎向板和放置板的設置使用，可便于帶動滅火器進行旋轉活動，實現對滅火器進行防護和快速取放，同時彈簧對定位U板的推擠，以此對放置板進行限位，保證滅火器的穩定置放。

技術研發人員：楊良愷
受保護的技術使用者：浙江坤德環境工程有限公司
技術研發日：20240411
技術公布日：2025/4/28
