本技術涉及通信，尤其涉及一種中繼設備配置方法、裝置及存儲介質。

背景技術：

1、在移動通信系統中，確保終端在移動過程中能夠持續、穩定地接入網絡并保持高質量的通信是至關重要的。小區切換技術是解決終端移動時信號覆蓋連續性問題的常用技術。為了保證通信的連續性和質量，小區切換技術允許終端從一個小區移動到另一個小區的邊界附近時，從當前服務小區切換到另一個信號更強的小區，以保持通信的連續性。

2、然而，在小區切換后，接入網設備無法及時為終端配置中繼設備，而需要在終端接入小區并完成信道測量后，才能基于信道測量信息為終端重新配置中繼設備，以提供信號轉發服務。在上述方案中，中繼設備的切換與配置時延較長，影響了終端傳輸性能。

技術實現思路

1、本技術提供一種中繼設備配置方法、裝置及存儲介質，解決了中繼設備的切換與配置時延較長，影響了終端傳輸性能的問題，能夠提高中繼設備配置的效率，進而保障終端的傳輸性能。

2、為達到上述目的，本技術采用如下技術方案：

3、第一方面，本技術提供一種中繼設備配置方法，應用于第一接入網設備，該方法包括：接收終端設備的切換指示消息；切換指示消息用于指示終端設備由第一接入網設備切換至第二接入網設備；響應于切換指示消息，發送第一指示消息；第一指示消息用于指示第二接入網設備為終端設備配置用于在第二接入網設備和終端設備之間中繼無線信號的第二中繼設備。

4、結合上述第一方面，在一種可能的實現方式中，該方法還包括：向第二接入網設備發送第一指示消息；或者，向核心網發送第一指示消息，以使得核心網向第二接入網設備轉發第一指示消息。

5、結合上述第一方面，在一種可能的實現方式中，該方法還包括：對應于第一指示消息為向第二接入網設備發送的消息，第一指示消息承載于第一接入網設備向第二接入網設備發送的接口消息；對應于第一指示消息為向核心網發送的消息，第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息。

6、結合上述第一方面，在一種可能的實現方式中，對應于第一指示消息承載于第一接入網設備向第二接入網設備發送的接口消息，第一指示消息包括以下至少一項：終端設備的標識信息、第二接入網設備的小區標識以及終端設備在接入第二接入網設備前的位置信息；對應于第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息，第一指示消息包括以下至少一項：第二接入網設備的小區標識以及終端設備在接入第二接入網設備前的位置信息。

7、結合上述第一方面，在一種可能的實現方式中，對應于第一指示消息承載于第一接入網設備向第二接入網設備發送的接口消息，第一指示消息包括以下至少一項：終端設備的標識信息、第二接入網設備的小區標識以及終端設備的位置預測信息；對應于第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息，第一指示消息包括以下至少一項：終端設備的標識信息、第二接入網設備的小區標識以及終端設備的位置預測信息。

8、結合上述第一方面，在一種可能的實現方式中，該方法還包括：向第一中繼設備發送第二指示消息；第二指示消息用于指示第一中繼設備停止轉發終端設備的信號。

9、結合上述第一方面，在一種可能的實現方式中，第二指示消息中攜帶有以下至少一項：停止轉發指示、第一波束的標識以及轉發資源標識；第一波束為第一中繼設備用于轉發終端設備的信號的波束；第二指示消息具體用于指示第一中繼設備根據第一波束的標識，停止在第一波束的標識對應的方向上轉發信號；或者，第二指示消息具體用于指示第一中繼設備根據轉發資源標識確定第一波束的標識，并停止在第一波束的標識對應的方向上轉發信號；其中，停止轉發指示用于指示第一中繼設備停止轉發終端設備的信號；第一波束的標識用于指示第一波束；轉發資源標識用于指示第一接入網設備為第一中繼設備配置的多個轉發資源中的至少一個。

10、結合上述第一方面，在一種可能的實現方式中，第二指示消息承載于以下至少一項：無線資源控制rrc消息、介質訪問控制元素mac?ce或下行控制消息dci；對應于第二指示消息承載于rrc消息，第二指示消息包括以下至少一項：停止轉發指示信元、第一波束的標識信元以及轉發資源標識信元；對應于第二指示消息承載于mac?ce，第二指示消息包括第一波束的標識字段、停止轉發指示字段和/或保留位；或者，第二指示消息配置有第一包頭，并攜帶有第一波束的標識字段和/或保留位；其中，第一包頭用于表征mac?ce是用于指示停止轉發終端設備的信號的消息；對應于第二指示消息承載于dci，第二指示消息包括第一波束的標識字段和/或停止轉發指示字段；對應于第二指示消息承載于rrc消息和dci，且rrc消息中包括停止轉發指示信元，則dci包括轉發指示字段；對應于第二指示消息承載于rrc消息和dci，且rrc消息中不包括停止轉發指示信元，則dci中不包括轉發指示字段。

11、第二方面，本技術提供一種中繼設備配置方法，應用于第二接入網設備，該方法包括：接收第一指示消息；響應于第一指示消息，為終端設備配置用于在第二接入網設備和終端設備之間中繼無線信號的第二中繼設備。

12、結合上述第二方面，在一種可能的實現方式中，對應于第一指示消息為來自第一接入網設備的消息，第一指示消息承載于第一接入網設備向第二接入網設備發送的接口消息；對應于第一指示消息為來自核心網的消息，第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息。

13、結合上述第二方面，在一種可能的實現方式中，對應于第一指示消息承載于第一接入網設備向第二接入網設備發送的接口消息，第一指示消息包括以下至少一項：終端設備的標識信息、第二接入網設備的小區標識以及終端設備在接入第二接入網設備前的位置信息；對應于第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息，第一指示消息包括以下至少一項：第二接入網設備的小區標識以及終端設備在接入第二接入網設備前的位置信息。

14、結合上述第二方面，在一種可能的實現方式中，對應于第一指示消息承載于第一接入網設備向第二接入網設備發送的接口消息，第一指示消息包括以下至少一項：終端設備的標識信息、第二接入網設備的小區標識以及終端設備的位置預測信息；對應于第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息，第一指示消息包括以下至少一項：終端設備的標識信息、第二接入網設備的小區標識以及終端設備的位置預測信息。

15、結合上述第二方面，在一種可能的實現方式中，該方法還包括：根據終端設備在接入第二接入網設備前的位置信息或終端設備的位置預測信息，確定終端設備與第二接入網設備管理的各個中繼設備之間的距離，并確定距離小于預設閾值的中繼設備為第二中繼設備；或者，根據終端設備在接入第二接入網設備前的位置信息或終端設備的位置預測信息，確定第二接入網設備管理的各個中繼設備對應的第一夾角的角度，并確定第一夾角小于預設角度的中繼設備為第二中繼設備；第一夾角為中繼設備與終端設備之間的視線傳播方向與中繼設備的天面法線方向構成的夾角。

16、結合上述第二方面，在一種可能的實現方式中，該方法還包括：向第二中繼設備發送第三指示消息；第三指示消息用于指示第二中繼設備轉發終端設備的信號。

17、結合上述第二方面，在一種可能的實現方式中，第三指示消息具體用于指示第二中繼設備調整第二波束，直至第二波束指向終端設備所在的位置，并通過第二波束轉發終端設備的信號。

18、結合上述第二方面，在一種可能的實現方式中，第三指示消息中攜帶第二波束的標識；第二波束的標識用于指示第二中繼設備調整第二波束指向終端設備所在的位置；第三指示消息具體用于指示第二中繼設備基于第二波束的標識，調整第二波束的方向角使得第二波束指向終端設備所在的位置，并轉發終端設備的信號。

19、結合上述第二方面，在一種可能的實現方式中，第二波束的標識是根據第二波束的方向確定的；第二波束的方向是根據終端設備在接入第二接入網設備前的位置信息確定的；第二波束的方向為指向終端設備所在位置的方向。

20、結合上述第二方面，在一種可能的實現方式中，第二波束的標識具體是根據波束賦形碼本從預設映射關系中確定的；波束賦形碼本是根據第二波束的方向確定的。

21、第三方面，本技術提供一種中繼設備的配置方法，該方法包括：接收來自第一接入網設備的第一指示消息；第一指示消息用于指示第二接入網設備為終端設備配置用于在第二接入網設備和終端設備之間中繼無線信號的第二中繼設備；向第二接入網設備發送第一指示消息。

22、結合上述第三方面，在一種可能的實現方式中，第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息。

23、結合上述第三方面，在一種可能的實現方式中，第一指示消息包括以下至少一項：第二接入網設備的小區標識以及終端設備在接入第二接入網設備前的位置信息；或者，第一指示消息包括以下至少一項：第二接入網設備的小區標識以及終端設備的位置預測信息。

24、第四方面，本技術提供一種中繼設備配置裝置，該裝置包括：通信單元以及處理單元；通信單元，用于接收終端設備的切換指示消息；切換指示消息用于指示終端設備由第一接入網設備切換至第二接入網設備；處理單元，用于響應于切換指示消息，指示通信單元發送第一指示消息；第一指示消息用于指示第二接入網設備為終端設備配置用于在第二接入網設備和終端設備之間中繼無線信號的第二中繼設備。

25、結合上述第四方面，在一種可能的實現方式中，通信單元，具體用于：向第二接入網設備發送第一指示消息；或者，向核心網發送第一指示消息，以使得核心網向第二接入網設備轉發第一指示消息。

26、結合上述第四方面，在一種可能的實現方式中，對應于第一指示消息為向第二接入網設備發送的消息，第一指示消息承載于第一接入網設備向第二接入網設備發送的接口消息；對應于第一指示消息為向核心網發送的消息，第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息。

27、結合上述第四方面，在一種可能的實現方式中，對應于第一指示消息承載于第一接入網設備向第二接入網設備發送的接口消息，第一指示消息包括以下至少一項：終端設備的標識信息、第二接入網設備的小區標識以及終端設備在接入第二接入網設備前的位置信息；對應于第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息，第一指示消息包括以下至少一項：第二接入網設備的小區標識以及終端設備在接入第二接入網設備前的位置信息。

28、結合上述第四方面，在一種可能的實現方式中，對應于第一指示消息承載于第一接入網設備向第二接入網設備發送的接口消息，第一指示消息包括以下至少一項：終端設備的標識信息、第二接入網設備的小區標識以及終端設備的位置預測信息；對應于第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息，第一指示消息包括以下至少一項：終端設備的標識信息、第二接入網設備的小區標識以及終端設備的位置預測信息。

29、結合上述第四方面，在一種可能的實現方式中，通信單元，還用于向第一中繼設備發送第二指示消息；第二指示消息用于指示第一中繼設備停止轉發終端設備的信號。

30、結合上述第四方面，在一種可能的實現方式中，第二指示消息中攜帶有以下至少一項：停止轉發指示、第一波束的標識以及轉發資源標識；第一波束為第一中繼設備用于轉發終端設備的信號的波束；第二指示消息具體用于指示第一中繼設備根據第一波束的標識，停止在第一波束的標識對應的方向上轉發信號；或者，第二指示消息具體用于指示第一中繼設備根據轉發資源標識確定第一波束的標識，并停止在第一波束的標識對應的方向上轉發信號；其中，停止轉發指示用于指示第一中繼設備停止轉發終端設備的信號；第一波束的標識用于指示第一波束；轉發資源標識用于指示第一接入網設備為第一中繼設備配置的多個轉發資源中的至少一個。

31、結合上述第四方面，在一種可能的實現方式中，第二指示消息承載于以下至少一項：無線資源控制rrc消息、介質訪問控制元素mac?ce或下行控制消息dci；對應于第二指示消息承載于rrc消息，第二指示消息包括以下至少一項：停止轉發指示信元、第一波束的標識信元以及轉發資源標識信元；對應于第二指示消息承載于mac?ce，第二指示消息包括第一波束的標識字段、停止轉發指示字段和/或保留位；或者，第二指示消息配置有第一包頭，并攜帶有第一波束的標識字段和/或保留位；其中，第一包頭用于表征mac?ce是用于指示停止轉發終端設備的信號的消息；對應于第二指示消息承載于dci，第二指示消息包括第一波束的標識字段和/或停止轉發指示字段；對應于第二指示消息承載于rrc消息和dci，且rrc消息中包括停止轉發指示信元，則dci包括轉發指示字段；對應于第二指示消息承載于rrc消息和dci，且rrc消息中不包括停止轉發指示信元，則dci中不包括轉發指示字段。

32、第五方面，本技術提供一種中繼設備配置裝置，該裝置包括：通信單元以及處理單元；通信單元，用于接收第一指示消息；處理單元，用于響應于第一指示消息，為終端設備配置用于在第二接入網設備和終端設備之間中繼無線信號的第二中繼設備。

33、結合上述第五方面，在一種可能的實現方式中，通信單元，具體用于：接收來自第一接入網設備的第一指示消息；或者，接收來自核心網的第一指示消息。

34、結合上述第五方面，在一種可能的實現方式中，對應于第一指示消息為來自第一接入網設備的消息，第一指示消息承載于第一接入網設備向第二接入網設備發送的接口消息；對應于第一指示消息為來自核心網的消息，第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息。

35、結合上述第五方面，在一種可能的實現方式中，對應于第一指示消息承載于第一接入網設備向第二接入網設備發送的接口消息，第一指示消息包括以下至少一項：終端設備的標識信息、第二接入網設備的小區標識以及終端設備在接入第二接入網設備前的位置信息；對應于第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息，第一指示消息包括以下至少一項：第二接入網設備的小區標識以及終端設備在接入第二接入網設備前的位置信息。

36、結合上述第五方面，在一種可能的實現方式中，對應于第一指示消息承載于第一接入網設備向第二接入網設備發送的接口消息，第一指示消息包括以下至少一項：終端設備的標識信息、第二接入網設備的小區標識以及終端設備的位置預測信息；對應于第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息，第一指示消息包括以下至少一項：終端設備的標識信息、第二接入網設備的小區標識以及終端設備的位置預測信息。

37、結合上述第五方面，在一種可能的實現方式中，處理單元，具體用于：根據終端設備在接入第二接入網設備前的位置信息或終端設備的位置預測信息，確定終端設備與第二接入網設備管理的各個中繼設備之間的距離，并確定距離小于預設閾值的中繼設備為第二中繼設備；或者，根據終端設備在接入第二接入網設備前的位置信息或終端設備的位置預測信息，確定第二接入網設備管理的各個中繼設備對應的第一夾角的角度，并確定第一夾角小于預設角度的中繼設備為第二中繼設備；第一夾角為中繼設備與終端設備之間的視線傳播方向與中繼設備的天面法線方向構成的夾角。

38、結合上述第五方面，在一種可能的實現方式中，通信單元，還用于向第二中繼設備發送第三指示消息；第三指示消息用于指示第二中繼設備轉發終端設備的信號。

39、結合上述第五方面，在一種可能的實現方式中，第三指示消息具體用于指示第二中繼設備調整第二波束，直至第二波束指向終端設備所在的位置，并通過第二波束轉發終端設備的信號。

40、結合上述第五方面，在一種可能的實現方式中，第三指示消息中攜帶第二波束的標識；第二波束的標識用于指示第二中繼設備調整第二波束指向終端設備所在的位置；第三指示消息具體用于指示第二中繼設備基于第二波束的標識，調整第二波束的方向角使得第二波束指向終端設備所在的位置，并轉發終端設備的信號。

41、結合上述第五方面，在一種可能的實現方式中，第二波束的標識是根據第二波束的方向確定的；第二波束的方向是根據終端設備在接入第二接入網設備前的位置信息確定的；第二波束的方向為指向終端設備所在位置的方向。

42、結合上述第五方面，在一種可能的實現方式中，第二波束的標識具體是根據波束賦形碼本從預設映射關系中確定的；波束賦形碼本是根據第二波束的方向確定的。

43、第六方面，本技術提供一種中繼設備配置裝置，該裝置包括：通信單元；通信單元，用于接收來自第一接入網設備的第一指示消息；第一指示消息用于指示第二接入網設備為終端設備配置用于在第二接入網設備和終端設備之間中繼無線信號的第二中繼設備；通信單元，還用于向第二接入網設備發送第一指示消息。

44、結合上述第六方面，在一種可能的實現方式中，第一指示消息承載于第一接入網設備向核心網發送的第一接口消息和/或核心網向第二接入網設備發送的第二接口消息。

45、結合上述第六方面，在一種可能的實現方式中，第一指示消息包括以下至少一項：第二接入網設備的小區標識以及終端設備在接入第二接入網設備前的位置信息；或者，第一指示消息包括以下至少一項：第二接入網設備的小區標識以及終端設備的位置預測信息。

46、第七方面，本技術提供了一種通信裝置，該裝置包括：處理器和通信接口；通信接口和處理器耦合，處理器用于運行計算機程序或指令，以實現如第一方面和第一方面的任一種可能的實現方式，第二方面和第二方面的任一種可能的實現方式，以及第三方面和第三方面的任一種可能的實現方式中所描述的中繼設備配置方法。

47、第八方面，本技術提供了一種計算機可讀存儲介質，計算機可讀存儲介質中存儲有指令，當指令在終端上運行時，使得終端執行如第一方面和第一方面的任一種可能的實現方式，第二方面和第二方面的任一種可能的實現方式，以及第三方面和第三方面的任一種可能的實現方式中描述的中繼設備配置方法。

48、第九方面，本技術提供一種包含指令的計算機程序產品，當計算機程序產品在中繼設備配置裝置上運行時，使得中繼設備配置裝置執行如第一方面和第一方面的任一種可能的實現方式，第二方面和第二方面的任一種可能的實現方式，以及第三方面和第三方面的任一種可能的實現方式中所描述的中繼設備配置方法。

49、第十方面，本技術提供一種芯片，芯片包括處理器和通信接口，通信接口和處理器耦合，處理器用于運行計算機程序或指令，以實現如第一方面和第一方面的任一種可能的實現方式，第二方面和第二方面的任一種可能的實現方式，以及第三方面和第三方面的任一種可能的實現方式中所描述的中繼設備配置方法。

50、具體的，本技術中提供的芯片還包括存儲器，用于存儲計算機程序或指令。

51、需要說明的是，上述計算機指令可以全部或者部分存儲在計算機可讀存儲介質上。其中，計算機可讀存儲介質可以與裝置的處理器封裝在一起的，也可以與裝置的處理器單獨封裝，本技術對此不作限定。

52、第十一方面，本技術提供一種通信系統，包括：終端設備、第一接入網設備、第二中繼設備以及第二接入網設備，其中第一接入網設備用于執行如第一方面和第一方面的任一種可能的實現方式中所描述的中繼設備配置方法，第二接入網設備用于執行如第二方面和第二方面的任一種可能的實現方式中所描述的中繼設備配置方法。

53、在一種可能的實現方式中，本技術提供的通信系統還包括核心網。其中，核心網用于執行如第三方面和第三方面的任一種可能的實現方式中所描述的中繼設備配置方法。

54、本技術中第二方面至第十一方面的描述，可以參考第一方面的詳細描述；并且，第二方面至第十一方面的描述的有益效果，可以參考第一方面的有益效果分析，此處不再贅述。

55、在本技術中，上述中繼設備配置裝置的名字對設備或功能模塊本身不構成限定，在實際實現中，這些設備或功能模塊可以以其他名稱出現。只要各個設備或功能模塊的功能和本技術類似，屬于本技術權利要求及其等同技術的范圍之內。

56、本技術的這些方面或其他方面在以下的描述中會更加簡明易懂。

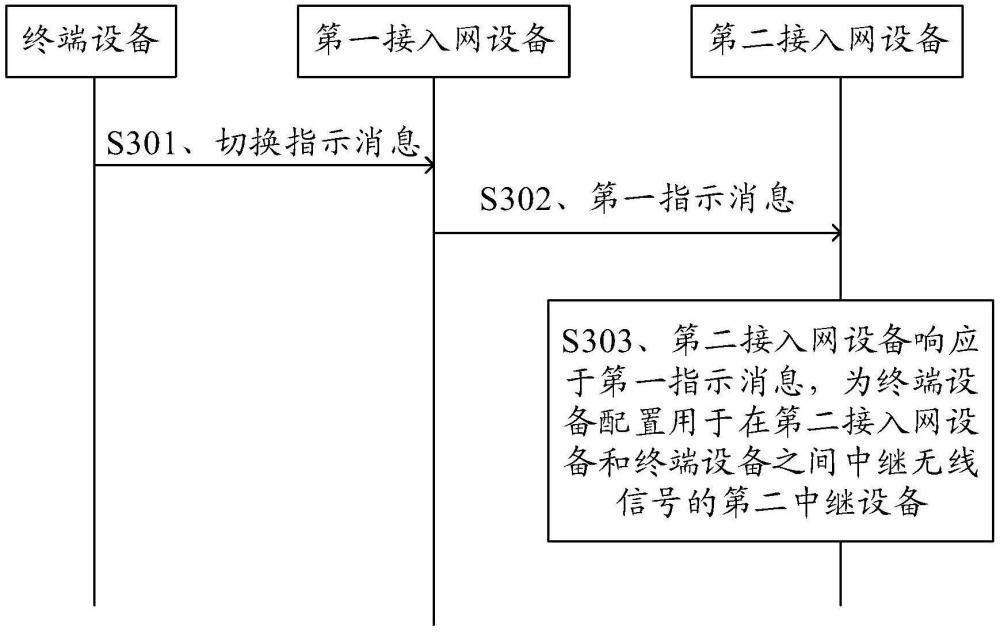

57、上述方案至少帶來以下有益效果：基于上述技術方案，本技術提供的中繼設備配置方法中，第一接入網設備接收并響應于終端設備用于指示終端設備由第一接入網設備切換至第二接入網設備的切換指示消息，發送第一指示消息。進而第二接入網設備可以接收并響應于第一指示消息，為終端設備配置用于在第二接入網設備和終端設備之間中繼無線信號的第二中繼設備。在上述技術方案中，終端設備、第一接入網設備以及第二接入網設備三者之間通過交互信令的方式就可以實現中繼設備的切換配置，而無需根據信道測量信息實現中繼設備切換。也就是說，相比于目前接入網設備需要在終端接入小區并完成信道測量后，才能基于信道測量信息為終端重新配置中繼設備的方式中存在的中繼設備的切換與配置時延較長的問題，上述技術方案無需等待終端接入小區并完成信道測量就可以實現中繼設備的切換配置，由此縮短了中繼設備的切換配置的時延，大大提高了中繼設備切換配置的效率，進而保障終端的傳輸性能。
