本發明涉及蠶絲制造設備領域，尤其涉及一種用于給繭機自動補水裝置。

背景技術：

現有的繅絲機普遍通過給繭機給繭，給繭機是一個盛有水的水槽，設置在環形的軌道上作循環運動；繭殼浸浮在給繭機水槽內，由于紡織工藝的要求，需要經常調節給繭機中水的PH值，因此現有給繭機上都設有自動補充水分的裝置。但是，現有向給繭機自動補充水分的裝置要么能準確供水但結構復雜、制造和維護成本較高；要么結構簡單但不能準確地向給繭機供水。

因此，提供一種結構簡單，且能準確的向給繭機補水的裝置，就成為了業內亟需解決的問題。

技術實現要素：

為解決背景技術提到的問題，本發明提出如下技術方案：

一種用于給繭機自動補水裝置，包括給繭機水槽，所述的給繭機水槽右側壁開設通孔，所述通孔一端連接位于給繭機水槽側上方的補水箱，所述給繭機水槽右側壁內部在通孔四周均開設滑槽，所述滑槽滑動連接擋水板，所述擋水板左側底部固定連接浮塊，其右側頂部連接防水布頂端，所述防水布底端與通孔底部密封連接。

更進一步的，所述的擋水板與浮塊密度相同，且均小于水密度。

更進一步的，所述的防水布為軟性防水材料。

更進一步的，所述的滑槽頂部設有防水墊。

更進一步的，所述的防水墊為橡膠材料。

工作時，當給繭機水槽中的水位下降時，浮塊因浮力而同時下降，帶動擋水板下降，此時補水箱的中水則通過通孔流入給繭機水槽中，等給繭機水槽的水位上升到原來位置時，浮塊帶動擋水板上升擋住通孔，使水流中斷；且防水布與頂部的防水墊配合使本裝置在不需要補水時，不會漏水。

本發明作為一種給繭機水槽補水裝置，具有結構簡單、穩定、補水準確的優點。

附圖說明：

圖1為本發明的整體結構示意圖。

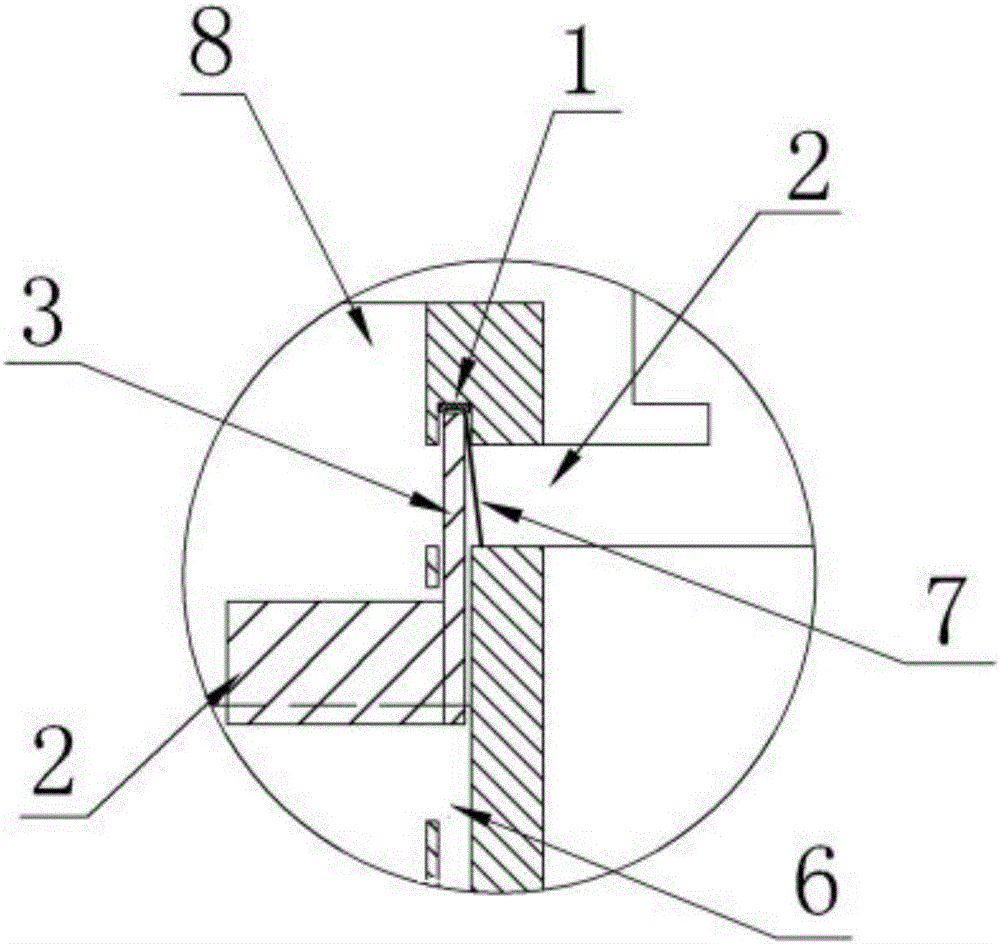

圖2為本發明A部的放大圖。

圖3為本發明擋水板與浮塊的結構示意圖。

其中：1-給繭機水槽，2-浮塊，3-擋水板，4-補水箱，5-通孔，6-滑槽，7-防水布，8-防水墊，9-繭殼。

具體實施方式

為了使本領域的技術人員更好地理解本發明的技術方案，下面對本發明作進一步說明：

一種用于給繭機自動補水裝置，包括給繭機水槽1，所述的給繭機水槽1右側壁開設通孔5，所述通孔5一端連接位于給繭機水槽1側上方的補水箱4，所述給繭機水槽1右側壁內部在通孔5四周均開設滑槽6，所述滑槽6滑動連接擋水板3，所述擋水板3左側底部固定連接浮塊2，其右側頂部連接防水布7頂端，所述防水布7底端與通孔5底部密封連接。

更進一步的，所述的擋水板3與浮塊2密度相同，且均小于水密度。

更進一步的，所述的防水布7為軟性防水材料。

更進一步的，所述的滑槽6頂部設有防水墊8。

更進一步的，所述的防水墊8為橡膠材料。

工作時，當給繭機水槽1中的水位下降時，浮塊2因浮力而同時下降，帶動擋水板3下降，此時補水箱4的中水則通過通孔5流入給繭機水槽1中，等給繭機水槽1的水位上升到原來位置時，浮塊2帶動擋水板3上升擋住通孔5，使水流中斷；且防水布7與頂部的防水墊8配合使本裝置在不需要補水時，不會漏水。

以上只通過說明的方式描述了本發明的某些示范性實施例，毋庸置疑，對于本領域的普通技術人員，在不偏離本發明的精神和范圍的情況下，可以用各種不同的方式對所描述的實施例進行修正。因此，上述附圖和描述在本質上是說明性的，不應理解為對本發明權利要求保護范圍的限制。
