本實用新型公開了一種新型全自動感應切絲器，屬于紡織機械領域。

背景技術：

隨著對紡織面料品種需求的不斷擴大，各類特種纖維，特殊加工工藝，特殊風格的紗線應運而生，為了滿足這類紗線加工的需求，各紡機廠相繼開發了與之相適應的加工設備以滿足市場的需求。氨綸空包絲是近年來市場上較為流行的一種特色紗線，隨著市場需求的不斷擴大，各生產廠對提高其生產效率的呼聲日漸高漲。現有的空包一體加彈機的切絲器存在著感應靈敏度不高的問題。

因此，為解決上述技術問題，確有必要提供一種具有改良結構的具有全自動感應的切絲器，以克服現有技術中的缺陷。

技術實現要素：

為解決上述問題，本實用新型的目的在于提供一種靈敏度高的全自動感應切絲器。

為實現上述目的，本實用新型采取的技術方案為：一種新型全自動感應切絲器，包括噴絲孔、扣片、切刀、提示燈、感應部件組成；其中，所述噴絲孔位置裝置最下端，圓柱型中空外狀其外側含有一個缺口，與扣片相吻合；所述感應器位于裝置最上端，其內部安裝有2個感應部件，感應部件前端帶有有凹槽。

本實用新型的一種新型全自動感應切絲器進一步設置為：所述扣片位于噴絲孔前端，其材質塑膠且能自由更換。

本實用新型的一種新型全自動感應切絲器進一步設置為：所述提示燈位于切刀前端，且凹嵌于內部。

本實用新型的一種新型全自動感應切絲器還設置為：所述切刀位于裝置中間，左右各安裝一把。

與現有技術相比，本實用新型具有如下有益效果：本實用新型的通過噴嘴、切刀、感應部件組成全自動感應切絲器功能分擔明確，通過噴絲孔使絲線穩定輸出，當絲線輸出中斷時，取下扣片，噴絲孔外側的缺口能更方便的上絲線。本試實用新型通過當提示燈亮起時大大提高斷絲的詳細位置，提高生產效率。

附圖說明

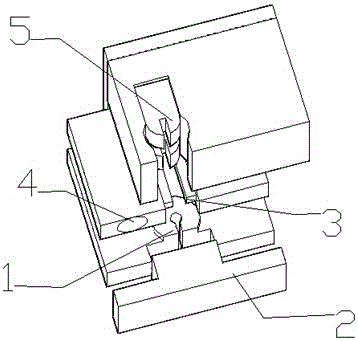

圖1一種新型全自動感應切絲器的簡圖，圖2為一種新型全自動感應切絲器的細節圖，

其中：1噴絲孔、2扣片、3切刀、4提示燈、5感應部件。

具體實施方式

請參閱說明書附圖1、圖2，本實用新型為一種新型全自動感應切絲器，其由噴絲孔1、扣片2、切刀3、提示燈4、感應部件5組成。

其中，所述噴絲孔1位置裝置最下端，圓柱型中空外狀其外側含有一個缺口，與扣片2相吻合。

所述感應器位于裝置最上端，其內部安裝有2個感應部件5，感應部件前端帶有有凹槽原絲從凹槽中穿過，2個感應器同時檢測原絲的狀態。

所述切刀3安裝在感應器下方，左右各安裝一把，由感應器內部的感應部件將檢測到的信息傳達給切刀3，并控制切刀切斷原絲。

所述扣片2位于噴絲孔1前端，其材質塑膠且能自由更換。

所述提示燈4位于切刀3前端，且凹嵌于內部，當感應器檢測到異常時提示燈會被點亮。

本實用新型的全自動感應切絲器運行過程中，絲線由噴絲孔1輸出，由下往上進行輸出，由切刀3控制裁剪。當感應部件5感應到絲線斷裂時，提示燈4將及時亮起。

以上的具體實施方式僅為本創作的較佳實施例，并不用以限制本創作，凡在本創作的精神及原則之內所做的任何修改、等同替換、改進等，均應包含在本創作的保護范圍之內。
