本實用新型涉及紡織機械領域，特別是一種用于梳理纖維的金屬針布。

背景技術：

梳理部件是紡紗加工中的核心設備，而針布又是梳理部件上最重要的元件。經過200多年的設計改進，凝集幾代人的智慧，梳理針布不論材質、外形、功能性都取得長足發展。隨著機械設備制造技術提高，紡織原料、面料風格不同需求，特別是各類新型纖維廣泛應用，都對梳理針布不斷提出更高、更個性化的要求。

梳理針布的制造要求主要體現在光潔度、鋒利度、耐磨度、平整度和猝火均勻度上，目前國產針布的突出質量問題主要體現在三方面：其一是纖維流不斷從針齒間滑移通過，齒尖逐步被磨損，鋒利度隨后衰退，成紗質量嚴重下降。其二是針齒切口不完整，背部有毛刺，齒形棱邊、棱角模糊粗糙。針布工作中極易產生繞花、短絨集聚難以釋放。其三是輕薄的纖維層受空氣阻力作用，在狹窄的針齒間隙中很容易出現轉移不暢，導致制成率下降，品質不達標。

技術實現要素：

針對上述已有技術存在的不足，本實用新型要實現的目標是，提供一種針尖耐磨、表面平滑且易于轉移，減少纖維充塞的金屬針布。

本實用新型解決技術問題所采用的技術方案如下：

一種高效耐磨的金屬針布，包括基部1以及位于基部1上的齒底2和齒身3，所述針布齒面呈凹弧，齒面方向延伸出一個與基部1平行的工作面，齒面根部負角大于齒面上部負角；齒背呈上凸下凹弧形，齒背由圓弧連接的兩條直線段組成，上段齒背角β略大于下段齒背角γ；齒身3的尖端為圓臺形結構4，齒尖橫截面為橢圓形。

作為本實用新型的一種優選方案：所述的金屬針布由高碳低合金材質制成。特別地，對針布齒尖處進行猝火、回火處理。

作為本實用新型的一種優選方案：所述的金屬針布采用脈沖電化學光整加工去除齒齒身上的毛刺和倒圓角，而齒尖則保留適當糙紋。

本實用新型的有益效果在于：

基于對以往使用過的針布在顯微鏡一下觀察得知，當纖維受力方向與齒面夾角超過一定值（約95度左右）時，纖維受梳理作用會沿齒面向上運動，本實用新型齒面的負角設計可以有效握持纖維并充分參與梳理，進一步增強梳理效果而不至沉積于齒底。

一般梳理過程中，針尖負擔著幾乎全部纖維的穿刺作用。針齒反復被纖維磨損，當工作角大于一定值后，握持和分梳作用隨之減弱。本實用新型中齒尖后的延長段設計，有利于纖維的沉入，而且在齒尖磨損和齒面磨損后，齒尖工作角保持不變，同時齒頂面積增長緩慢，有利于保持齒面的鋒利和穿刺能力。此外，橢圓截面以及近齒尖部呈圓臺形設計，不僅使纖維在齒尖的環繞長度介于圓形截面和長方形截面之間，針齒前的高摩擦的集聚區受力放緩，特別地，加工長纖維時易于滑脫轉移。而且齒尖棱邊為圓弧過渡，緩和了對纖維的沖擊力，易于氣流通過，減少對纖維的阻力，降低磨針的頻率，明顯延長針布使用壽命，提高梳理針布的工作效能。

附圖說明

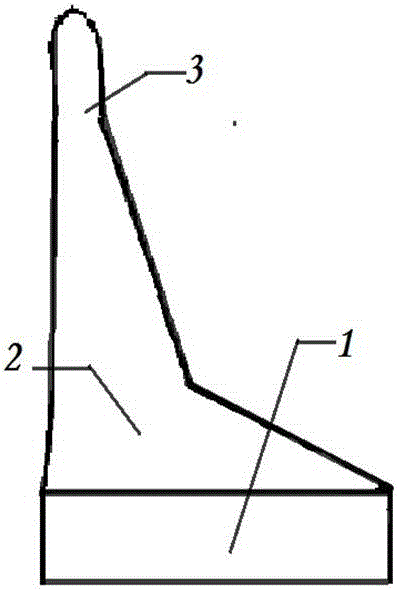

圖1 為本實用新型的主視圖

圖2 為本實用新型的前視圖

圖3 為本實用新型針尖附近圓臺的放大俯視圖

圖4為本實用新型齒尖橫截面放大圖

圖中，

1--針布基部，2—針布齒底，3—針布齒尖，4—針尖圓臺

α--齒尖工作角，β--齒背上段齒背角，γ-下段齒背角。

具體實施方式

下面結合附圖和實施例對本實用新型做進一步的說明

參照圖1、圖2，本實用新型公開一種高效耐磨金屬針布，包括基部1以及位于基部1上的齒底2和齒身3，所述針布齒面呈凹弧，齒面方向延伸出一個與基部1平行的工作面，使針布齒尖附近有一段齒形保持在齒尖工作角α的狀態，即使針齒磨損，齒尖工作角不變即保證了梳理效能。齒面上部負角凹弧的構造是纖維運動的自制區，有利于纖維沉入，齒面根部負角大于齒面上部負角，齒面下部即形成纖維的上滑區，使纖維充分參與梳理而不沉入齒底，進一步增強梳理效果。齒背呈上凸下凹弧形，齒背由圓弧連接的兩條直線段組成，上段齒背角β略大于下段齒背角γ。

參照圖3、圖4，齒身3的尖端為圓臺形結構4，齒尖橫截面為橢圓形。與以往針布相比，該實用新型齒頂面積小，表面光滑，易于氣流通過，減少對纖維的阻力，棱邊由圓弧過渡，緩和了對纖維的摩擦沖擊，減少損傷，進而提高成條內在質量。

諸多資料闡明，影響針布耐磨性的因素中，硬度是重要的但不是惟一的因素，針布的耐磨性應是強度、硬度、韌性、塑性等性能的綜合反映。為了進一步提高針布的機械性能，所述金屬針布采用高碳低合金材質。特別地，對針布齒尖處進行猝火、回火處理，以達到改善齒尖金相組織細小，碳化合物密集、均勻分布的目的。

由于粗糙工作面與纖維長短粗細的關系及對纖維的梳理作用，比齒尖與纖維長短粗細關系及對纖維的梳理作用具有更密切的關系，也就是發揮梳理作用的主要是齒尖部分和接近齒尖部分工作面的粗糙面而不是齒尖。因此，為了避免針布因鉤掛纖維而被充塞，所述金屬針布優先采用脈沖電化學光整加工去除針齒齒身上的毛刺和倒圓角，而齒尖則保留適當糙紋，以增加纖維與針布的接觸摩擦作用，提高梳理效果。

以上所述是對本實用新型的解釋，并非對此新型設計的專利限制，其具體權利范圍參見權利要求，在不違背基本設計理念的前提下，本實用新型可以做進一步修改。
