本實用新型涉及紡織領域，特別是涉及一種細紗機隔離裝置。

背景技術：

在紡織領域中，對紡織設備的工作溫度和濕度有很高的要求，例如在夏季時，棉紡織過程中，并粗的環境溫度要在29°-31°之間，濕度要在60%-75%；細紡的環境溫度要在30°-32°之間。同樣的滌棉混紡織過程中，各紡織過程的溫濕度要求也都很高。為了保證紡織產品的質量，廠房內很少能夠使用空調等制冷設備，因此廠房內的溫度都比較高，特別是在夏天，廠房內的溫度可能會達到35°以上。如此高的工作環境溫度，對于很多紡織工人的身體都造成很大的負擔，對工人的身體健康也是不利的。

技術實現要素：

本實用新型要解決的技術問題，提供一種細紗機隔離裝置用于解決現有的紡織設備要求較高的環境溫度，導致廠房要保持較高的溫度，不利于工人健康，增加工人工作負擔的問題。

本實用新型是這樣實現的：

一種細紗機隔離裝置，包括罩設于細紗機外的罩體、調溫裝置和空氣過濾裝置；

所述罩體為矩形結構，包括矩形的罩體框架和設置于框架上的面板，所述面板包括前側圍板、后側圍板、左側圍板、右側圍板和頂蓋板，面板內側面設置有聚氨酯發泡層；

所述前側圍板、后側圍板和頂蓋板通過螺栓固定于所述框架上，所述左側圍板和右側圍板的上邊緣通過鉸鏈鉸接于所述框架的左側和右側，左側圍板和右側圍板與框架之間分別設置有氣彈簧；

所述前側圍板和后側圍板上開設有操作窗，操作窗的上方和下方分別設置有相互平行的滑槽，所述滑槽上設置有與所述操作窗相適配的透明推拉板；

所述調溫裝置包括直流電源、半導體制冷片第一散熱器、第二散熱器和第一風機，所述左側圍板上設置有與所述半導體制冷片相適配的通孔，所述半導體制冷片嵌設于所述通孔內，并電連接于所述直流電源，所述第一散熱器設置于半導體制冷片的內表面，第二散熱器設置于半導體制冷片的外表面，所述第一風機設置于所述第一散熱器的表面；

所述空氣過濾裝置設置于罩體內，包括圓形的風管以及設置于風管內的濾網和第二風機。

進一步的，所述細紗機的兩側設置有平行的導軌，所述隔離罩的底部設置有與所述導軌相適配的滾輪。

本實用新型具有如下優點：本實用新型細紗機隔離裝置包括了細紗機和隔離罩，隔離罩將細紗機與廠房隔離開來，使細紗機的工作溫度與廠房的環境溫度可分開控制，從而達到細紗機保持在較高的工作溫度，又可使廠房溫度保持在較舒適的溫度；該隔離裝置還包括調溫裝置和空氣過濾裝置，可使罩體內溫度穩定以及保持空氣質量；隔離罩上開設有操作窗和透明翻板，可對細紗機進行操作，隔離罩的左側圍板和右側圍板鉸接于框架上，并設置有用于支撐的氣彈簧，從而便于進入隔離罩進行維修、清理等操作。

附圖說明

圖1為本實用新型實施例中隔離罩的結構示意圖；

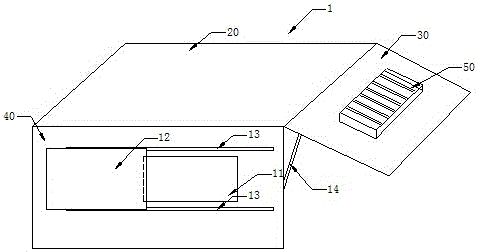

圖2為圖1中左側圍板上翻時的狀態示意圖；

圖3為實施例中調溫裝置的結構示意圖；

圖4為實施例中空氣過濾裝置的結構示意圖。

標號說明：

1、罩體； 11、操作窗； 12、透明推拉板； 13、滑槽； 14、氣彈簧；

20、頂蓋板； 21、風管； 22、濾網； 23、第二風機；

30、左側圍板； 31、通孔； 40、前側圍板； 50、調溫裝置；

51、半導體制冷片； 52、第二散熱器； 53、直流電源；

54、第一散熱器； 55、第一風機。

具體實施方式

為詳細說明本實用新型的技術內容、構造特征、所實現目的及效果，以下結合實施方式并配合附圖詳予說明。

請參閱圖1至圖4，本實施例公開了一種細紗機隔離裝置，該細紗機隔離裝置包括罩設于細紗機外的罩體1、調溫裝置50和空氣過濾裝置。

所述細紗機包括喂入機構、牽伸機構、加拈機構和卷繞機構。所述細紗機用于把半制品粗紗或條子經牽伸、加拈、卷繞成細紗管紗。在紡紗過程中，熟條在粗紗機上牽伸加拈制成粗紗、粗紗經細紗機牽伸加拈制成細紗、條子在粗紗機上牽伸加拈制成粗紗、精梳機將纖維梳理制成精梳條子、針梳機將條子并合，針排牽伸改善條子結構、粗紗在環錠細紗機上進一步加拈紡成細紗。

所述罩體1為矩形結構，包括矩形的罩體框架和設置于框架上的面板，所述面板包括前側圍板40、后側圍板、左側圍板30、右側圍板和頂蓋板20；所述前側圍板40、后側圍板和頂蓋板20通過螺栓固定于所述框架上，所述左側圍板30和右側圍板的上邊緣通過鉸鏈鉸接于所述框架的左側和右側，左側圍板和右側圍板與框架之間分別設置有氣彈簧14。因此，左側圍板和右側圍板是可翻轉的，且所述氣彈簧14可支撐固定左側圍板和右側圍板上翻時的狀態，如圖2所示，為左側圍板向上翻起的狀態。

所述前側圍板和后側圍板上開設有操作窗11，操作窗11與細紗機上的操作位相對應，通過操作窗11可進行細紗機的日常操作。操作窗11的上方和下方分別設置有相互平行的滑槽13，所述滑槽13上設置有與所述操作窗相適配的透明推拉板12。優選的，所述透明推拉板的材質為亞克力。

罩體的面板由外由內依次為塑料層、聚氨酯發泡層和吸音棉層。其中，所述塑料層為起支撐作用的主要結構板件，聚氨酯發泡層可減緩罩體內與罩體外的溫度交換，有利于保持罩體內溫度穩定；所述吸音板層103可有效吸收細紗機工作時產生的噪音，從而降低廠房的環境噪音。

請參閱圖3，所述空氣過濾裝置設置于罩體內，包括圓形的風管21以及設置于風管內的濾網22和第二風機23。所述風機23將罩體內的空氣吸入風管21內，空氣經過濾網22時，濾網22能夠有效濾除空間里的纖維屑、灰塵等。

所述調溫裝置50是用于控制隔離罩內細紗機體的工作溫度，使其達到細紗溫度要求。請參閱圖4，所述調溫裝置包括直流電源53、半導體制冷片51第一散熱器54、第二散熱器52和第一風機55，所述左側圍板30上設置有與所述半導體制冷片51相適配的通孔31，所述半導體制冷片51嵌設于所述通孔31內，并電連接于所述直流電源53，所述第一散熱器54設置于半導體制冷片51的內表面，第二散熱器52設置于半導體制冷片51的外表面，所述第一風機55設置于所述第一散熱器54的表面。半導體制冷片51在接通直流電源的情況下，會將熱量往一表面轉移，通過控制直流電源的方向可控制熱量轉移的方向，從而實現對罩體內的空間進行制冷或制熱。當調溫裝置50工作于制冷模式時，熱量由第一散熱器54這一側轉移至第二散熱器52側；當調溫裝置50工作于制熱模式時，熱量由第二散熱器52這一側轉移至第一散熱器54側。其中第一散熱器54、第二散熱器52和第二風機用于提高熱量轉移效率。

為了便于觀測隔離罩內的溫度，所述罩體的外側壁上設置有數字溫度計，數字溫度計的感溫探頭設置于罩體內。

在無需對細紗機操作時，透明推拉板12將操作窗蓋住，從而使罩體內的空間與外部空間完全隔離，通過透明推拉板12可清楚的看到操作位內的設備情況；當需要進行操作時，將透明推拉板12拉開，通過操作窗即可進行操作。

如圖2所示，當需要對細紗機進行維修或大清理時，可將左側圍板或右側圍板上翻，并通過氣彈簧支撐固定，從而維修人員可進入隔離罩內進行維修。在本實施例中，為了便于隔離罩移動，所述細紗機的兩側設置有平行的導軌，所述隔離罩的底部設置有與所述導軌相適配的滾輪，因此將所述左側圍板或右側圍板上翻，即可將隔離罩移動至細紗機旁邊。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效形狀或結構變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
