本發明涉及一種用于由連續長絲、尤其由熱塑性塑料制成的連續長絲制造紡粘型非織造織物的設備，其中，設有用于紡出長絲的紡絲板以及用于冷卻長絲的冷卻裝置，并且在紡絲板和冷卻裝置之間設置有至少一個單體抽吸裝置，以抽吸在紡絲過程中產生的氣體。本發明還涉及一種用于由連續長絲制造紡粘型非織造織物的方法。連續長絲眾所周知基于它們的幾乎無盡的長度而不同于短纖維，所述短纖維具有例如為10mm至60mm的短得多的長度。借助所述單體抽吸裝置從直接在紡絲板下方的長絲形成腔抽吸空氣或氣體。由此實現，能夠?qū)⒊司酆衔镩L(zhǎng)絲以外出現的呈單體、低聚物、分解產物等形式的氣體從長絲形成腔中或者從設備中至少部分地移除。

背景技術：

開始提及的類型的設備在實踐中原則上以不同的實施方式已知。在所述設備中，長絲借助于紡絲板被紡絲，隨后在冷卻裝置中冷卻并且緊接著引導穿過拉伸單元，并且最終在鋪設器上鋪設成紡粘型非織造織物。這樣的設備也稱為紡粘設備。許多這種已知的設備具有下述缺點：通常不能夠無錯地將長絲鋪設成紡粘型非織造織物。在鋪設長絲時引起在紡粘型非織造織物中的呈癡點或缺陷形式的不規則性。紡粘型非織造織物的均勻性或多或少劇烈地受到這種缺陷或故障的影響。紡粘型非織造織物中的癡點的原因是所謂的小滴，所述小滴通過一個或多個長絲的斷開以及在此形成的熔化物積聚產生。所述小滴產生紡粘型非織造織物中的癡點或粗節，和/或粘在用于紡粘型非織造織物的鋪設器上。通常，這樣的小滴或癡點大于2x2mm。非織造織物中的缺陷也由所謂的“硬片”導致，所述硬片如下產生：通過應力損耗可能使長絲松弛、快速地彈回并且以這種方式形成由于長絲的熔融狀態而粘結成的球狀物。在此，通常長絲不斷裂。由此產生的非織造織物中的癡點通常具有小于2x2mm的大小并且通常為可感覺到的和/或可見的。本發明基于下述認識：在紡粘型非織造織物中的這種缺陷或癡點尤其在較高的長絲速度下和/或在自120kg/h/m起的較高的流量下并且尤其在自150kg/h/m起的流量下發生。在紡粘型非織造織物中的這樣的不規則性尤其也在較大的紡絲區深度下能觀察到。

至今為止已經嘗試減少上述問題，其方式為例如將長絲在冷卻裝置中均勻地處理或者用冷卻空氣均勻地進行冷卻。也已經嘗試改進設備的密封，以便實現更均勻的長絲流動或更均勻的長絲處理。尤其在高流量的情況下，這種措施僅有限地成功。因此，需要改進在實踐中已知的設備。

技術實現要素：

與此相應地，本發明所基于的技術問題是，提出開頭所述類型的設備，借助所述設備能夠在無明顯癡點的情況下產生具有高均勻度的紡粘型非織造織物，更確切地說，即使在高的長絲速度和/或高流量的情況下以及即使在寬或深的紡絲區中也如此。此外，本發明所基于的技術問題是，給出用于制造這樣的紡粘型非織造織物的相應方法。

為了實現該技術問題，本發明教導了一種用于由連續長絲、尤其由熱塑性塑料制成的連續長絲制造紡粘型非織造織物的設備，其中，設有用于紡出長絲的紡絲板以及用于冷卻長絲的冷卻裝置，其中，在紡絲板的區域中、優選在紡絲板和冷卻裝置之間設置有至少一個單體抽吸裝置，以抽吸在紡絲過程中產生的氣體，

其中，所述單體抽吸裝置具有至少兩個在機器方向上依次相繼地設置的、分別橫向于、優選垂直于機器方向延伸的并且關于紡絲區相對置的cd抽吸開口區域，并且兩個所述cd抽吸開口區域和/或所述cd抽吸開口區域的至少兩個相對置的cd抽吸開口子區域設立成，使得經由兩個cd抽吸開口區域和/或cd抽吸開口子區域中的其中一個能夠比經由相對置的另一個cd抽吸開口區域和/或cd抽吸開口子區域抽吸更高的氣體體積流。

在本發明的范圍中，根據本發明的設備是用于制造紡粘型非織造織物的紡粘設備，其中，所述設備具有紡絲板、單體抽吸裝置、冷卻裝置、連接在冷卻裝置上的用于拉伸長絲的拉伸單元以及用于將長絲鋪設成紡粘型非織造織物的鋪設裝置。

“機器方向”在本發明的范圍中尤其是指所鋪設的紡粘型非織造織物帶的傳送方向。通常，紡粘型非織造織物帶借助傳送帶或借助連續傳送帶運走。“cd方向”在本發明的范圍中尤其是指橫向于、優選垂直于紡粘型非織造織物帶的傳送方向或md方向的方向。

cd抽吸開口區域或cd抽吸開口子區域適宜地設置在兩個相對置的、橫向于機器方向延伸的側壁中，所述側壁界定紡絲板下方的長絲形成腔。cd抽吸開口區域和/或cd抽吸開口子區域能夠要么形成僅一個抽吸開口或抽吸間隙，要么形成多個抽吸開口或抽吸間隙。因此，cd抽吸開口區域和/或抽吸開口子區域也可以分別由多個抽吸孔形成。經由兩個cd抽吸開口區域和/或cd抽吸開口子區域中的其中一個能夠抽吸更高的體積流，這在本發明的范圍中也意為：經由兩個cd抽吸開口區域和/或cd抽吸開口子區域其中之一不能抽吸氣體或者基本上不能抽吸氣體，并且僅能夠經由這兩個cd抽吸開口區域和/或cd抽吸開口子區域中的另一個來抽吸氣體體積流。權利要求1中所提及的表述也包括下述情況：經由兩個cd抽吸開口區域和/或cd抽吸開口子區域中的其中一個輸送氣體體積流，并且經由這兩個cd抽吸開口區域和/或cd抽吸開口子區域的另一個來抽吸氣體體積流。在該情況下，同樣經由最后提及的cd抽吸開口區域或cd抽吸開口子區域比經由另一個區域抽吸更高的氣體體積流。

在本發明的范圍中，在單體抽吸裝置中抽吸的體積流進入至少一個收集室中并且優選進入至少一個連接于收集室的收集管中。適宜的是，為兩個關于紡絲區相對置的cd抽吸開口區域中的每一個設有至少一個收集室，并且優選設有用于容納所抽吸的氣體的至少一個連接于每個收集室的收集管。對于這些側的每一側也可以設有多個收集室或多個收集管。用于抽吸氣體的至少一個吸入管路、優選相應多個吸入管路分別連接到一個收集室上并且以推薦的方式所述至少一個吸入管路或者所述多個吸入管路將收集室與收集管連接。緊接著在至少一個收集室處和適宜地在至少一個所連接的吸入管路中，體積流能夠通過至少一個阻斷元件、例如通過具有用于調節開啟的橫截面的線性引導裝置的阻斷閥來調節。所述調節或節流在本發明的范圍中如下進行：經由關于紡絲區相對置的cd抽吸開口區域中的其中一個能夠比經由另一個cd抽吸開口區域抽吸更高的體積流。

原則上，在本發明的范圍中，可以在單體抽吸的側上或者經由cd抽吸開口區域和/或抽吸開口子區域?qū)崿F(xiàn)更高的體積流，

-其方式為：cd抽吸開口區域和/或cd抽吸開口子區域的開口寬度或開口面積相應地設計和/或可相應地調節，

-和/或其方式為：體積流的抽吸、尤其在所述至少一個收集室中或在所述至少一個收集室上和/或在用于抽吸氣體的一個/多個吸入管路中或在用于抽吸氣體的一個/多個吸入管路上和/或在至少一個收集管中或在至少一個收集管上是可調節或可節流的。

在此，在本發明的范圍中，關于更高體積流的抽吸也可以在單體抽吸的兩側之間切換或者在兩個cd抽吸開口區域或cd抽吸開口子區域之間切換。因此可以以切換的方式(尤其在設備連續運行時)首先經由其中一個cd抽吸開口區域抽吸更高的體積流，然后經由另一cd抽吸開口區域抽吸更高的體積流。

為了解決該技術問題，本發明還教導了一種用于由連續長絲、尤其由熱塑性塑料制成的連續長絲制造紡粘型非織造織物的方法，其中，設有用于紡出長絲的紡絲板以及用于冷卻長絲的冷卻裝置，其中，在紡絲板的區域中、優選在紡絲板和冷卻裝置之間設置有至少一個用于抽吸在紡絲過程中產生的氣體的單體抽吸裝置，

其中，所述單體抽吸裝置具有抽吸開口區域并且優選具有至少兩個在機器方向上依次相繼地設置的、分別橫向于、優選垂直于機器方向延伸的并且關于紡絲區相對置的cd抽吸開口區域，

其中，所述抽吸開口區域、尤其cd抽吸開口區域的開口面積高于或者可調節到高于每米紡絲區11000mm²(橫向于機器方向或在cd方向上測量)、尤其高于或者可調節到高于每米紡絲區12000mm²，適宜地高于或者可調節到每米紡絲區高于20000mm²、優選高于或者可調節到高于每米紡絲區30000mm²、非常優選高于或者可調節到高于每米紡絲區40000mm²并且特別優選高于或者可調節到高于每米紡絲區50000mm²。根據本發明的極其推薦的實施方式，抽吸開口區域、尤其cd抽吸開口區域的開口面積高于或者可調節到高于每米紡絲區60000mm²并且優選高于或者可調節到高于每米紡絲區65000mm²。適宜地，抽吸開口區域、尤其cd抽吸開口區域的開口面積為直至每米紡絲區100000mm²、優選直至每米紡絲區90000mm²并且特別優選直至每米紡絲區85000mm²。

優選的是，cd抽吸開口區域的相應的開口面積如下設計或是可調節：通過兩個相對置的cd抽吸開口區域中的其中一個比通過另一個cd抽吸開口區域抽吸更高的體積流。在此在本發明的范圍中，cd抽吸開口區域的開口面積比關于紡絲區相對置的第二cd抽吸開口區域更大。因此，在機器方向上位于下游的cd抽吸開口區域的開口面積例如可以比在機器方向上位于前方的cd抽吸開口區域的開口面積更大或可調節為更大的，或者反之亦然。相對置的cd抽吸開口區域的開口面積也能夠可選地調節為不同大小，使得首先經由其中一個cd抽吸開口區域可抽吸更大的體積流并且然后經由另一個cd抽吸開口區域可抽吸更大的體積流。

根據本發明的單體抽吸裝置的一個經證明的實施方式的特征在于，cd抽吸開口區域、優選關于紡絲區相對置的兩個cd抽吸開口區域在紡絲區的整個寬度上或者基本上在紡絲區的整個寬度上延伸。在此推薦，分別在兩個相對置的cd抽吸開口區域的整個寬度上或基本上在該整個寬度上可抽吸不同的體積流。如已經在上文中指出的那樣，抽吸不同的體積流也意為，經由一個cd抽吸開口區域不能夠抽吸體積流或者基本上不能夠抽吸氣體體積流，并且僅在關于紡絲區相對置的cd抽吸開口區域中抽吸氣體體積流。此外，不同地抽吸體積流在此也意為：經由一個抽吸開口區域輸送氣體體積流，并且在另一個關于紡絲區相對置的cd抽吸開口區域中抽吸氣體體積流。

根據本發明的單體抽吸裝置的一個經證明的單體抽吸裝置的特征在于，在cd抽吸開口區域中連續地在其橫向于機器方向的整個長度上比在關于紡絲區相對置的cd抽吸開口區域中可抽取或者抽取更大的體積流。但是也在本發明的范圍中，在紡絲區的橫向于機器方向的每一側上設有依次相繼地設置的cd抽吸開口子區域，并且通過在紡絲區的第一側上的至少一個cd抽吸開口子區域比通過在紡絲區的第二側上的相對置的或直接相對置的cd抽吸開口子區域抽吸更高的體積流。而通過在紡絲區的第一側上的至少另一cd抽吸開口子區域也能夠比通過在紡絲區的第二側上的相對置的或直接相對置的cd抽吸開口子區域抽吸更少的體積流。在此，設置在紡絲區的一側上的cd抽吸開口子區域能夠以不同的氣體流動方向直接并排地橫向于機器方向設置或者也以相互間隔開的方式設置。因此，多對相對置的cd抽吸開口子區域能夠橫向于機器方向以分布在紡絲區的寬度上的方式設置，使得對于在紡絲區的相對置的各側上的每對cd抽吸開口子區域適宜地適用下述條件：通過一個cd抽吸開口子區域能夠比通過直接相對置的另一個cd抽吸開口子區域抽吸更大的氣體體積流。

本發明的一個極其推薦的實施方式的特征在于，通過一個cd抽吸開口區域抽吸的體積流v1與通過另一個關于紡絲區相對置的cd抽吸開口區域抽吸的體積流v2的比值為6:1至1.1:1，優選為5.5:1至1.3:1，優選5.5:1至1.5:1，并且特別優選為5:1至1.75:1。根據一種實施方式，也可以為cd抽吸開口區域的相對置的子區域(相對置的cd抽吸開口子區域)實現前述體積流比例。優選的是，多對cd抽吸開口子區域均勻地以沿cd方向分布的方式設置。

本發明的一個推薦的實施方式的特征在于，cd抽吸開口區域構成為至少一個(根據一個優選的實施方式)沿cd方向延伸的cd抽吸間隙。根據一個實施方案變形形式，cd抽吸間隙被分為多個cd抽吸間隙部段。根據一個優選的實施方式，沿cd方向4至40、優選6至35并且優選8至30個cd抽吸間隙部段優選并排設置在相同的豎直高度上。所述cd抽吸間隙部段沿cd方向的長度適宜地分別為10至70cm、優選為10至60cm、并且優選15至40cm。并排設置的cd抽吸間隙部段相對于沿cd方向延伸的cd抽吸間隙進行補充。原則上，能夠在紡絲區的每一側上也沿豎直方向上下相疊地設置有兩個或更多個cd抽吸間隙部段。

在本發明的范圍中，至少一個(優選其中一個)設置在紡絲區的一側上的cd抽吸間隙的開口橫截面比至少一個(優選其中一個)設置在紡絲區的其它側上的cd抽吸間隙的開口橫截面更大。因此，至少一個或一個沿機器方向觀察位于下游的cd抽吸間隙(紡粘型非織造織物帶的流出側)的開口橫截面例如能夠比其中一個或至少一個沿機器方向觀察位于前方的cd抽吸間隙的開口橫截面(紡粘型非織造織物帶的流入側)更大，或者反之亦然。

根據一個推薦的實施方式，兩個相對置的cd抽吸間隙的間隙高度h或豎直的間隙高度h是不同的，例如，沿機器方向位于下游的cd抽吸間隙(紡粘型非織造織物帶的流出側)的間隙高度ha比沿機器方向觀察位于前方的cd抽吸間隙的開口橫截面(紡粘型非織造織物帶的流入側)的間隙高度he更大。適宜的是，其中一個cd抽吸間隙的間隙高度h大于另一個cd抽吸間隙的間隙高度h的兩倍、優選大于其三倍。cd抽吸間隙推薦地具有2至50mm、優選4至40mm并且優選4至35mm的間隙高度或豎直間隙高度h。根據本發明的一個優選的實施方式，較高的cd抽吸間隙的間隙高度h為20至50mm、適宜地為25至45mm，并且較低的cd抽吸間隙的間隙高度h優選為2至12mm、尤其為2至10mm。但是原則上，兩個相對置的cd抽吸間隙也能夠具有相同的高度，并且在兩個cd抽吸間隙處不同地抽吸的體積流于是通過調節(尤其是橫截面調節)而尤其在所述至少一個收集室處或在多個收集室處和/或在一個或多個吸入管路處實現。如在上文中已經闡明，在本發明的范圍中還有，更高體積流的抽吸連續地從單體抽吸裝置的一側切換至單體抽吸裝置的另一側或者連續地在其中一個cd抽吸間隙和另一個cd抽吸間隙之間切換。原理上，在此也能夠以變換的方式相應地調節cd抽吸間隙的間隙高度。

在根據本發明的單體抽吸的范圍中通過至少兩個關于紡絲區相對置的cd抽吸開口區域抽吸的不同體積流能夠通過cd抽吸開口區域或cd抽吸開口子區域和尤其cd抽吸間隙或cd抽吸間隙部段的幾何參數來調節。替選地或附加地，所述不同的體積流也能夠通過與每個cd抽吸開口區域相關聯的一個/多個收集室和/或一個/多個吸入管路和/或一個/多個收集管的設計或布置方案來調節。如上文中已經闡明的那樣，適宜地，至少一個收集室或一個收集室與一個cd抽吸開口區域相關聯，至少一個吸入管路、適宜地多個吸入管路連接到所述至少一個/一個收集室上。通過吸入管路的數量和/或大小或橫截面，能夠調節在相應的cd抽吸開口區域處抽吸的體積流。推薦的是，每米(/m)紡絲區兩個至十二個吸入管路、優選每米紡絲區四個至十個吸入管路連接到與cd抽吸開口區域相關聯的收集室上，經由所述吸入管路從收集室中抽吸氣體。在本發明的范圍中，根據本發明的設備具有至少兩個收集室并且優選分別具有一個連接到每個收集室上的收集管。

根據本發明的單體抽吸裝置的一個特別優選的實施方式的特征在于，單體抽吸裝置具有至少兩個沿機器方向延伸的并且關于紡絲區相對置的md抽吸開口區域。在此，md抽吸開口區域設置在紡絲板的區域中并且優選設置在(界定紡絲板下方的長絲形成腔的)端壁中，所述端壁沿md方向延伸。在本發明的范圍中，端壁進而還有md抽吸開口區域比長絲形成腔的沿cd方向延伸的側壁進而也比cd抽吸開口區域更短或明顯更短地構成。md抽吸開口區域適宜地橫向于、優選垂直于cd抽吸開口區域設置。如經由cd抽吸開口區域那樣，也經由md抽吸開口區域抽吸氣體或者從位于紡絲板下方的長絲形成腔中抽吸。適宜的是，md抽吸開口區域構成為至少一個或一個沿md方向延伸的md抽吸間隙。根據一種實施方式，這樣的md抽吸間隙被分為多個md抽吸間隙部段，尤其被分為兩個至五個md抽吸間隙部段、優選被分為兩個至三個md抽吸間隙部段。md抽吸間隙部段優選沿md方向依次相繼地設置并且適宜地位于相同的豎直高度上或者基本上位于相同的豎直高度上。md抽吸間隙部段的長度優選分別為10至70cm、優選10至60cm、特別優選15至40cm并且尤其為10至20cm。在此，沿md方向測量所述長度。md抽吸間隙或md抽吸間隙部段的豎直間隙高度h為2至50mm、優選為25至45mm、并且非常優選為2至12mm。根據一個實施方案變形形式，所述抽吸能夠通過md抽吸開口區域單獨地或與通過cd抽吸開口區域的抽吸無關地調節。根據本發明的另一實施方式，md抽吸開口區域連接到cd抽吸開口區域的收集室或收集管上。因此，各一個md抽吸開口區域能夠連接到cd抽吸開口區域的至少一個收集室或至少一個收集管上。然后，適宜地，各一個共同的抽吸通過cd抽吸開口區域和相關聯的md抽吸開口區域進行。

在本發明的范圍中，兩個相對置的cd抽吸開口區域、優選兩個相對置的cd抽吸間隙設置在與兩個相對置的md抽吸開口區域、優選兩個相對置的md抽吸間隙相同的豎直高度上或者基本上相同的豎直高度上。原則上，連續的抽吸間隙可以在紡絲區的環周上環繞。但是根據本發明的優選的實施方式，相對置的cd抽吸間隙和相對置的md抽吸間隙都被分為(適宜地位于相同的或基本上相同的豎直高度上的)并排設置的cd抽吸間隙部段和md抽吸間隙部段。

此外在本發明的范圍中，cd抽吸開口區域或cd抽吸間隙比md抽吸開口區域或md抽吸間隙更長或顯著更長。優選的是，cd抽吸開口區域或cd抽吸間隙為md抽吸開口區域或md抽吸間隙的至少兩倍長、優選至少2.5倍長、非常優選為至少3倍長并且尤其為至少4倍長。在此，前述長度橫向于或者優選垂直于機器方向(cd方向)和沿機器方向(md方向)測量。

通過cd抽吸開口區域和優選md抽吸開口區域總計抽吸的氣體體積流根據本發明的優選的實施方式為每米紡絲區35直至1200m³/h、優選為每米紡絲區40至1100m³/h并且優選每米紡絲區50至1000m³/h。在此，根據本發明，經由cd抽吸開口區域比經由關于紡絲區相對置的cd抽吸開口區域抽吸更高的體積流。

可行的是，在根據本發明的設備中在抽吸側(尤其在cd抽吸開口區域的區域中)由于體積流被節流而出現表面污物或變臟，它們尤其通過冷凝物形成。所述污物能夠通過適宜的氣體引導而減少。根據本發明的一種實施方式，在至少一個抽吸開口區域或cd抽吸開口區域的區域中的遭受污物危害的面通過接收、尤其吸收、吸附和/或隔離污物或冷凝物的覆蓋材料或覆蓋帶覆蓋。在此，覆蓋材料或覆蓋帶以適宜的方式固定在受危害的面上。熔噴非織造織物等例如能夠用于覆蓋。替選地或附加地，根據一個推薦的實施方案變型形式，遭受污物危害的面可調溫、尤其可加熱，以避免污染或冷凝物形成。

本發明基于如下認識：當一方面實現單體抽吸的前述特征時并且當另一方面在構造紡絲板時或關于紡絲板的毛細管方面遵守特定的條件時，根據本發明的技術問題能夠特別有效地解決。在此，“紡絲板的毛細管”是指下述通道：用于借助紡絲板紡出的長絲的塑料熔融物引導穿過所述通道。按照根據本發明的一個特別優選的實施方式，紡絲板具有1至6個毛細管/cm²、優選具有2至5個毛細管/cm²、優選2至4.5個毛細管/cm²、尤其2至4個毛細管/cm²并且非常優選2.2至3.2個毛細管/cm²的毛細管密度。推薦的是，紡絲板在紡絲板的中心區域中的毛細管密度比在紡絲板的外部區域中更小，并且優選在紡絲板的中心區域中的毛細管密度為0至1個毛細管/cm²。推薦地，毛細管的內直徑為0.2至0.9mm、尤其為0.3至0.8mm。紡絲板的所述優選的特征在本發明的范圍中結合體積流的不同的抽吸在根據本發明的單體抽吸中被證實為是特別有效的。

適宜地，紡絲區深度為120至400mm、優選為150至350mm、非常優選為170至300mm并且特別優選為185至270mm。在此，“紡絲區深度”尤其是指所紡出的長絲束沿機器方向的延伸尺寸。根據本發明的特別推薦的實施方式，紡絲區深度為195至260mm。在前述紡絲區深度中，根據本發明的技術問題能夠無困難地解決并且能夠避免或者與已知措施相比明顯減少在所鋪設的紡粘型非織造織物帶中的缺陷或癡點。在從實踐中已知的措施中，尤其在較大的紡絲區深度的情況下在所鋪設的紡粘型非織造織物帶中出現不希望的不均勻性或癡點。所述缺點能夠借助根據本發明的設備有效地避免。

根據本發明的設備的一個特別推薦的實施方式的特征在于，沿長絲流動方向在單體抽吸裝置的下游設有冷卻裝置以及連接于該冷卻裝置的拉伸單元。推薦的是，拉伸單元具有沿長絲流動方向會聚的中間通道以及連接于中間通道上的拉伸通道。根據本發明的特別優選的實施方式，中間通道具有至少兩個沿長絲流動方向依次相繼或上下相疊地設置的會聚的通道部段。推薦地，沿長絲流動方向的第一或上部的通道部段具有比沿長絲流動方向第二或下部的通道部段更小的長度。優選的是，中間通道的第一或上部的會聚的通道部段的張角比中間通道的第二或下部的會聚的通道部段的張角更大。在本發明的范圍中，中間通道或中間通道的下部的會聚的通道部段轉入拉伸單元的拉伸通道中或轉入向下?tīng)可焱ǖ乐小Ｖ虚g通道或中間通道的下部的通道部段和拉伸通道或向下?tīng)可焱ǖ涝诖丝梢曰旧暇哂型瑯拥臅?huì)聚。

適宜地，沿長絲流動方向在拉伸單元下游設有至少一個擴散器以及連接于其上的用于將長絲鋪設成紡粘型非織造織物的鋪設裝置。特別優選的是，在本發明的范圍中，沿長絲流動方向在拉伸單元下游設有至少兩個擴散器、尤其兩個擴散器，并且在此經證實可行的是，在兩個擴散器之間設有用于使環境空氣進入的至少一個環境空氣進入間隙或一個環境空氣進入間隙。根據本發明的設備的一個特別推薦的實施方式的特征在于，包括冷卻裝置和拉伸單元的組合體構成為封閉的系統，除了在冷卻裝置中的冷卻空氣的輸送以外沒有到這個封閉的系統中的其它空氣輸送。本發明基于下述認識：根據本發明的單體抽吸裝置尤其結合這樣的封閉系統最佳地工作。

為了解決技術問題，本發明此外教導一種用于由連續長絲、尤其由熱塑性塑料制成的連續長絲制造紡粘型非織造織物的方法，其中，長絲借助于紡絲板紡出，在紡絲板的區域中、尤其在紡絲板下方的長絲形成腔中抽吸在紡絲過程中產生的氣體(單體抽吸)，

其中，通過至少兩個沿機器方向依次相繼地設置的cd抽吸開口區域分別抽吸所產生的氣體的至少一個體積流，通過一個cd抽吸開口區域抽吸的體積流比通過另外的cd抽吸開口區域抽吸的體積流更大，其中，長絲隨后被冷卻和拉伸并且最終在鋪設裝置上鋪設成紡粘型非織造織物。

根據本發明的方法的一個被證實為特別有效的實施方式的特征在于，長絲以100kg/h/m至350kg/h/m的流量、優選以150kg/h/m至320kg/h/m的流量、優選以180kg/h/m至300kg/h/m的流量、并且非常優選以200kg/h/m至300kg/h/m的流量制造。本發明基于下述認識：根據本發明的技術問題(尤其避免紡粘型非織造織物帶中的不均勻性和缺陷)尤其即使在較高的流量下也能夠毫無問題地解決。在本發明的范圍中，長絲以2000m/min至4200m/min、優選2200m/min至4000m/min、并且尤其2300m/min至3900m/min的紗線速度制造。

本發明基于如下認識：借助根據本發明的設備和借助根據本發明的方法可制成紡粘型非織造織物，所述紡粘型非織造織物的突出之處在于出色的均勻性并且?guī)缀醪痪哂邪V點或缺陷。借助根據本發明的設備能夠盡可能避免開始所述的不利的小滴以及硬片或者將其減少到最小。特別有利的是，近似無錯的非織造織物鋪設即使在深或?qū)挼募徑z區中并且在高流量以及在高紗線速度下也能夠?qū)崿F(xiàn)。除了根據本發明的單體抽吸，基本上不需要其它耗費的措施來實現根據本發明的優點。尤其不需要用于有效地解決技術問題的耗費的附加設備部件。在本發明的范圍中特別重要的是一方面單體抽吸特征和另一方面紡絲板設計方案的結合。為此參見上述的紡絲板的毛細管特征。其結果是，借助根據本發明的設備并且借助根據本發明的方法在相對深的紡絲區和相對高的流量的情況下能夠?qū)崿F(xiàn)意想不到地均勻的并且無錯的紡粘型非織造織物鋪設。這就此而言是意想不到的，因?yàn)樵谥两駷橹挂阎脑O(shè)備和方法中在較高的流量下通常增加缺陷率。在所實現的顯著的優點方面，根據本發明的設備的突出之處在于簡單性和相對低的成本。

附圖說明

下面借助示出僅一個實施例的視圖詳細闡述本發明。附圖以示意圖示出：

圖1示出根據本發明的設備的豎直剖視圖；

圖2示出圖1中的放大的局部，更確切地說，

a)具有根據現有技術的單體抽吸；

b)具有根據本發明的單體抽吸；和

圖3示出根據本發明的單體抽吸裝置的透視圖。

具體實施方式

附圖示出用于由連續長絲23制造紡粘型非織造織物22的根據本發明的設備，其中，所述連續長絲23尤其由熱塑性塑料制成或者基本上由其制成。連續長絲23借助紡絲板1紡出并且在紡絲板1下方的長絲形成腔29中引導穿過用于抽吸在紡絲過程中產生的氣體的單體抽吸裝置2。沿長絲流動方向在所述單體抽吸裝置2下游或下方設有用于冷卻連續長絲的冷卻裝置3。優選地并且在實施例中，所述冷卻裝置3具有進氣室，所述進氣室在實施例中被分為兩個小室部段13、14。從這兩個小室部段13、14能夠優選地并且在實施例中分別在長絲束的方向上輸送具有不同溫度的工藝空氣或冷卻空氣。拉伸單元15沿長絲流動方向連接到冷卻裝置3上。所述拉伸單元15優選地并且在實施例中具有沿長絲流動方向會聚的中間通道24以及連接于該中間通道上的拉伸通道25。推薦地并且在實施例中，包括冷卻裝置3和拉伸單元15的組合體構成為封閉的系統。在該封閉的系統中，除了在冷卻裝置3中的冷卻空氣或工藝空氣的輸送以外沒有其它空氣輸送。根據本發明的優選的實施方式，沿長絲流動方向在拉伸單元15上連接有至少一個擴散器17、18。適宜地并且在實施例中，設有兩個上下相疊或依次相繼地設置的擴散器17、18。推薦的是，在兩個擴散器17、18之間設置用于使環境空氣進入的環境空氣進入間隙28。優選地并且在實施例中，緊接著擴散器17、18，連續長絲23在鋪設裝置16上被鋪設成紡粘型非織造織物帶。優選地并且在實施例中，鋪設裝置16構成為連續環繞的鋪設篩帶。

根據本發明，在紡絲板1的區域中設置有用于抽吸在紡絲過程中產生的氣體的單體抽吸裝置2。優選地并且在實施例中，單體抽吸裝置2在紡絲板1下方設置在長絲形成腔29中。推薦地并且在實施例中，該單體抽吸裝置2具有兩個沿機器方向依次相繼地設置的、分別橫向于機器方向延伸的并且關于紡絲區4相對置的cd抽吸開口區域5、6。cd抽吸開口區域5、6優選地并且在實施例中設置在相對置的、沿cd方向延伸的并且界定長絲成形腔29的側壁26中。所述關于紡絲區4相對置的cd抽吸開口區域5、6優選地并且在實施例中分別構成為橫向于或垂直于機器方向延伸的cd抽吸間隙7、8。優選地并且在實施例中，兩個cd抽吸間隙7、8分別被分成多個cd抽吸間隙部段7’、8’。所述cd抽吸間隙部段7’、8’優選地并且在實施例中并排地設置以及設置在相同的豎直高度上。在本發明的范圍中，兩個相對置的cd抽吸間隙7、8設立成，使得經由兩個cd抽吸間隙7、8中的其中一個能夠比經由相對置的另一個cd抽吸間隙7、8抽吸更高的氣體體積流。在實施例中，通過沿機器方向觀察位于下游的cd抽吸間隙8(紡粘型非織造織物帶的流出側)能夠比沿機器方向觀察位于前方的cd抽吸間隙7(紡粘型非織造織物帶的流入側)抽吸更高的體積流va。在此，體積流的比值va/ve在本實施例中可以為3:1。在實施例中，沿機器方向觀察位于下游的cd抽吸間隙8(流出側)的豎直間隙高度ha比沿機器方向觀察位于前方的cd抽吸間隙7(流入側)的豎直間隙高度he更大。但是通過沿機器方向觀察位于前方的cd抽吸間隙7(紡粘型非織造織物帶的流入側)也可以比通過沿機器方向觀察位于下游的cd抽吸間隙8(紡粘型非織造織物帶的流出側)抽吸更高的體積流ve。然后能夠根據上述說明幾乎相反地設置體積流和豎直間隙高度的比值。

紡粘紡絲區4的深度t在實施例中為200mm，并且在實施例中以230kg/h/m的流量以及以3300m/min的紗線速度工作。

根據優選的實施方式并且在實施例中，單體抽吸裝置2此外具有兩個沿機器方向延伸的關于紡絲區4相對置的md抽吸開口區域9、10。md抽吸開口區域9、10優選地并且在實施例中設置在相對置的沿md方向延伸的并且界定長絲形成腔的端壁27中。端壁27適宜地連接到沿cd方向延伸的側壁26上。在此，側壁26(沿cd方向)在此推薦地并且在實施例中比側壁27(沿md方向)更長或明顯更長。md抽吸開口區域9、10優選地并且在實施例中構成為兩個相對置的并且沿md方向延伸的md抽吸間隙11、12。md抽吸間隙11、12此外適宜地并且在實施例中設置在相同的豎直高度上以及也設置在與cd抽吸間隙7、8相同的豎直高度上。md抽吸間隙11、12也優選地并且在實施例中分別被分為md抽吸間隙部段11’、12’，更確切地說，推薦地并且在實施例中分別被分為兩個md抽吸間隙部段11’、12’。

適宜地并且在實施例中，用于經由cd抽吸間隙7、8抽吸的氣體的收集室19、20與每個cd抽吸間隙7、8相關聯。在此，多個用于在單體抽吸的范圍中抽吸氣體的吸入管路21連接到每個收集室19、20上。經由吸入管路21，優選地并且在實施例中，每個收集室19、20分別與收集管32、33連接。適宜地，用于抽吸氣體的至少一個未示出的(例如呈泵的形式的)抽吸單元99連接到收集管32、33上。此外，吸入管路21能夠具有(例如呈阻斷閥門的形式的)阻斷元件，并且借助所述阻斷元件，經由相對置的cd抽吸間隙7、8也能夠分別調節所抽吸的體積流。優選的是，收集管32、33除了cd抽吸間隙7、8以外也與兩個相對置的md抽吸間隙11、12相關聯。經由所述md抽吸間隙11、12抽吸的氣體因此也收集在收集管32、33中。在圖3中此外可見，在收集室19、20中設有用于所抽吸的氣體的導向板30、31。

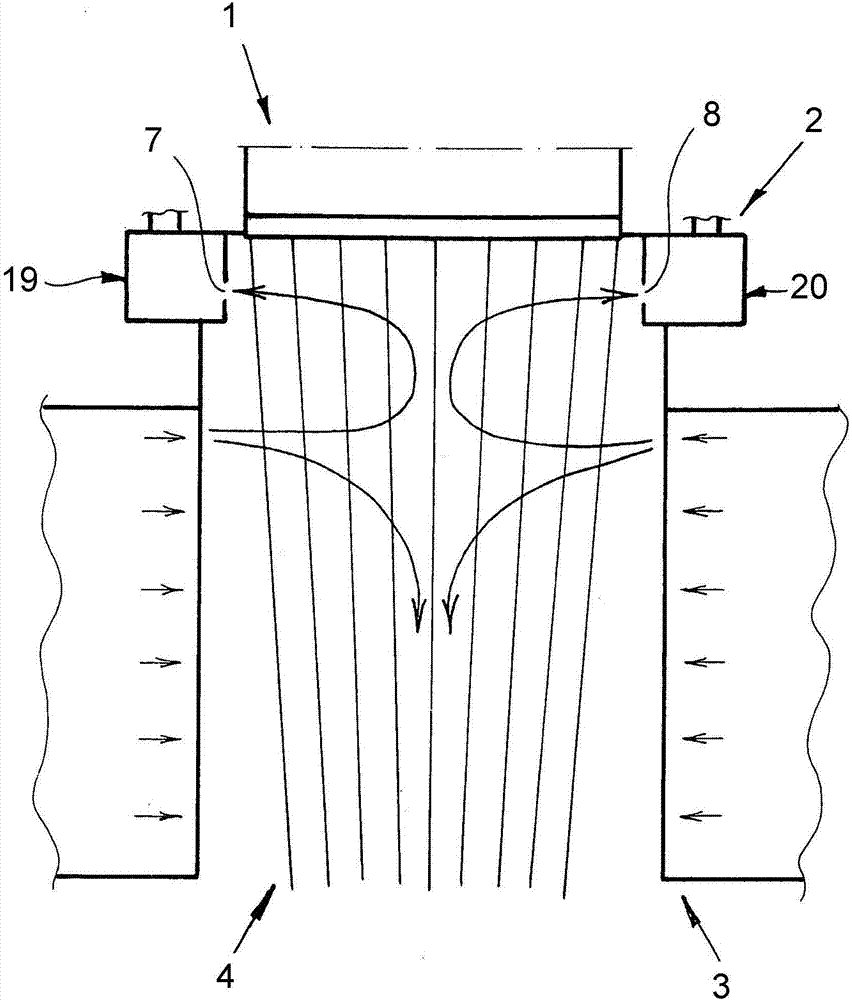

圖2a和2b的可比的觀察示出在根據現有技術的單體抽吸中的氣體流(圖2a)和在根據本發明的單體抽吸中的氣體流(圖2b)。在此，在圖2a中示出的根據現有技術的單體抽吸裝置2經由兩個關于紡絲區4相對置的cd抽吸開口區域5、6分別抽吸相同的氣體體積流。在此可見的是，借助于紡絲板1紡出的長絲束在其中心未被氣體流加載。本發明就此而言基于下述認識：在用于在長絲上形成小滴和/或形成硬片的設計方案中因此可能(如開始所述那樣)在所鋪設的紡粘型非織造織物帶中產生癡點或缺陷。而在根據本發明的單體抽吸中(如在圖2b中可見那樣)在紡絲區4的一側上抽吸更高的體積流。在實施例中，經由沿機器方向觀察位于下游的cd抽吸間隙8(紡粘型非織造織物帶的流出側)比通過沿機器方向觀察位于前方的cd抽吸間隙7(紡粘型非織造織物帶的流入側)抽吸更高的體積流va。如在圖2b中此外可見，這引起，通過氣體流，設置在所紡出的長絲束的中心中的長絲也被氣體流加載。本發明基于下述認識：因此能夠有效地避免在長絲上形成小滴和硬片，進而也能夠避免在所鋪設的紡粘型非織造織物帶中的癡點或缺陷。在圖2a和2b中此外也示出冷卻空氣引入到冷卻裝置3中。所流入的冷卻空氣在此通過向下指向的箭頭標識。
