本實用新型涉及漂白機設備技術領域，具體為一種織物原料蒸洗漂白機。

背景技術：

漂白機的類型有J形箱式、翻板式、履帶式、軋卷式、疊卷式及R—BOX式等。它們可用于汽蒸退漿、煮練和漂白。J形箱由直箱和彎箱兩部分組成，通常用不銹鋼板制成。容布量一般應考慮汽蒸時間為1.5h左右。車速應根據織物特點、汽蒸時間、容布量和前后設備條件而定。蒸汽噴射器安裝在靠近J形箱進口處的加熱管內，以免蒸汽從進布口外溢。飽和蒸汽通過噴射器內布滿于加熱管的小孔，直接分散噴射至管內以加熱通過該管的繩狀織物。J形箱除保溫外，箱內不安裝直接蒸汽加熱裝置，箱內織物溫度約100℃。J形箱頂部有一個便于啟閉，以便及時處理故障的箱蓋，為保證密封，常用水封口。箱上部有一對六角車，將織物拖入箱內。六角車下方裝有一對擺布斗，使織物能按縱向均勻堆放。箱內織物堆置高度須保持在一定范圍內，以保證汽蒸練漂所需的作用時間，井防止堆置過高而影響多角形牽引輥不能正常牽引導布，甚至使該輥和擺布裝置損壞。箱外有一柱復擺動的導布瓷圈，可使織物按橫向均勻堆放。內加熱式平幅J形箱的加熱裝置設在直箱和彎箱的連接處。織物進入箱內直接與飽和蒸汽接觸進行汽蒸，其溫度可達103℃左右。

目前的漂白機在實際使用過程中存在許多不足之處，織物以折疊狀堆置于箱內，井被上部布層堆壓沿箱內壁滑動，易產生擦傷、折痕及緯斜，進而影響加工效率產品質量，因此需要一種織物原料蒸洗漂白機。

技術實現要素：

本實用新型的目的在于提供一種織物原料蒸洗漂白機，以解決上述背景技術中提出的織物以折疊狀堆置于箱內，井被上部布層堆壓沿箱內壁滑動，易產生擦傷、折痕及緯斜，進而影響加工效率產品質量問題。

為實現上述目的，本實用新型提供如下技術方案：一種織物原料蒸洗漂白機，包括氣蒸器和機體外殼,所述氣蒸器的內部安裝有氣蒸區，所述氣蒸區的中心處安裝有蒸汽管，所述氣蒸區的一側安裝有驅動輥，所述驅動輥的下方安裝有第一落布輥，所述第一落布輥的一側安裝有第二落布輥，所述第二落布輥的下方安裝有第二落布斗，所述第二落布斗的下方安裝有第一落布斗，所述第一落布斗的下方安裝有傳動電機，所述第一落布斗的一側安裝有傳送履帶，所述傳送履帶的中心處安裝有傳送輥，所述氣蒸器的前方外壁上安裝有控制面板，所述機體外殼安裝在氣蒸器一側，所述機體外殼的一側安裝有水封出布口。

優選的，所述氣蒸器的一側安裝有進布口。

優選的，所述氣蒸器的底端安裝有機體底座。

優選的，所述控制面板由顯示屏、輸入軟盤、電源開關和急停按鈕共同組成。

優選的，所述氣蒸器的頂端安裝有驅動電機。

與現有技術相比，本實用新型的有益效果是：該設備結構科學合理，使用安全方便；能夠實現整個練漂工序的機械化、連續化和自動化。大大減輕了工人的勞動強度，縮短了生產周期，提高了勞動生產率；設置有第二落布斗和第一落布斗兩個落布斗，能夠將針織物及時的進行疏導，避免織物以折疊狀堆置于箱內，進而避免被上部布層堆壓沿箱內壁滑動，降低產生擦傷、折痕及緯斜的情況，進而提高加工效率同時能夠保證產品質量；設置有蒸汽管，蒸汽管安裝在靠近氣蒸器進口處的氣蒸區內，以免蒸汽從進布口外溢。飽和蒸汽通過蒸汽管內布滿于加熱管的小孔，直接分散噴射至管內以加熱通過該管的繩狀織物。

附圖說明

圖1為本實用新型的結構示意圖；

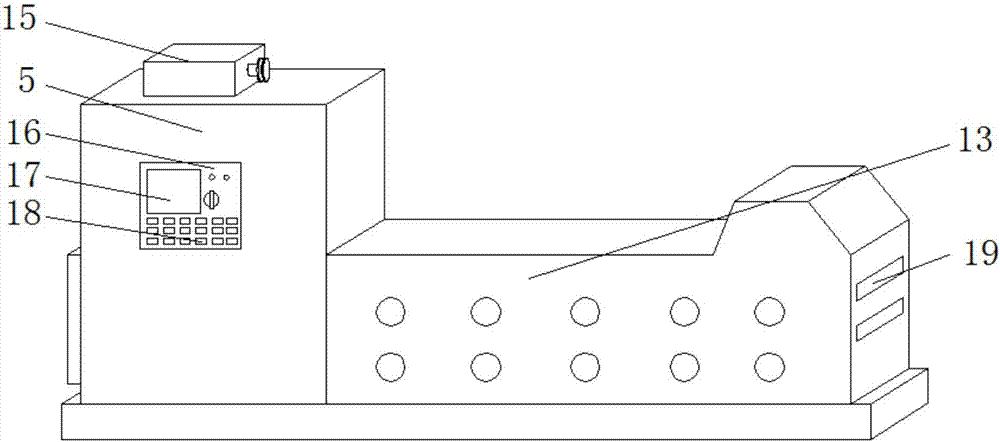

圖2為本實用新型外部的結構示意圖。

圖中：1-驅動輥；2-氣蒸區；3-蒸汽管；4-進布口；5-氣蒸器；6-傳動電機；7-機體底座；8-第一落布輥；9-第二落布輥；10-第二落布斗；11-第一落布斗；12-傳送輥；13-機體外殼；14-傳送履帶；15-驅動電機；16-控制面板；17-顯示屏；18-輸入軟盤；19-水封出布口。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1和圖2，本實用新型提供的一種織物原料蒸洗漂白機實施例：一種織物原料蒸洗漂白機，包括氣蒸器5和機體外殼13,氣蒸器5的內部安裝有氣蒸區2，氣蒸區2的中心處安裝有蒸汽管3，蒸汽管用于提供工作所需的蒸汽，氣蒸區2的一側安裝有驅動輥1，驅動輥用于帶動針織物離開氣蒸區2，驅動輥1的下方安裝有第一落布輥8，第一落布輥8的一側安裝有第二落布輥9，第二落布輥9的下方安裝有第二落布斗10，第二落布斗10的下方安裝有第一落布斗11，第一落布斗11的下方安裝有傳動電機6，傳動電機用于為傳送履帶14提供動能，第一落布斗11的一側安裝有傳送履帶14，傳送履帶14的中心處安裝有傳送輥12，氣蒸器5的前方外壁上安裝有控制面板16，機體外殼13安裝在氣蒸器5一側，機體外殼13的一側安裝有水封出布口19，氣蒸器5的一側安裝有進布口4，氣蒸器5的底端安裝有機體底座7，控制面板16由顯示屏17、輸入軟盤18，電源開關和急停按鈕共同組成，氣蒸器5的頂端安裝有驅動電機15。

工作原理；該織物原料蒸洗漂白機使用時，首先檢查機體各個零部件有無破損現象，進而去報機體能夠安全高效的工作，隨后通過氣蒸器5外部的控制面板16接通電源，并通過顯示屏17和輸入軟盤18進行工作參數的設定，然后織物浸軋練漂液后便進入氣蒸器5，先在上下導布輥牽引過程中倍蒸汽管3進行汽蒸，然后驅動電機16帶動傳送輥12將針織物帶出，繼續進行汽蒸，隨后在第一落布輥8和第二落布輥9，由最后當織物由第二落布斗10和第一落布斗11的引導作用下進入到傳送履帶14，隨之傳送履帶14在傳動電機6和傳送輥12的作用下開始工作并將針織物送到水封出布口19處，被出布輥牽引出箱。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
