本發明涉及一種送紗機，具體為一種用于紡織生產的送紗機，屬于紡織送紗應用技術領域。

背景技術：

隨著人們生活的快速發展，紡織生產在人們生活中占據的地位越來越重要，紡織原意是取自紡紗與織布的總稱，隨著紡織知識體系和學科體系的不斷發展和完善，特別是非織造紡織材料和三維復合編織等技術產生后，現在的紡織已經不僅是傳統的手工紡紗和織布，也包括無紡布技術，現代三維編織技術，現代靜電納米成網技術等生產的服裝用、產業用、裝飾用紡織品。

在紡織生產中，送紗機不可或缺，其主要對紡紗倉提供紗線，保證其正常紡紗生產。現有的送紗機存在著送紗效率慢，紗線易纏繞，送紗不穩定，送紗張力不可自由調節，適配性低的缺點，因此，針對上述問題提出一種用于紡織生產的送紗機。

技術實現要素：

本發明的目的就在于為了解決上述問題而提供一種用于紡織生產的送紗機。

本發明通過以下技術方案來實現上述目的，一種用于紡織生產的送紗機，包括儲紗倉，所述儲紗倉下方設置第一送紗架，且所述第一送紗架一側設置上滑槽，所述上滑槽下方設置第二送紗架，且所述第二送紗架一側設置下滑槽，所述下滑槽下方設置續紗盤，且所述續紗盤下方設置紡紗倉，所述紡紗倉一側設置電機盤，且所述電機盤下方設置底座，所述儲紗倉內部設置卷紗盤，且所述第二送紗架上設置抓架，所述抓架一側設置傳動帶，且所述傳動帶下方設置送紗輥，所述送紗輥下方設置連接擺桿，且所述連接擺桿下方設置擺動支架，所述擺動支架一側設置活動支架，且所述抓架上設置穿接環，所述活動連架上設置內滑槽，且所述內滑槽一側設置滑桿，所述送紗輥上設置送紗圈，且所述送紗圈上設置卷槽，所述卷槽一側設置距離感應器。

優選的，為了使該送紗機在輸送不同紗線時能快捷、靈活調節其張力，保證該裝置適配的廣泛性及送紗的高質量，所述電機盤與所述第一送紗架、第二送紗架均呈活動連接。

優選的，為了使該送紗機送紗更加高效，所述送紗輥上設置若干個送紗圈。

優選的，為了使送紗架能夠靈活上下提、撐，所述內滑槽為圓弧形結構。

優選的，為了使送紗輥在工作時更加平穩，所述第一送紗架上設置若干個抓架。

優選的，為了使送紗輥被固定更加牢靠，所述活動連架為三角錐形結構。

優選的，為了使該送紗機紗線的儲量更高，減少填紗次數，所述儲紗倉內部設置若干個卷紗盤。

優選的，為了使該送紗機工作時更加穩固牢靠，所述紡紗倉下方設置若干個底座。

本發明的有益效果是：該送紗機采用第一送紗架及第二送紗架分段式進行輸送紗線，且送紗輥的若干個送紗圈同時工作，保證了工作的高效性，送紗圈上的距離感應器在送紗圈相互接近時，將送紗圈逆向推移，避免紗線纏繞，保證送紗的穩定性及連續性；第一送紗架和第二送紗架可隨著活動連架在滑槽內上下調節滑動，并配合抓架將送紗輥拉、撐，以輕松改變該送紗機送紗的張力，保證該送紗機在輸送不同紗線時能快捷、靈活調節其張力，保證該裝置適配的廣泛性及送紗的高質量；該送紗機操作方便，各構件連接靈活。

附圖說明

圖1為本發明整體結構示意圖。

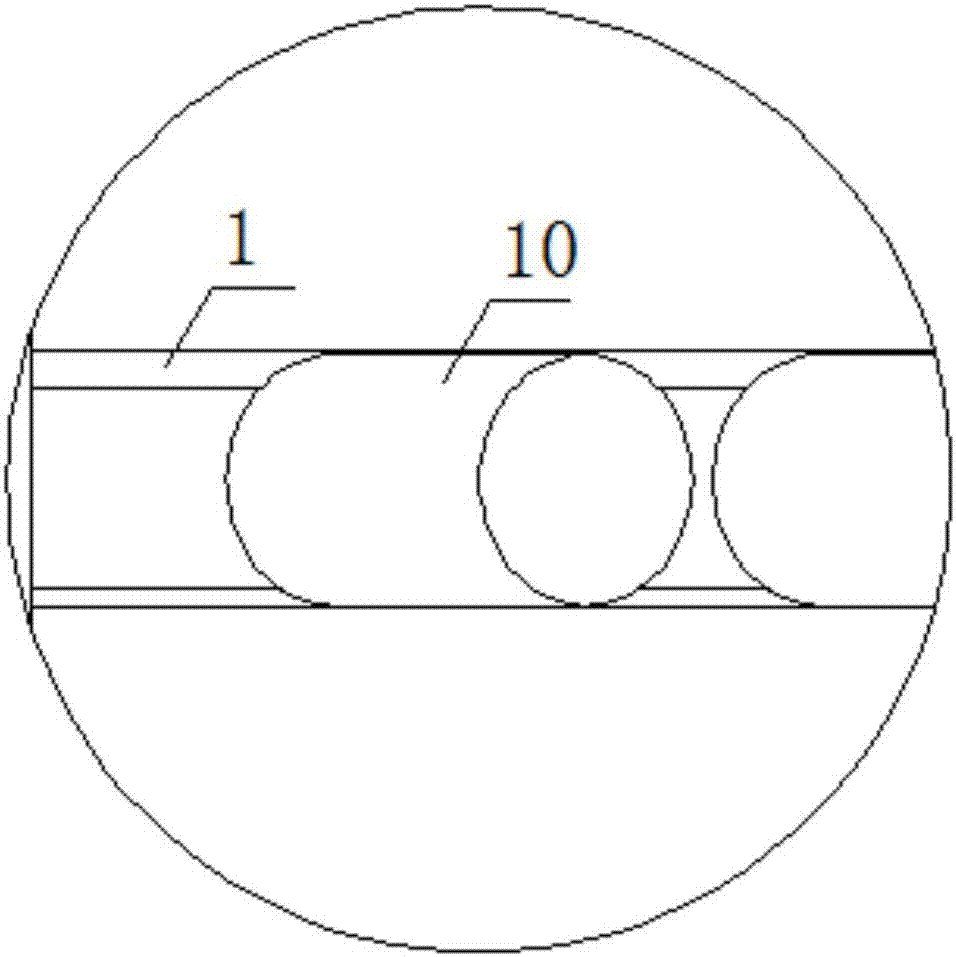

圖2為本發明儲紗倉局部結構示意圖。

圖3為本發明第一送紗架局部結構示意圖。

圖4為本發明抓架結構示意圖。

圖5為本發明活動連架結構示意圖。

圖6為本發明送紗輥結構示意圖。

圖7為本發明送紗圈結構示意圖。

圖中：1、儲紗倉；2、第一送紗架；3、上滑槽；4、第二送紗架；5、下滑槽；6、續紗盤；7、紡紗倉；8、電機盤；9、底座；10、卷紗盤；11、抓架；12、傳動帶；13、送紗輥；14、連接擺桿；15、擺動支架；16、活動連架；17、穿接環；18、內滑槽；19、滑桿；20、送紗圈；21、卷槽；22、距離感應器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-7所示，一種用于紡織生產的送紗機，包括儲紗倉1，儲紗倉1下方設置第一送紗架2，且第一送紗架2一側設置上滑槽3，上滑槽3下方設置第二送紗架4，且第二送紗架4一側設置下滑槽5，下滑槽5下方設置續紗盤6，且續紗盤6下方設置紡紗倉7，紡紗倉7一側設置電機盤8，且電機盤8下方設置底座9，儲紗倉1內部設置卷紗盤10，且第二送紗架4上設置抓架11，抓架11一側設置傳動帶12，且傳動帶12下方設置送紗輥13，送紗輥13下方設置連接擺桿14，且連接擺桿14下方設置擺動支架15，擺動支架15一側設置活動支架16，且抓架11上設置穿接環17，活動連架16上設置內滑槽18，且內滑槽18一側設置滑桿19，送紗輥13上設置送紗圈20，且送紗圈20上設置卷槽21，卷槽21一側設置距離感應器22。

作為本發明的一種技術優化方案，電機盤8與第一送紗架2、第二送紗架4均呈活動連接，使該送紗機在輸送不同紗線時能快捷、靈活調節其張力，保證該裝置適配的廣泛性及送紗的高質量。

作為本發明的一種技術優化方案，送紗輥13上設置若干個送紗圈20，使該送紗機送紗更加高效。

作為本發明的一種技術優化方案，內滑槽18為圓弧形結構，使送紗架能夠靈活上下提、撐。

作為本發明的一種技術優化方案，第一送紗架2上設置若干個抓架11，使送紗輥13在工作時更加平穩。

作為本發明的一種技術優化方案，活動連架16為三角錐形結構，使送紗輥13被固定更加牢靠。

作為本發明的一種技術優化方案，儲紗倉1內部設置若干個卷紗盤10，使該送紗機紗線的儲量更高，減少填紗次數。

作為本發明的一種技術優化方案，紡紗倉7下方設置若干個底座9，使該送紗機工作時更加穩固牢靠。

本發明在使用時，首先，將用于紡織生產的送紗機位置固定，其次，在使用該送紗機時，通過送紗輥13的若干個送紗圈20同時工作，保證了工作的高效性，距離感應器22型號為orap-29044，送紗圈20上的距離感應器22在送紗圈20相互接近時，將送紗圈20逆向推移，避免紗線纏繞，保證送紗的穩定性及連續性；通過第一送紗架2和第二送紗架4隨著活動連架16在滑槽內上下調節滑動，并配合抓架11將送紗輥13拉、撐，以輕松改變該送紗機送紗的張力，保證該送紗機在輸送不同紗線時能快捷、靈活調節其張力，保證該裝置適配的廣泛性及送紗的高質量。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
