本實用新型涉及紡織領域，尤其是一種紡織絲擋風裝置。

背景技術：

近年來，隨著科技的進步，社會的發展，我國的紡織行業得到了快速的發展，隨之而來的是紡織設備的快速發展。

眾所周知，紡織絲在生產過程中容易被風吹斷，需要停機對紡織絲進行處理，嚴重影響紡織效率。而如果將紡織絲密閉起來，紡織絲則很容易發霉和變質，不但影響紡織效率，還影響紡織質量，不利于提高企業市場競爭力。

技術實現要素：

本實用新型的技術任務是針對上述現有技術中的不足提供一種紡織絲擋風裝置，該擋風裝置可以有效解決紡織絲生產過程中被風吹斷的問題，同時可以保持紡織絲的通風效果。

本實用新型解決其技術問題所采用的技術方案是：該種紡織絲擋風裝置，其特征是，其結構包括一個豎向設置的擋板，所述的擋板內嵌有一個下開口的腔體，所述的腔體兩側的擋板上橫向設有若干與腔體相連通的通孔；

所述的腔體底部通過第一連接管與風量調節箱的頂部固定連接，風量調節箱的左側面通過第二連接管與抽風機固定連接，抽風機的左側設有出風管；

所述的出風管與第二連接管之間設有回風管，回風管上設有控制閥。

優選的，所述的風量調節箱包括一箱體，所述的箱體中豎向設有一個可以左右滑動的擋塊，所述的擋塊右側轉動鉚接有螺桿，所述的螺桿右端部穿出箱體側壁且在外端部設有把手。

優選的，所述的箱體的右側壁上設有與螺桿相配合的螺孔。

優選的，所述的腔體中橫向設有若干活性炭棒。

優選的，所述的擋板的左右側面上分別設有過濾網。

優選的，所述的把手的外表面包裹有橡膠套。

本實用新型具有以下突出的有益效果：

1、由于其結構包括一個豎向設置的擋板，所述的擋板內嵌有一個下開口的腔體，所述的腔體兩側的擋板上橫向設有若干與腔體相連通的通孔，因此，使用時，擋板可以起到擋風的作用，防止紡織絲吹斷，同時下開口的腔體和通孔可以起到通風的作用，可以有效防止紡織絲霉變和變質，它是一個節能、環保設備，具有很好的推廣利用價值。

2、由于所述的腔體底部通過第一連接管與風量調節箱的頂部固定連接，風量調節箱的左側面通過第二連接管與抽風機固定連接，抽風機的左側設有出風管，因此，使用時，在抽風機的作用下，可以將擋板兩側的空氣向下吸收，可以改變吹向紡織絲的風的風向，進一步防止紡織絲被風吹斷，同時有利于擋板兩側的空氣流通，防止紡織絲的霉變和變質；風量調節箱可以根據周圍環境調節抽風量的大小，有利于保護紡織絲。

3、由于所述的出風管與第二連接管之間設有回風管，回風管上設有控制閥，因此，使用時，回風管可以進一步對抽風量進行調節，便于對紡織線起到進一步的保護作用。

4、由于所述的風量調節箱包括一箱體，所述的箱體中豎向設有一個可以左右滑動的擋塊，所述的擋塊右側轉動鉚接有螺桿，所述的螺桿右端部穿出箱體側壁且在外端部設有把手，因此，使用時，通過旋擰把手，可以將擋塊實現左右移動，通過遮擋第一連接管的管徑，從而實現風量的調節。

5、由于所述的腔體中橫向設有若干活性炭棒，因此，使用時，活性炭棒可以吸附潮氣，有利于紡織絲周圍環境的干燥，防止發霉變質。

6、由于所述的擋板的左右側面上分別設有過濾網，因此，使用時，過濾網可以阻擋擋板兩側的灰塵，防止通孔和腔體的堵塞。

附圖說明

圖1是本實用新型的結構示意圖；

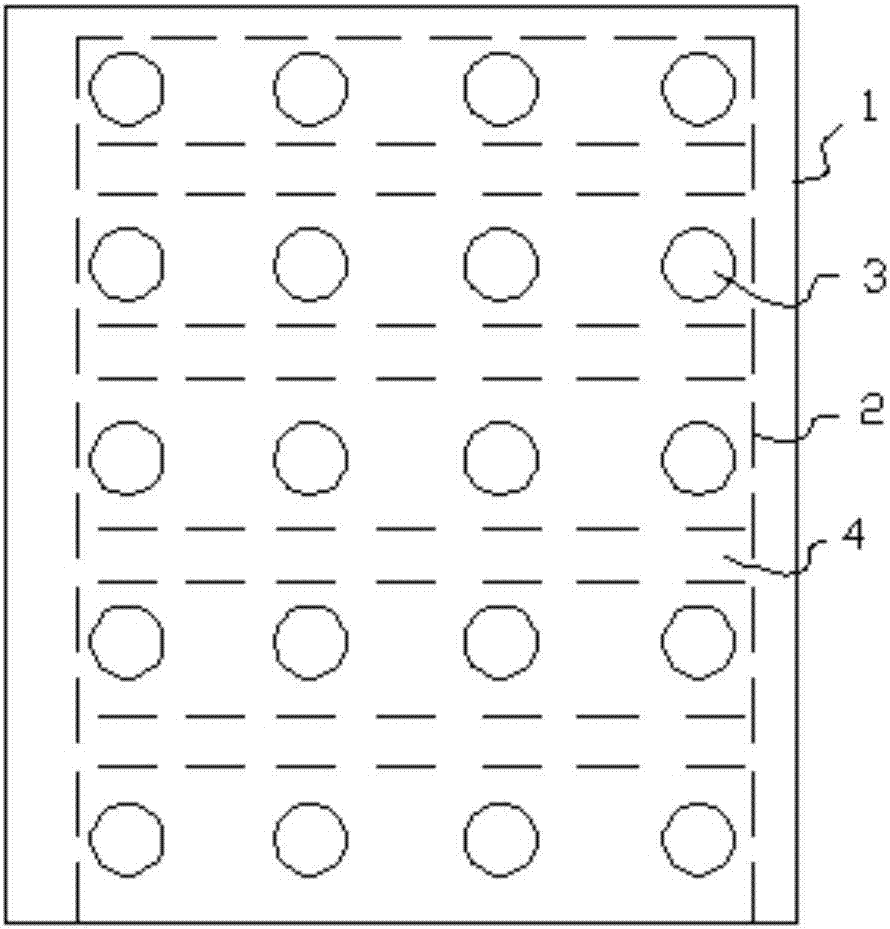

圖2是圖1中擋板的右視結構示意圖。

附圖標記說明：1擋板，2腔體，3通孔，4活性炭棒，5第一連接管，6風量調節箱，7擋塊，8螺桿，9把手，10第二連接管，11抽風機，12出風管，13回風管，14控制閥。

具體實施方式

下面結合附圖對本實用新型的實施例進行說明，實施例不構成對本實用新型的限制：

如圖1、圖2所示，該種紡織絲擋風裝置，其結構包括一個豎向設置的擋板1，所述的擋板1內嵌有一個下開口的腔體2，所述的腔體2兩側的擋板1上橫向設有若干與腔體2相連通的通孔3。使用時，擋板可以起到擋風的作用，防止紡織絲吹斷，同時下開口的腔體和通孔可以起到通風的作用，可以有效防止紡織絲霉變和變質。

上述實施例中，具體的，所述的腔體2底部通過第一連接管5與風量調節箱6的頂部固定連接，風量調節箱6的左側面通過第二連接管10與抽風機11固定連接，抽風機11的左側設有出風管12。使用時，在抽風機的作用下，可以將擋板兩側的空氣向下吸收，可以改變吹向紡織絲的風的風向，進一步防止紡織絲被風吹斷，同時有利于擋板兩側的空氣流通，防止紡織絲的霉變和變質；風量調節箱可以根據周圍環境調節抽風量的大小，有利于保護紡織絲。

上述實施例中，具體的，所述的出風管12與第二連接管10之間設有回風管13，回風管13上設有控制閥14。使用時，回風管可以進一步對抽風量進行調節，便于對紡織線起到進一步的保護作用。

上述實施例中，更為具體的，所述的風量調節箱6包括一箱體，所述的箱體中豎向設有一個可以左右滑動的擋塊7，所述的擋塊7右側轉動鉚接有螺桿8，所述的螺桿8右端部穿出箱體側壁且在外端部設有把手9。使用時，通過旋擰把手，可以將擋塊實現左右移動，通過遮擋第一連接管的管徑，從而實現風量的調節。

上述實施例中，更為具體的，所述的箱體的右側壁上設有與螺桿8相配合的螺孔（圖中未示出）。便于與螺桿相配合，通過旋擰螺桿實現擋塊的左右調節。

上述實施例中，更為具體的，所述的腔體2中橫向設有若干活性炭棒4。使用時，活性炭棒可以吸附潮氣，有利于紡織絲周圍環境的干燥，防止發霉變質。

上述實施例中，更為具體的，所述的擋板1的左右側面上分別設有過濾網（圖中未示出）。使用時，過濾網可以阻擋擋板兩側的灰塵，防止通孔和腔體的堵塞。

上述實施例中，更為具體的，所述的把手9的外表面包裹有橡膠套（圖中未示出）。增加使用的舒適度。

以上所述，僅為本實用新型的較佳實施例，并非對本實用新型做任何形式上的限制。任何熟悉本領域的技術人員，在不脫離本實用新型技術方案范圍情況下，都可利用上述所述技術內容對本實用新型技術方案做出許多可能的變動和修飾，或修改為等同變化的等效實施例。因此，凡是未脫離本實用新型技術方案的內容，依據本實用新型的技術對以上實施例所做的任何改動修改、等同變化及修飾，均屬于本技術方案的保護范圍。
