本實用新型涉及瓦楞機設備領域，具體地指一種瓦楞紙壓輥遠程控溫與減壓裝置。

背景技術：

現有瓦楞機的瓦楞紙壓輥加熱系統所產生的熱量常常會傳導至輥筒內部，而導致輥筒內部溫度升高，壓強增大，同時瓦楞紙壓輥的輥軸及相關驅動裝置也常常會發生溫度過高而容易燒毀損壞或縮短使用壽命。并且瓦楞紙壓輥輥筒內部溫度不易控制，因此，急需設計一種能夠有效對瓦楞紙壓輥進行控溫和減壓的裝置。

技術實現要素：

本實用新型的目的在于克服上述不足，提供一種瓦楞紙壓輥遠程控溫與減壓裝置，實現遠程對瓦楞紙壓輥進行控溫和減壓的目的。

本實用新型為解決上述技術問題，所采用的技術方案是：一種瓦楞紙壓輥遠程控溫與減壓裝置，它包括位于瓦楞紙壓輥內部的冷卻水夾套，所述冷卻水夾套的進水端通過軟管與自來水管線相連接，所述冷卻水夾套的出水端通過軟管與回用管線相連接；

所述瓦楞紙壓輥內部還設有溫度傳感器、壓力傳感器和貫通內外的泄壓閥，所述冷卻水夾套的進水端和出水端均設有電控轉閥；

所述溫度傳感器、壓力傳感器均與控制系統電連接，所述泄壓閥和電控轉閥的開閉控制機構均與控制系統電連接。

優選地，所述回用管線出水端與蓄水箱相連接。

優選地，所述冷卻水夾套整體為中空的圓柱體形狀，其設于瓦楞紙壓輥輥筒內部中心位置。

優選地，所述瓦楞紙壓輥的輥軸穿設于冷卻水夾套內。

本實用新型的有益效果：

1、本實用新型通過冷卻水夾套可以對瓦楞紙壓輥內部輥軸及其驅動部分進行降溫，同時對瓦楞紙壓輥的輥筒內部空間進行減壓，延長了瓦楞紙壓輥的使用壽命。

2、通過回用管線與蓄水箱，可以將冷卻水夾套出來的水進行收集與回用，其結構簡單，也節約了水資源。

3、通過溫度傳感器和壓力傳感器，可以遠程實時監測瓦楞紙壓輥內部的溫度和壓力，一旦出現異常情況，控制系統可以遠程控制泄壓閥和電控轉閥開閉，實現了遠程對瓦楞紙壓輥進行控溫和減壓的目的，使得瓦楞紙壓輥保持正常運轉。

附圖說明

圖1 為一種瓦楞紙壓輥遠程控溫與減壓裝置的結構示意圖；

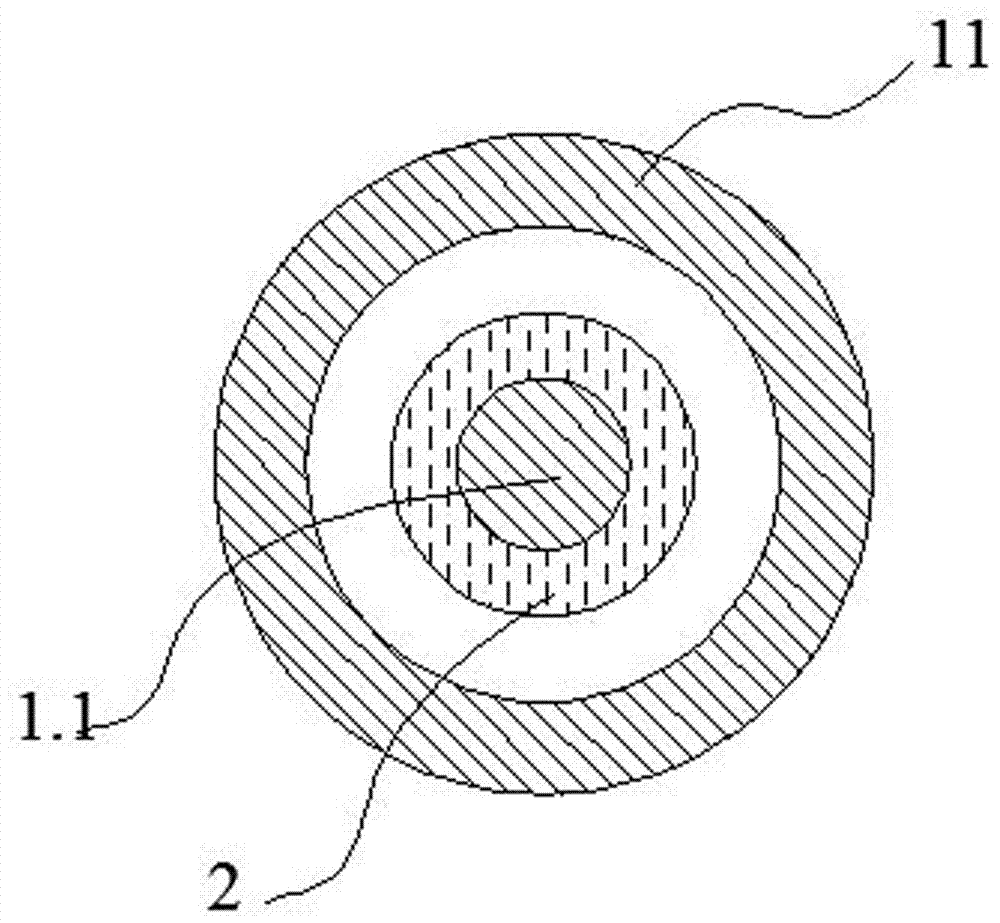

圖2為圖1中A-A剖視結構示意圖；

圖中，瓦楞紙壓輥1、輥軸1.1、冷卻水夾套2、自來水管線3、回用管線4、溫度傳感器5、壓力傳感器6、泄壓閥7、電控轉閥8、控制系統9、蓄水箱10、加熱層11。

具體實施方式

下面結合附圖和具體實施例對本實用新型作進一步的詳細描述。

如圖1和2所示，一種瓦楞紙壓輥遠程控溫與減壓裝置，它包括位于瓦楞紙壓輥1內部的冷卻水夾套2，所述冷卻水夾套2的進水端通過軟管與自來水管線3相連接，所述冷卻水夾套2的出水端通過軟管與回用管線4相連接；

所述瓦楞紙壓輥1內部還設有溫度傳感器5、壓力傳感器6和貫通內外的泄壓閥7，所述冷卻水夾套2的進水端和出水端均設有電控轉閥8；

所述溫度傳感器5、壓力傳感器6均與控制系統9電連接，所述泄壓閥7和電控轉閥8的開閉控制機構均與控制系統9電連接。

優選地，所述回用管線4出水端與蓄水箱10相連接。這種設計可以通過回用管線4與蓄水箱10，可以將冷卻水夾套2出來的水進行收集與回用，其結構簡單，也節約了水資源。

如圖2所示，優選地，所述冷卻水夾套2整體為中空的圓柱體形狀，其設于瓦楞紙壓輥1輥筒內部中心位置。這種設計一者布局合理，有效利用瓦楞紙壓輥1輥筒內部空間，二者由于其安裝位置位于中心位置，所以其降溫效果均勻，降溫效果好。

優選地，所述瓦楞紙壓輥1的輥軸1.1穿設于冷卻水夾套2內。這種安裝方式使得輥軸1.1及相應驅動部分的降溫效果更為明顯。

本實施例工作原理如下：首先，溫度傳感器5和壓力傳感器6可以實時監測瓦楞紙壓輥1內部的溫度和壓力，如圖1所示，當瓦楞紙壓輥1的加熱層11不斷加熱時，瓦楞紙壓輥1內部的溫度和壓力會不斷升高，當達到某一臨界點后，控制系統9控制泄壓閥7和電控轉閥8開啟，自來水管線3的水進入冷卻水夾套2，實現降溫過程，泄壓閥7開啟，實現減壓過程，從冷卻水夾套2出來的水進入到蓄水箱10中，可以循環利用；當瓦楞紙壓輥1內部的溫度和壓力正常后，可以關閉泄壓閥7和電控轉閥8，以節約能源。并且，控制系統9可以遠程控制泄壓閥7和電控轉閥8開閉，實現了遠程對瓦楞紙壓輥1進行控溫和減壓的目的。
