本實用新型是一種用于生產小型包裝女用卸妝濕巾的裝置，屬于濕巾包裝設備領域。

背景技術：

包裝機械是指能完成全部或部分產品和商品包裝過程的機械。包裝過程包括充填、裹包、封口等主要工序，以及與其相關的前后工序，如清洗、堆碼和拆卸等。此外，包裝還包括計量或在包裝件上蓋印等工序。使用機械包裝產品可提高生產率，減輕勞動強度，適應大規模生產的需要，并滿足清潔衛生的要求。

現有技術公開了申請?zhí)枮椋?01620467693.X的一種濕巾生產設備包括放料裝置、折疊裝置、裁切裝置、加液裝置、擠壓裝置、輸送臺和包裝機構；加液裝置包括底殼和與底殼相連接的左邊殼和右邊殼，左邊殼上端活動連接有向上延伸的左防水板，左防水板為長方形結構，左防水板與左邊殼的夾角為120度～160度；右邊殼上端活動連接有向上延伸的右防水板，右防水板為長方形結構，右防水板與右邊殼的夾角為120度～160度；加液裝置還包括分別設置于左邊殼和右邊殼上的加液板，加液板上設置有均勻分布的出液孔，加液板連接有進液管道；加液裝置的底部內設有瀝水盒，瀝水盒連接有出液管道。借此，本實用新型其結構簡單，操作方便，節約環保，生產成本低。但是其不足之處在于控制效果較差，易使液體加入過多，濕巾濕度過大。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種用于生產小型包裝女用卸妝濕巾的裝置，以解決現有的生產設備控制效果較差，易使液體加入過多，濕巾濕度過大的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種用于生產小型包裝女用卸妝濕巾的裝置，其結構包括配電箱、控制面板、水箱、腳架、生產裝置主體、加液槍、水管、轉軸、傳輸帶、擋板、皮帶罩、電機、電纜線，所述配電箱活動連接電纜線，所述腳架與擋板相連接，所述生產裝置主體設在擋板上，所述加液槍活動連接水管，所述加液槍由螺紋口、把手、液體定量器、濕度探測器、外殼、加液槍主體組成，所述螺紋口與水管相連接，所述把手活動連接外殼，所述液體定量器設在加液槍主體上，所述濕度探測器固定連接液體定量器，所述外殼與螺紋口相連接，所述外殼設有加液槍主體，所述轉軸活動連接傳輸帶，所述擋板與皮帶罩相連接，所述皮帶罩固定連接腳架，所述腳架設有電機。

進一步地，所述控制面板設在配電箱上。

進一步地，所述水箱固定連接腳架。

進一步地，所述水管固定連接生產裝置主體。

進一步地，所述傳輸帶設在擋板內。

進一步地，所述電纜線活動連接電機。

進一步地，所述生產裝置主體由不銹鋼制成。

進一步地，所述液體定量器配套使用濕度探測器。

本實用新型的有益效果為設有加液槍，濕度探測器自動檢測生產裝置主體的濕度，液體定量器對水管內的水定量，防止生產裝置主體的濕度過大，有效的提高裝置的控制性。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

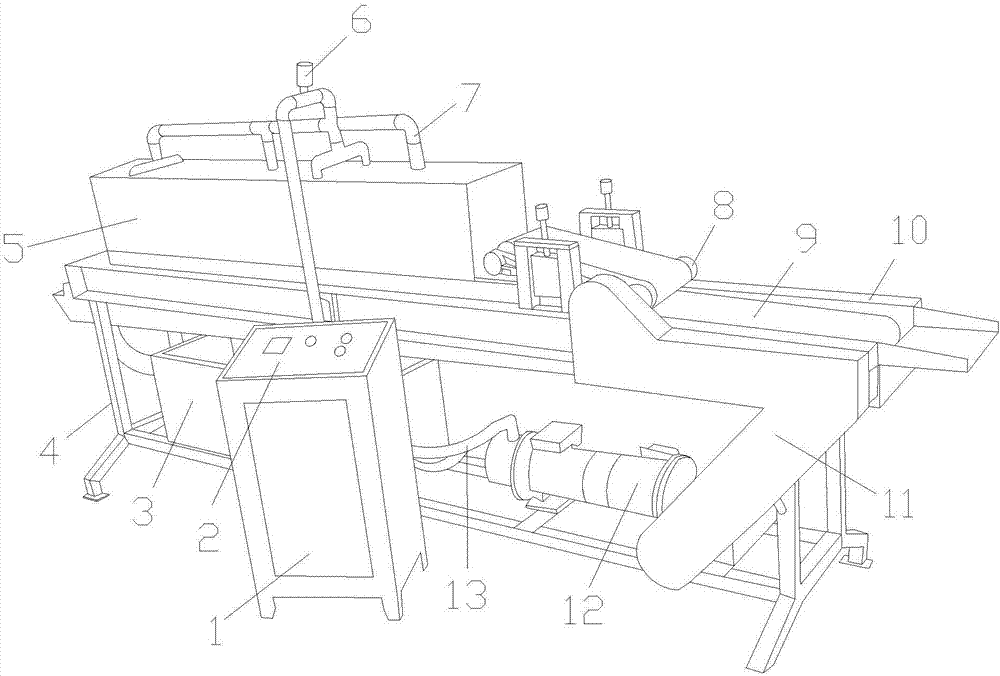

圖1為本實用新型一種用于生產小型包裝女用卸妝濕巾的裝置的結構示意圖；

圖2為本實用新型的加液槍示意圖。

圖3為本實用新型的工作原理示意圖。

圖中：配電箱-1、控制面板-2、水箱-3、腳架-4、生產裝置主體-5、加液槍-6、螺紋口-601、把手-602、液體定量器-603、濕度探測器-604、外殼-605、加液槍主體-606、水管-7、轉軸-8、傳輸帶-9、擋板-10、皮帶罩-11、電機-12、電纜線-13。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1-圖2，本實用新型提供一種技術方案：一種用于生產小型包裝女用卸妝濕巾的裝置，其結構包括配電箱1、控制面板2、水箱3、腳架4、生產裝置主體5、加液槍6、水管7、轉軸8、傳輸帶9、擋板10、皮帶罩11、電機12、電纜線13，所述配電箱1活動連接電纜線13，所述腳架4與擋板10相連接，所述生產裝置主體5設在擋板10上，所述加液槍6活動連接水管7，所述加液槍6由螺紋口601、把手602、液體定量器603、濕度探測器604、外殼605、加液槍主體606組成，所述螺紋口601與水管7相連接，所述把手602活動連接外殼605，所述液體定量器603設在加液槍主體606上，所述濕度探測器604固定連接液體定量器603，所述外殼605與螺紋口601相連接，所述外殼605設有加液槍主體606，所述轉軸8活動連接傳輸帶9，所述擋板10與皮帶罩11相連接，所述皮帶罩11固定連接腳架4，所述腳架4設有電機12。所述控制面板2設在配電箱1上。所述水箱3固定連接腳架4。所述水管7固定連接生產裝置主體5。所述傳輸帶9設在擋板10內。所述電纜線13活動連接電機12。

請參閱圖3，在進行使用時，將加液槍6安裝在水管7上，操作控制面板2使電機12運轉，水管7把水箱3內的液體進行抽取，濕度探測器604自動對生產裝置主體5內的濕度探測，使液體定量器603對水管7的液體定量排入，防止生產裝置主體5的濕度過大，有效的提高裝置的控制性。

本實用新型適用于濕巾生產設備中，操作人員使用本實用新型進行生產時，能自動控制液體的排入，防止?jié)穸冗^大，有效的提高裝置的控制性。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
