本技術屬于拉絲張緊結構，具體涉及一種編織袋拉絲張緊結構。

背景技術：

1、拉絲張緊結構是將塑料原料加工成細絲或細線的設備，通過擠出、拉伸和冷卻固化等步驟的協調作用，最終生產出符合規格要求的塑料拉絲，用于編織袋等產品的制造。

2、現有的編織袋拉絲張緊結構在進行使用時，有時會出現一些細小的材料或者線頭突出在編織袋表面造成的不平整現象，會導致編織袋的強度下降，使得編織袋容易破損或者承受不了所裝載的物品，以及設備在受到沖擊力時，易進行晃動，造成設備的穩定性一般。

技術實現思路

1、本實用新型的目的在于提供一種編織袋拉絲張緊結構，以解決上述背景技術中提出的細小的材料或者線頭突出在編織袋表面造成的不平整現象，會導致編織袋的強度下降，以及設備在受到沖擊力時，易進行晃動，造成設備的穩定性一般問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種編織袋拉絲張緊結構，包括：操作臺，所述操作臺上端面的兩端均安裝有第一電機，所述第一電機的輸出端連接有第一轉軸，所述第一轉軸的外壁上安裝有拉絲輥筒，所述拉絲輥筒的外壁上連接有絲體，所述操作臺的下方安裝有底座，所述底座上設有收絲組件，所述操作臺的上端面安裝有支撐板，所述支撐板的頂端固定有安裝板，所述安裝板上開設有豎立的螺紋槽，所述螺紋槽內設有旋合穿過的螺紋桿，所述螺紋桿的底端安裝有刮絲刀。

3、優選的，所述安裝板的下端面連接有吹風機，所述底座的上方設有儲料池，所述儲料池與底座之間連接有支撐腿，所述儲料池內設有濾網池，所述濾網池與儲料池之間設有卡接組件，所述儲料池的底端安裝有抽風機，所述抽風機的進氣端與儲料池的內壁底端之間連接有導氣管。

4、優選的，所述卡接組件包括卡槽和卡塊，所述卡槽開設在儲料池的內壁上，所述卡塊安裝在濾網池的外壁上，所述卡槽和卡塊相適配。

5、優選的，所述底座的上端面連接有中空柱，所述操作臺的下端面安裝有連接柱，且所述連接柱的局部位于中空柱內，所述中空柱和連接柱之間安裝有彈簧。

6、優選的，所述底座的上端面連接有第一支撐柱，所述操作臺的下端面連接有第二支撐柱，所述第一支撐柱和第二支撐柱之間安裝有橡膠墊。

7、優選的，所述收絲組件包括第二電機、第二轉軸和卷筒，所述第二電機安裝在底座上，所述第二轉軸連接在第二電機的輸出端上，所述卷筒安裝在第二轉軸的外壁上，且所述絲體可纏繞在卷筒上。

8、與現有技術相比，本實用新型的有益效果是：

9、(1)本實用新型通過設置螺紋桿和刮絲刀等，對絲體上的線頭進行鏟除，在使用時，通過螺紋桿與螺紋槽的相互作用，使得刮絲刀貼合絲體，在絲體進行移動時，刮絲刀對絲體上多余的細小材料或者線頭進行鏟除，從而提升絲體的品質且對鏟除的廢料進行收集，減少環境污染。

10、(2)本實用新型通過設置彈簧和橡膠墊等，進行緩沖，在使用時，連接柱在中空柱內移動，彈簧會發生彈性變形，使能量得到分散和緩沖，第一支撐柱和第二支撐柱之間相對運動，橡膠墊會發生彈性變形，設備在受到振動和沖擊時，進行減震和緩沖，從而保護設備的穩定性和延長設備的使用壽命。

技術特征：

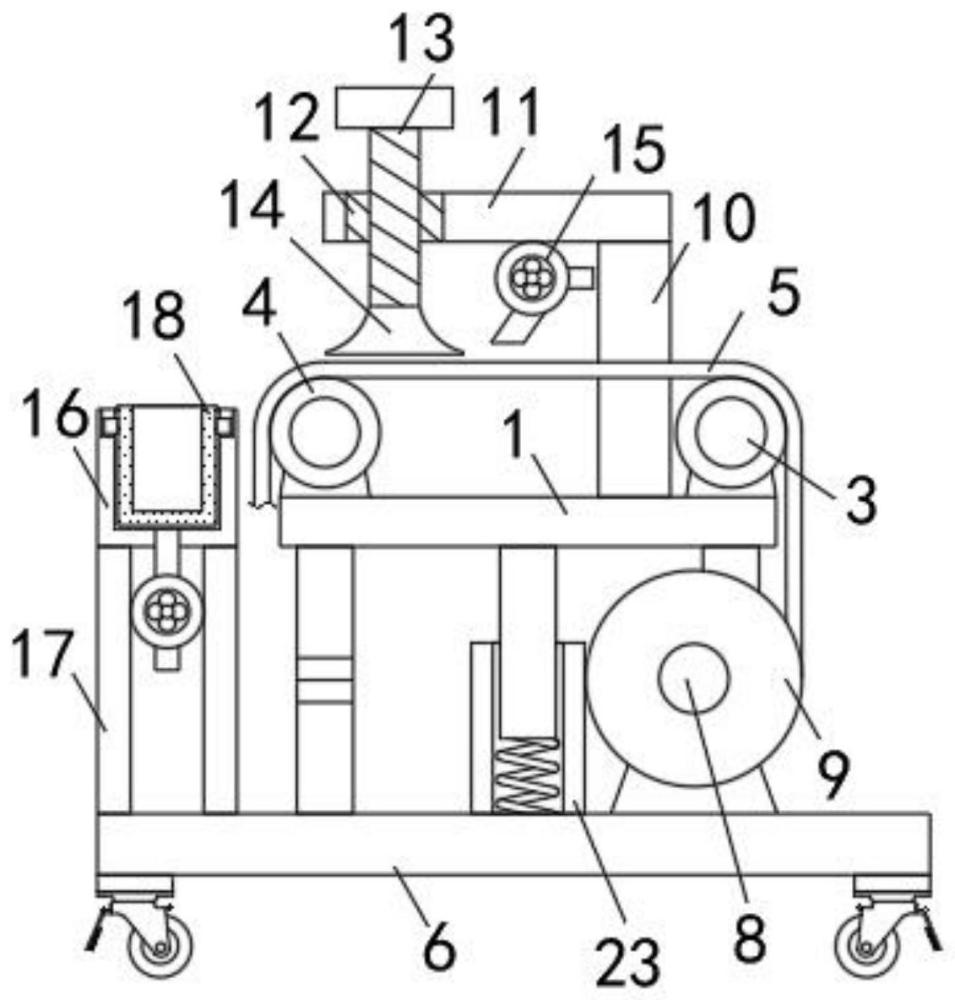

1.一種編織袋拉絲張緊結構，其特征在于，包括：操作臺(1)，所述操作臺(1)上端面的兩端均安裝有第一電機(2)，所述第一電機(2)的輸出端連接有第一轉軸(3)，所述第一轉軸(3)的外壁上安裝有拉絲輥筒(4)，所述拉絲輥筒(4)的外壁上連接有絲體(5)，所述操作臺(1)的下方安裝有底座(6)，所述底座(6)上設有收絲組件，所述操作臺(1)的上端面安裝有支撐板(10)，所述支撐板(10)的頂端固定有安裝板(11)，所述安裝板(11)上開設有豎立的螺紋槽(12)，所述螺紋槽(12)內設有旋合穿過的螺紋桿(13)，所述螺紋桿(13)的底端安裝有刮絲刀(14)。

2.根據權利要求1所述的一種編織袋拉絲張緊結構，其特征在于：所述安裝板(11)的下端面連接有吹風機(15)，所述底座(6)的上方設有儲料池(16)，所述儲料池(16)與底座(6)之間連接有支撐腿(17)，所述儲料池(16)內設有濾網池(18)，所述濾網池(18)與儲料池(16)之間設有卡接組件，所述儲料池(16)的底端安裝有抽風機(21)，所述抽風機(21)的進氣端與儲料池(16)的內壁底端之間連接有導氣管(22)。

3.根據權利要求2所述的一種編織袋拉絲張緊結構，其特征在于：所述卡接組件包括卡槽(19)和卡塊(20)，所述卡槽(19)開設在儲料池(16)的內壁上，所述卡塊(20)安裝在濾網池(18)的外壁上，所述卡槽(19)和卡塊(20)相適配。

4.根據權利要求3所述的一種編織袋拉絲張緊結構，其特征在于：所述底座(6)的上端面連接有中空柱(23)，所述操作臺(1)的下端面安裝有連接柱(24)，且所述連接柱(24)的局部位于中空柱(23)內，所述中空柱(23)和連接柱(24)之間安裝有彈簧(25)。

5.根據權利要求4所述的一種編織袋拉絲張緊結構，其特征在于：所述底座(6)的上端面連接有第一支撐柱(26)，所述操作臺(1)的下端面連接有第二支撐柱(27)，所述第一支撐柱(26)和第二支撐柱(27)之間安裝有橡膠墊(28)。

6.根據權利要求5所述的一種編織袋拉絲張緊結構，其特征在于：所述收絲組件包括第二電機(7)、第二轉軸(8)和卷筒(9)，所述第二電機(7)安裝在底座(6)上，所述第二轉軸(8)連接在第二電機(7)的輸出端上，所述卷筒(9)安裝在第二轉軸(8)的外壁上，且所述絲體(5)可纏繞在卷筒(9)上。

技術總結
本技術屬于拉絲張緊結構技術領域，且公開了一種編織袋拉絲張緊結構，包括：操作臺，所述操作臺上端面的兩端均安裝有第一電機，所述第一電機的輸出端連接有第一轉軸，所述第一轉軸的外壁上安裝有拉絲輥筒，所述拉絲輥筒的外壁上連接有絲體，所述操作臺的上端面安裝有支撐板，所述支撐板的頂端固定有安裝板，所述安裝板上開設有豎立的螺紋槽，所述螺紋槽內設有旋合穿過的螺紋桿，所述螺紋桿的底端安裝有刮絲刀，本技術在使用時，通過螺紋桿與螺紋槽的相互作用，使得刮絲刀貼合絲體，在絲體進行移動時，刮絲刀對絲體上多余的細小材料或者線頭進行鏟除，從而提升絲體的品質且對鏟除的廢料進行收集，減少環境污染。

技術研發人員：焦小鋒,張偉霞,游汝霞
受保護的技術使用者：重慶小鋒包裝袋有限責任公司
技術研發日：20240506
技術公布日：2025/3/20
