本技術涉及紙盒生產，具體為一種紙盒生產用紙盒芯進料裝置。

背景技術：

1、紙盒是一個立體的造型，它是由若干個組成的面的移動、堆積、折疊、包圍而成的多面形體構成的，立體構成中的面在空間中起分割空間的作用，對不同部位的面加以切割、旋轉、折疊，所得到的面就有不同的情感體現。

2、參考專利名稱為：一種紙盒生產紙芯自動進料裝置(專利公開號：cn216610219u，專利公開日：2022.05.27)，包括輸送帶，所述輸送帶頂端設置有連接塊，且連接塊的邊側位置處對稱連接有側板，所述連接塊下側設置有安裝塊，且安裝塊的內端通過軸承連接有壓輥，所述輸送帶的內部設置有移動機構，通過設置有側板和壓輥，實現對紙芯的撫平工作，以使得紙帶表面更加的平整，減少紙芯在后續的加工過程中出現打皺的情況，進一步提高紙芯的產品質量，設置有螺桿和螺套，使用過程中，螺套得以帶動壓輥在輸送帶的上側進行往復運動，實現對紙芯原料的充分撫平，配合有壓輥內部設置的電阻絲，可進一步提升本裝置使用效果。

3、基于上述文件所述：傳統的紙盒生產過程通常是將紙盒芯堆放在操作臺旁并由工人手動將其逐個放置于傳送帶上，這樣導致的問題是紙盒芯的堆放容易出現混亂，增加了工人的勞動強度，為此，本實用新型提供了一種紙盒生產用紙盒芯進料裝置。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種紙盒生產用紙盒芯進料裝置，解決了傳統的紙盒生產過程通常是將紙盒芯堆放在操作臺旁并由工人手動將其逐個放置于傳送帶上，這樣導致的問題是紙盒芯的堆放容易出現混亂，增加了工人的勞動強度的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種紙盒生產用紙盒芯進料裝置，包括底座，所述底座的內部通過升降組件使得支撐板滑動，所述支撐板的頂部通過連接桿固定連接有工作臺，所述工作臺表面設有進料機構，所述進料機構中包括：

3、進料組件，包括滑動安裝在工作臺底部的連接板，所述連接板的左側固定連接有滑動板，所述滑動板的表面開設有滑動槽，所述連接板的右側固定連接有固定板，所述固定板的頂部固定連接有滑動桿，所述滑動桿的頂端固定連接有進料板；

4、驅動組件，設置在工作臺的底部；

5、限位組件，設置在工作臺的頂部。

6、優選的，所述驅動組件中包括安裝在工作臺底部的驅動板，所述驅動板的底部固定連接有驅動電機，所述驅動電機的輸出軸的一端通過聯軸器固定連接有驅動盤，所述驅動盤的頂部安裝有驅動塊，所述驅動塊的表面與滑動槽的內表面滑動連接。

7、優選的，所述限位組件中包括安裝在工作臺頂部的限位板，所述限位板的兩側安裝有限位桿，所述限位桿的表面通過限位塊與進料板的底部滑動連接。

8、優選的，所述工作臺和限位板的頂部均開設有移動槽，所述移動槽的內表面與滑動桿的表面滑動連接。

9、優選的，所述升降組件中包括轉動安裝在底座內部的絲桿，所述絲桿的表面螺紋連接有移動塊，所述移動塊的表面與底座的頂部滑動連接，所述移動塊的頂部轉動連接有支撐桿，所述支撐桿的一端與支撐板的底部轉動連接。

10、優選的，所述底座的頂部安裝有承載桿，所述承載桿的表面與連接桿的內部滑動連接，所述工作臺的頂部安裝有放置盒，所述工作臺的左側安裝有出料板。

11、有益效果

12、本實用新型提供了一種紙盒生產用紙盒芯進料裝置。與現有技術相比具備以下有益效果：

13、(1)、該紙盒生產用紙盒芯進料裝置，通過啟動驅動電機帶動驅動盤和驅動塊轉動，驅動塊在滑動槽的內表面滑動，從而使得滑動板、連接板、固定板、滑動桿和進料板同步往左側滑動，滑動桿在移動槽的內表面滑動，連接板兩側的滑槽在工作臺底部的固定塊表面滑動，進料板在限位板的上表面滑動，進料板底部安裝的限位塊在限位桿的表面滑動，通過進料板將貼合于限位板頂部的紙盒芯推出，使得最下方的紙盒芯通過出料板滑動至送料機構上，通過設置有進料機構，利用驅動電機的帶動下，使得進料板在限位板的上表面做往復滑動操作，通過進料板的往復滑動，將放置盒內因重力影響，最下方的紙盒芯推出放置盒，以此實現紙盒芯的快速進料操作。

14、(2)、該紙盒生產用紙盒芯進料裝置，通過轉動絲桿一端的控制塊帶動絲桿轉動，絲桿的轉動使得移動塊在底座頂部開設的滑槽內滑動，從而使得支撐桿的一端在移動塊的頂部轉動，支撐桿的另一端在支撐板的底部滑動，通過支撐桿撐起支撐板，使得支撐板向上滑動，使得連接桿在承載桿的表面滑動，以此使得工作臺整體向上滑動，通過設置有升降組件，利用絲桿的帶動下，實現對工作臺整體高度的靈活調整，使得該紙盒生產用紙盒芯進料裝置可以更好的適配不同高度的送料機構，提高裝置的實用性。

技術特征：

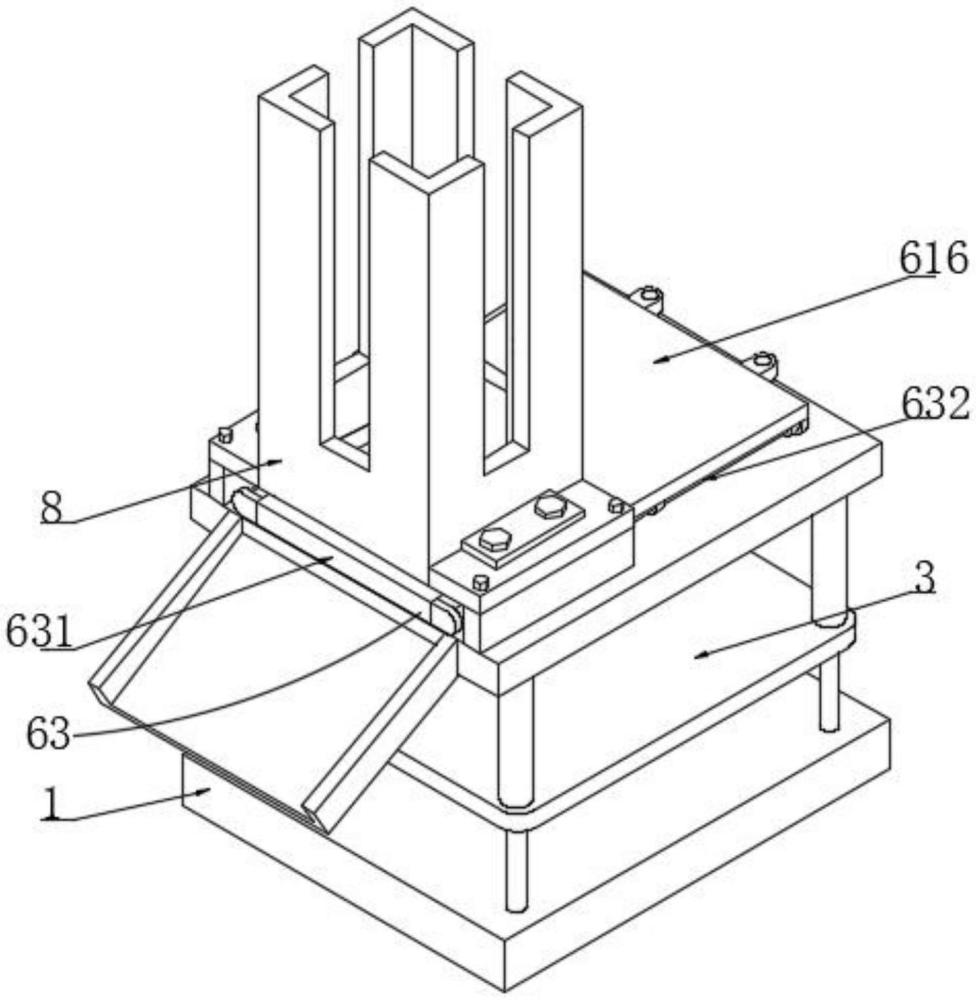

1.一種紙盒生產用紙盒芯進料裝置，包括底座(1)，其特征在于：所述底座(1)的內部通過升降組件(2)使得支撐板(3)滑動，所述支撐板(3)的頂部通過連接桿(4)固定連接有工作臺(5)，所述工作臺(5)表面設有進料機構(6)，所述進料機構(6)中包括：

2.根據權利要求1所述的一種紙盒生產用紙盒芯進料裝置，其特征在于：所述驅動組件(62)中包括安裝在工作臺(5)底部的驅動板(621)，所述驅動板(621)的底部固定連接有驅動電機(622)，所述驅動電機(622)的輸出軸的一端通過聯軸器固定連接有驅動盤(623)，所述驅動盤(623)的頂部安裝有驅動塊(624)，所述驅動塊(624)的表面與滑動槽(613)的內表面滑動連接。

3.根據權利要求1所述的一種紙盒生產用紙盒芯進料裝置，其特征在于：所述限位組件(63)中包括安裝在工作臺(5)頂部的限位板(631)，所述限位板(631)的兩側安裝有限位桿(632)，所述限位桿(632)的表面通過限位塊與進料板(616)的底部滑動連接。

4.根據權利要求3所述的一種紙盒生產用紙盒芯進料裝置，其特征在于：所述工作臺(5)和限位板(631)的頂部均開設有移動槽，所述移動槽的內表面與滑動桿(615)的表面滑動連接。

5.根據權利要求1所述的一種紙盒生產用紙盒芯進料裝置，其特征在于：所述升降組件(2)中包括轉動安裝在底座(1)內部的絲桿(21)，所述絲桿(21)的表面螺紋連接有移動塊(22)，所述移動塊(22)的表面與底座(1)的頂部滑動連接，所述移動塊(22)的頂部轉動連接有支撐桿(23)，所述支撐桿(23)的一端與支撐板(3)的底部轉動連接。

6.根據權利要求1所述的一種紙盒生產用紙盒芯進料裝置，其特征在于：所述底座(1)的頂部安裝有承載桿(7)，所述承載桿(7)的表面與連接桿(4)的內部滑動連接，所述工作臺(5)的頂部安裝有放置盒(8)，所述工作臺(5)的左側安裝有出料板。

技術總結
本技術公開了一種紙盒生產用紙盒芯進料裝置，包括底座，所述底座的內部通過升降組件使得支撐板滑動，所述支撐板的頂部通過連接桿固定連接有工作臺，所述工作臺表面設有進料機構，所述進料機構中包括：進料組件，包括滑動安裝在工作臺底部的連接板，所述連接板的左側固定連接有滑動板，所述滑動板的表面開設有滑動槽，所述連接板的右側固定連接有固定板，本技術涉及紙盒生產技術領域。該紙盒生產用紙盒芯進料裝置，通過設置有進料機構，利用驅動電機的帶動下，使得進料板在限位板的上表面做往復滑動操作，通過進料板的往復滑動，將放置盒內因重力影響，最下方的紙盒芯推出放置盒，以此實現紙盒芯的快速進料操作。

技術研發人員：鄭秀央
受保護的技術使用者：杭州派瑞特包裝有限公司
技術研發日：20240816
技術公布日：2025/4/28
