本技術涉及酒盒生產，具體是指一種酒盒生產線一次成型裝置。

背景技術：

1、酒盒作為酒類產品的外包裝，其設計和生產對于提升產品附加值、滿足消費者精神需求以及鞏固品牌與企業形象具有重要作用，紙質酒盒具有輕便、環保的特點，是主流材質之一，外形簡單大方，適用于各類酒品包裝。

2、傳統的生產線在對酒盒進行加工時，多是采用機械手，采用機械手雖然帶來了自動化和效率的提升，機械手的采購、安裝和維護都需要較高的成本，進一步增加了企業的投資和運營成本。

技術實現思路

1、一、解決的技術問題

2、本實用新型要解決的技術問題是傳統的酒盒生產線多是采用機械手，自動化效率高，但是安裝和維護成本較高，增加了企業的運營成本。

3、二、技術方案

4、為解決上述技術問題，本實用新型提供的技術方案為：一種酒盒生產線一次成型裝置，包括支撐架，所述支撐架的一側設有電機，所述支撐架內設有由電機驅動的傳送帶，所述傳送帶上設有多個隔板，所述支撐架的頂端和一側均設有配合傳送帶使用的擠壓成型結構，所述支撐架的一側設有滑動連接的收集框。

5、作為改進，所述支撐架內一側設有轉動連接的驅動輥一和驅動輥二，所述驅動輥一和驅動輥二之間通過傳送帶傳動連接，所述驅動輥一延伸至支撐架外的一端和電機的輸出端相連，所述驅動輥一上設有皮帶輪一，所述驅動輥二上設有皮帶輪二，所述皮帶輪一和皮帶輪二通過皮帶傳動連接。

6、作為改進，所述擠壓成型結構包括設置在所述支撐架頂端的倒置的l形板，所述l形板上設有第一電動伸縮桿，所述第一電動伸縮桿的伸縮端設有第一壓板，所述支撐架的一側設有傾斜布置的斜板，所述斜板上設有第二電動伸縮桿，所述第二電動伸縮桿的伸縮端設有第二壓板。

7、作為改進，所述支撐架的一側兩端均設有延伸板，所述收集框的兩側均設有凸形滑塊，所述延伸板上設有配合凸形滑塊使用的凹形滑槽。

8、作為改進，所述驅動輥一和驅動輥二的兩端均通過軸承和支撐架轉動連接。

9、三、有益效果

10、本實用新型與現有技術相比的優點在于：

11、1、通過第一電動伸縮桿、第一壓板、斜板、第二電動伸縮桿、第二壓板以及隔板的配合，可以直接對酒盒壓制、折彎，形成酒盒的立體結構，結構簡單，維護成本低。

12、2、通過收集框、凸形滑塊、延伸板和凹形滑槽，可以便于對成型的酒盒進行統一收集，方便整理，使用便捷。

技術特征：

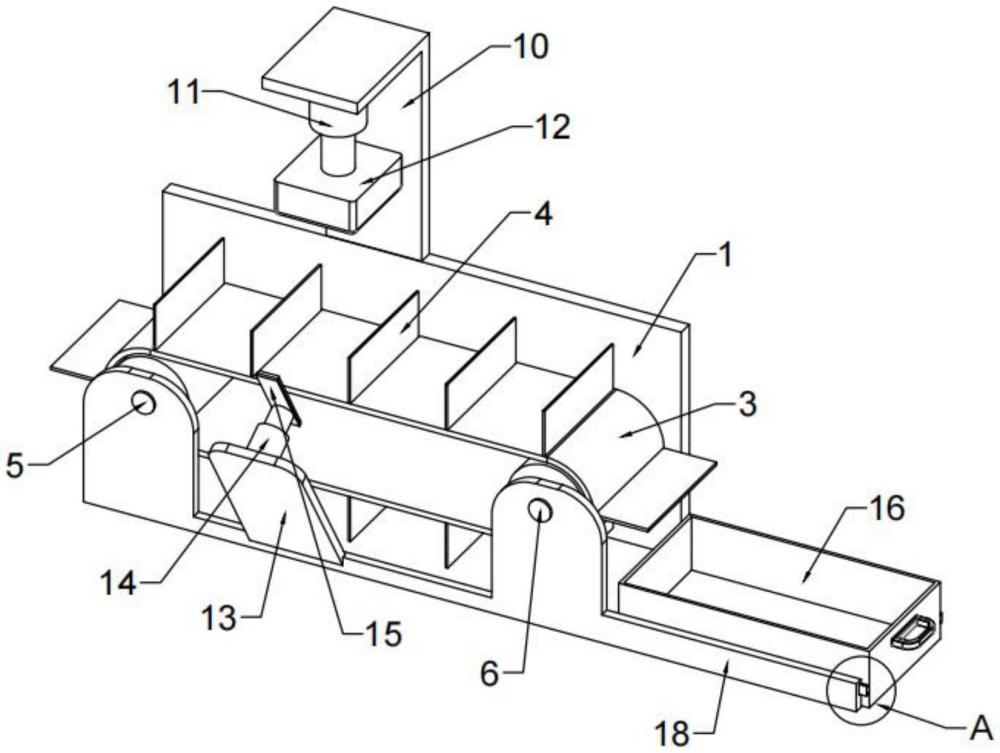

1.一種酒盒生產線一次成型裝置，包括支撐架(1)，所述支撐架(1)的一側設有電機(2)，所述支撐架(1)內設有由電機(2)驅動的傳送帶(3)，其特征在于：

2.根據權利要求1所述的一種酒盒生產線一次成型裝置，其特征在于：所述支撐架(1)內一側設有轉動連接的驅動輥一(5)和驅動輥二(6)，所述驅動輥一(5)和驅動輥二(6)之間通過傳送帶(3)傳動連接，所述驅動輥一(5)延伸至支撐架(1)外的一端和電機(2)的輸出端相連，所述驅動輥一(5)上設有皮帶輪一(7)，所述驅動輥二(6)上設有皮帶輪二(8)，所述皮帶輪一(7)和皮帶輪二(8)通過皮帶(9)傳動連接。

3.根據權利要求1所述的一種酒盒生產線一次成型裝置，其特征在于：所述擠壓成型結構包括設置在所述支撐架(1)頂端的倒置的l形板(10)，所述l形板(10)上設有第一電動伸縮桿(11)，所述第一電動伸縮桿(11)的伸縮端設有第一壓板(12)，所述支撐架(1)的一側設有傾斜布置的斜板(13)，所述斜板(13)上設有第二電動伸縮桿(14)，所述第二電動伸縮桿(14)的伸縮端設有第二壓板(15)。

4.根據權利要求1所述的一種酒盒生產線一次成型裝置，其特征在于：所述支撐架(1)的一側兩端均設有延伸板(18)，所述收集框(16)的兩側均設有凸形滑塊(17)，所述延伸板(18)上設有配合凸形滑塊(17)使用的凹形滑槽(19)。

5.根據權利要求2所述的一種酒盒生產線一次成型裝置，其特征在于：所述驅動輥一(5)和驅動輥二(6)的兩端均通過軸承和支撐架(1)轉動連接。

技術總結
本技術涉及酒盒生產技術領域，公開了一種酒盒生產線一次成型裝置，包括支撐架，所述支撐架的一側設有電機，所述支撐架內設有由電機驅動的傳送帶，所述傳送帶上設有多個隔板，所述支撐架的頂端和一側均設有配合傳送帶使用的擠壓成型結構，所述支撐架的一側設有滑動連接的收集框。本技術與現有技術相比的優點在于：可以直接對酒盒壓制、折彎，形成酒盒的立體結構，結構簡單，維護成本低。
