本實用新型涉及一種標簽打印機。

背景技術：

目前，在無襯紙打印機中以向壓板滾筒附著例如糨糊等的粘貼物及向壓紙滾筒涂敷硅膠為目的，適當通過涂敷有硅膠的清潔器實施清掃。

不過，這存在有根據清掃的時機產生有因向壓板滾筒附著糨糊導致的故障、因壓紙滾筒表面的硅膠減少導致的故障的缺陷(問題點)。

技術實現要素：

鑒于上述技術問題，本實用新型的目的在于提供一種標簽打印機，其能夠通過向壓紙滾筒始終推壓涂敷了硅膠的墊板，并使其墊板成為紙張導向裝置的一部分，從而在壓紙滾筒和導向裝置之間沒有間隙，并在防止向壓紙滾筒纏繞紙張的同時能夠自動清潔壓紙滾筒。

第一方面，本實用新型所涉及的標簽打印機，包括：殼體；紙張輸送通道，設置在所述打印機殼體中，用于輸送紙張；打印部，具有壓板滾筒和打印頭，所述壓板滾筒與所述打印頭隔著所述紙張輸送通道對置設置；紙張導向裝置，具有紙張導向板，所述紙張導向板位于所述壓板滾筒跟前側并通過彈性部件向所述壓板滾筒進行偏置；以及清潔部件，帶有潤滑劑，與所述紙張導向板連續地一體設置，通過所述彈性部件對所述紙張導向板的偏置以能夠向所述壓板滾筒涂敷所述潤滑劑的方式與所述壓板滾筒無間隙地彈力抵接，以使在防止向所述壓板滾筒纏繞所述紙張的同時自動清潔所述壓紙滾筒。

根據上述的構成，通過向壓紙滾筒始終推壓涂敷了硅膠的墊板，并使其墊板成為紙張導向裝置的一部分，從而在壓紙滾筒和導向裝置之間沒有間隙，并在防止向壓紙滾筒纏繞紙張的同時能夠自動清潔壓紙滾筒。

進一步地，在上述的標簽打印機中，所述清潔部件是墊板，所述墊板朝向所述壓板滾筒的面為斜面。

根據上述構成，通過墊板朝向壓板滾筒的面為斜面，能夠減小墊板對壓板滾筒的接觸面積，從而能夠減少墊板對壓板滾筒的阻力。

進一步地，在上述的標簽打印機中，所述紙張導向板在所述紙張寬度方向上的寬度為小于等于所述壓板滾筒在所述紙張寬度方向的寬度，所述墊板在所述紙張寬度方向上的寬度與所述紙張導向板的寬度相同。

根據上述構成，通過所述墊板在所述紙張寬度方向上的寬度與所述紙張導向板的寬度相同，能夠減少標簽打印機在紙張寬度方向上的寬度的同時，能夠有效地對壓板滾筒涂敷硅膠等潤滑劑及進行清潔污垢。

進一步地，在上述的標簽打印頭中，所述斜面是從所述墊板的上表面的邊緣向下方逐漸傾斜的斜面。

根據上述構成，通過所述斜面是從所述墊板的上表面的邊緣向下方逐漸傾斜的斜面，能夠更可靠地對壓板滾筒涂敷硅膠等潤滑劑及進行清潔污垢。

進一步地，在上述的標簽打印機中，所述斜面與所述上表面的夾角為45度。

根據上述構成，通過優選所述斜面與所述上表面的夾角為45度，在能夠更可靠地對壓板滾筒涂敷硅膠等潤滑劑及進行清潔污垢的同時，保證墊板的使用強度。

進一步地，在上述的標簽打印機中，所述墊板整體以上表面向下方傾斜、下表面向上方傾斜的方式沿紙張輸送方向朝向所述壓板滾筒形成V字形的形狀。

根據上述構成，通過所述墊板整體形成V字形的形狀，能夠更可穩定地對壓板滾筒涂敷硅膠等潤滑劑及進行清潔污垢。

進一步地，在上述的標簽打印機中，所述紙張導向裝置，還包括：紙張導向部件，與所述紙張導向板相比設置在所述紙張輸送方向上游側，具有第一紙張導向部件和第二紙張導向部件，所述第一紙張導向部件和所述第二紙張導向部件在所述紙張寬度方向上相互相向或反向進行移動；聯動機構，具有第一齒條、第二齒條及小齒輪，在所述第一紙張導向部件上安裝第一齒條，在所述第二紙張導向部件上安裝第二齒條，所述第一齒條和所述第二齒條通過所述小齒輪能夠在紙張寬度方向上移動，而且，所述小齒輪的旋轉中心朝向沿著所述紙張輸送方向的方向配置；紙張寬度方向?qū)虿考瑢?duì)所述第一紙張導向部件和所述第二紙張導向部件進行導向；以及導軌機構，具有紙張寬度方向的槽和嵌入該槽中的凸部，所述槽分別設置在所述第一紙張導向部件和所述紙張第二導向部件上，所述凸部設置在所述紙張寬度方向?qū)虿考稀⒒蛘咚霾墼O(shè)置在所述紙張寬度方向?qū)虿考希鐾共糠謩e設置在所述第一紙張導向部件和所述第二紙張導向部件上。

根據上述構成，通過設置這樣的導向裝置，能夠防止因紙張導向部件的自重和紙張輸送時所涉及的力而導致的紙張導向部件的松動，并縮小標簽打印機在紙張輸送方向上的長度而小型化。

進一步地，在上述的標簽打印機中，所述導向裝置，還包括：紙張導向部件，與所述紙張導向板相比設置在所述紙張輸送方向上游側，具有在所述紙張寬度方向上相互相向或反向進行移動的第一紙張導向部件和第二紙張導向部件，所述第一紙張導向部件具有導向紙張寬度的第一寬度導向板、導向所述紙張下面的第一下導向板和導向所述紙張上面的第一上導向板，所述第二紙張導向部件具有導向紙張寬度的第二寬度導向板、導向所述紙張下面的第二下導向板和導向所述紙張上面的第二上導向板；聯動機構，具有第一齒條、第二齒條及小齒輪，與所述殼體的底面垂直設置，在所述第一紙張導向部件上安裝所述第一齒條，在所述第二紙張導向部件上安裝所述第二齒條，所述第一齒條和所述第二齒條通過所述小齒輪能夠在紙張寬度方向上進行移動；紙張寬度方向?qū)虿考瑢?duì)所述第一下導向板和所述第二下導向板進行導向；以及導軌機構，具有紙張寬度方向的槽和嵌入該槽中的凸部，所述槽分別設置在所述第一下導向板和所述第二下導向板上，所述凸部設置在所述紙張寬度方向?qū)虿考稀⒒蛘咚霾墼O(shè)置在所述紙張寬度方向?qū)虿考希鐾共糠謩e設置在所述第一下導向板和所述第二下導向板上。

根據上述的構成，通過垂直設置的聯動機構導向改變紙張導向裝置的位置，能夠?qū)?biāo)簽打印機在掃描方向進行小型化。

進一步地，在上述的標簽打印機中，所述第一紙張導向部件和所述第二紙張導向部件所對置的中央設置有在紙張寬度方向上具有規定寬度的紙張下導向部件。

根據上述的構成，通過設置紙張下導向部件，紙張輸送時所涉及的一部分力由紙張下導向部件接受，從而能夠緩和紙張導向部件所涉及的力，因此能夠進一步防止紙張導向部件的松動。

進一步地，在上述的標簽打印機中，所述彈性部件是拉伸彈簧，所述標簽打印機為無襯紙打印機。

根據上述的構成，通過所述標簽打印機為無襯紙打印機，能夠更好采用墊板來清潔壓板滾筒上附著的無襯紙標簽的糨糊以及防止無襯紙標簽標簽卷繞壓板滾筒的情況發生。

根據本實施例的標簽打印機，通過在導向裝置的固定導向板的頂端連續一體地設置有帶有硅膠的墊板(清潔部件)，而且通過拉伸彈簧(彈性部件)該墊板以與壓板滾筒無間隙的方式始終與壓板滾筒彈力抵接，通過這樣，無襯紙標簽紙張附著在壓板滾筒上的糨糊等污垢自動被清除，而且通過設置墊板使得在固定導向板和壓板滾筒之間沒有間隙，因此也能夠防止無襯紙標簽紙張纏繞或卷入到間隙中的故障發生。

附圖說明

構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1是表示本實施例所涉及的無襯紙打印機的概略構成的示意圖；

圖2是表示本實施例所涉及的無襯紙打印機中卸下上罩的主體的概略構成圖；

圖3是表示現有的無襯紙打印機的固定導向板與壓紙滾筒的位置關系的示意圖；以及

圖4是表示本實施例所涉及的無襯紙打印機的與固定導向板一體地設置的墊板和壓紙滾筒的位置關系的示意圖。

附圖標記說明

1 無襯紙打印機(標簽打印機) 2 殼體

2a 主體 2b 上罩

10 導向裝置 11 上導向板

11a 第一上導向板 11b 第二上導向板

12 下導向板 12a 第一下導向板

12b 第二下導向板 13、13’ 固定導向板

14 第一導向板 14a 第一寬度導向板

15 第二導向板 15a 第二寬度導向板

16 紙張寬度方向?qū)虿考? 17 固定機構

18 紙張下導向部件 19 拉伸彈簧

20 墊板(清潔部件) 21 斜面

22 上表面 23 下表面

30、30’ 打印頭 40、40’ 壓板滾筒

50 打印部 60 紙張輸送通道

70 聯動機構 71 第一齒條

72 第二齒條 73 小齒輪

80 導軌機構 81 槽

82 凸部 A 箭頭

C 間隙 L 紙張

O 支點

具體實施方式

需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。下面將參考附圖并結合實施例來詳細說明本實用新型。

下面，參照附圖，對本實用新型所涉及的標簽打印機進行說明。在本實施例中，將無襯紙打印機作為標簽打印機為例進行說明。

圖1是表示本實施例所涉及的無襯紙打印機1的概略構成的示意圖。該無襯紙打印機1是在沒有襯紙的標簽的紙張L的表面上打印規定信息并進行發放的打印機。

在本實施例所涉及的無襯紙打印機1中沿紙張輸送通道60按順序設置有導向裝置10、墊板(清潔部)20(詳細后述)、熱敏打印頭(打印頭)30及壓板滾筒40(打印部50)。導向裝置10具有上導向板11、下導向板12、固定導向板(紙張導向板)13。無襯紙標簽的紙張L被具有上導向板11、下導向板12及固定導向板13的導向裝置10引導，供給給具有熱敏打印頭30和壓板滾筒40的打印部50。固定導向板13位于壓板滾筒40的跟前側設置。壓板滾筒40的旋轉軸通過未圖示的齒輪與可正反轉的電機的驅動軸連結。當使驅動軸旋轉時，則其旋轉力通過齒輪傳遞給壓板滾筒40，無襯紙標簽的紙張L沿著箭頭A方向(從輸送方向上游側向下游側)被輸送。

在本實施例中，無襯紙標簽的紙張L是在連續紙張上將紙張L的上表面用作打印數據信息的打印面、將背面上涂敷有糨糊的紙張。通過這樣，打印后進行發放的標簽可直接粘貼在目標物體上諸如店鋪中銷售的商品等上。

無襯紙打印機1的殼體2通常具有主體2a和上罩2b，上罩2b可開閉。主體2a設置有上導向板11、下導向板12、固定導向板13及壓板滾筒40，上罩2b設置有熱敏打印頭30。

打印部50包括隔著紙張輸送通道60對置配置的熱敏打印頭30和壓板滾筒40。

熱敏打印頭30是在基板(未圖示)上將多個發熱體(未圖示)排成一列而形成的所謂線性熱敏打印頭，并使發熱體的排列方向與紙張輸送方向正交而配置。在基板的形成有發熱體的面的相反一側的面上粘貼有金屬制的具有導電性的放熱板。此外，熱敏打印頭30設置有電壓及打印信號用的連接器(未圖示)，在該連接器上連結有來自殼體2的配線連接器(未圖示)。

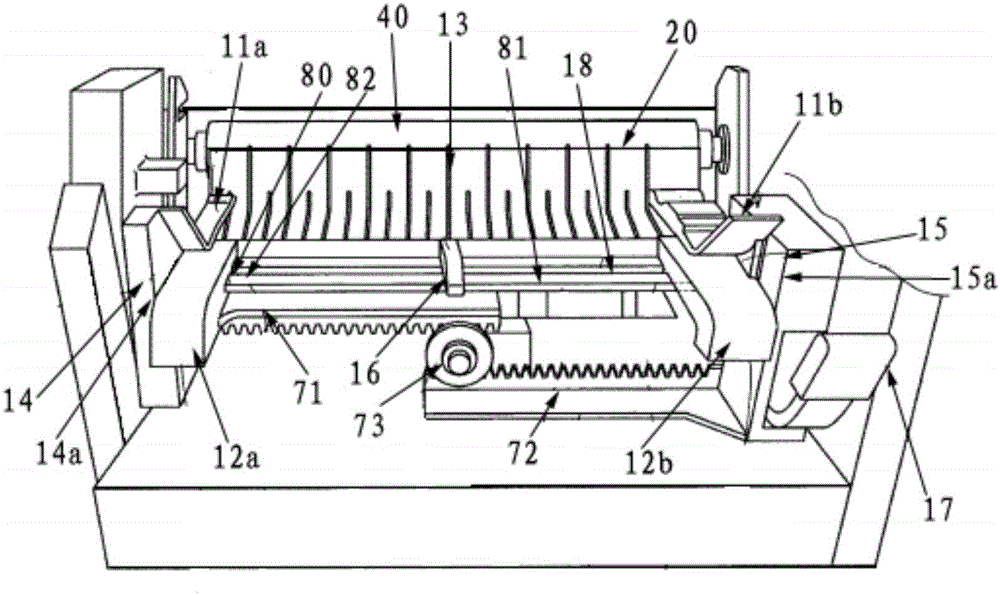

圖2是表示本實施例所涉及的無襯紙打印機1中卸下上罩2b的主體2a的概略構成圖。如圖2所示，紙張導向裝置10還包括第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15。上導向板11及下導向板12分別設置在第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15上。

具體地說，第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15除分別設置有導向紙張上面的第一上導向板11a(上導向板11)和第二上導向板11b(上導向板12)、導向紙張下面的第一下導向板12a(下導向板12)和第二下導向板12b(下導向板12)外，還分別設置有第一寬度導向板14a及第二寬度導向板15a。

第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15、即導向紙張上面的第一上導向板11a(上導向板11)和第二上導向板11b(上導向板12)、導向紙張下面的第一下導向板12a(下導向板12)和第二下導向板12b(下導向板12)形成有紙張輸送通道60的一部分。

第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15通過由第一齒條71、第二齒條72及小齒輪73構成的聯動機構70在紙張L的寬度方向上移動自如地被保持。第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15分別安裝有第一齒條71、第二齒條72。而且，第一齒條71、第二齒條72與小齒輪73能夠相互嚙合地向相反方向(相向或反向)進行移動。通過這樣的構成，能夠防止因紙張導向部件的自重和紙張輸送時所涉及的力而導致的紙張導向部件的松動，并縮小無襯紙打印機(標簽打印機)1在紙張輸送方向上的長度而小型化。

本實施例所涉及的無襯紙打印機1中，由第一齒條71、第二齒條72及小齒輪73構成的聯動機構70，與殼體2的主體2a的底面垂直設置。換言之，聯動機構70以小齒輪73的旋轉中心軸線朝向沿通過第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15導向并輸送的紙張L的輸送方向的方向配置。通過這樣，使無襯紙打印機1的在紙張輸送方向上的長度縮短。

而且，在殼體2的主體2a上設置有導向第一下導向板12a、第二下導向板12b的底面的紙張寬度方向?qū)虿考?6，用于引導第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15。

此外，第一下導向板12a和第二下導向板12b的底面與紙張寬度方向?qū)虿考?6設置有導軌機構80。導軌機構80具有紙張寬度方向的槽81和嵌入該槽81中的凸部82。槽81分別設置在第一下導向板12a和第二下導向板12b上，凸部82設置在紙張寬度方向?qū)虿考?6上、或者也可以槽81設置在紙張寬度方向?qū)虿考?6上，凸部82分別設置在第一下導向板12a和第二下導向板12b上。

此外，紙張寬度方向?qū)虿考?6和固定導向板(紙張導向板)13能夠一體形成。

紙張寬度方向?qū)虿考?6設置在比紙張L的引導面低的位置，紙張寬度方向?qū)虿考?6的下方配置有聯動機構70。

在只將可變第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15的聯動機構如上那樣垂直設置中能夠使無襯紙打印機1在紙張L輸送方向上的長度縮短，但因紙張導向部件的自重、紙張輸送時所涉及的力而導致的紙張導向部件產生有松動(間隙)。

因而，在垂直設置聯動機構70且設置導向第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15的導向紙張下面的第一下導向板12a和第二下導向板12b的底面的紙張寬度方向?qū)虿考?6的同時，在第一下導向板12a和第二下導向板12b的底面上形成有在紙張寬度方向的槽81及在紙張寬度方向?qū)虿考?6形成有嵌入到槽81的凸部82、或者在第一下導向板12a和第二下導向板12b的底面上形成有嵌入到槽81的凸部82及在紙張寬度方向?qū)虿考?6形成有槽81。通過這樣，具有由槽81和嵌入到槽81的凸部82構成的導軌機構80，并防止因紙張導向部件的自重、紙張輸送時所涉及的力而導致的紙張導向部件產生有松動(間隙)，能夠使無襯紙打印機1在掃描方向上小型化。

此外，在本實施例所涉及的無襯紙打印機1中，優選具有固定第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15的寬度的固定機構17。

此外，在本實施例中，優選在第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15所對置的中央設置有在紙張寬度方向上具有規定寬度的較窄的紙張下導向部件18。紙張下導向部件18其上表面的高度視為與固定導向板13的上游側的紙張接觸面相同或者大致相同的高度。通過這樣，紙張下導向部件18能夠防止紙張L的下垂，而且與上表面開放的第一齒條71的上表面滑動接觸從而兼做防止第一齒條71的浮起的導向板。因此，通過設置紙張下導向部件18，紙張輸送時所涉及的一部分力由紙張下導向部件18接受，從而能夠緩和紙張導向部件所涉及的力，因此能夠進一步防止紙張導向部件的松動。

下面，對本實施例所涉及的墊板(清潔部)20進行詳細說明。

圖3是表示現有的無襯紙打印機的固定導向板13’與壓紙滾筒40’的位置關系的示意圖。如圖3所示，固定導向板13’與和打印頭30’隔著紙張L’的輸送通道對置設置的壓板滾筒40’具有間隙地設置，因此就會容易發生標簽紙張L’卷入到該間隙C中的故障。而且由于壓板滾筒40’與無襯紙標簽的紙張L’接觸會附著有糨糊從而存在有導致打印品質下降的危險。

圖4是表示本實施例所涉及的無襯紙打印機1的與固定導向板13一體地設置的墊板20和壓紙滾筒40的位置關系的示意圖。如圖4所示，墊板(清潔部件)20，滲入有硅膠(帶有潤滑劑)，與固定導向板13(紙張導向板)連續地一體設置，通過設置在固定導向板13上的拉伸彈簧(彈性部件)19對固定導向板13的偏置以能夠向壓板滾筒40涂敷硅膠的方式與壓板滾筒40無間隙地彈力抵接，以使在防止向壓板滾筒40纏繞無襯紙標簽紙張L的同時自動清潔壓紙滾筒40。

具體地說，在向壓板滾筒40推壓打印頭30并在輸送紙張L的同時進行打印的無襯紙打印機1中，在壓板滾筒40跟前的固定導向板13的頂端設置滲入硅膠的墊板20，將能夠以支點O為中心上下轉動的固定導向板13通過拉伸彈簧19向壓板滾筒40方向偏置。通過這樣，由于作為固定導向板13的一部分的滲入硅膠的墊板20始終與壓板滾筒40抵接，所以無襯紙標簽紙張L附著在壓板滾筒40上的糨糊等污垢自動被清除，且通過設置墊板20使得在固定導向板13和壓板滾筒40之間沒有間隙，因此也能夠防止無襯紙標簽紙張L卷入到間隙中的故障發生。

固定導向板13在紙張寬度方向上的寬度為小于等于壓板滾筒40在紙張寬度方向的寬度，墊板20在紙張寬度方向上的寬度與紙張固定導向板13的寬度相同，通過這樣的構成，能夠減少無襯紙打印機(標簽打印機)1在紙張寬度方向上的寬度的同時，能夠有效地對壓板滾筒40涂敷硅膠等潤滑劑及進行清潔污垢。

在圖4中，墊板20朝向壓板滾筒40的面為斜面21。斜面21是從墊板20的上表面22的邊緣向下方逐漸傾斜的斜面，通過這樣的構成，能夠減小墊板20對壓板滾筒40的接觸面積，從而能夠減少墊板20對壓板滾筒40的阻力，并能夠更可靠地對壓板滾筒涂敷硅膠等潤滑劑及進行清潔污垢。

在本實施例中，優選斜面21與上表面22的夾角大約為45度，通過這樣的構成，在能夠更可靠地對壓板滾筒40涂敷硅膠等潤滑劑及進行清潔污垢的同時，保證墊板20的使用強度。

在本實施例中，斜面21與上表面22的夾角大約為45度，但是不限定于此，也可以墊板20整體以上表面22向下方傾斜、下表面23向上方傾斜的方式沿紙張輸送方向朝向壓板滾筒40形成V字形的形狀，通過這樣的構成，能夠更可穩定地對壓板滾筒40涂敷硅膠等潤滑劑及進行清潔污垢。

在本實施例中，雖然將無襯紙打印機1作為標簽打印機為例進行了說明，但是不限定于此，諸如也可以是有襯紙的標簽打印機。

在本實施例中，列舉有第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15具有第一上導向板11a、第二上導向板11b以及第一下導向板12a及第二下導向板12b的例子進行了說明，但是不限定于此，例如，第一紙張導向部件(紙張導向部件)14和第二紙張導向部件(紙張導向部件)15也可以僅進行紙張L的寬度方向的導向。

此外，在本實施例中，列舉聯動機構70與主體2a的底面垂直設置的例子進行了說明，但是不限定于此，聯動機構70只要與被紙張導向部件導向的紙張的面垂直就可以。因此，例如，當紙張L被從上下方向插入時，聯動機構70與被紙張導向部件導向的紙張L的面垂直。這時，聯動機構70與主體2a的底面平行。因而，能夠使無襯紙打印機1在紙張L的輸送方向上的長度縮短從而使其小型化。

在本實施例中，雖然用無襯紙打印機1從無襯紙打印機1外部供給無襯紙標簽的紙張L的例子進行了說明，但是本實用新型的應用不限定于此，例如，當然也可以是在無襯紙打印機1的主體2a中支撐有無襯紙標簽紙張卷繞成輥狀的紙卷的無襯紙打印機。

根據本實施例的無襯紙打印機1，通過在導向裝置10的固定導向板13的頂端連續一體地設置有帶有硅膠的墊板(清潔部件)20，而且通過拉伸彈簧19該墊板20以與壓板滾筒40無間隙的方式始終與壓板滾筒40彈力抵接，通過這樣，無襯紙標簽紙張L附著在壓板滾筒40上的糨糊等污垢自動被清除，且通過設置墊板20使得在固定導向板13和壓板滾筒40之間沒有間隙，因此也能夠防止無襯紙標簽紙張L纏繞或卷入到間隙中的故障發生。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
