本發明涉及印刷技術領域，具體為一種印刷烘干機。

背景技術：

印刷是將文字、圖畫、照片、防偽等原稿經制版、施墨、加壓等工序，使油墨轉移到紙張、織品、塑料品、皮革等材料表面上，批量復制原稿內容的技術，在印刷結束后油墨通常會需要一段時間才能變干，為了節約印刷時間通常需要烘干機對其進行烘干，但是現有的印刷烘干機在印刷機器印刷完以后需要手動移動烘干機進行烘干，這樣必會導致企業成本增加，增大企業的人工數量，而且在印刷產品的時候，很難加快工作效率，其中最主要的原因就是人工在持續工作的時候，會產生疲勞度，這就會導致工作效率降低。

技術實現要素：

本發明的目的在于提供一種印刷烘干機，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種印刷烘干機，包括底板，所述底板底部的兩側分別固定連接有支撐腿，且兩個支撐腿之間固定連接有隔板，所述支撐腿的表面固定連接有控制器，所述隔板的頂部固定連接有電機，所述電機的轉軸通過皮帶傳動連接有皮帶輪，所述皮帶輪通過傳送帶傳動連接有轉動輪，所述底板的頂部固定連接有烘干箱，所述烘干箱的頂部連通有鼓風機，所述烘干箱內壁的頂部固定連接有冷凝箱，所述冷凝箱內壁的兩側均固定連接有冷凝管，所述冷凝箱的底部通過連通管連通有抽風機，所述烘干箱內壁的頂部且位于冷凝箱的一側固定連接有烘干裝置。

所述烘干裝置包括有裝置箱，所述裝置箱的內部固定連接有儲水箱，所述儲水箱的內部固定連接有加熱器，所述裝置箱的內部且位于儲水箱的一側固定連接有第一水泵箱，所述儲水箱內壁的頂部固定連接有溫度感應器，所述裝置箱的內部且位于儲水箱和第一水泵箱的底部固定連接有第二水泵箱，所述第一水泵箱的內部固定連接有第一水泵，所述第一水泵的進水管與儲水箱的出水孔連通，所述第一水泵的出水管貫穿第一水泵箱且延伸至第一水泵箱的外部，所述第一水泵的出水管遠離第一水泵的一端連通有第一螺旋狀盤管，所述第一螺旋狀盤管遠離第一水泵的一端通過連通管連通有第二螺旋狀盤管，所述第二水泵箱的內部固定連接有第二水泵，所述第二水泵的進水管與儲水箱的進水孔連通，所述第二水泵的出水管貫穿第二水泵箱與第二螺旋狀盤管連通，所述裝置箱的頂部開設有進風口，所述裝置箱的底部開設有出風口，所述控制器分別與電機、鼓風機、抽風機、冷凝管、第一水泵、第二水泵、溫度感應器和加熱器電性連接。

優選的，所述烘干箱的兩側均開設有與傳送帶相適配的開口。

優選的，所述冷凝箱的一側連通有出水管，所述出水管遠離冷凝箱的一端貫穿烘干箱且延伸至烘干箱的外部。

優選的，所述支撐腿的底部固定連接有底座。

與現有技術相比，本發明的有益效果是：該印刷烘干機，烘干裝置內部設置有的螺旋狀盤管，通過抽水泵對螺旋狀盤管內通入熱水，再通過鼓風機將熱空氣吹入箱內進行烘干，通過傳送液體的熱量來進行烘干，能夠有效的節約能源，且沒有污染，螺旋狀盤管的數量設置為兩個，能夠加快烘干的速度，提高烘干的效率，同時節約工作成本，設置的有冷凝箱、冷凝管、抽風機和出水管能夠對烘干時產生的氣體進行冷卻，使氣體變為液體，再通過出水管回收，從而對烘干時產生的氣體統一回收，防止氣體進入空氣造成污染，達到環保的作用，操作過程簡單，同時減少后期處理時間，該印刷烘干機具有結構簡單，實用性強，以及節能減排的特點。

附圖說明

圖1為本發明結構示意圖；

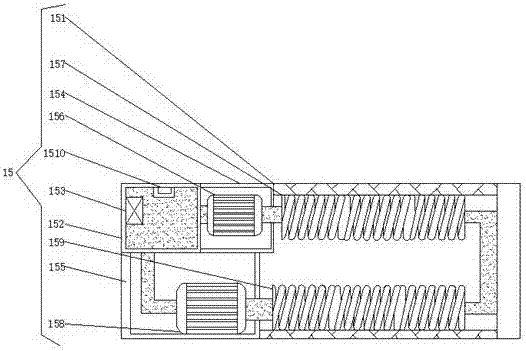

圖2為本發明烘干裝置的結構示意圖。

圖中：1底板、2支撐腿、3隔板、4控制器、5電機、6皮帶、7皮帶輪、8傳送帶、9轉動輪、10烘干箱、11鼓風機、12冷凝箱、13冷凝管、14抽風機、15烘干裝置、151裝置箱、152儲水箱、153加熱器、154第一水泵箱、155第二水泵箱、156第一水泵、157第一螺旋狀盤管、158第二水泵、159第二螺旋狀盤管、1510溫度感應器、16出水管。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明提供一種技術方案：一種印刷烘干機，包括底板1，底板1底部的兩側分別固定連接有支撐腿2，支撐腿2的底部固定連接有底座，且兩個支撐腿2之間固定連接有隔板3，支撐腿2的表面固定連接有控制器4，隔板3的頂部固定連接有電機5，電機5的轉軸通過皮帶6傳動連接有皮帶輪7，皮帶輪7通過傳送帶8傳動連接有轉動輪9，底板1的頂部固定連接有烘干箱10，烘干箱10的兩側均開設有與傳送帶8相適配的開口，烘干箱10的頂部連通有鼓風機11，烘干箱10內壁的頂部固定連接有冷凝箱12，冷凝箱12的一側固定連接有出水管16，出水管16遠離冷凝箱12的一端貫穿烘干箱10且延伸至烘干箱10的外部，冷凝箱12內壁的兩側均固定連接有冷凝管13，冷凝箱12的底部通過連通管連通有抽風機14，從而對烘干時產生的氣體統一回收，防止氣體進入空氣造成污染，達到環保的作用，操作過程簡單，同時減少后期處理時間，烘干箱10內壁的頂部且位于冷凝箱12的一側固定連接有烘干裝置15。

烘干裝置15包括有裝置箱151，裝置箱151的內部固定連接有儲水箱152，儲水箱152的內部固定連接有加熱器153，裝置箱151的內部且位于儲水箱152的一側固定連接有第一水泵箱154，儲水箱152內壁的頂部固定連接有溫度感應器1510，溫度感應器1510感應溫度，通過控制器4控制加熱器153保持水溫，防止水溫過高或過低，裝置箱151的內部且位于儲水箱152和第一水泵箱154的底部固定連接有第二水泵箱，第一水泵箱154的內部固定連接有第一水泵156，第一水泵156的進水管與儲水箱152的出水孔連通，第一水泵156的出水管貫穿第一水泵箱154且延伸至第一水泵箱154的外部，第一水泵156的出水管遠離第一水泵156的一端連通有第一螺旋狀盤管157，第一螺旋狀盤管157遠離第一水泵156的一端通過連通管連通有第二螺旋狀盤管159，螺旋狀盤管的數量設置為兩個能夠加快烘干的速度，提高烘干的效率，同時節約工作成本，第二水泵箱155的內部固定連接有第二水泵158，第二水泵158的進水管與儲水箱152的進水孔連通，第二水泵158的出水管貫穿第二水泵箱155與第二螺旋狀盤管159連通，裝置箱151的頂部開設有進風口，裝置箱151的底部開設有出風口，通過傳送液體的熱量來進行烘干，能夠有效的節約能源，且沒有污染，控制器4分別與電機5、鼓風機11、抽風機14、冷凝管13、第一水泵156、第二水泵158、溫度感應器1510和加熱器153電性連接，該印刷烘干機具有結構簡單，實用性強，以及節能減排的特點。

工作原理：工作人員在操作時首先通過控制器4開啟加熱器153，加熱器153會對儲水箱152內的液體加熱，再將印刷后需要烘干的物品放置在傳送帶8上，通過控制器4開啟電機5、鼓風機11、抽風機14、冷凝管13和第一水泵156，第一水泵156會將儲水箱152內的液體抽取到第一螺旋狀盤管157和第二螺旋狀盤管159內，鼓風機11會將液體產生的熱量吹向傳送帶8上的物品進行烘干，抽風機14會將烘干產生的熱氣吸入冷凝箱12內，冷凝管13能夠對烘干時產生的氣體進行冷卻，使氣體變為液體，再通過出水管16回收，烘干完成后，通過控制器4開啟第二水泵158，第二水泵158會將第一螺旋狀盤管157和第二螺旋狀盤管159內的液體再次抽入儲水箱152內，通過控制器4關閉加熱器153、電機5、鼓風機11、抽風機14、冷凝管13和第一水泵156和第二水泵158，完成工作。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
