本發明涉及印刷設備領域,具體涉及印刷設備的清潔工具。
背景技術:
凸版印刷機的輥軸,使用一定時間后會有油墨的積攢,需要定時清洗和維護,多采用水流簡單沖刷式清洗方式。但是輥軸上有很多的凹槽和凸起,凹槽里面的油墨很難徹底清洗干凈。
因此,如何設計一種情結工具,使其克服上述問題是本領域技術人員亟待解決的一個問題。
技術實現要素:
本發明的目的在于提供一種可以精確的定位需要清潔的輥軸表面,進行徹底清理,而可以進行多角度清潔的凸版印刷清潔結構。
為達到以上目的,本發明采用的技術方案為:一種凸版印刷清潔結構,包括機架,所述機架上連接有輥軸和輥軸電機,該輥軸電機帶動該輥軸轉動;其特征在于:所述機架上滑動設置有移動桿件,所述移動桿件包括滑塊、絲桿電機、絲桿和導桿,所述滑塊滑動設置于所述機架上,使所述移動桿件靠近或遠離該輥軸,所述絲桿電機固定于所述滑塊上,帶動所述絲桿轉動,所述導桿固定于所述滑塊上,且和所述絲桿平行,所述絲桿和所述導桿上設置有移動臺,所述移動臺上開設有螺紋孔和光孔,所述螺紋孔用于穿過所述絲桿,所述光孔用于穿過所述導桿,所述移動臺上還開設有導水孔,所述導水孔一側連接有總水管,所述導水孔另一側連接有旋轉座,所述旋轉座轉動連接于所述移動臺上,所述旋轉座為中空結構,且內部設置有螺旋片,所述旋轉座上沿軸向連接有大出水口和小出水軟管,所述旋轉座上沿軸向還滑動設置有頂桿,所述頂桿和所述旋轉座之間設置有彈簧,所述彈簧用于迫使所述頂桿始終抵觸該輥軸表面,所述旋轉座上還設置有定位機構,所述定位機構包括第一連桿、第二連桿、第三連桿、第四連桿和小出水口,所述第一連桿沿軸向固定于所述旋轉座上,所述第二連桿一端活動連接于所述頂桿上,另一端轉動連接于所述第一連桿上,所述第三連桿一端轉動連接于所述第二連桿上,所述第四連桿兩端分別轉動連接于所述第一連桿和所述第三連桿上,所述第一連桿、所述第二連桿、所述第三連桿和所述第四連桿構成平行四邊形結構,所述小出水口固定于所述第四連桿上,所述小出水口對準所述頂桿的頂端,且連接所述小出水軟管;所述頂桿上下滑動,使所述第二連桿繞所述第一連桿轉動,通過所述第三連桿和所述第四連桿的聯動,實現所述小出水口始終對準所述頂桿的頂端。
作為改進,所述頂桿的頂端設置有圓珠,所述圓珠內嵌于所述頂桿上,且可進行自由轉動。類似圓珠筆頭的結構,一方面使頂桿不易劃傷輥軸,另一方面方便頂桿進出凹槽和越過凸起。
作為優選,所述大出水口和所述小出水軟管均有兩個,且沿圓周方向間隔設置,對應的所述定位機構具有兩組。能滿足清潔需求。
與現有技術相比,本發明的優點在于:水流經過旋轉座時帶動旋轉座旋轉,而后一部分水流從大出水口噴出,可用于初步沖刷輥軸表面,另一部分水經小出水軟管從小出水口噴出,通過頂桿和定位機構的聯動配合,使水流能精度清洗輥軸上的凹槽或凸起,另外,通過控制輥軸電機和絲桿電機,可以對輥軸進行全面清洗。
附圖說明
圖1是根據本發明的一個優選實施例的立體結構示意圖;
圖2是根據本發明的一個優選實施例的爆炸狀態示意圖;

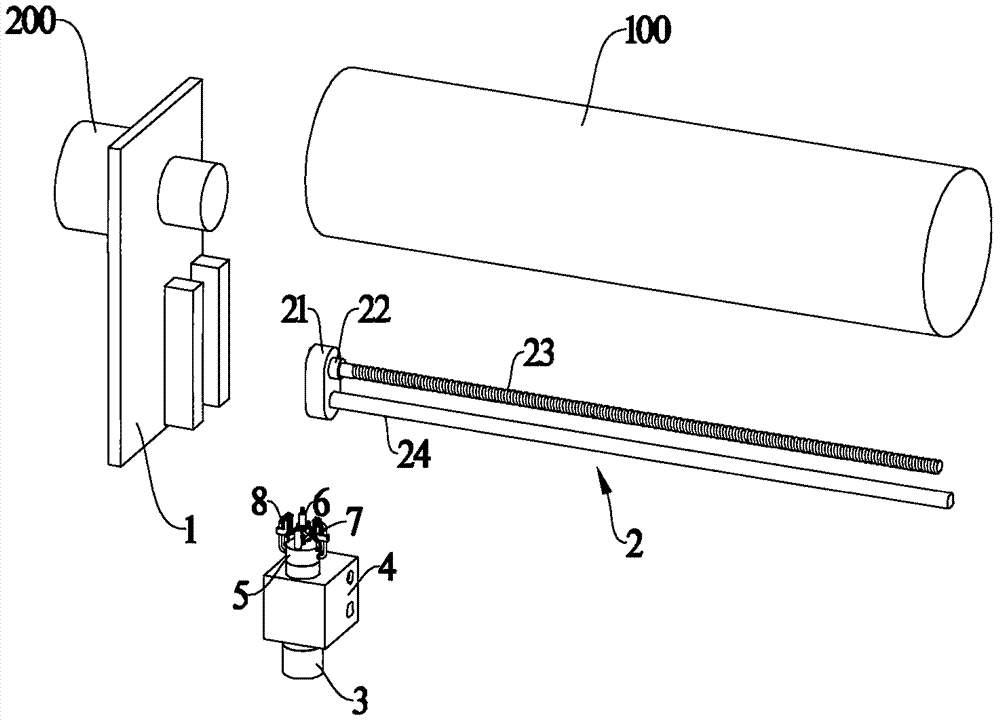

圖3是根據本發明的一個優選實施例的進一步爆炸狀態示意圖;
圖4是根據本發明的一個優選實施例中旋轉座、頂桿、彈簧和定位機構的裝配結構示意圖;
圖5是根據本發明的一個優選實施例中移動臺的半剖視圖;
圖6是根據本發明的一個優選實施例中旋轉座的半剖視圖;
圖7、圖8是根據本發明的一個優選實施例的工作狀態圖。
具體實施方式
以下描述用于揭露本發明以使本領域技術人員能夠實現本發明。以下描述中的優選實施例只作為舉例,本領域技術人員可以想到其他顯而易見的變型。
如圖1~8所示,本發明的一個實施例包括機架1,機架1上連接有輥軸100和輥軸電機200,該輥軸電機200帶動該輥軸100轉動。機架1上滑動設置有移動桿件2,移動桿件2包括滑塊21、絲桿電機22、絲桿23和導桿24,滑塊21滑動設置于機架1上,使移動桿件2靠近或遠離該輥軸100,絲桿電機22固定于滑塊21上,帶動絲桿23轉動,導桿24固定于滑塊21上,且和絲桿23平行,絲桿23和導桿24上設置有移動臺4,移動臺4上開設有螺紋孔42和光孔43,螺紋孔42用于穿過絲桿23,光孔43用于穿過導桿24,移動臺4上還開設有導水孔41,導水孔41一側連接有總水管3,導水孔41另一側連接有旋轉座5,旋轉座5轉動連接于移動臺4上,旋轉座5為中空結構,且內部設置有螺旋片53,旋轉座5上沿軸向連接有大出水口51和小出水軟管52,旋轉座5上沿軸向還滑動設置有頂桿6,頂桿6和旋轉座5之間設置有彈簧7,彈簧7用于迫使頂桿6始終抵觸該輥軸100表面,旋轉座5上還設置有定位機構8,定位機構8包括第一連桿81、第二連桿82、第三連桿83、第四連桿84和小出水口85,第一連桿81沿軸向固定于旋轉座5上,第二連桿82一端活動連接于頂桿6上,另一端轉動連接于第一連桿81上,第三連桿83一端轉動連接于第二連桿82上,第四連桿84兩端分別轉動連接于第一連桿81和第三連桿83上,第一連桿81、第二連桿82、第三連桿83和第四連桿84構成平行四邊形結構,小出水口85固定于第四連桿84上,小出水口84對準頂桿6的頂端,且連接小出水軟管52;頂桿6上下滑動,使第二連桿82繞第一連桿81轉動,通過第三連桿83和第四連桿84的聯動,實現小出水口84始終對準頂桿6的頂端。
作為改進,頂桿6的頂端設置有圓珠61,圓珠61內嵌于頂桿6上,且可進行自由轉動。
其中,大出水口51和小出水軟管52均有兩個,且沿圓周方向間隔設置,對應的定位機構8具有兩組。
以上顯示和描述了本發明的基本原理、主要特征和本發明的優點。本行業的技術人員應該了解,本發明不受上述實施例的限制,上述實施例和說明書中描述的只是本發明的原理,在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進,這些變化和改進都落入要求保護的本發明的范圍內。本發明要求的保護范圍由所附的權利要求書及其等同物界定。
