本申請涉及打印，尤其涉及一種芯片及耗材盒。

背景技術：

1、打印設備在人類生產和生活中的應用越來越廣泛。常見的打印設備包括激光打印機和噴墨打印機。其中，噴墨打印機安裝有耗材盒，以耗材盒是墨盒為例，墨盒內盛裝有墨水，噴墨打印機能夠向紙張上噴出墨水以形成需要打印的文字或圖案。墨盒上設有芯片，該芯片用于與噴墨打印機的觸針進行通訊連接。

2、目前，耗材盒在長時間使用過程中，其表面可能會粘附一些具有導電性的異物，比如墨滴、金屬絲或金屬碎屑等。在將耗材盒安裝到噴墨打印機的過程中，異物在重力的作用下會流向芯片的基板表面，被設置在基板表面的端子攔截。若該異物粘附于基板的電源端子與接地端子之間，則會造成電源端子與接地端子之間短路，進而出現芯片被燒毀的情況。

技術實現思路

1、本申請提供一種芯片及耗材盒，以解決異物粘附于芯片的基板的電源端子與接地端子之間，造成電源端子與接地端子之間短路，進而出現芯片被燒毀的問題。

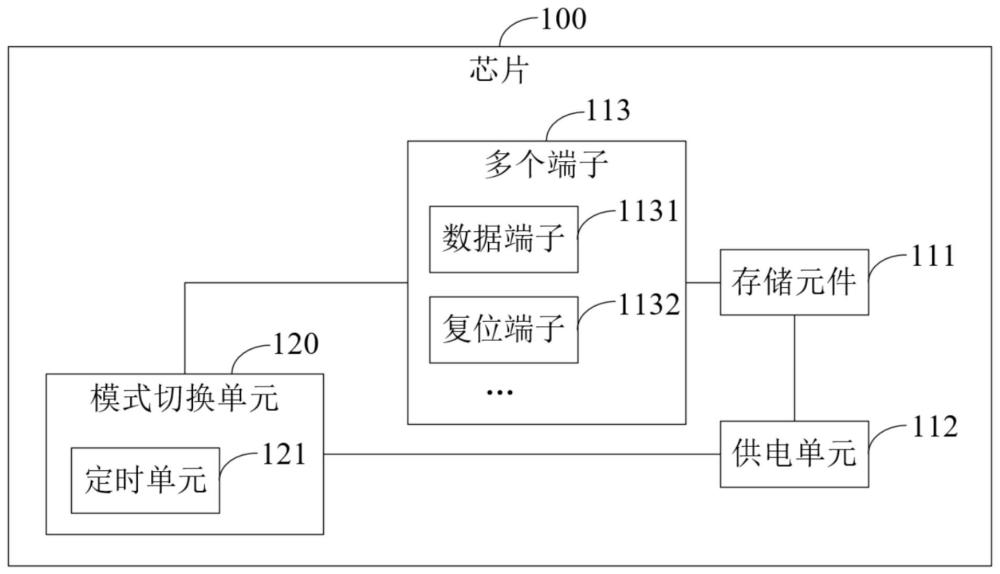

2、第一方面，本申請提供一種芯片，包括

3、存儲元件，用于存儲耗材盒信息、相關處理程序及通信程序；

4、供電單元，用于向存儲元件提供電信號；

5、多個端子，與存儲元件電連接，多個端子至少包括數據端子和復位端子，數據端子連通打印設備的設備側控制單元中的數據信號線，復位端子連通打印設備的設備側控制單元中的復位信號線；

6、模式切換單元，用于接收打印設備發送的目標指令，確定目標指令執行的時鐘長度是否為預設值，若是，則在監測到復位端子的信號電平為低電平時，關閉供電單元；若否，則在輸出圖像過程中或在輸出圖像完成后，關閉供電單元；

7、模式切換單元包括定時單元，定時單元包括第一定時器，在模式切換單元監測到第一定時器定時至第一時長時，開啟供電單元。

8、可選的，在輸出圖像過程中，關閉供電單元，包括：在監測到數據端子接收數據信號時，關閉供電單元；或者，在輸出圖像完成后，關閉供電單元，包括：在監測到數據端子未再接收到數據信號時，關閉供電單元。

9、可選的，供電單元僅包括外電源，外電源位于存儲元件的外部；或者，供電單元包括外電源和內電源，外電源被位于存儲元件的外部，內電源位于存儲元件的內部，內電源的電信號由復位信號線提供。

10、可選的，供電單元包括外電源和內電源，關閉供電單元，包括：關閉內電源。

11、可選的，關閉內電源之前，模式切換單元在監測到復位端子的信號電平為高電平時，關閉外電源，并開啟內電源。

12、可選的，模式切換單元包括第一模式轉換單元，第一模式轉換單元包括第一切換單元，外電源的一端連接存儲元件，外電源的另一端連接第一切換單元，第一切換單元控制外電源的開啟或關閉。

13、可選的，模式切換單元包括第二模式轉換單元，第二模式轉換單元包括第一檢測單元，第一檢測單元監測數據端子接收的目標指令，判斷目標指令執行的時鐘長度是否為預設值。

14、可選的，第二模式轉換單元還包括第二檢測單元，第二檢測單元在監測到復位端子的信號電平為低電平時，通過第一切換單元關閉外電源；在第一模式轉換單元監測第一定時器定時至第一時長時，通過第一切換單元開啟外電源。

15、可選的，定時單元還包括第二定時器，第二檢測單元在監測到復位端子的信號電平為高電平時，啟動第二定時器定時至第二時長，并監測復位端子的信號電平是否為低電平。

16、可選的，第二模式轉換單元還包括第二切換單元，第二檢測單元在監測到復位端子的信號電平為高電平時，通過第一切換單元關閉外電源，以及通過第二切換單元開啟內電源，在啟動第二定時器定時至第二時長時，第二檢測單元監測復位端子的信號電平是否為低電平，若是，則通過第二切換單元關閉內電源。

17、可選的，在第一檢測單元監測到目標指令執行的時鐘長度不為預設值時，第二檢測單元監測復位信號是否為高電平，若是，則執行目標指令，并通過第一切換單元關閉外電源。

18、可選的，第一時長用于表示為執行完上一條目標指令至啟動執行下一條目標指令的時鐘長度；第二時長用于表示復位信號高電平持續的時鐘長度。

19、可選的，在執行完目標指令時，供電單元提供的電信號以及多個端子的信號電平均為低電平。

20、第二方面，本申請提供一種耗材盒，包括：耗材盒本體，耗材盒本體上設有用于安裝如本申請第一方面所述的芯片的安裝位，耗材盒來自原裝耗材盒、回收耗材盒或再生耗材盒。

21、本申請提供的芯片及耗材盒，芯片包括存儲元件、供電單元、多個端子和模式切換單元；存儲元件，用于存儲耗材盒信息、相關處理程序及通信程序；供電單元，用于向存儲元件提供電信號；多個端子與存儲元件電連接，多個端子至少包括數據端子和復位端子，數據端子連通打印設備的設備側控制單元中的數據信號線，復位端子連通打印設備的設備側控制單元中的復位信號線；模式切換單元用于接收打印設備發送的目標指令，確定目標指令執行的時鐘長度是否為預設值，若是，則在監測到復位端子的信號電平為低電平時，關閉供電單元；若否，則在輸出圖像過程中或在輸出圖像完成后，關閉供電單元；模式切換單元包括定時單元，定時單元包括第一定時器，在模式切換單元監測到第一定時器定時至第一時長時，開啟供電單元。由于本申請通過供電單元向存儲元件提供電信號，而不再通過電源端子向存儲元件提供電信號，同時取消設置于芯片的基板表面的電源端子，即改變芯片的供電方式，能夠避免出現目前打印設備供電方式中，電源端子與其它端子，或者，電源端子與接地端子之間發生短路的問題，提高芯片的使用安全性及穩定性；且，通過增加模式切換單元，根據目標指令執行的時鐘長度是否為預設值來實現對芯片工作模式的切換，并依據芯片所處的工作模式，設置對應的用于適時開啟或關閉供電單元的判據，使得芯片能夠適應打印設備固有的程序設計邏輯，能夠有效避免將目前技術中利用外置電源為耗材盒的芯片持續供電的方法，應用于該打印設備使用的耗材盒的芯片，因不符合打印設備固有的程序設計邏輯，引發在耗材盒使用過程中，打印設備報錯或不認機，給用戶的使用造成不便的問題。

技術特征：

1.一種芯片，其特征在于，包括：

2.根據權利要求1所述的芯片，其特征在于，所述在輸出圖像過程中，關閉所述供電單元，包括：

3.根據權利要求2所述的芯片，其特征在于，所述供電單元僅包括外電源，所述外電源位于所述存儲元件的外部；或者，供電單元包括外電源和內電源，所述外電源被位于所述存儲元件的外部，所述內電源位于所述存儲元件的內部，所述內電源的電信號由所述復位信號線提供。

4.根據權利要求3所述的芯片，其特征在于，所述供電單元包括外電源和內電源，所述關閉所述供電單元，包括：關閉所述內電源。

5.根據權利要求4所述的芯片，其特征在于，所述關閉所述內電源之前，所述模式切換單元在監測到所述復位端子的信號電平為高電平時，關閉所述外電源，并開啟所述內電源。

6.根據權利要求3所述的芯片，其特征在于，所述模式切換單元包括第一模式轉換單元，所述第一模式轉換單元包括第一切換單元，所述外電源的一端連接所述存儲元件，所述外電源的另一端連接所述第一切換單元，所述第一切換單元控制所述外電源的開啟或關閉。

7.根據權利要求6所述的芯片，其特征在于，所述模式切換單元包括第二模式轉換單元，所述第二模式轉換單元包括第一檢測單元，所述第一檢測單元監測所述數據端子接收的所述目標指令，判斷所述目標指令執行的時鐘長度是否為所述預設值。

8.根據權利要求7所述的芯片，其特征在于，所述第二模式轉換單元還包括第二檢測單元，所述第二檢測單元在監測到所述復位端子的信號電平為低電平時，通過所述第一切換單元關閉所述外電源；在所述第一模式轉換單元監測第一定時器定時至第一時長時，通過所述第一切換單元開啟所述外電源。

9.根據權利要求8所述的芯片，其特征在于，所述定時單元還包括第二定時器，所述第二檢測單元在監測到所述復位端子的信號電平為高電平時，啟動所述第二定時器定時至第二時長，并監測所述復位端子的信號電平是否為低電平。

10.根據權利要求9所述的芯片，其特征在于，所述第二模式轉換單元還包括第二切換單元，所述第二檢測單元在監測到所述復位端子的信號電平為高電平時，通過所述第一切換單元關閉所述外電源，并通過所述第二切換單元開啟所述內電源；在啟動所述第二定時器定時至所述第二時長時，所述第二檢測單元監測所述復位端子的信號電平是否為低電平，若是，則通過所述第二切換單元關閉所述內電源。

11.根據權利要求8所述的芯片，其特征在于，在所述第一檢測單元監測到所述目標指令執行的時鐘長度不為所述預設值時，所述第二檢測單元監測所述復位信號是否為高電平，若是，則執行所述目標指令，并通過所述第一切換單元關閉所述外電源。

12.根據權利要求1至11中任一項所述的芯片，其特征在于，所述第一時長用于表示為執行完上一條目標指令至啟動執行下一條目標指令的時鐘長度；第二時長用于表示所述復位信號高電平持續的時鐘長度。

13.根據權利要求1至11中任一項所述的芯片，其特征在于，在執行完所述目標指令時，所述供電單元提供的電信號以及所述多個端子的信號電平均為低電平。

14.一種耗材盒，其特征在于，包括：耗材盒本體，所述耗材盒本體上設有用于安裝如權利要求1至13中任一項所述的芯片的安裝位，所述耗材盒來自原裝耗材盒、回收耗材盒或再生耗材盒。

技術總結
本申請提供一種芯片及耗材盒，涉及打印技術領域，該芯片包括：存儲元件、供電單元、多個端子和模式切換單元；存儲元件存儲耗材盒信息、相關處理程序及通信程序；供電單元向存儲元件提供電信號；多個端子與存儲元件電連接，多個端子至少包括數據端子和復位端子；模式切換單元接收打印設備發送的目標指令，確定目標指令執行的時鐘長度是否為預設值，若是，則在監測到復位端子的信號電平為低電平時，關閉供電單元；若否，則在輸出圖像過程中或在輸出圖像完成后，關閉供電單元；在模式切換單元監測到所包含的定時單元中的第一定時器定時至第一時長時，開啟供電單元。本申請能夠有效提高芯片的使用安全性及穩定性。

技術研發人員：夏敬章,徐婧熹
受保護的技術使用者：珠海納思達企業管理有限公司
技術研發日：
技術公布日：2025/4/28
