本發明型涉及熱敏打印領域，尤其涉及一種兼容管芯尺寸的紙架裝置和熱敏打印機。

背景技術：

1、隨著熱敏打印機普及應用，不僅在銀行自動提款機、超市收銀臺、餐飲行業和電商發貨處均使用到熱敏打印機，熱敏打印機包括采用碳帶熱轉印原理的熱轉印打印機，以及包括采用熱敏紙熱敏成像的熱敏打印機，在電商行業和快遞行業打印迅速增長下，對熱敏打印機的使用穩定性和操作方便性具有更高的要求。

2、熱敏打印機一般設置有底座、蓋體、膠輥和熱敏片，通過打印紙進入到膠輥和熱敏片之間的位置，通過熱敏片的加熱，繼而實現圖像文字的成像。

3、打印紙一般呈紙卷狀卷繞在管芯外，熱敏打印機通過紙卷架架起，打印紙卷可以在紙卷架轉動，并實現打印紙的輸送，由于不同打印紙具有不同寬度，因此有必要設計相應結構便捷地適配不同管芯尺寸的紙架，以提高打印機的紙卷適配性。

技術實現思路

1、本發明的第一目的是提供一種兼容管芯尺寸的紙架裝置。

2、本發明的第二目的是提供一種具有上述紙架裝置的熱敏打印機。

3、為了實現本發明第一目的，本發明提供一種兼容管芯尺寸的紙架裝置，包括兩個沿紙寬方向布置的紙架塊，兩個紙架塊之間設置有夾紙位，紙架塊在紙寬方向朝向夾紙位的端面設置有承接凸柱，承接凸柱沿紙寬方向朝夾紙位延伸，承接凸柱的外周設置有第一承接周壁，紙架塊在第一承接周壁的外周設置有環槽，環槽具有朝向夾紙位的敞口；紙架裝置還包括兩個第一彈簧和兩個滑塊，一個第一彈簧沿紙寬方向設置在一個環槽內，滑塊沿紙寬方向延伸，滑塊內貫穿設置有紙寬方向延伸的滑孔，滑塊的外周設置有第二承接周壁，承接凸柱穿過滑孔，一個滑塊可沿紙寬方向移動地設置在一個環槽處，第一彈簧連接在滑塊和紙架塊之間，第一彈簧為滑塊施加朝向夾紙位的彈性力；在第一承接狀態下，滑塊朝環槽退縮，第二承接周壁位于環槽內，第一承接周壁用于承接管芯，在第二承接狀態下，滑塊朝夾紙位伸出，第二承接周壁用于承接管芯。

4、更進一步的方案是，環槽在紙寬方向相對于夾紙位的靠外側設置有檔壁，第一彈簧連接在滑塊和檔壁之間。

5、更進一步的方案是，檔壁設置有卡槽，滑塊設置有沿紙寬方向延伸的卡柱，卡柱的端部設置有卡部，卡柱可移動地穿過卡槽，卡部位于卡槽的靠外側并與卡槽卡合。

6、更進一步的方案是，檔壁沿周向設置有多個卡槽，滑塊沿周向設置有多個卡柱。

7、更進一步的方案是，紙架裝置還包括居中模塊，居中模塊包括兩個齒條、中心齒輪和第二彈簧，一個紙架塊與一個齒條連接，兩個齒條沿紙寬方向延伸，兩個齒條分別嚙合在中心齒輪的徑向兩側，第二彈簧與其中一個齒條連接并為該齒條施加居中彈性力。

8、更進一步的方案是，紙架塊在承接凸柱基于紙長方向的前側依次設置有扣手槽和限位槽，扣手槽在上方具有上開口，限位槽沿紙寬方向延伸，限位槽在下方具有下開口。

9、更進一步的方案是，紙架塊在限位槽的上方設置有限位凸柱，限位凸柱沿紙寬方向朝內延伸，限位凸柱與限位槽之間具有過紙槽，過紙槽與夾紙位連通。

10、更進一步的方案是，紙架裝置還包括鎖止塊，紙架塊沿豎直方向設置有安裝槽，安裝槽的底部沿豎直方向貫穿設置有貫槽，鎖止塊的上端設置有操作部，鎖止塊的下端設置有鎖部，鎖止塊可移動地安裝在安裝槽內，鎖部穿過貫槽。

11、更進一步的方案是，鎖部設置有止動直面和滑動斜面，止動直面垂直于紙寬方向，止動直面和滑動斜面之間呈銳角夾角，滑動斜面位于止動直面的靠外側。

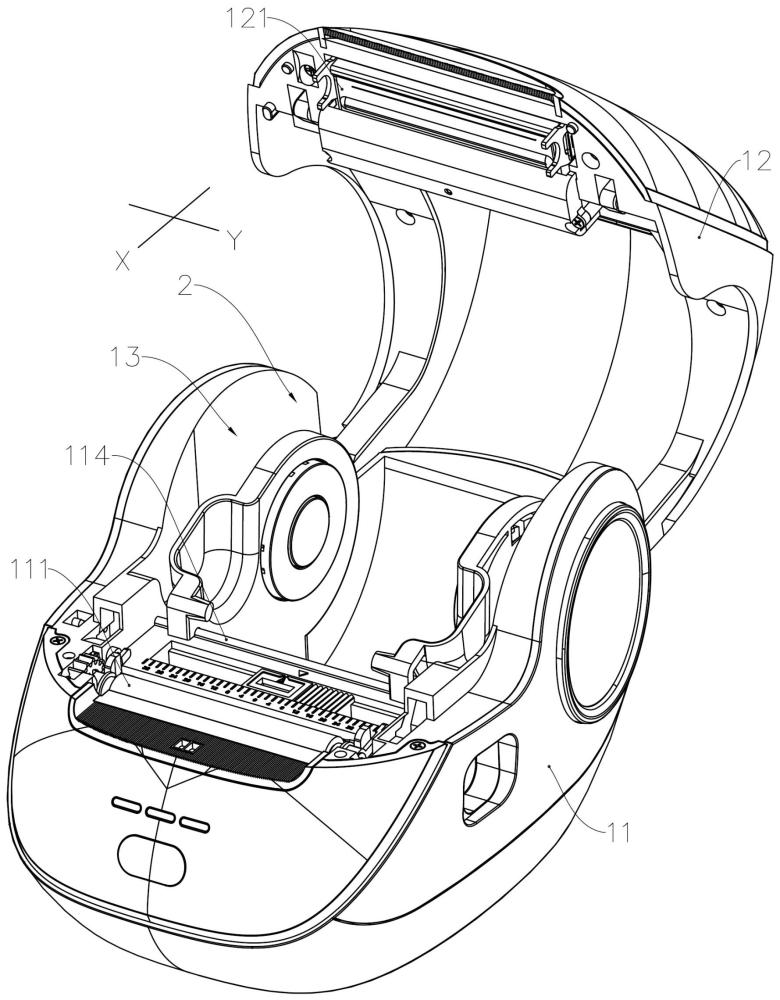

12、為了實現本發明第二目的，本發明提供一種熱敏打印機，包括底座、蓋體、膠輥、熱敏片和紙架裝置，膠輥和熱敏片中的一個設置在底座上，膠輥和熱敏片中的另一個設置在蓋體上，底座設置有紙倉，熱敏片和膠輥相對；紙架裝置為如上述方案的紙架裝置；紙架裝置設置在紙倉內。

13、本發明的有益效果是，通過在紙倉內設置紙架裝置，紙架裝置具有可紙寬方向移動的滑塊，在第一承接狀態下，滑塊朝環槽內縮，第二承接周壁退縮回環槽內，繼而第一承接周壁用于承接具有較小直徑的管芯，在第二承接狀態下，滑塊朝夾紙位伸出，第二承接周壁用于承接具有較大直徑管芯，因此能夠實現對不同直徑尺寸卷芯的支撐，另外，并配合檔壁的設置為彈簧提供穩定支撐力，以及利用卡柱與卡槽的限位配合，繼而使滑塊可穩定不脫離滑動，再者，通過居中模塊的布置，使兩個紙架塊朝夾紙位的中部居中移動，并配合鎖止塊的鎖定，可鎖定紙架塊的位置，再利用位于前側的扣手槽和限位槽，使得手動扳動扣手槽時可使紙架塊受力更均勻移動更為順暢，且利用限位凸柱構成的過紙槽，限制打印紙的走紙，使走紙更為穩定地輸入至熱敏片處，可更進一步提高成像品質。

技術特征：

1.一種兼容管芯尺寸的紙架裝置，包括兩個沿紙寬方向布置的紙架塊，兩個所述紙架塊之間設置有夾紙位，其特征在于：

2.根據權利要求1所述的紙架裝置，其特征在于：

3.根據權利要求2所述的紙架裝置，其特征在于：

4.根據權利要求3所述的紙架裝置，其特征在于：

5.根據權利要求1所述的紙架裝置，其特征在于：

6.根據權利要求1所述的紙架裝置，其特征在于：

7.根據權利要求6所述的紙架裝置，其特征在于：

8.根據權利要求1至7任一項所述的紙架裝置，其特征在于：

9.根據權利要求8所述的紙架裝置，其特征在于：

10.熱敏打印機，包括底座、蓋體、膠輥、熱敏片和紙架裝置，所述膠輥和所述熱敏片中的一個設置在所述底座上，所述膠輥和所述熱敏片中的另一個設置在所述蓋體上，所述底座設置有紙倉，所述熱敏片和所述膠輥相對；

技術總結
本發明提供一種兼容管芯尺寸的紙架裝置和熱敏打印機，包括兩個紙架塊、第一彈簧和滑塊，紙架塊設置有承接凸柱，承接凸柱的外周設置有第一承接周壁，紙架塊在第一承接周壁的外周設置有環槽，滑塊設置有滑孔，滑塊的外周設置有第二承接周壁，承接凸柱穿過滑孔，通過在紙倉內設置紙架裝置，紙架裝置具有可紙寬方向移動的滑塊，在第一承接狀態下，滑塊朝環槽內縮，第二承接周壁退縮回環槽內，繼而第一承接周壁用于承接具有較小直徑的管芯，在第二承接狀態下，滑塊朝夾紙位伸出，第二承接周壁用于承接具有較大直徑管芯，因此能夠實現對不同直徑尺寸卷芯的支撐。

技術研發人員：包騰,杜天德
受保護的技術使用者：珠海柏印自動化設備有限公司
技術研發日：
技術公布日：2025/4/24
