技術屬于力學測試，具體是一種水平拉伸力學試驗機系統。

背景技術：

1、材料力學性能試驗是裁定材料的拉伸、壓縮、彎曲等特性的試驗，傳統的材料性能試驗通常在大型試驗機上進行離位試驗，將材料從最初受力到被拉斷或者被剝離，給出應力-應變曲線，或者在被剝離力穩定的情況下，記錄得到剝離強度。

2、相關技術中，在對料帶或者膠帶的剝離強度進行測試時，通常將料帶的料盤放置在驅動機構上，將料帶的端部固定，然后驅動機構帶動料盤移動，從而測試料帶的剝離強度。

3、常規使用的家具很多都是將不同的板材進行拼裝而成，而不是通過將板材一體化切割得到，這是由于大量的板材角料完全可以通過拼裝的方式實現二次利用，有效降低板材的浪費。單拼裝而成的板材是否達到實際要求需要進行力學性能測試，不符合力學要求的拼裝板材同樣不能應用于實際上生活中，否則會造成嚴重的事故。

4、目前常規拼裝的板材拉伸力學性能如地板鎖合力性能測試是按照國家標準gb/t18102-2020進行各種拼裝性能測試的，其中的鎖合力即拉伸力測試是通過施加拉伸載荷而使得拼裝試件分開始所受到的最大拉力，這對于評估拼裝板材性能好壞具有重要的影響。

5、而現有技術中的板材拉伸力學性能試驗設備由于其裝置測試精度差、載荷輸入小、穩定性差、抗沖擊效果欠佳等一系列問題大大限制了其推廣應用，亟需對現有設備進行技術改進，以期獲得自動化、智能化程度好、測試精度更高、使用效果更佳的水品拉伸力學試驗機。

技術實現思路

1、本實用新型針對上述現有技術所存在不足，目的在于提供一種水平拉伸力學試驗機系統，通過在水平面施加拉伸力測試各種拼裝件所能承受的最大拉伸力，獲得其水平拉伸力學性能測試數據，進而對拼裝件水平拉伸力學性能評估，通過雙同步步進升降驅動，結合簡單鏈條結構傳動實現垂直轉水平方向上拉伸作用，實現整個系統的自動化、智能化控制，顯著提升系統的測試工作效率，大大降低了人力、物力耗損，實現載荷0-1000n可用，有效擴大了系統的使用范圍。

2、為實現本實用新型目的，采用的技術方案是：

3、一種水平拉伸力學試驗機系統，包括有水平拉伸力學試驗機和數據采集分析系統，水平拉伸力學試驗機包括有力學試驗機本體，力學試驗機本體安裝固定在試驗機工作平臺上表面，力學試驗機本體的兩側安裝設置有試驗機螺桿升降支撐柱，試驗機螺桿升降支撐柱之間活動連接有試驗機拉伸升降平臺，試驗機拉伸升降平臺與力學試驗機本體安裝連接；

4、作為優選的，力學試驗機本體包括有試驗機支撐座，試驗機支撐座的下表面一側安裝設置有試驗機配重塊、上表面安裝設置有試驗機l型傳動鏈架、試驗機固定夾安裝座和試驗機活動滑軌，試驗機固定夾安裝座上安裝設置有試驗機固定夾，試驗機活動滑軌上活動安裝設置有試驗機活動夾安裝座、試驗機傳感器安裝座。

5、作為優選的，試驗機固定夾安裝座上表面固定安裝有試驗機固定夾，試驗機活動夾安裝座上表面固定安裝有試驗機活動夾，試驗機傳感器安裝座的上表面固定安裝有傳感器拉伸連接頭，試驗機活動夾與傳感器拉伸連接頭之間安裝設置有活動夾傳感器連接頭和水平拉伸力傳感器，活動夾傳感器連接頭與水平拉伸力傳感器通過傳感器連接頭螺組安裝連接，水平拉伸力傳感器與傳感器拉伸連接頭通過拉伸連接頭螺組安裝連接。

6、作為優選的，傳感器拉伸連接頭的尾部安裝設置有水平拉伸鏈條連接頭，水平拉伸鏈條連接頭上連接設置有水平拉伸鏈條，水平拉伸鏈條咬合穿過試驗機l型傳動鏈架上的多個拉伸鏈條傳動齒輪，并從試驗機l型傳動鏈架頂部的拉伸鏈條傳動齒輪垂直伸出與垂直拉伸鏈條連接頭安裝連接。

7、作為優選的，垂直拉伸鏈條連接頭的一端安裝連接水平拉伸鏈條、另一端通過一級安裝連接頭插銷插入后卡裝安裝在一級拉伸安裝連接頭上，一級拉伸安裝連接頭通過二級安裝連接頭插銷插入后卡裝安裝在二級拉伸安裝連接頭上，二級拉伸安裝連接頭固定安裝在試驗機拉伸升降平臺上。

8、作為優選的，試驗機螺桿升降支撐柱內部安裝設置有雙同步升降步進電機，雙同步升降步進電機上連接設置有升降步進轉動螺桿，升降步進轉動螺桿的上端咬合連接安裝有與試驗機拉伸升降平臺一體化連接的升降步進牽引螺套臺。

9、作為優選的，水平拉伸力傳感器的一側安裝設置有傳感器數據連接頭，傳感器數據連接頭通過數據傳輸導線安裝連接試驗機拉伸升降平臺和數據采集分析系統。

10、作為優選的，試驗機工作平臺的下部安裝設置有工作平臺水平調節座，試驗機工作平臺上表面于試驗機螺桿升降支撐柱側部安裝設置有試驗機控制按鈕，試驗機螺桿升降支撐柱于升降步進轉動螺桿和雙同步升降步進電機的外側安裝設置有支撐柱升降折疊防塵罩。

11、作為優選的，試驗機支撐座的下部安裝設置有支撐座固定安裝頭，支撐座固定安裝頭的下部安裝連接有支撐座固定安裝座，試驗機支撐座上表面的試驗機固定夾和試驗機活動夾內部安裝設置有試驗機活動擠壓板，試驗機活動擠壓板的上表面連接安裝有活動夾板擰緊旋鈕，活動夾板擰緊旋鈕貫穿試驗機固定夾和試驗機活動夾與試驗機活動擠壓板活動連接。

12、作為優選的，活動夾傳感器連接頭的上端安裝設置有連接頭緊固插銷，連接頭緊固插銷插入到活動夾傳感器連接頭實現活動夾傳感器連接頭與水平拉伸力傳感器的安裝連接；傳感器拉伸連接頭的上端安裝設置有連接頭水平調節旋鈕，連接頭水平調節旋鈕轉動調節傳感器拉伸連接頭一側的水平拉伸力傳感器與水平拉伸鏈條連接頭和水平拉伸鏈條的水平度保持一致。

13、作為優選的，試驗機固定夾安裝座的兩側安裝設置有若干個固定夾安裝座安裝螺釘，傳感器拉伸連接頭的連接安裝設置有若干個拉伸連接頭安裝螺釘，試驗機l型傳動鏈架的兩側安裝設置有若干個傳動鏈架安裝螺釘；試驗機固定夾安裝座通過固定夾安裝座安裝螺釘固定安裝在試驗機支撐座上，傳感器拉伸連接頭通過拉伸連接頭安裝螺釘固定安裝在試驗機傳感器安裝座上，試驗機l型傳動鏈架通過傳動鏈架安裝螺釘安裝固定在試驗機支撐座上。

14、本實用新型提供了的一種水平拉伸力學試驗機系統，具有以下優點：

15、本實用新型通過在水平面施加拉伸力測試各種拼裝件所能承受的最大拉伸力，獲得其水平拉伸力學性能測試數據，進而對拼裝件水平拉伸力學性能評估，通過雙同步步進升降驅動，結合簡單鏈條結構傳動實現垂直轉水平方向上拉伸作用，實現整個系統的自動化、智能化控制，顯著提升系統的測試工作效率，大大降低了人力、物力耗損，實現載荷0-1000n可用，有效擴大了系統的使用范圍，整個系統操作簡單便利，可使用性強，具有明顯的實用性和應用推廣價值。

技術特征：

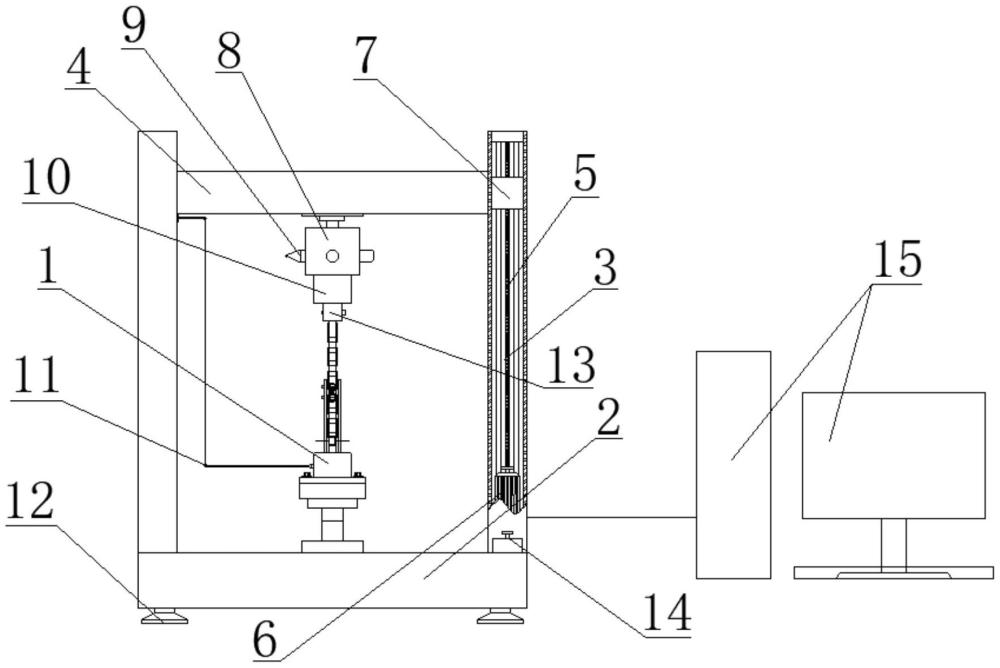

1.一種水平拉伸力學試驗機系統，其特征在于，包括有水平拉伸力學試驗機和數據采集分析系統(15)，水平拉伸力學試驗機包括有力學試驗機本體(1)，力學試驗機本體(1)安裝固定在試驗機工作平臺(2)上表面，力學試驗機本體(1)的兩側安裝設置有試驗機螺桿升降支撐柱(3)，試驗機螺桿升降支撐柱(3)之間活動連接有試驗機拉伸升降平臺(4)，試驗機拉伸升降平臺(4)與力學試驗機本體(1)安裝連接；

2.根據權利要求1所述的水平拉伸力學試驗機系統，其特征在于，所述試驗機螺桿升降支撐柱(3)內部安裝設置有雙同步升降步進電機(6)，雙同步升降步進電機(6)上連接設置有升降步進轉動螺桿(5)，升降步進轉動螺桿(5)的上端咬合連接安裝有與試驗機拉伸升降平臺(4)一體化連接的升降步進牽引螺套臺(7)。

3.根據權利要求1所述的水平拉伸力學試驗機系統，其特征在于，所述水平拉伸力傳感器(32)的一側安裝設置有傳感器數據連接頭(40)，傳感器數據連接頭(40)通過數據傳輸導線(11)安裝連接試驗機拉伸升降平臺(4)和數據采集分析系統(15)。

4.根據權利要求1或2所述的水平拉伸力學試驗機系統，其特征在于，所述試驗機工作平臺(2)的下部安裝設置有工作平臺水平調節座(12)，試驗機工作平臺(2)上表面于試驗機螺桿升降支撐柱(3)側部安裝設置有試驗機控制按鈕(14)，試驗機螺桿升降支撐柱(3)于升降步進轉動螺桿(5)和雙同步升降步進電機(6)的外側安裝設置有支撐柱升降折疊防塵罩(16)。

5.根據權利要求1所述的水平拉伸力學試驗機系統，其特征在于，所述試驗機支撐座(19)的下部安裝設置有支撐座固定安裝頭(18)，支撐座固定安裝頭(18)的下部安裝連接有支撐座固定安裝座(17)。

6.根據權利要求5所述的水平拉伸力學試驗機系統，其特征在于，所述試驗機支撐座(19)上表面的試驗機固定夾(23)和試驗機活動夾(30)內部安裝設置有試驗機活動擠壓板(25)，試驗機活動擠壓板(25)的上表面連接安裝有活動夾板擰緊旋鈕(24)，活動夾板擰緊旋鈕(24)貫穿試驗機固定夾(23)和試驗機活動夾(30)與試驗機活動擠壓板(25)活動連接。

7.根據權利要求1所述的水平拉伸力學試驗機系統，其特征在于，所述活動夾傳感器連接頭(31)的上端安裝設置有連接頭緊固插銷(35)，連接頭緊固插銷(35)插入到活動夾傳感器連接頭(31)實現活動夾傳感器連接頭(31)與水平拉伸力傳感器(32)的安裝連接。

8.根據權利要求1所述的水平拉伸力學試驗機系統，其特征在于，所述傳感器拉伸連接頭(33)的上端安裝設置有連接頭水平調節旋鈕(36)，連接頭水平調節旋鈕(36)轉動調節傳感器拉伸連接頭(33)一側的水平拉伸力傳感器(32)與水平拉伸鏈條連接頭(37)和水平拉伸鏈條(27)的水平度保持一致。

9.根據權利要求1所述的水平拉伸力學試驗機系統，其特征在于，所述試驗機固定夾安裝座(22)的兩側安裝設置有若干個固定夾安裝座安裝螺釘(38)，傳感器拉伸連接頭(33)的連接安裝設置有若干個拉伸連接頭安裝螺釘(39)，試驗機l型傳動鏈架(20)的兩側安裝設置有若干個傳動鏈架安裝螺釘(41)。

10.根據權利要求9所述的水平拉伸力學試驗機系統，其特征在于，所述試驗機固定夾安裝座(22)通過固定夾安裝座安裝螺釘(38)固定安裝在試驗機支撐座(19)上，傳感器拉伸連接頭(33)通過拉伸連接頭安裝螺釘(39)固定安裝在試驗機傳感器安裝座(29)上，試驗機l型傳動鏈架(20)通過傳動鏈架安裝螺釘(41)安裝固定在試驗機支撐座(19)上。

技術總結
本技術提供了一種水平拉伸力學試驗機系統，包括有水平拉伸力學試驗機和數據采集分析系統，水平拉伸力學試驗機包括有力學試驗機本體，力學試驗機本體安裝固定在試驗機工作平臺上表面，力學試驗機本體的兩側安裝設置有試驗機螺桿升降支撐柱，試驗機螺桿升降支撐柱之間活動連接有試驗機拉伸升降平臺，本技術通過在水平面施加拉伸力測試各種拼裝件所能承受的最大拉伸力，獲得其水平拉伸力學性能測試數據，進而對拼裝件水平拉伸力學性能評估，通過簡單的鏈條結構傳動實現垂直轉水平方向上拉伸作用，實現整個系統的自動化、智能化控制，顯著提升系統的測試工作效率，大大降低了人力、物力耗損，實現載荷0?1000N可用，有效擴大了系統的使用范圍。

技術研發人員：毛明路,劉佳權,柯建祺,鄔佳弟,伍家華,賀羽威,郭洪智,黃開勝
受保護的技術使用者：深圳市計量質量檢測研究院
技術研發日：20240604
技術公布日：2025/4/28
