本發明涉及膠合印刷，特別是涉及一種耐高溫絕緣保護膜膠合印刷工藝。

背景技術：

1、電子耐高溫絕緣保護膜被廣泛用于電子元器件的封裝與固定。在復雜的電子系統中，各種元器件需要精確布置并進行可靠的封裝，以防止外界環境的干擾和損害。這種保護膜憑借其卓越的絕緣性能和耐高溫特性，能夠有效地隔離和保護元器件，提高整個系統的穩定性和可靠性。在電子產品的制造過程中，耐高溫絕緣保護膜還常被用作臨時或永久的保護層。例如，在電路板的生產和加工階段，該保護膜可以覆蓋在電路板上，以防止焊接、切割等工藝過程中產生的火花、飛濺物對電路板造成損傷。同時，它還能有效防止灰塵、濕氣等污染物侵入電路板，保證產品質量。

2、現有的絕緣保護膜在結構方面，一般不能同時具備耐高溫防火功能和絕緣功能，在實際使用中穩定性較差，耐用性較差。而且在制備過程中也相對復雜。很難在保護膜上設置圖案。因此需要針對現有的保護膜結構和制備做新的改進。

技術實現思路

1、為解決上述問題，本發明通過采用uv膠合技術連接pet膜與pi膜，?pet膜以其良好的機械強度和耐候性著稱，而pi膜則以其卓越的耐高溫、絕緣性能聞名，兩者的結合得到耐高溫絕緣保護膜，在電氣絕緣、高溫環境下的穩定性方面表現優異的耐高溫絕緣保護膜膠合印刷工藝。

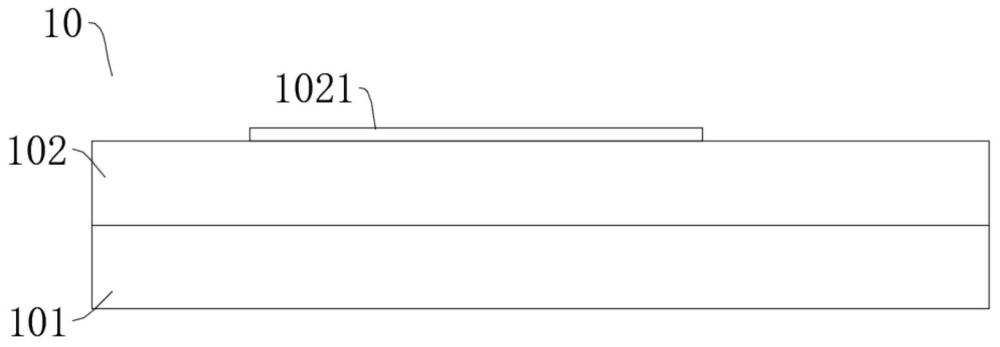

2、本發明所采用的技術方案是：一種耐高溫絕緣保護膜膠合印刷工藝，耐高溫絕緣保護膜包括pet膜以及pi膜，所述pet膜與pi膜之間通過uv膠合連接，所述pet膜或pi膜上設置有印刷標記；耐高溫絕緣保護膜膠合印刷工藝由膠合印刷設備實施，所述膠合印刷設備包括pi放料機構、pet放料機構、涂布機構、壓合機構、固化機構、印刷機構以及收料機構，所述涂布機構包括涂布機架、輥涂組件、微凹輥壓組件以及二次輥壓組件，所述輥涂組件與微凹輥壓組件分別設置在涂布機架的上下兩側，所述二次輥壓組件設置在輥涂組件的后方；所述印刷機構包括著色噴涂組件以及圖案印刷組件，所述著色噴涂組件與圖案印刷組件依次設置；所述pi放料機構用于pi膜放料，并將pi膜送入至涂布機構，所述涂布機構用于在pi膜上涂布上uv膠，所述pet放料機構用于pet膜放料，并送入至微凹輥壓組件，所述二次輥壓組件用于對pi膜上的uv膠壓平，所述壓合機構用于將pi膜與pet膜壓緊膠合連接以形成耐高溫絕緣保護膜，所述固化機構用于對膠合后的耐高溫絕緣保護膜進行固化，以將uv膠固化，所述圖案印刷組件在pi膜上印刷圖案；

3、印刷工藝包括如下步驟：

4、步驟s1，膜料放料：通過pi放料機構將pi膜張力拉伸，并在經過張力拉伸后送入至輥涂組件，輥涂組件在pi膜上進行涂布uv膠，同時pet放料機構將pet膜張力拉伸，經過張力拉伸后放料至微凹輥壓組件上，通過微凹輥壓組件在pet膜的膠合面上輥壓出微凹槽；

5、步驟s2，保護膜膠合連接：pi膜經過涂布后，通過二次輥壓組件對uv膠進行壓平，壓平后朝向壓合機構輸送；同時，pet膜經過微凹輥壓后，送入至壓合機構，通過壓合機構將pi膜與pet膜輥壓，使得兩者之間通過uv膠膠合連接，聯合過程中通過微凹槽增加膠合面積；

6、步驟s3，固化處理：固化機構內設置了固化倉，固化倉內有多個固化導向輥，以用于對膠合后的耐高溫絕緣保護膜的uv膠進行傳輸固化；

7、步驟s4，著色印刷：完成固化后，通過著色噴涂組件在pi膜的表面上噴涂上著色層；著色噴涂組件將納米級粉末顆粒噴涂附著在pi膜上，以在pi膜上形成圖案的底色；

8、步驟s5，圖案印刷：完成著色層的噴涂成型后，保護膜進入圖案印刷組件，圖案印刷組件在著色層上印刷上標記，圖案印刷采用激光印刷或輥壓印刷；

9、步驟s6，傳輸收料：完成圖案印刷后，經過傳輸使得圖案固定后再通過收料機構進行收卷。

10、對上述方案的進一步改進為，所述pet膜與pi膜之間設置有基材層，所述基材層為網狀纖維基材層，所述網狀纖維基材層用于將pet膜與pi膜復合連接；膠合印刷設備還包括基材放料機構，所述基材放料機構用于基材層放料，并將基材層放料至二次輥壓組件，通過二次輥壓組件將基材層與pi層連接，兩者連接通過uv膠合連接。

11、對上述方案的進一步改進為，所述pet膜設置有微凹復合層，所述微凹復合層設置在pet膜與pi膜之間，所述微凹復合層為bope膜；所述膠合印刷設備設置有微凹復合膜放料機構，所述微凹復合膜放料機構用于將bope膜放料至微凹輥壓組件，通過微凹輥壓組件將bope膜熱輥壓附著在pet膜上，并在pet膜上形成微凹槽。

12、對上述方案的進一步改進為，所述步驟s1中，通過微凹輥壓組件對pet膜輥壓時，微凹復合膜放料機構將bope膜放料進入微凹輥壓組件，通過微凹輥壓組件將bope膜熱輥壓。

13、對上述方案的進一步改進為，所述步驟s2中，將pi放料機構將pi膜張力拉伸送入輥涂組件進入二次輥壓組件時，通過基材放料機構將基材放料，通過二次輥壓組件將基材層與pi層輥壓連接。

14、對上述方案的進一步改進為，所述微凹輥壓組件的前端設置有打孔組件，所述打孔組件用于對bope膜進行輥壓打孔，將打孔后的bope膜朝向微凹輥壓組件輸送；所述打孔組件包括帶孔的鏤空導向輥以及與鏤空導向輥外徑相切的帶針軋輥，所述帶針軋輥上設置有針頭，所述針頭與鏤空導向輥的孔對應，以對經過的bope膜進行打孔。

15、對上述方案的進一步改進為，所述pi放料機構包括pi放料輥、pi放料糾偏組件、pi放料導向組件以及pi放料拉伸組件，pi放料輥用于將pi材料放卷，并送入至pi放料糾偏組件，對pi材料糾偏，然后進入到pi放料導向組件進行導向，pi放料拉伸組件用于將pi材料拉伸，拉伸后送入至輥涂組件進行涂布。

16、對上述方案的進一步改進為，所述pet放料機構包括pet放料輥、pet放料糾偏組件、pet放料導向組件以及pet放料拉伸組件，pet放料輥用于將pet材料放卷，并送入至pet放料糾偏組件，對pet材料糾偏，然后進入到pet放料導向組件進行導向，pet放料拉伸組件用于將pet材料拉伸，然后送入至微凹輥壓組件進行輥壓。

17、對上述方案的進一步改進為，所述輥涂組件包括壓緊上輥以及涂布下輥，所述涂布下輥的外徑相切有轉印輥，所述轉印輥上設置有涂料模組，所述涂料模組用于將涂料涂覆在轉印輥上，所述轉印輥將涂料轉移到涂布下輥，所述涂布下輥的外徑與壓緊上輥的外徑相切，以對經過的pi膜進行輥涂上uv膠。

18、對上述方案的進一步改進為，所述微凹輥壓組件包括平整壓輥以及微凹?jí)狠仯銎秸麎狠伵c微凹?jí)狠伒耐鈴较嗲校鑫級狠伒耐鈴皆O(shè)置有微凹齒塊，所述微凹齒塊用于對pte膜的一面輥壓形成微凹槽。

19、對上述方案的進一步改進為，所述二次輥壓組件包括預壓輥組、壓平輥組以及引出輥組，所述預壓輥組用于對pi膜和基材層導向預壓然后送入壓平輥組，所述壓平輥組包括兩組外徑相切的壓平圓輥，所述壓平圓輥用于將pi膜與基材層壓平連接，所述引出輥組用于將壓平后的pi膜導出。

20、對上述方案的進一步改進為，所述壓合機構包括兩組外徑相切的壓合輥，所述壓合輥上設置有發熱元件，所述壓合輥用于將pi膜與pet膜輥壓膠合，中間通過uv膠連接形成一體。

21、對上述方案的進一步改進為，所述固化倉設置有固化光照模組以及固化導光模組，多個固化導向輥間隔設置，所述固化光照模組設置在相鄰兩個固化導向輥之間，以對uv膠進行固化。

22、對上述方案的進一步改進為，所述著色噴涂組件包括著色拉伸模組、噴涂支撐模組、噴涂箱、冷噴模組以及著色壓平模組；所述著色拉伸模組用于將保護膜拉伸平整在噴涂箱內傳輸，所述噴涂支撐模組設置在噴涂箱內，所述冷噴模組設置在噴涂箱上并與噴涂支撐模組相對；所述冷噴模組用于將納米級陶瓷粉末噴涂附著在pi膜上以形成著色層，所述著色壓平模組位于噴涂箱的后側，以對噴涂后的著色層進行輥壓。

23、對上述方案的進一步改進為，所述圖案印刷組件包括印刷輥組、上色輥組、導向支撐輥組以及導向固化輥組，所述導向支撐輥組與印刷輥組外徑相切，所述印刷輥組上設置有印刷圖案，所述上色輥組用于對印刷圖案上色，所述導向固化輥組用于對印刷圖案進行固化。

24、對上述方案的進一步改進為，所述收料機構設置有收料導向輥，所述收料導向輥用于將完成印刷圖案的保護膜進行收料，所述收料機構設置有收卷輥組，所述收卷輥組用于保護膜收卷。

25、本發明有益效果是：

26、相比現有的電子產品絕緣保護膜，本發明通過采用uv膠合技術連接pet膜與pi膜，該工藝實現了兩種高性能材料之間的高效、無縫結合。uv膠在紫外光照射下迅速固化，不僅大幅縮短了生產周期，還確保了膠合層的強度與穩定性。pet膜以其良好的機械強度和耐候性著稱，而pi膜則以其卓越的耐高溫、絕緣性能聞名，兩者的結合得到耐高溫絕緣保護膜，在電氣絕緣、高溫環境下的穩定性方面表現優異，滿足了高端電子設備對材料性能的嚴苛要求。涂布機構的設計是該工藝的一大亮點，特別是輥涂組件與微凹輥壓組件的上下布局，以及二次輥壓組件的設置，確保了uv膠能夠均勻、精確地涂布于pi膜表面。這種設計有效避免了膠液浪費，提高了材料利用率，同時也保證了膠合面的平整度和一致性，為后續的壓合與印刷工序奠定了堅實基礎。微凹輥壓技術的應用，更是進一步提升了涂布的精度與均勻性，使得uv膠能夠更好地滲透到pi膜的微小孔隙中，增強了膠合強度。印刷機構的設計充分考慮了對圖案與色彩多樣化的需求。著色噴涂組件與圖案印刷組件的依次設置，使得在耐高溫絕緣保護膜上實現色彩豐富、圖案精細的印刷成為可能。這一特性不僅滿足了電子產品外觀設計的個性化需求，也為品牌標識、防偽標識等信息的添加提供了便利。通過調整噴涂與印刷的參數，可以輕松實現不同顏色、不同圖案的快速切換，大大提升了產品的市場競爭力。整個膠合印刷工藝由高度集成的膠合印刷設備實施，從pi放料、pet放料，到涂布、壓合、固化、印刷，直至收料，各個環節緊密相連，形成了一條高效、連續的自動化生產線。這種設計不僅顯著提高了生產效率，降低了人力成本，還通過設備內置的傳感器與控制系統，實現了對生產過程的實時監測與精準調控。這不僅保證了產品質量的穩定性，也為生產數據的收集與分析提供了便利，為企業的智能化管理、持續改進提供了有力支持。得益于其卓越的性能與靈活的定制化能力，該耐高溫絕緣保護膜膠合印刷工藝在多個領域展現出廣闊的應用前景。無論是新能源汽車的電池包封裝、航空航天器的電子元件保護，還是高端電子消費品的外殼絕緣，該工藝都能提供可靠的材料解決方案。隨著技術的不斷成熟與成本的進一步降低，其市場潛力將進一步釋放，為相關產業的升級轉型注入新的活力。

27、綜上所述，該耐高溫絕緣保護膜膠合印刷工藝及其配套設備，以其高效、精準、環保的特點，不僅提升了產品的綜合性能，也為行業的技術進步與可持續發展做出了重要貢獻。

28、印刷工藝中，在膜料放料階段（步驟s1），通過pi放料機構和pet放料機構分別對pi膜和pet膜進行張力拉伸，確保了膜料的平整度和穩定性，為后續加工奠定了堅實基礎。輥涂組件在pi膜上均勻涂布uv膠，而微凹輥壓組件則在pet膜上精確輥壓出微凹槽，這一創新設計不僅增加了膠合面積，還提升了膠合的牢固度和均勻性，為保護膜的高性能提供了有力保障。進入保護膜膠合連接階段（步驟s2），二次輥壓組件對uv膠進行壓平處理，確保了膠層的均勻分布，進一步提升了膠合效果。壓合機構通過精確控制，將pi膜與pet膜緊密輥壓在一起，實現了兩者之間的牢固膠合，同時微凹槽的加入有效增加了膠合界面的摩擦力，提高了保護膜的剝離強度和耐用性。固化處理階段（步驟s3）是確保保護膜性能穩定的關鍵環節。固化機構內設置的固化倉和多個固化導向輥，為uv膠的傳輸和固化提供了理想的環境，確保了膠層能夠充分固化，從而提高了保護膜的耐高溫性能和絕緣性能。這一步驟的優化，使得保護膜在極端環境下仍能保持良好的穩定性和可靠性。著色印刷階段（步驟s4）通過著色噴涂組件將納米級粉末顆粒均勻噴涂在pi膜上，不僅實現了圖案底色的精準控制，還賦予了保護膜良好的色彩飽和度和耐磨性。納米級粉末顆粒的使用，更是提升了保護膜的細膩度和光澤度，使其更具觀賞性。圖案印刷階段（步驟s5）采用激光印刷或輥壓印刷技術，實現了圖案的高精度印刷和多樣化設計。這兩種印刷方式不僅速度快、效率高，還能滿足不同客戶對圖案的個性化需求，提升了產品的市場競爭力。最后，在傳輸收料階段（步驟s6），通過傳輸機構的精確控制和收料機構的穩定收卷，確保了成品保護膜的平整度和整齊度。這一步驟的優化，不僅提高了生產效率，還降低了廢品率，為客戶提供了更加優質的產品體驗。印刷工藝方案通過一系列創新設計和優化措施，顯著提升了耐高溫絕緣保護膜的生產效率、質量、功能性和美觀度。
