本技術涉及數碼打印，具體為一種產品側面直接彩色數碼打印微納點印的供墨機構。

背景技術：

1、數碼印刷是印刷技術的數碼化，泛指全過程的部分或全部的數碼化，例如︰激光照排、遠程傳版、數碼打樣、計算機直接制版、數字化工作流程、印廠erp等都屬于數碼印刷的范疇，微納點印可以以亞微米級別的精度和分辨率將多種材料點印到基底模板上，數碼印刷的過程中需要通過供墨盒對其不斷的供墨進行打印。

2、現有的供墨機構通常是設置在打印設備的外部，并且時置于外部靜止的狀態，油墨長時間處于靜止的狀態下會產生少量的沉淀物，沉淀物會導致輸送油墨的油管產生堵塞，從而導致噴墨頭的油墨供應不夠流暢，導致打印的質量降低，并且也會造成噴墨頭的損壞，造成經濟損失，為此我們提出了一種產品側面直接彩色數碼打印微納點印的供墨機構。

技術實現思路

1、本實用新型的目的在于提供一種產品側面直接彩色數碼打印微納點印的供墨機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種產品側面直接彩色數碼打印微納點印的供墨機構，包括升降機構、平移機構、固化系統和安裝箱，所述平移機構固定連接在所述升降機構的后側壁，所述固化系統固定連接在所述平移機構的左側壁，所述安裝箱固定連接在所述平移機構的后側壁，所述安裝箱的左側壁下側固定連接有噴墨系統，所述安裝箱的左右側壁上側開有通槽，所述安裝箱的內腔左右側壁上側固定連接有供墨盒，所述供墨盒的外側壁設有加墨口，且所述加墨口的末端貫穿所述加墨口并延伸至所述安裝箱的左右側壁，所述安裝箱的內腔左側壁下側固定連接有噴墨頭。

3、作為上述技術方案的進一步描述：

4、所述通槽每?jī)蓚€(gè)為一組，且設有兩組，且兩組所述通槽相對稱。

5、作為上述技術方案的進一步描述：

6、所述供墨盒通過管道與所述噴墨頭和所述固化系統相連通。

7、作為上述技術方案的進一步描述：

8、所述噴墨頭和所述固化系統的之間電性連接。

9、作為上述技術方案的進一步描述：

10、所述噴墨頭每?jī)蓚€(gè)為一組，且設有兩組，且兩組所述噴墨頭相互交錯排列。

11、與現有技術相比，本實用新型的有益效果是：該產品側面直接彩色數碼打印微納點印的供墨機構，通過升降機構帶動平移機構進行上下運動，同時平移機構帶動固化系統和安裝箱進行左右移動，在固化系統工作的過程中，安裝箱內部的噴墨頭進行打印工作，供墨盒通過油管對噴墨頭進行油墨的供給，并且安裝箱在上下左右移動的運行的過程中會帶動供墨盒進行移動，對供墨盒內的油墨進行晃動，從而能夠避免油墨沉淀造成油管的堵塞，供墨流暢的同時也提高了打印的質量，并且也避免噴墨頭的損壞，降低經濟損失。

技術特征：

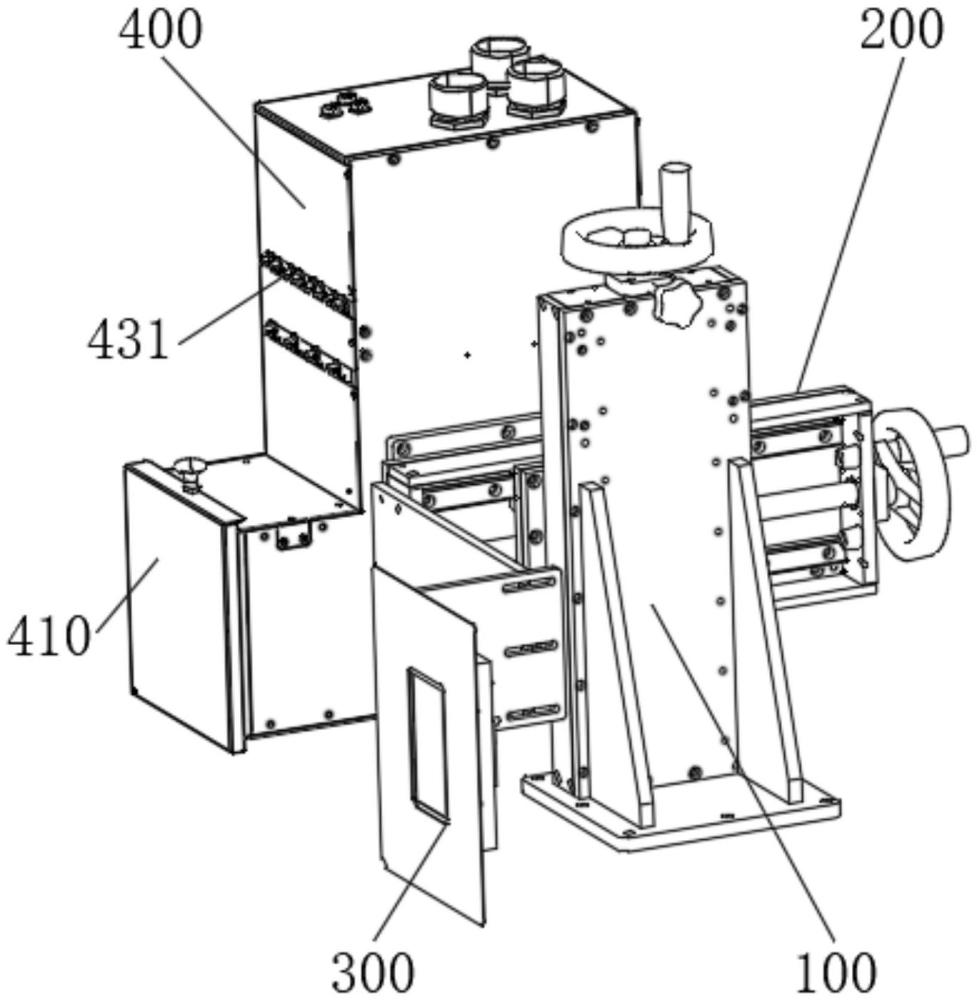

1.一種產品側面直接彩色數碼打印微納點印的供墨機構，其特征在于：包括升降機構(100)、平移機構(200)、固化系統(300)和安裝箱(400)，所述平移機構(200)固定連接在所述升降機構(100)的后側壁，所述固化系統(300)固定連接在所述平移機構(200)的左側壁，所述安裝箱(400)固定連接在所述平移機構(200)的后側壁，所述安裝箱(400)的左側壁下側固定連接有噴墨系統(410)，所述安裝箱(400)的左右側壁上側開有通槽(420)，所述安裝箱(400)的內腔左右側壁上側固定連接有供墨盒(430)，所述供墨盒(430)的外側壁設有加墨口(431)，且所述加墨口(431)的末端貫穿所述加墨口(431)并延伸至所述安裝箱(400)的左右側壁，所述安裝箱(400)的內腔左側壁下側固定連接有噴墨頭(440)。

2.根據權利要求1所述的一種產品側面直接彩色數碼打印微納點印的供墨機構，其特征在于：所述通槽(420)每?jī)蓚€(gè)為一組，且設有兩組，且兩組所述通槽(420)相對稱。

3.根據權利要求1所述的一種產品側面直接彩色數碼打印微納點印的供墨機構，其特征在于：所述供墨盒(430)通過管道與所述噴墨頭(440)和所述固化系統(300)相連通。

4.根據權利要求1所述的一種產品側面直接彩色數碼打印微納點印的供墨機構，其特征在于：所述噴墨頭(440)和所述固化系統(300)的之間電性連接。

5.根據權利要求1所述的一種產品側面直接彩色數碼打印微納點印的供墨機構，其特征在于：所述噴墨頭(440)每?jī)蓚€(gè)為一組，且設有兩組，且兩組所述噴墨頭(440)相互交錯排列。

技術總結
本技術公開了數碼打印技術領域的一種產品側面直接彩色數碼打印微納點印的供墨機構，包括升降機構、平移機構、固化系統和安裝箱，所述平移機構固定連接在所述升降機構的后側壁，所述固化系統固定連接在所述平移機構的左側壁，所述安裝箱固定連接在所述平移機構的后側壁，所述安裝箱的左側壁下側固定連接有噴墨系統，所述安裝箱的左右側壁上側開有通槽，所述安裝箱的內腔左右側壁上側固定連接有供墨盒，該產品側面直接彩色數碼打印微納點印的供墨機構，結構設計合理，能夠避免油墨沉淀造成油管的堵塞，供墨流暢的同時也提高了打印的質量，并且也避免噴墨頭的損壞，降低經濟損失。

技術研發人員：王奎,楊猛
受保護的技術使用者：普宸新（北京）科技有限公司
技術研發日：20240529
技術公布日：2025/4/28
