本技術涉及一種印章，尤其是指一種便于組裝的印章。

背景技術：

1、現有的印章，一般包括有一下端面開口的印章殼、一配置于該印章殼中的印章體、一配置于該印章殼上方處的印章手柄、一連接于該印章手柄與印章體之間的芯柱及一配置于該印章殼與印章手柄之間的彈簧，該芯柱與印章手柄多采用螺絲進行組裝，即，使用一螺絲穿過該印章手柄而螺入于該芯柱頂端，從而實現兩者的固接。采用螺絲連接方式，在組裝時，需使用諸如螺絲刀等之類的工具，如此則造成組裝工作的不便，故而，有需要對現有的印章結構進行改進，以進一步提高印章組裝工作的便捷性。

技術實現思路

1、本實用新型所要解決的技術問題在于提供一種便于組裝的印章。

2、為解決上述技術問題，本實用新型采用如下所述的技術方案。

3、一種印章，包括有：

4、一印章殼，其下端面開口；

5、一印章體，配置于所述印章殼之中；

6、一印章手柄，配置于所述印章殼上方處，所述印章手柄包括有一手柄主體及一罩蓋于所述手柄主體上方的手柄帽，所述手柄主體形成有二第一卡口；

7、一芯柱，穿設于所述印章殼且兩端分別與所述印章體、印章手柄連接，所述芯柱包括有一芯柱主體及二自所述芯柱主體向上延伸形成的第一卡勾，二所述第一卡勾對應卡設于二所述第一卡口中；

8、一壓縮彈簧，配置于所述印章殼與印章手柄之間。

9、本實用新型的有益技術效果在于：采用卡扣方式以連接芯柱與印章手柄，相比于現有的螺絲連接方式，無需使用工具即可進行芯柱與印章手柄的組裝，從而提高了產品組裝的便利性。

技術特征：

1.一種印章，其特征在于，所述印章包括有：

2.如權利要求1所述的印章，其特征在于，所述手柄主體包括有一下端面開口的中空柱狀的主柄，二所述第一卡口形成于所述主柄的頂板兩側處，所述第一卡勾包括有一自所述芯柱主體向上延伸的第一支臂及一形成于所述第一支臂上端處的第一勾部，二所述第一卡勾自所述主柄的下方插入，使其第一勾部穿過相應第一卡口并勾設于相應第一卡口的邊緣處。

3.如權利要求2所述的印章，其特征在于，所述第一支臂上端位于所述第一勾部的兩側各形成有一阻擋位，當所述第一卡勾卡接于所述手柄主體時，所述第一勾部勾設于所述第一卡口的上端邊緣處，所述阻擋位抵接于所述第一卡口的下端邊緣處。

4.如權利要求2或3所述的印章，其特征在于，所述手柄帽中形成有二豎向延伸的阻擋板，當所述手柄帽罩蓋于所述手柄主體時，所述阻擋板抵壓于相應第一勾部的背面處。

5.如權利要求2或3所述的印章，其特征在于，所述印章殼的頂板中心處向上凸起而形成有一中空柱狀的凸臺，所述主柄套設于所述凸臺，所述芯柱主體容置于所述凸臺中，而二所述第一卡勾向上穿過所述凸臺而卡接于所述手柄主體。

6.如權利要求5所述的印章，其特征在于，所述凸臺的外側面處形成有至少一縱向凹入的滑槽，所述主柄的內側面處形成有至少一縱向凸出的滑條，所述滑條置入于相應的滑槽中；所述凸臺的頂板中間處向下凹入形成有一下凹位，所述主柄的頂板中間處向上凸起形成有一與所述下凹位相對應的上凹位，所述壓縮彈簧的兩端分別置于所述上凹位、下凹位中。

7.如權利要求1或2或3所述的印章，其特征在于，自所述芯柱主體向下延伸形成有多個第二卡勾，所述第二卡勾包括有一自所述芯柱主體向下延伸的第二支臂及一形成所述第二支臂下端處的第二勾部，所述印章體的頂面中心處形成有一插接口，所述插接口的內側壁處形成有多個第二卡槽，多個所述第二卡勾插入于所述插接口中，使其第二勾部對應卡設于多個所述第二卡槽。

8.如權利要求1或2或3所述的印章，其特征在于，所述印章體包括有一卡接板、一設于所述卡接板下方處的吸油棉、一設于所述吸油棉下方處的印面及一卡扣連接于所述卡接板下方處的固定框，其中，所述固定框包括有一側邊框及一形成于所述側邊框下端內側的底邊框，所述側邊框形成有多個第二卡口，所述卡接板的側面處形成有多個第二卡塊，多個所述第二卡塊對應卡入多個所述第二卡口而實現所述固定框卡扣連接于所述卡接板，并將所述吸油棉、印面夾持于所述底邊框與卡接板之間。

9.如權利要求1所述的印章，其特征在于，所述手柄帽可拆卸方式組裝于所述手柄主體。

10.如權利要求2或3所述的印章，其特征在于，所述手柄主體還包括有一環繞形成于所述主柄中部的連接座，沿所述連接座的內側向上延伸形成有一卡接壁，所述卡接壁的外表面處形成有多個第一卡塊，所述手柄帽的內表面下部處形成有多個第一卡槽，所述手柄帽的下邊沿支撐于所述連接座的上邊沿上，多個所述第一卡塊對應卡入多個所述第一卡槽；所述印章殼的下端開口處蓋合有一印章蓋，所述印章蓋包括有一蓋板及一自所述蓋板的上表面周沿處向上延伸形成的卡接框，所述卡接框的外側面處形成多個第三卡塊，所述印章殼的內表面下部處形成有多個第三卡槽，多個所述第三卡塊對應卡入于多個所述第三卡槽；所述印章殼的頂板上卡接有一透明板。

技術總結

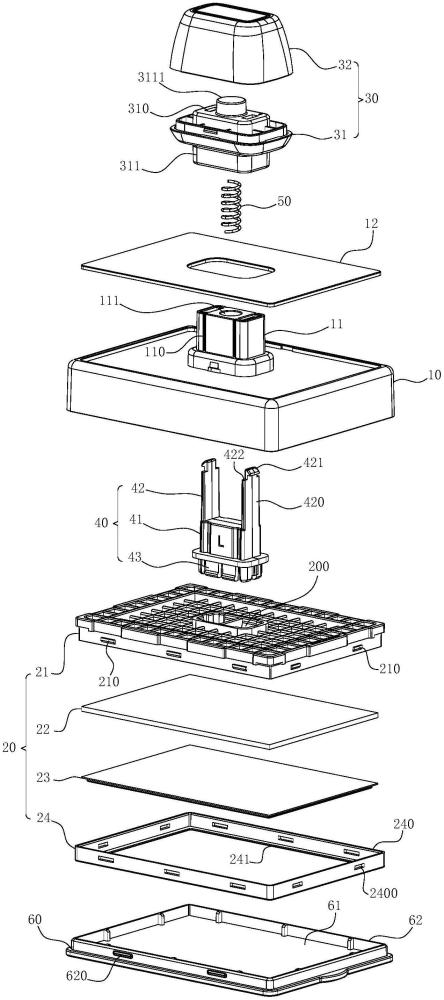

本技術公開一種印章，其包括有一下端面開口的印章殼、一配置于該印章殼中的印章體、一配置于該印章殼上方處的印章手柄、一穿設于該印章殼且兩端分別與該印章體、印章手柄連接的芯柱及一配置于該印章殼與印章手柄之間的壓縮彈簧，其中，該印章手柄包括有一手柄主體及一罩蓋于該手柄主體上方的手柄帽，該手柄主體形成有二第一卡口，該芯柱包括有一芯柱主體及二自該芯柱主體向上延伸形成的第一卡勾，二第一卡勾對應卡設于二第一卡口中，從而實現該芯柱與印章手柄的連接。采用卡扣方式以連接該芯柱與印章手柄，相比于現有的螺絲連接方式，無需使用工具即可進行該芯柱與印章手柄的組裝，從而提高了產品組裝的便利性。

技術研發人員：梁永健
受保護的技術使用者：寶鼎文化用品（深圳）有限公司
技術研發日：20240813
技術公布日：2025/4/28
