本發明涉及一種噴墨記錄裝置(inkjet?recording?apparatus)，該噴墨記錄裝置具有刮板(blade)，該刮板用于使用清洗液來擦拭記錄頭的噴嘴面。

背景技術：

1、在噴墨記錄裝置中具有擦拭單元(wipe?unit)，該擦拭單元使刮板沿著記錄頭的噴嘴面移動來擦拭噴嘴面。當刮板沿著噴嘴面移動時，向刮板的移動開始位置與噴嘴面之間供給清洗液。刮板一邊保持被供給的清洗液一邊沿噴嘴面移動。

2、有時在噴墨記錄裝置的記錄頭設置有收容部和供給口，其中，收容部呈中空狀，用于收容清洗液；所述供給口與收容部連通，向刮板的移動開始位置與噴嘴面之間供給清潔液。通過補給口由清洗液供給源向收容部補給的清潔液保持在從供給口向下突出的狀態。在此之后，當刮板從移動開始位置開始移動時，突出的清潔液被刮板擦拭而保持于刮板，在此之后，噴嘴面被刮板使用清洗液擦拭，由此除去附著于噴嘴面的墨水等。

3、在如上述那樣刮板保持著清洗液來移動的情況下，當清洗液不足時，由于清洗不足而發生墨水的變稠或固著。因此，需要以遍及整個噴嘴面的方式來供給清洗液。

技術實現思路

1、因此，鑒于上述情況，本發明的目的在于，提供一種能夠充分且均勻地供給清洗液的噴墨記錄裝置。

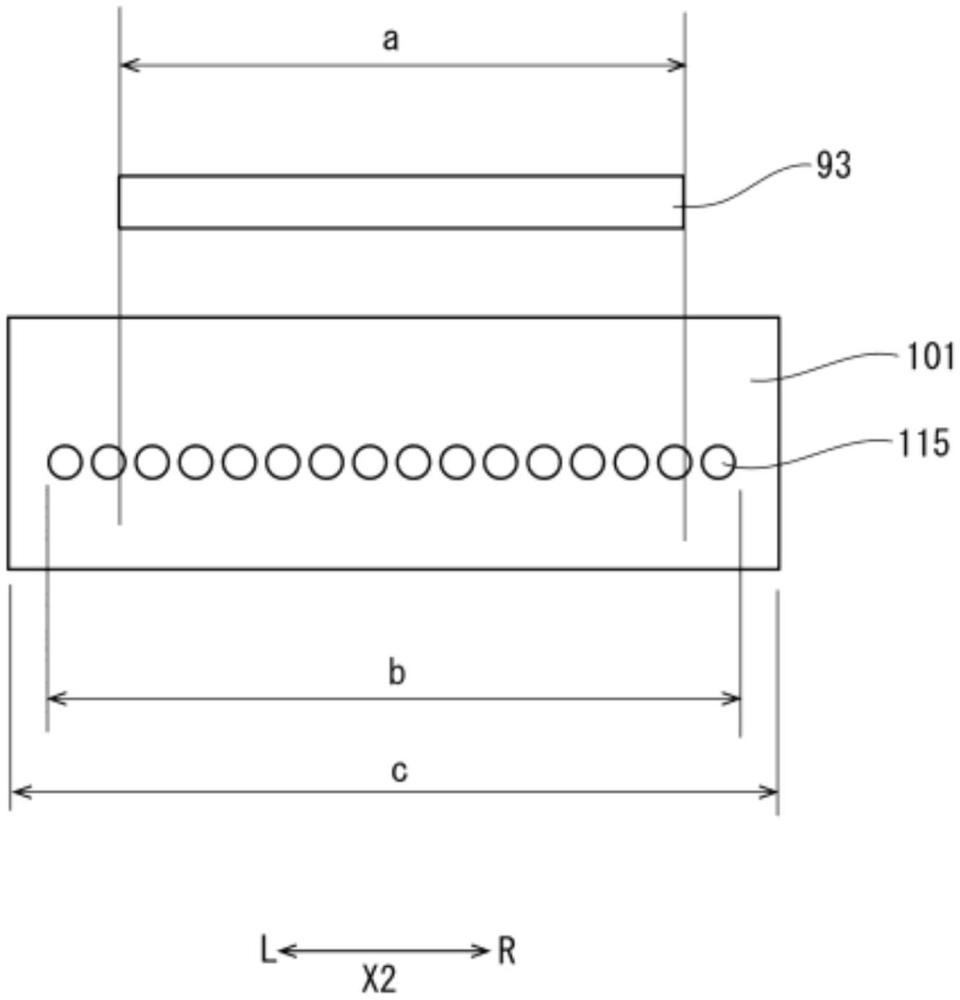

2、本發明的噴墨記錄裝置具有記錄頭、刮板和清洗液供給部件。所述記錄頭設置有多個噴嘴的墨水噴出口向下開口的噴嘴面，且以可升降的方式被支承。所述刮板通過與所述噴嘴面接觸且沿規定的移動方向移動來擦拭所述噴嘴面。所述清洗液供給部件收容由清洗液供給源補給的清洗液，且向所述刮板的移動開始位置與所述噴嘴面之間供給所述清洗液。所述清洗液供給部件具有設置于所述刮板的移動開始位置與所述噴嘴面之間的多個供給口。當設與所述移動方向交叉的方向為所述刮板的寬度方向，設所述刮板的寬度為a，設形成有多個所述供給口的區域的寬度為b時，a≦b成立。

技術特征：

1.一種噴墨記錄裝置，其特征在于，

2.根據權利要求1所述的噴墨記錄裝置，其特征在于，

3.根據權利要求1所述的噴墨記錄裝置，其特征在于，

4.根據權利要求1所述的噴墨記錄裝置，其特征在于，

技術總結
本發明提供一種噴墨記錄裝置。噴墨記錄裝置具有記錄頭、刮板和清洗液供給部件。所述記錄頭設置有多個噴嘴的墨水噴出口向下開口的噴嘴面，且以可升降的方式被支承。所述刮板通過與所述噴嘴面接觸且沿規定的移動方向移動來擦拭所述噴嘴面。所述清洗液供給部件收容由清洗液供給源補給的清洗液，且向所述刮板的移動開始位置與所述噴嘴面之間供給所述清洗液。所述清洗液供給部件具有設置于所述刮板的移動開始位置與所述噴嘴面之間的多個供給口。當設與所述移動方向交叉的方向為所述刮板的寬度方向，設所述刮板的寬度為a，且設形成有多個所述供給口的區域的寬度為b時，a≦b成立。據此，能夠充分且均勻地供給清洗液。

技術研發人員：乾靖隆,山崎俊介,川又脩平,矢野佑幸
受保護的技術使用者：京瓷辦公信息系統株式會社
技術研發日：
技術公布日：2025/3/20
