本發明涉及檢測系統和噴墨記錄裝置。

背景技術：

1、在噴墨記錄裝置中，為了得到良好的畫質，需要使輸送的薄片體與噴墨頭的間隙恰當。因此，以往研討了根據薄片體的厚度調整間隙的技術。例如，存在噴墨頭的高度根據薄片體的有無和厚度而變化的以往的噴墨記錄裝置。在那樣的以往的噴墨記錄裝置中，傳感器是光遮斷器，在薄片體不存在于支架的下方的情況下，光被遮斷。

2、但是，作為調整間隙的手段，考慮了借助與各種的薄片體的厚度對應的臺階狀的部件支撐噴墨頭，使臺階狀的部件滑動，從而使噴墨頭的高度變化的結構。在這種情況下，通過確認臺階狀的部件的動作量，從而保證間隙恰當，但是為了對應各種的厚度的薄片體，需要提高動作量的檢測的精度。

技術實現思路

1、考慮到上述情況，本發明的目的在于以高精度對檢測對象裝置的動作量進行檢測。

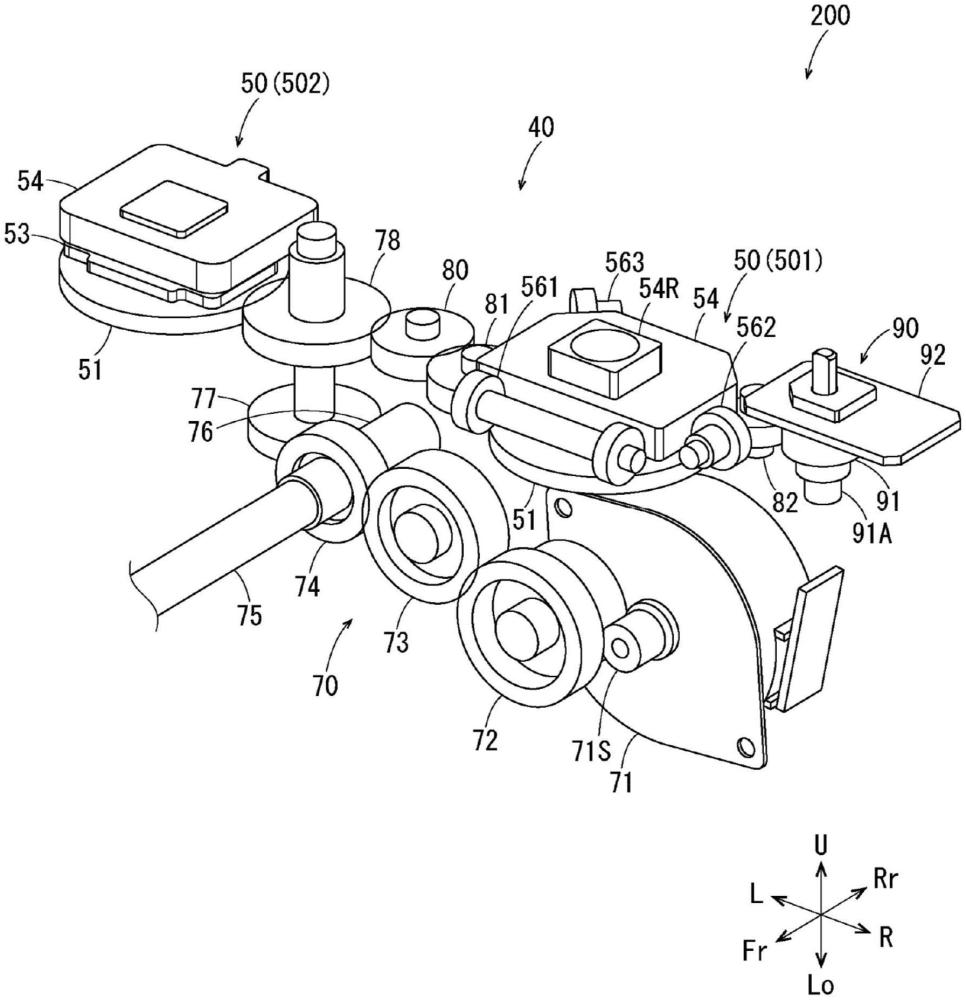

2、為了解決上述課題，本發明的檢測系統包括：檢測對象裝置，具備繞第一軸旋轉的第一旋轉部件，所述第一旋轉部件每旋轉n分之1周(n為2以上的整數)，所述檢測對象裝置反復進行與所述第一旋轉部件的旋轉角對應的動作；以及檢測裝置，具備通過從所述第一旋轉部件傳遞的驅動力而繞第二軸旋轉的第二旋轉部件，所述第二旋轉部件每旋轉1周，根據所述第二旋轉部件的旋轉角，輸出值反復單調增加或單調減少，所述第一旋轉部件每旋轉n分之1周，所述第二旋轉部件旋轉1周。

3、所述檢測系統也可以構成為：所述第一旋轉部件具備與所述第一軸交叉的交叉面，所述檢測對象裝置包括：臺階部，設置于所述交叉面，高度在周向上臺階狀地變化；調整部件，與所述交叉面相對，能夠在所述第一軸方向上移動；以及球體或突起部，所述球體被所述調整部件和所述交叉面夾持而限制了所述周向的移動，所述突起部從所述調整部件突出并接觸所述交叉面，在所述交叉面的所述周向的n個部位設置同一樣式的所述臺階部，在n個部位的所述臺階部分別配置有一個所述球體或一個所述突起部，在n個部位的所述臺階部，所述球體或所述突起部接觸同一高度的臺階。

4、所述檢測裝置也可以是電位計。

5、所述第一旋轉部件和所述第二旋轉部件也可以是齒輪。

6、此外，本發明的噴墨記錄裝置包括：頭單元，包含一個以上的噴墨頭，接觸所述調整部件；所述檢測系統；以及控制部，根據由所述檢測系統檢測的所述檢測對象裝置的動作量控制所述檢測對象裝置。

7、根據本發明，能夠以高精度對檢測對象裝置的動作量進行檢測。

8、本發明的其他目的、由本發明得到的具體的優點，根據以下說明的實施方式的說明而更加明了。

技術特征：

1.一種檢測系統，其特征在于，包括：

2.根據權利要求1所述的檢測系統，其特征在于，

3.根據權利要求1或2所述的檢測系統，其特征在于，

4.根據權利要求1所述的檢測系統，其特征在于，

5.一種噴墨記錄裝置，其特征在于，包括：

技術總結
本發明提供檢測系統和噴墨記錄裝置，目的在于以高精度對檢測對象裝置的動作量進行檢測。本發明的檢測系統包括：檢測對象裝置，具備繞第一軸旋轉的第一旋轉部件，第一旋轉部件每旋轉N分之1周，檢測對象裝置反復進行與第一旋轉部件的旋轉角對應的動作，N為2以上的整數；以及檢測裝置，具備通過從第一旋轉部件傳遞的驅動力而繞第二軸旋轉的第二旋轉部件，第二旋轉部件每旋轉1周，根據第二旋轉部件的旋轉角，輸出值反復單調增加或單調減少，第一旋轉部件每旋轉N分之1周，第二旋轉部件旋轉1周。

技術研發人員：水野雅彥,山崎俊介
受保護的技術使用者：京瓷辦公信息系統株式會社
技術研發日：
技術公布日：2025/3/20
