本技術涉及熱敏打印機，具體為一種可防堵頭的熱敏打印機用打印頭。

背景技術：

1、熱敏打印機通過在打印頭上安裝半導體加熱元件，通過對打印頭加熱后接觸熱敏打印紙，從而實現根據使用需要打印出需要的圖案或者字跡，但是，由于熱敏打印機運行使得化學反應需要在一定溫度下進行，在長時間運行后，對熱敏打印紙上附著的灰塵以及空氣中的灰塵會產生粘附堵頭，因此需要對熱敏打印紙產生的灰塵以及空氣中的灰塵進行清理，以避免打印頭造成堵頭。

2、例如授權公開號cn218966482u，一種防堵頭的熱敏打印機用打印頭，通過防堵頭組件上的抽風機運行對水平支板內的空腔中產生負壓，并通過與空腔相接通且末端設于熱敏加熱輥左側弧形板末端的抽風管對熱敏加熱輥外表面上與熱敏打印紙接觸所附著的雜質清理，從而保持熱敏加熱輥表面的無雜質效果，采用抽風機對灰塵進行清理，雖然可以保證對懸浮在空氣中雜質的清理，但是，由于熱敏打印機的打印頭在打印過程中，打印頭與熱敏紙的緊密接觸和高溫作用及熱敏紙灰塵附著作用下，容易產生一些熔融物，這些物質在冷卻后會粘附在打印頭表面，形成附著物，使得抽風機難以對其進行清理，從而降低了對打印頭的清理效果。

3、因此亟需一種可防堵頭的熱敏打印機用打印頭來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種可防堵頭的熱敏打印機用打印頭，以解決上述背景技術中提出的熔融物在冷卻后會粘附在打印頭表面的問題。

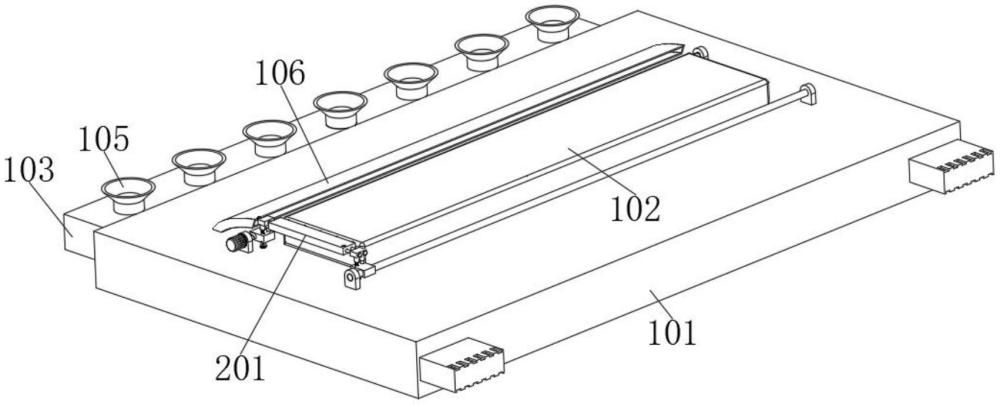

2、為實現上述目的，本實用新型提供如下技術方案：一種可防堵頭的熱敏打印機用打印頭，包括打印頭主體及設置于打印頭主體的熱敏板，所述打印頭主體的一側設有帶有空腔的支板，所述支板遠離熱敏板的一側設有抽風機，所述支板的另一側設有多個抽取端口，所述打印頭主體設有用于對熱敏板表面灰塵進行抽取的弧形抽取板，還包括設置于打印頭主體用于對附著在熱敏板上的熔融物進行清理的清理組件；

3、所述清理組件包括設置于打印頭主體靠近熱敏板一側的兩個相互對稱設置的第一安裝板，所述打印頭主體設有用于帶動兩個第一安裝板進行移動的移動組件，兩個所述第一安裝板遠離打印頭主體的一側通過升降組件連接有第二安裝板，兩個所述第二安裝板之間通過推動組件連接有清理板，所述清理板設有用于對熔融物進行浸潤的浸潤組件。

4、所述清理板靠近熱敏板的一側設有海綿板。

5、所述推動組件包括滑動連接于兩個第二安裝板其中一個的兩個t型桿，兩個所述t型桿的一端與清理板相連接，兩個所述第二安裝板的另一個設有推桿電機，所述推桿電機的輸出端與清理板相連接。

6、所述浸潤組件包括開設于清理板的儲存腔，所述儲存腔內填充有酒精，所述清理板的一側設有多個出液管，各個所述出液管設有用于對管道通路進行控制的控制組件，所述清理板遠離熱敏板的一側設有加液口。

7、所述控制組件包括轉動連接于出液管的控制桿，所述控制桿位于出液管內部的側壁固定連接有控制板，所述第二安裝板設有用于對控制板進行驅動的驅動組件。

8、所述驅動組件包括固定連接于兩個第二安裝板靠近出液管一側的固定板，兩個所述固定板之間固定連接有固定條，所述固定條設有多個齒條，各個所述控制桿的一端固定連接有齒輪，各個所述齒輪與齒條相互嚙合設置。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型通過清理組件的設置，利用浸潤組件的作用，對附著在熱敏板表面的熔融物進行預先浸潤，從而在清理板縱向移動和往復性的橫向移動過程中，對附著在熱敏板表面的熔融物進行了揉搓清理，從而保證了熱敏板的清理效果，減小了打印頭主體出現堵塞的風險。

技術特征：

1.一種可防堵頭的熱敏打印機用打印頭，包括：

2.根據權利要求1所述的一種可防堵頭的熱敏打印機用打印頭，其特征在于：所述清理板(203)靠近熱敏板(102)的一側設有海綿板。

3.根據權利要求1所述的一種可防堵頭的熱敏打印機用打印頭，其特征在于：所述推動組件包括滑動連接于兩個第二安裝板(202)其中一個的兩個t型桿(301)，兩個所述t型桿(301)的一端與清理板(203)相連接，兩個所述第二安裝板(202)的另一個設有推桿電機(302)，所述推桿電機(302)的輸出端與清理板(203)相連接。

4.根據權利要求1所述的一種可防堵頭的熱敏打印機用打印頭，其特征在于：所述浸潤組件包括開設于清理板(203)的儲存腔，所述儲存腔內填充有酒精，所述清理板(203)的一側設有多個出液管(401)，各個所述出液管(401)設有用于對管道通路進行控制的控制組件，所述清理板(203)遠離熱敏板(102)的一側設有加液口(402)。

5.根據權利要求4所述的一種可防堵頭的熱敏打印機用打印頭，其特征在于：所述控制組件包括轉動連接于出液管(401)的控制桿(501)，所述控制桿(501)位于出液管(401)內部的側壁固定連接有控制板(502)，所述第二安裝板(202)設有用于對控制板(502)進行驅動的驅動組件。

6.根據權利要求5所述的一種可防堵頭的熱敏打印機用打印頭，其特征在于：所述驅動組件包括固定連接于兩個第二安裝板(202)靠近出液管(401)一側的固定板(601)，兩個所述固定板(601)之間固定連接有固定條(602)，所述固定條(602)設有多個齒條(603)，各個所述控制桿(501)的一端固定連接有齒輪(604)，各個所述齒輪(604)與齒條(603)相互嚙合設置。

技術總結
本技術公開了一種可防堵頭的熱敏打印機用打印頭，包括打印頭主體還包括設置于打印頭主體用于對附著在熱敏板上的熔融物進行清理的清理組件，所述清理組件包括設置于打印頭主體靠近熱敏板一側的兩個相互對稱設置的第一安裝板，兩個所述第二安裝板之間通過推動組件連接有清理板。本技術通過清理組件的設置，利用浸潤組件的作用，對附著在熱敏板表面的熔融物進行預先浸潤，從而在清理板縱向移動和往復性的橫向移動過程中，對附著在熱敏板表面的熔融物進行了揉搓清理，從而保證了熱敏板的清理效果。

技術研發人員：趙虹
受保護的技術使用者：武漢閃電俠網絡科技有限公司
技術研發日：20240716
技術公布日：2025/4/28
