技術領域

本公開涉及一種顯示裝置，并且更加具體地涉及一種如下顯示裝置，該顯示裝置用于通過不是使用其它蓋而是使用包括粘合層的連結桿來聯接背蓋和殼體來減少制造成本，并且也實現完全透明的顯示裝置，因為其它蓋不存在。

背景技術：

隨著信息社會的發展，對于顯示裝置的各種需求已經增長。各種顯示裝置，諸如液晶顯示器(LCD)、等離子體顯示面板(PDP)、電致發光顯示器(ELD)以及真空熒光顯示器(VFD)最近已經被研究并且被用于滿足對于顯示裝置的各種需求。

在各種顯示裝置當中，使用有機發光二極管(OLED)的顯示裝置在亮度和視角方面比液晶顯示器更加優秀。此外，不同于液晶顯示器，使用OLED的顯示裝置不要求背光單元，并且因此能夠被實現為超薄輪廓顯示裝置。

不同于現有技術顯示裝置，最近要求通過將顯示面板透明地保持在其中沒有顯示圖像的失活狀態下來最大化顯示裝置的審美特征和適用性，使得看到顯示面板的后表面的背景。

技術實現要素：

在一個方面中，提供一種顯示裝置，包括：顯示單元，該顯示單 元包括顯示面板、背蓋以及光屏蔽板，該背蓋位于顯示面板的后表面上，該光屏蔽板位于顯示面板和背蓋之間；殼體，顯示單元的下部區域的至少一部分被插入到該殼體中；至少一個印刷電路板(PCB)，該至少一個印刷電路板(PCB)被安裝在殼體上；以及連結桿，該連結桿將殼體連接到顯示單元并且具有至少一個開口，其中透明固定器被安裝在連結桿的至少一個開口中并且被附接到背蓋的后表面。

連結桿可以包括本體部分；第一延伸部分，該第一延伸部分朝著顯示單元在第一方向上從本體部分的一側延伸；以及第二延伸部分，該第二延伸部分從本體部分的與所述一側相反的側部、在與第一方向相反的方向上延伸。

連結桿的開口可以位于連結桿的本體部分上。

顯示裝置可以進一步包括前裝飾件，該前裝飾件位于顯示單元的前表面處并且覆蓋顯示單元的下部的至少一部分。

顯示單元的下部和前裝飾件的下部可以被安裝在第一延伸部分上。

第一延伸部分可以被連接到前裝飾件。

第二延伸部分可以被連接到殼體。

連結桿可以被布置在殼體的內部。

連結桿的本體部分的一側的整個部分可以被附接到背蓋。

連結桿的至少一個開口可以包括多個開口。多個開口被相互分開預定的距離。

透明固定器可以通過至少一個螺釘而被聯接連結桿。

透明固定器的前表面和連結桿的前表面可以被對準。

連結桿的至少一個開口可以通過第一粘合層被附接到背蓋。除了由至少一個開口覆蓋的區域之外的連結桿的區域可以通過第二粘合層而被附接到背蓋。

第一粘合層可以包括樹脂，并且第二粘合層可以包括雙面膠帶。

可以通過從透明固定器的后側穿過透明固定器的UV射線的照射，來對第一粘合層進行紫外線(UV)固化。

第一粘合層的粘合強度可以不同于第二粘合層的粘合強度。

第一粘合層的粘合強度可以大于第二粘合層的粘合強度。

透明固定器可以包括塑料材料。

背蓋可以包括透明材料。

附圖說明

被包括以提供本發明的進一步理解并且被合并且組成本說明書的一部分的附圖，圖示本發明的實施例并且連同描述一起用作解釋本發明的原理。在附圖中：

圖1至圖7圖示根據本發明的示例性實施例的顯示裝置的構造。

圖8至圖20圖示根據本發明的示例性實施例的顯示裝置；

圖21(a)至圖31(b)圖示根據本發明的示例性實施例的用于聯接顯示裝置的部件的方法；

圖32和圖33(a)和(b)圖示根據本發明的另一示例性實施例的顯示裝置；以及

圖34(a)至圖37圖示根據本發明的另一示例性實施例的用于聯接顯示裝置的部件的方法。

具體實施方式

現在將詳細地參考發明的實施例，在附圖中圖示了其示例。因為本發明可以以各種方式被修改并且可以具有各種形式，所以在附圖中圖示了具體實施例并且在本說明書中詳細地描述。然而，應該理解，本發明不限于具體的所公開的實施例，而是包括在本發明的精神和技術范圍內包括的所有的修改、等效物和替代。

術語“第一”、“第二”等等可以被用于描述各種部件，但是該部件沒有受到這樣的術語的限制。術語僅被用于區分一個部件與其它部件的用途。例如，在沒有脫離本發明的范圍的情況下第一部件可以被指定為第二部件。以相同的方式，第二部件可以被指定為第一部件。

術語“和/或”包括被公開的多個相關項的組合和來自于被公開的多個相關項中的任何一項。

當任意的部件被描述為“被連接到”或者“被聯接到”另一部件時，這應被理解成意指在它們之間可以存在又一部件，盡管任意的部件可以被直接連接到，或者被聯接到，第二部件。相反地，當任意的部件被描述為“被直接連接到”或者“被直接聯接到”另一部件時，這應被理解成意指在它們之間不存在部件。

在本說明書中使用的術語僅被用于描述特定的實施例或者示例，并且旨在不限制本發明。單數表達能夠包括復數表達，只要其在上下文中不具有明顯不同的意義。

在本說明書中，術語“包括”和“具有”應被理解成旨在指定被圖示的特征、數字、步驟、操作、部件、部分或者其組合存在并且沒有排除一個或者更多個不同特征、數字、步驟、操作、部件、部分或者其組合的存在，或者其添加的可能性。

除非另外明文規定，包括技術或者科學術語的在此使用的所有術語具有與在本發明屬于的本領域中具有普通的知識的人通常理解的相同的意義。在通常使用的字典中定義的術語必須被理解成具有與在現有技術的上下文中使用的相同的意義，并且不應被解釋為具有理想或者過于形式化的意義，除非在本說明書中它們被明顯地指定。

本發明的下述示例性實施例被提供給本領域的那些技術人員以更加全面地描述本發明。因此，為了清楚起見可能放大在附圖中示出的元件的形狀和大小。

在下文中，使用有機發光二極管(OLED)顯示面板作為顯示面板的示例描述了本發明的實施例。其它的顯示面板可以被使用。例如，可以使用等離子體顯示面板(PDP)、場發射顯示器(FED)面板以及液晶顯示面板。

圖1至圖7圖示根據本發明的示例性實施例的顯示裝置的構造。

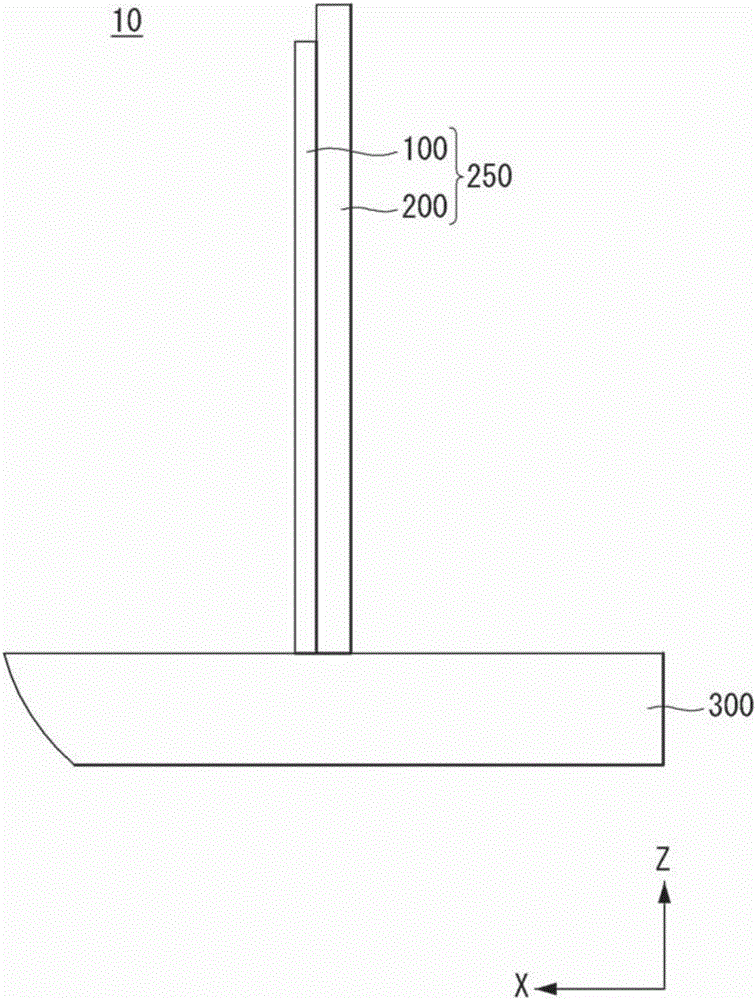

參考圖1，根據本發明的示例性實施例的顯示裝置10可以包括顯示單元250和殼體300。

顯示單元250可以包括顯示面板100和背蓋200。顯示面板100可以被設置在顯示裝置100的前表面處并且可以顯示圖像。顯示面板100可以將圖像劃分成多個像素并且可以輸出圖像同時控制每個像素的顏色、亮度以及色度。

顯示面板100可以具有矩形的形狀。其它的形狀可以被使用。例如，顯示面板100可以具有在邊緣處具有預定的曲率的形狀。顯示面板100可以是OLED顯示面板。其它的顯示面板可以被使用。例如，液晶顯示面板可以被用作顯示面板100。

背蓋200可以被設置在顯示面板100的后表面處。背蓋200可以被直接附接到顯示面板100，但是不限于此。其它的部件可以被定位在背蓋200和顯示面板100之間。背蓋200的大小可以等于或者大于顯示面板100的大小。

背蓋200可以支撐顯示面板100的后表面。因此，背蓋200可以包括具有高剛性的輕質材料。

殼體300可以被定位在顯示單元250的下方。殼體300可以支撐顯示單元250的下部并且可以防止顯示單元250傾斜于一側。殼體300可以具有其中至少一側的整個表面具有曲率的形狀。因此，顯示裝置10的外觀可以被改進。

殼體300可以屏蔽用于驅動顯示裝置10的部件。例如，殼體300可以屏蔽至少一個印刷電路板(PCB)。稍后詳細地描述至少一個PCB的連接方法和連接結構。

殼體300可以接收從至少一個PCB發射的電磁波。因此，盡管未示出，但是殼體300可以包括是由導電材料形成的內殼體和覆蓋內殼體的外殼體。其它的構造可以被使用。例如，殼體300可以是由導電材料形成的一個本體。

參考圖2，顯示面板100可以包括透明基板110、上電極120、有機發光層130以及下電極140。透明基板110、上電極120、有機發光層130以及下電極140可以被順序地形成。

透明基板110和上電極120可以包括透明材料。下電極140可以包括不是透明的材料，但是不限于此。下電極140可以包括透明材料，例如，銦鈦氧化物(ITO)。在本實例中，可以從下電極140的一個表面發射光。

當電壓被施加到上電極120和下電極140時，從有機發光層130發射的光可以經過上電極120和透明基板110并且可以被發射到外部。在本實例中，光屏蔽板可以被另外形成在下電極140的后面，使得將被發射到下電極140的光向前方發射。

根據本發明的實施例的顯示裝置10可以是OLED顯示器。OLED顯示器不要求單獨的光源并且因此能夠減少顯示裝置10的體積和重量。因為OLED顯示器的響應速度比液晶顯示的響應速度大1000倍，所以當OLED顯示器顯示圖像時在OLED顯示器中可以不產生圖像殘留。

參考圖3(a)和(b)，根據本發明的實施例的顯示裝置10的顯示單元250可以包括透明材料。這可以意指背蓋200包括透明材料。例如，背蓋200可以包括玻璃或者鋼化玻璃。

當顯示裝置10被驅動時，用戶可以觀看被顯示在顯示單元250上的圖像或者屏幕。當顯示裝置10的驅動結束時，用戶可以觀察被定位在顯示單元250的后面的背景。

根據本發明的實施例的顯示裝置10的顯示單元250可以是透明的。因此，用戶可以感到顯示裝置的外觀是整潔和吸引人的。

參考圖4，殼體300可以包括后部、安裝部以及前部。安裝部可以是與顯示單元250聯接的部分，并且后部和前部可以是分別被定位 在顯示單元250的后表面和前表面處的部分。

前部的在厚度方向(例如，X軸方向)上的長度FD可以比后部的在厚度方向上的長度BD長。因為后部的長度BD比前部的長度FD短，在沒有殼體300的障礙的情況下用戶能夠專注于顯示單元250的屏幕。

因為殼體300的后部的空間比其他部分更寬，所以至少一個基板可以被安裝在殼體300的后部上。至少一個基板可以是至少一個PCB。PCB可以位于殼體300上并且可以被安裝在殼體300上。PCB的延伸方向可以與顯示面板的延伸方向垂直。例如，PCB可以在殼體300的X軸方向或者Y軸方向上延伸。

PCB可以被定位為相互分開。PCB可以執行不同的功能。例如，至少一個PCB可以是主板103。主板103可以提供用于操作顯示裝置的接口。此外，主板103可以檢查和控制顯示裝置的部件的操作狀態并且可以使顯示裝置的部件處于最佳狀態下。例如，主板103可以被安裝在殼體300的后部的至少一側上。

作為另一示例，至少一個PCB可以是電源板107。電源板107可以將電力供應到顯示裝置。電源板107可以將AC頻率轉換成DC頻率。即，電源板107可以將低頻率轉換成高頻率并且可以提高電效率。

電源板107可以與主板103分開預定的距離。例如，一個電源板107可以被定位在殼體300的后部的中間，并且其它的電源板107可以被定位在殼體300的縱向方向(例如，Y軸方向)上的主板103的相反側。例如，僅一個電源板107可以被定位在殼體300的后部的中間。

作為另一示例，至少一個PCB可以是時序控制器板121。時序控制器板121可以將輸入信號發送到顯示面板100。即，時序控制器板 121可以將用于控制源PCB的時序信號CLK、LOAD和SPi以及視頻信號R、G和B發送到源PCB。此外，時序控制器板121可以控制圖像。時序控制器板121可以通過扁平柔性電纜(FFC)被連接到源PCB。

時序控制器板121可以被定位在殼體300的后部的中間。即，時序控制器板121可以被安裝在電源板107的上表面上。因為時序控制器板121被定位在電源板107的上表面上，所以殼體300的內部空間可以被節省。

時序控制器屏蔽物113可以被附接到將會安裝時序控制器板121的位置，使得阻擋從電源板107發射的電磁波。即，時序控制器板121可以不被連接到電源板107而是可以連接到時序控制器屏蔽物113。因此，時序控制器板121和電源板107可以不相互干擾。

參考圖5，光屏蔽板172可以被定位在顯示面板100和背蓋200之間。光屏蔽板172可以反射被發射到背蓋200的光，使光朝著顯示面板100的前表面行進。因此，光屏蔽板172可以增加顯示面板100的亮度。

當顯示面板100被驅動(即，顯示面板100在屏幕上顯示圖像)時，光屏蔽板172可以阻擋光。當顯示面板100沒有被驅動時，光屏蔽板172可以發射光。這可以取決于被定位在光屏蔽板172內部的液晶的排列而變化。

此外，當顯示面板100被驅動時，光屏蔽板172可以發射光。在本實例中，用戶可以同時觀看顯示面板100的屏幕和被定位在顯示裝置100的后面的背景。

光屏蔽板172可以包括具有不同于顯示面板100的熱膨脹系數的材料。例如，光屏蔽板172可以包括具有大于顯示面板100的熱膨脹 系數的熱膨脹系數的材料。因此，光屏蔽板172可以在高溫度或者高濕度下比顯示面板100膨脹更多。因此，光屏蔽板172的高度可以小于顯示面板100的高度，使得光屏蔽板172可以不被暴露于顯示面板100的外部。

在根據本發明的實施例的顯示裝置10中，光屏蔽板172可以被定位在顯示面板100的后表面上。因此，當屏幕被顯示在顯示面板100上時用戶能夠觀看更加清楚的屏幕。

參考圖6(a)和(b)，因為光屏蔽板172的高度小于如上所述的顯示面板100的高度，所以外來物質，例如，塵土可能進入光屏蔽板172和顯示面板100之間。此外，在光屏蔽板172的被暴露的上表面和顯示面板的被暴露的上表面中可能產生裂縫。

例如，如在圖6(a)中所示，密封構件183可以被側面密封到光屏蔽板172的上表面和顯示面板100的上表面，使得防止外來物質和裂縫。密封構件183可以同時覆蓋光屏蔽板172的上表面和顯示面板100的上表面。

作為另一示例，如在圖6(b)中所示，框架187可以被插入到光屏蔽板172的上表面中?？蚣?87可以粘附到光屏蔽板172的上表面并且可以朝著顯示面板100，例如，在X軸方向上延伸。因此，框架187可以與顯示面板100分離并且可以屏蔽顯示面板100的上表面。

根據本發明的實施例的顯示裝置10可以使用密封構件183或者框架187屏蔽光屏蔽板172的上表面和顯示面板100的上表面。因此，光屏蔽板172的上表面和顯示面板100的上表面可以被保護。

參考圖7，顯示單元250的下部可以與連結桿197和前裝飾件213聯接。

前裝飾件213可以從外部屏蔽被連接到顯示面板100的源PCB 171和源覆晶膜(COF)166。

用于發送從時序控制器板121接收到的數字視頻數據和時序控制信號的信號線可以被定位在源PCB 171上。源PCB 171可以通過源COF 166連接到顯示面板100。

源COF 166可以被電連接到源PCB 171和顯示面板100的數據墊。數據集成電路(IC)可以被安裝在源COF 166上。

前裝飾件213可以通過雙面膠帶被附接到背蓋200。其中源PCB 171被定位的前裝飾件213的一部分可以比前裝飾件213的其它部分更加向前地突出。在前裝飾件213的前部處，前裝飾件213可以具有至少一個電纜孔，將源PCB 171連接到時序控制器板121的FFC能夠通過該至少一個電纜孔。

前裝飾件213可以被定位在顯示單元250的前部處并且可以防止顯示單元250由于外力向前地彎曲。

連結桿197可以與顯示單元250和殼體300聯接并且可以將顯示單元250固定到殼體300。顯示單元250的下表面和前裝飾件213的下表面可以被安裝在連結桿197的第一延伸部分197a上(參考圖8)。更加具體地，連結桿197的第一延伸部分197a可以延伸到顯示單元250的下表面并且可以與前裝飾件213聯接。連結桿197的本體部分197b(參考圖8)可以被附接到背蓋200。連結桿197的第二延伸部分197c(參考圖8)可以在第一延伸部分197a的相反方向上延伸并且可以與殼體300聯接。

連結桿197可以在沒有被緊固到螺釘221的其它面板蓋的情況下 將顯示單元250固定到殼體300。

圖8至圖20圖示根據本發明的實施例的顯示裝置。

參考圖8，根據本發明的實施例的顯示裝置10可以包括被定位在殼體300和其它部件相互接觸的部分中的張力支架134。張力支架134可以被定位在插入顯示單元250的部分中。即，張力支架134可以被定位在連結桿197的第一延伸部分197a和殼體300相互接觸的部分中。

張力支架134可以防止背蓋200被當顯示單元250與殼體300聯接時產生的沖擊損壞。而且，張力支架134可以防止背蓋200被顯示裝置振動時產生的沖擊損壞。因此，張力支架134可以包括能夠承受顯示單元250的重量的具有高彈性的材料。例如，張力支架134可以是由塑料材料形成。稍后詳細地描述張力支架134的形狀。

前蓋279和后蓋281可以與插入顯示單元250的殼體300的前上部和后上部聯接。通過將前鉤275懸掛到前裝飾件213的前突起，前蓋279可以與殼體300的前上部聯接。通過將后鉤285懸掛到連結桿197的第二延伸部分197c，后蓋281可以與殼體300的后上部聯接。前蓋279和后蓋281可以被整體地覆蓋除了插入顯示單元250的部分之外的殼體300的內部。

參考圖9，張力支架134可以包括緊固部分223、引導部分225以及接納部分219。

張力支架134的兩側可以在厚度方向(例如，X軸方向)上向上地突出，并且接納部分219可以被定位在張力支架134的凹陷中間部分中。接納部分219可以是插入顯示單元250的部分。在顯示單元250被插入到接納部分219中之后，接納部分219可以不通過被定位在張力支架134的兩側上的突出偏離其位置。

接納部分219可以在縱向方向(例如，Y軸方向)上延伸，使得其能夠接納顯示單元250。因為多個張力支架134可以接納顯示單元250，所以縱向方向上的每個接納部分219的寬度可以小于縱向方向上的顯示單元250的寬度。

引導部分225可以被定位在接納部分219的兩個突出側面中的至少一個上。引導部分225可以具有其中引導部分225被傾斜到接納部分219的形狀。因此，即使顯示單元250沒有朝著接納部分219精確地前進，引導部分225也能夠引導顯示單元250使得顯示單元250朝著接納部分219前進。引導部分225可以在縱向方向上延伸，使得容易地引導顯示單元250。因為多個張力支架134可以接納顯示單元250，所以每個引導部分225的在縱向方向上的寬度可以小于顯示單元250在縱向方向上的的寬度。

引導部分225的上表面的曲率可以連續地變化。即，引導部分225的上表面可以在形狀上是導圓的。因為引導部分225的上表面是導圓的，所以引導部分225能夠引導顯示單元250使得顯示單元250朝著接納部分219更加容易地前進。

緊固部分223可以被定位于引導部分225的在縱向方向上的兩側上。緊固部分223可以通過螺釘將張力支架134緊固到殼體300。緊固部分223可以固定張力支架134，并且可以操作使得顯示單元250沒有偏離殼體300。

參考圖10，張力支架134的接納部分219可以包括多個凹槽237，所述多個凹槽237被相互分開了預定的距離并且在厚度方向(例如，X軸方向)上延伸。由于多個凹槽237，接納部分219可以容易地彈性上下移動。因此，接納部分219吸收的顯示單元250的沖擊可增加。

作為示例，圖10示出每個凹槽237具有在厚度方向上筆直地延伸的形狀。例如，凹槽237可以具有曲率并且延伸。隨著凹槽237的數目增加，接納部分219吸收的顯示單元250的沖擊可增加。

參考圖11(a)和(b)，張力支架134的接納部分219可以通過在張力支架134的兩側上的兩個突起而不接觸底部。即，接納部分219可以與地面分開。

當外力F被施加到張力支架134時，張力支架134的接納部分219可以向地面彎曲。接納部分219可以吸收顯示單元250的沖擊同時向地面彎曲。在外力F被施加到張力支架134之后，接納部分219可以由于彈性返回到原始的位置。

在根據本發明的實施例的顯示裝置10中，張力支架134的接納部分219能夠吸收顯示單元250的沖擊同時向地面彎曲。因此，顯示單元250的背蓋200的耐久性能夠被進一步提高。

參考圖12(a)和(b)，張力支架134的引導部分225可以執行引導操作，使得顯示單元250的下部朝著接納部分219前進。包括背蓋200的顯示單元250的下部可以接觸引導部分225。更加具體地，前裝飾件213的前下部可以接觸引導部分225。在本實例中，因為引導部分225的一個表面被傾斜到接納部分219，所以顯示單元250的下部可以沿著引導部分225的傾斜表面滑動。

引導部分225的一個表面可以具有曲率，使得引導部分225能夠朝著接納部分219更加容易地滑動。此外，引導部分225可以具有平滑的表面，使得引導部分225能夠朝著接納部分219更加容易地滑動。在張力支架134的兩側上的兩個突起中，在其上引導部分225被定位的一個突起的面積可比其他突起的面積大。因此，即使顯示單元250的下部以其間相當大的距離朝著接納部分219前進并且被插入到接納 部分219中，引導部分225也能夠將顯示單元250引導到接納部分219。

在根據本發明的實施例的顯示裝置10中，引導部分225能夠將顯示單元250的下部引導到接納部分219。因此，用戶能夠容易地組裝顯示裝置10。

參考圖13(a)、(b)和(c)，緩沖墊264可以被定位在張力支架134和顯示單元250的下部之間。緩沖墊264可以幫助吸收背蓋200的沖擊。因此，與當僅張力支架134存在時相比較，緩沖墊264可以防止或者減少由于沖擊造成的背蓋200的損壞。

緩沖墊264可以包括具有高彈性的材料。例如，緩沖墊264可以包括海綿或者棉花。

例如，如在圖13(a)中所示，緩沖墊264可以被定位在張力支架134和連結桿197之間。緩沖墊264可以吸收被施加到連結桿197的沖擊并且整體地防止顯示單元250的損壞。

作為另一示例，如在圖13(b)中所示，緩沖墊264可以被定位在連結桿197和背蓋200之間。緩沖墊264可以吸收被施加到背蓋200的沖擊并且防止背蓋200的損壞。在本實例中，盡管緩沖墊264沒有吸收顯示單元250的整個沖擊，但是緩沖墊264可以更加有效地吸收背蓋200的沖擊。

作為另一示例，如在圖13(c)中所示，緩沖墊264可以被定位在張力支架134和連結桿197之間并且在連結桿197和背蓋200之間。因此，緩沖墊264可以吸收顯示單元250的整個沖擊并且也防止背蓋200的損壞。緩沖墊264可以足夠薄以在組裝過程中不干擾顯示單元250和/或背蓋200。

在根據本發明的實施例的顯示裝置100中，緩沖墊264能夠吸收顯示單元250的沖擊。因此，能夠防止或者減少顯示單元250的損壞。

參考圖14(a)、(b)和(c)，張力支架134可以以各種形狀與殼體300聯接。例如，張力支架134可以被定位在每個PCB的前表面處。張力支架134可以分別被定位在主板103、時序控制器板121以及電源板107的前表面處。因此，可以通過絲狀電極容易地執行在每個PCB和顯示單元250之間的電連接。

例如，張力支架134可以基于殼體300的中部被定位，并且可以被相互分開。即，一個張力支架134可以被定位在殼體300的在縱向方向(例如，Y軸方向)上的一側上，并且另一張力支架134可以被定位在殼體300的在縱向方向(例如，Y軸方向)上的另一側上。在本實例中，張力支架134可以分開地吸收顯示單元250的兩側的沖擊。因此，張力支架134可以吸收比沖擊僅被施加到顯示單元250的一側時更多的沖擊。

張力支架134可以是多個。即，張力支架134可以包括第一至第三張力支架134a、134b以及134c。被定位在多個張力支架的中間的第二張力支架134b可以比第一和第三張力支架134a和134c長。第二張力支架134b的長度STD可以比第一和第三張力支架134a和134c的長度FTD長。即，第二張力支架134b的在縱向方向(例如，Y軸方向)上的寬度STD可以比第一和第三張力支架134a和134c的在縱向方向(例如，Y軸方向)上的寬度FTD大。

因此，承受顯示單元250的最大負載的中間部分能夠比其他部分吸收更多的沖擊。其他的結構可以被使用。例如，被定位在殼體300的中間的張力支架134的長度可以比被定位在其它部分中的張力支架134的長度短。

作為另一示例，一個張力支架134可以與殼體300聯接。因為一個張力支架134與殼體300聯接，所以制造成本可以被減少，并且制造過程可以被簡化。

參考圖15，根據本發明的實施例的顯示裝置10可以通過至少一個螺釘221將連結桿197的第二延伸部分197c與殼體300聯接。因為連結桿197的第二延伸部分197c在殼體300的厚度方向(例如，X軸方向)上延伸，所以通過在豎直方向上延伸的至少一個螺釘221，第二延伸部分197c可以與殼體300聯接。

連結桿197的本體部分197b可以被附接到背蓋200。本體部分107b可以通過粘合層341與背蓋200聯接。因為背蓋200的側面與本體部分197b聯接，粘合層341可以包括具有非常優異的粘合強度的材料。稍后描述粘合層341的構造和形狀。

因為背蓋200包括透明材料，例如，玻璃，所以不能使用螺釘將背蓋200與連結桿197聯接。因此，使用粘合層341，背蓋200可以與連結桿197聯接。

根據本發明的實施例的顯示裝置10可以不使用另一蓋而是使用包括粘合層341的連結桿197來聯接背蓋200和殼體300。因此，能夠減少制造成本，并且因為其它蓋沒有被使用所以可以實現完全透明的顯示裝置100。

參考圖16和圖17，根據本發明的實施例的顯示裝置10的連結桿197可以具有至少一個開口。固定器241可以被安裝在開口中。

可以通過擠壓鋁形成連結桿197。連結桿197可以向后地延伸并且可以被連接到殼體300。此外，連結桿197可以向前地延伸并且可以被連接到前裝飾件213。連結桿197可以被整個插入到殼體300中。

例如，如在圖16中所示，多個固定器241可以在連結桿197的開口中被相互分開。固定器241可以包括透明塑料材料。更加具體地，固定器241可以包括透明材料，使得在將會附接到前表面的粘合層上執行紫外線(UV)固化。

作為另一示例，如在圖17中所示，為了更強大的粘附，固定器241可以被構造成一個本體。在本實例中，連結桿197可以被更加堅固地附接到背蓋200。稍后描述用于聯接固定器241和連結桿197的方法。

參考圖18，固定器241可以通過被定位在固定器241的邊緣處的多個孔352聯接連結桿197。更加具體地，通過將螺釘插入到多個孔352中，固定器241可以被緊固到連結桿197。

固定器241的前表面可以不比連結桿197的前表面突出更多，并且固定器241和連結桿197可以被定位在直線中。因此，固定器241和連結桿197可以同時接觸背蓋200。

因為多個孔352被定位的固定器241的邊緣重疊連結桿197并且與連結桿197聯接，所以固定器241的邊緣可以不發射光。因此，除了固定器241的邊緣之外的固定器241的中間部分可以是發射用于UV照射的光的區域。

圖18示出一個孔352被定位在固定器241的上部的中間中，并且兩個孔352分別被定位在固定器241的下部的兩側上，作為示例。其它的構造可以被使用。例如，多個孔352可以以各種方式被定位在固定器241的邊緣處。

圖19是沿著圖16的線A-A’截取的橫截面圖。

參考圖19，在其中定位固定器241的連結桿197的開口中，背蓋200和連結桿197可以通過第一粘合層341a被相互附接。第一粘合層341a可以被定位在其中固定器241被定位的連結桿197的開口的前表面處。

當在涂覆第一粘合層341a的連結桿197的一部分上按壓背蓋200時，第一粘合層341a可以被廣泛地擴展并且可以將背蓋200附接到連結桿197。

第一粘合層341a可以是UV樹脂。通過透明固定器241，UV光束可以被照射到第一粘合層341a上，并且因此第一粘合層341a可以被UV固化。因此，當UV照射被使用時的固化時間可比當其它固化方法被使用時的固化時間短。此外，UV固化可比熱固化更加經濟。

圖20是沿著圖16的線B-B’截取的橫截面圖。

參考圖20，通過其中連結桿197被定位的區域中的第二粘合層341b，背蓋200和連結桿197可以被相互附接。第二粘合層341b可以被定位在其中固定器241沒有被定位的連結桿197的區域的前表面處。因此，第二粘合層341b可以被定位在其中第一粘合層341a沒有被定位的連結桿197的一部分中。第一粘合層341a和第二粘合層341b可以彌補彼此不足的粘合強度。

第二粘合層341b可以包括雙面膠帶。因為使用雙面膠帶附接第二粘合層341b，所以第二粘合層341b的粘合強度可比第一粘合層341a的粘合強度低。第二粘合層341b的厚度可以基本上等于第一粘合層341a的厚度，使得在與第一粘合層341a相同的時間第二粘合層341b被附接到背蓋200。

第二粘合層341b可以幫助將在其上不能夠執行UV照射的連結桿 197附接到背蓋200。因此，連結桿197和背蓋200能夠被堅固地聯接。

圖21(a)至圖31(b)圖示根據本發明的實施例的用于聯接顯示裝置的部件的方法。

如在圖21(a)和(b)中所示，殼體300可以包括金屬殼體321和模制殼體313。可以通過在模制殼體313上聯接金屬殼體321來形成殼體300。通過至少一個螺釘221模制殼體313可以被緊固到金屬殼體321。

模制殼體313的前表面可以具有曲率。因此，用戶可以感到顯示裝置的外觀的改進。模制殼體313可以具有多個凹進。多個凹進可以被相互分開并且可以是安裝至少一個PCB的位置。安裝至少一個PCB的位置可以不接觸模制殼體313的接地而是接觸金屬殼體321的接地。因此，其中至少一個PCB被定位的一部分可以被接地。

金屬殼體321可以具有平坦的形狀。金屬殼體321可以接收從至少一個PCB發射的電磁波。因此，金屬殼體321可以是由導電材料形成并且可以用于阻擋電磁波。

本發明的實施例圖示殼體300包括金屬殼體321和模制殼體313，作為示例。其它的構造可以被使用。例如，殼體300可以被構造成是由導電材料形成的一個本體并且可以阻擋電磁波。

在根據本發明的實施例的顯示裝置10中，殼體300可以被構造成包括金屬殼體321和模制殼體313。因此，能夠實現電磁波的攔截和顯示裝置10的外觀的改進兩者。

接下來，如在圖22(a)和(b)中所示，張力支架134可以被緊固到殼體300。張力支架134可以是多個。多個張力支架134可以被相 互分開，并且可以被緊固到殼體300。

張力支架134可以通過至少一個螺釘221被緊固到殼體300。張力支架134可以被緊固到安裝顯示單元250的位置。作為示例，本發明的實施例圖示三個張力支架134與殼體300聯接。其它的構造可以被使用。例如，張力支架134可以以各種方式與殼體300聯接，如在圖14(a)、(b)和(c)中所示。

接下來，如在圖23(a)和(b)中所示，至少一個PCB和其它的電子設備可以與殼體300聯接。例如，主板103、電源板107以及風扇可以與殼體300的后部分聯接，并且揚聲器151可以與殼體300的前部分聯接。

因為至少一個PCB占用殼體300的大空間，所以至少一個PCB可以被定位在殼體300的后部分處，使其對于用戶來說難以識別。因為揚聲器151必須為用戶提供聲音，所以揚聲器151可以被定位在殼體300的前部分處。使用至少一個螺釘221可以將至少一個PCB和揚聲器151與殼體300聯接。

接下來，如在圖24(a)和(b)中所示，時序控制器屏蔽物113可以被定位在與殼體300聯接的電源板107上。時序控制器屏蔽物113可以最小化在時序控制器板121和電源板107之間的干擾。此外，時序控制器屏蔽物113可以保護時序控制器板121免受沖擊。

時序控制器屏蔽物113可以是由金屬材料形成，并且可以使用至少一個螺釘221與殼體300聯接。

接下來，如在圖25(a)和(b)中所示，在時序控制器屏蔽物113上可以聯接時序控制器板121。時序控制器板121可以與電源板107的上部聯接并且可以節省空間。盡管未示出，但時序控制器板121可以 被連接到電源板107并且可以幫助驅動時序控制器板121。

接下來，如在圖26(a)和(b)中所示，固定器241可以與連結桿197的開口聯接。固定器241可以被相互分開并且可以被個別地聯接連結桿197。使用至少一個螺釘221可以將固定器241與連結桿197聯接。隨著通過固定器241占用的連結桿197的面積增加，所以連結桿197可以更加堅固地聯接背蓋200。

接下來，如在圖27(a)和(b)中所示，連結桿197可以被附接到顯示單元250。更加具體地，連結桿197可以被附接到背蓋200的后下部。如上所述，使用其中固定器241被定位的區域中的第一粘合層341a，連結桿197可以被附接到背蓋200，并且使用其中固定器241沒有被定位的第二粘合層341b可以被附接到背蓋200。

接下來，如在圖28(a)和(b)中所示，前裝飾件213可以被附接到顯示單元250。更加具體地，前裝飾件213可以被附接到顯示單元250的前下部。

在顯示單元250的前下部處，顯示面板100可以通過源COF 166被連接到源PCB 171。在顯示面板100的下部中，源COF 166可以被相互分開預定的距離。

前裝飾件213可以被附接到源COF 166之間的分開區域(其中源COF 166沒有被定位)中的背蓋200。使用第三粘合層341c前裝飾件213可以被附接到背蓋200。第三粘合層341c可以是雙面膠帶。第三粘合層341c的厚度可以比源COF 166的厚度大使得第三粘合層341c接觸前裝飾件213。

因為前裝飾件213通過粘合層341c被附接到背蓋200并且通過螺釘被連接到連結桿197，所以前裝飾件213可以被更加堅固地聯接顯示 單元250。使用第一至第三粘合層341a、341b以及341c，前裝飾件213和連結桿197可以被更加緊固地聯接背蓋200。因此，即使外力被施加到背蓋200，也可能難以將前裝飾件213和/或連結桿197與背蓋200分離。此外，即使外力被施加到背蓋200，前裝飾件213和連結桿197也可以支撐背蓋200。因此，背蓋200可以幾乎不彎曲。

接下來，如在圖29中所示，顯示單元250可以被插入到殼體300中。更加具體地，顯示單元250的下部可以被插入到殼體300的張力支架134中。顯示單元250可以通過在圖7中示出的連結桿197與殼體300聯接。即，連結桿197可以通過至少一個螺釘與殼體300聯接。

接下來，如在圖30(a)和(b)中所示，后蓋281可以覆蓋殼體300的后部分。后蓋281可以屏蔽被安裝在殼體300的后部分上的部件。后蓋281可以包括金屬后蓋和模制后蓋，使得阻擋從被定位在殼體300的后部分處的至少一個PCB發射的電磁波。其它的構造可以被使用。例如，后蓋281可以是僅由導電材料形成。

后蓋281可以通過后鉤285與殼體300聯接。更加具體地，通過將后鉤285懸掛到殼體300的一端，后蓋281可以與殼體300聯接。圖30(a)和(b)僅示出被定位在后蓋281的后部分處的后鉤285。然而，如在圖8中所示，后鉤285可以被定位在后蓋281的前部分處。

因為不是使用螺釘而是后鉤285，將后蓋281與殼體300聯接，所以用戶可以感到顯示裝置的外觀的改進。

最后，如在圖31(a)和(b)中所示，前蓋279可以覆蓋殼體300的前部分。前蓋279可以屏蔽被安裝在殼體300的前部分上的部件。前蓋279可以通過前鉤275與殼體300聯接。圖31(a)和(b)僅示出被定位在前蓋279的前部分處的前鉤275。然而，如在圖8中所示，前鉤275可以被定位在前蓋279的后部分處。

此外，前蓋279可以包括延伸到殼體300的底部的支撐物277。當前蓋279與殼體300聯接時支撐物277可以接觸殼體300的底部。因此，即使外部沖擊被施加到前蓋279，前蓋279也可以不彎曲。

因為以與后蓋281相同的方式不使用螺釘而是使用前鉤275，前蓋279與殼體300聯接，所以用戶可以在沒有障礙的情況下專注于觀看顯示屏幕。

圖32和圖33(a)和(b)圖示根據本發明的另一實施例的顯示裝置。

參考圖32，根據本發明的另一示例性實施例的顯示裝置的源PCB 171可以被定位在與前裝飾件213聯接的PCB支架366處。源PCB 171可以旋轉90°，并且可以被定位在PCB支架366的上表面上。即，源PCB 171的側面可以被定位在PCB支架366的上表面上。因為源PCB 171位于PCB支架366上，所以在高度方向(例如，Z軸方向)上的空間可以被節省。

使用至少一個螺釘221，PCB支架366可以與前裝飾件213聯接。因為源PCB 171被定位在PCB支架366上，所以前裝飾件213可以不覆蓋源PCB 171。因此，根據本發明的實施例的前裝飾件213可以僅執行防止背蓋200免受向前地彎曲的功能。

參考圖33(a)，現有的顯示裝置的前裝飾件213被定位在顯示面板100的前表面處，從而覆蓋源PCB 171。因此，前裝飾件213到顯示面板100的前表面突出了第一距離DD1。因此，在顯示單元的下部中產生在前裝飾件213和顯示面板100之間的高度差，并且阻礙用戶專注于顯示屏幕。

另一方面，參考圖33(b)，根據本發明的實施例的顯示裝置可以不使前裝飾件213而是使PCB支架366保護源PCB 171。因此，前裝飾件213可以被定位在顯示面板100的下部上。即，前裝飾件213可以不突出到顯示面板100的前表面。前裝飾件213的前表面和顯示面板100的前表面可以被定位在直線上。因為前裝飾件213沒有突出到顯示面板100的前表面，所以用戶能夠進一步專注于顯示屏幕。此外，因為前裝飾件213被定位在顯示面板100的下部上，所以可以通過殼體300屏蔽前裝飾件213。

圖34(a)至圖37圖示根據本發明的另一示例性實施例的用于聯接顯示裝置的部件的方法。

如在圖34(a)和(b)中所示，前裝飾件213可以與PCB支架366聯接。前裝飾件213可以包括在縱向方向(例如，Y軸方向)上被相互分開預定的距離并且向前地(例如，在X軸方向上)突出的多個插銷347。多個插銷347可以與覆蓋殼體300的上表面的前蓋聯接。

使用至少一個螺釘221，前裝飾件213可以與PCB支架366聯接。PCB支架366可以是多個，以便存儲多個源PCB 171。其它的構造可以被使用。例如，一個PCB支架366可以存儲多個源PCB 171。

接下來，如在圖35(a)和(b)中所示，與PCB支架366聯接的前裝飾件213可以被附接到顯示單元250。前裝飾件213可以被附接到背蓋200。更加具體地，前裝飾件213可以被附接到其中不存在將源PCB 171電連接到顯示面板100的源COF 166的區域中的背蓋200。前裝飾件213可以通過其中不存在被定位在顯示面板100的下方的源COF 166的區域被附接到背蓋200。例如，使用雙面膠帶，前裝飾件213可以被附接到背蓋200。

前裝飾件213可以與連結桿197聯接。更加具體地，使用至少一 個螺釘221，連結桿197的延伸部分可以與前裝飾件213的下表面聯接。

前裝飾件213可以與被連接到殼體300的連結桿197聯接，并且也可以與背蓋200聯接。結果，前裝飾件213可以將背蓋200更加堅固地聯接到殼體300。

接下來，如在圖36中所示，PCB屏蔽物345可以被組裝在PCB支架366上。PCB屏蔽物345可以阻擋從源PCB 171發射的電磁波。因此，PCB屏蔽物345可以包括導電材料。

PCB屏蔽物345可以具有散熱功能。即，因為PCB屏蔽物345包括具有高導熱性的材料，所以從源PCB 171發射的熱可以被驅散。

前裝飾件213和PCB支架366可以被定位在殼體300的內部。即，前蓋279和后蓋281可以不被暴露于外部。因此，因為用戶能夠僅觀看顯示屏幕，所以用戶能夠進一步專注于顯示屏幕。

最終，如在圖37中所示，扁平柔性電纜381可以被連接到源PCB171和時序控制器板121。因為顯示單元250被定位在源PCB 171和時序控制器板121之間，所以扁平柔性電纜381可以經過PCB支架366的前表面并且然后在顯示單元250的下部和殼體300的底表面之間經過，從而被連接到時序控制器板121。

雖然已經參考其許多說明性實施例描述了實施例，但是應該理解，可以由本領域技術人員設計落入在本公開的原理的精神和范圍內的許多其他修改和實施例。更具體地，在本公開、附圖和所附權利要求的范圍內的主題組合布置的組成部分和/或布置方面，各種變化和修改是可能的。除了在組成部分和/或布置方面的變化和修改之外，替代物的使用對于本領域技術人員來說也將是顯而易見的。
