本發明涉及的是實驗裝置技術領域，具體的說是一種逆沖斷層構造物理模擬實驗裝置。

背景技術：

逆沖斷層，是指巖石沿可觀察到的或可推斷出的低角(<30°)位移面產生大于5km水平位移的斷層。覆蓋在逆沖斷層面上被推移距離在5km以上的外來體稱之為推覆體或逆沖巖席。逆沖巖席與推覆體常常同義使用，不過推覆體更多地用于規模大、運移遠的外來巖體，而逆沖巖席的規模可大可小，而且多成平板狀產出。

逆沖斷層構造物理模擬實驗裝置屬于斷裂形成模擬新型裝置，其目的在于將其應用到科研與教學當中。目前國內外對逆沖斷層活動極其伴生裂縫發育的構造物理模擬較為稀少，且裝置普遍存在以下不足：第一，斷裂形成過程的可視程度較差，無法滿足實驗研究人員對斷層活動及其伴生裂縫發育演化的監視；第二，現有的模擬裝置操控精確程度較低；第三，現有的模擬裝置大多數結構復雜，使用成本高，操控不安全。

技術實現要素：

本發明的目的在于針對現有技術的缺陷和不足，提供了一種逆沖斷層構造物理模擬實驗裝置，結構簡單，通過絲桿和推桿以及齒輪、齒條帶動地層模型與活動板之間的運動且互相擠壓發生的褶皺、斷裂等現象的狀態演示，操作安全簡便，可視度強，便于觀察演化的全過程。

為實現上述目的，本發明采用的技術方案是：一種逆沖斷層構造物理模擬實驗裝置，它包含實驗裝置臺、活動板、地層模型、固定板、固定平板、推桿、電機、絲桿、直線齒條、旋轉齒輪、活動板固定座；所述實驗裝置臺的兩側固定設置有固定板，所述實驗裝置臺的頂端固定設置有固定平板，所述固定平板的一端設置有圓孔，所述固定平板上設置有地層模型，所述固定平板的前后端設置有卡槽，所述活動板固定座鑲嵌在卡槽內，所述活動板固定座上設置有活動板，且活動板固定座與活動板鉸接，所述實驗裝置臺內部的底端設置有電機和絲桿，且與固定平板上的圓孔相對應，所述電機與絲桿連接，所述絲桿的上端設置有推桿，所述推桿與絲桿連接，所述實驗裝置臺的內部設置有旋轉齒輪，所述直線齒條與旋轉齒輪配合安裝在旋轉齒輪的上端，所述旋轉齒輪與電機連接。

優選地，所述固定板的頂端設置有防塵保護蓋。

優選地，所述實驗裝置臺為透明的鋼性玻璃。

優選地，所述實驗裝置臺的前端設置有開啟按鈕，所述開啟按鈕與電機連接。

本發明的有益效果為：結構簡單，通過絲桿和推桿以及齒輪、齒條帶動地層模型與活動板之間的運動且互相擠壓發生的褶皺、斷裂等現象的狀態演示，操作安全簡便，可視度強，便于觀察演化的全過程。

附圖說明

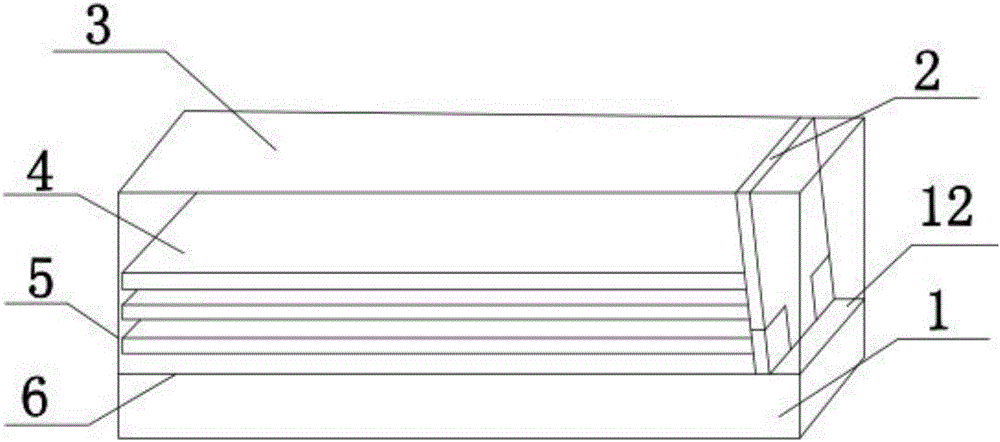

圖1是本發明的結構示意圖；

圖2是本發明的實驗裝置臺的內部結構示意圖；

圖中1.實驗裝置臺、2.活動板、3.防塵保護蓋、4.地層模型、5.固定板、6.固定平板、7.推桿、8.絲桿、9.電機、10.直線齒條、11.旋轉齒輪、12.活動板固定座。

具體實施方式

為了使本發明的目的、技術方案及優點更加清晰明確，以下結合附圖及具體實施方式，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施方式僅用以解釋本發明，并不用于限定本發明。

參看圖1至圖2，本具體實施方式采用以下技術方案：它包含實驗裝置臺1、活動板2、地層模型4、固定板5、固定平板6、推桿7、絲桿8、電機9、直線齒條10、旋轉齒輪11、活動板固定座12。

所述實驗裝置臺1的兩側固定設置有固定板5，所述實驗裝置臺1的頂端固定設置有固定平板6，所述固定平板6的一端設置有圓孔，所述固定平板6上設置有地層模型4，所述固定平板6的前后端設置有卡槽，所述活動板固定座12鑲嵌在卡槽內，所述活動板固定座12上設置有活動板2，且活動板固定座12與活動板2鉸接，可以調節活動板2的角度，所述實驗裝置臺1內部的底端設置有電機9和絲桿8，且與固定平板6上的圓孔相對應，所述電機9與絲桿8連接，所述絲桿8的上端設置有推桿7，所述推桿7與絲桿8連接，所述實驗裝置臺1的內部設置有旋轉齒輪11，所述直線齒條10與旋轉齒輪11配合安裝在旋轉齒輪11的上端，所述旋轉齒輪11與電機9連接。

所述固定板5的頂端設置有防塵保護蓋3，用于保護裝置和擋灰塵。

所述實驗裝置臺1為透明的鋼性玻璃，便于觀察實驗的演化過程。

優選地，所述實驗裝置臺1的前端設置有開啟按鈕，所述開啟按鈕與電機9連接。

本具體實施方式在使用時，先將地層模型4放置在固定平板6的圓孔處，調節好活動板2與固定平板6的傾斜角度，啟動開啟按鈕，電機9開始工作，旋轉齒輪11和絲桿8轉動，絲桿8帶動推桿7和地層模型4向上移動，旋轉齒輪11帶動直線齒條10和活動板2向左移動，本具體實施方式結構簡單，通過絲桿8和推桿7以及旋轉齒輪11、直線齒條10帶動地層模型4與活動板2之間的運動且互相擠壓發生的褶皺、斷裂等現象的狀態演示，操作安全簡便，可視度強，便于觀察演化的全過程。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
