本發明涉及廣告牌技術領域，特別是一種便于更換的廣告牌裝置。

背景技術：

廣告是為了某種特定的需要，通過一定形式的媒體，公開而廣泛地向公眾傳遞信息的宣傳手段。目前，廣告牌作為一種廣告的宣傳形式，因?yàn)槠涑杀镜土瑐涫苌虘舻臍g迎。傳統的廣告牌是通過直接的一個大框架，再在框架的端面掛上廣告幅，或者通過在框架中固定塑料面板，然后將廣告牌安置在框架中，最后通過后面板夾緊固定；這樣兩種設計結構，前者容易都到風雨的侵蝕而損壞，而后者在需要更換廣告牌的時候，需要將后面板整個拆下，這讓拆卸或安裝都十分不便，且安裝固定后穩定性差。

技術實現要素：

本發明所要解決的技術問題是提供一種便于更換的廣告牌裝置，用于克服現有技術中的上述缺陷。

本發明是通過以下技術方案來實現的：本發明的一種便于更換的廣告牌裝置，包括由安接部和執行部組成的安接主體，所述安接部?jī)?nèi)部設有鎖緊腔，所述鎖緊腔中部位置處設有前、后端分別與所述安接部固定連接的固定塊，所述固定塊右側端面設有彈接墊，所述固定塊外側滑動連接有滑行部件，所述滑行部件上設有螺形紋配合連接的第一螺形桿，所述第一螺形桿向兩側伸展設置，所述滑行部件右側的兩組支架上相對稱設有卡接腔，所述兩組卡接腔相對側設有卡接裝置，所述鎖緊腔右側的所述安接部?jī)?nèi)壁上設有與所述鎖緊腔相連通的導入口，所述執行部下方設有廣告牌安接區，所述執行部右側底部設有擋接板，所述擋接板與安接部之間的所述執行部?jī)?nèi)設有第一滑行槽，所述第一滑行槽內設有滑行塊，所述滑行塊上螺形紋連接有第二螺形桿，所述第二螺形桿向兩側伸展設置，所述滑行塊內設有第二滑行槽，所述第二滑行槽內設有導移桿，所述導移桿上滑動連接有安接架，所述安接架向下伸展設置，所述安接架伸展段設于所述廣告牌安接區內，所述廣告牌安接區內的所述安接架后端面上設有卡滑槽，所述卡滑槽內設有卡滑塊，所述卡滑塊上設有左右伸展的鎖緊桿，所述鎖緊桿左側伸展段與所述導入口相對設置，所述鎖緊桿左側末端邊緣處設有與所述卡接裝置滑動配合的斜狀面凸部，所述鎖緊桿右側伸展末端設有廣告安接牌，所述擋接板外側端面上設有第一閃爍燈和第二閃爍燈，所述導移桿下方的所述安接架左右兩側外壁上分別設有第一觸碰式感應器和第二觸碰式感應器，所述第一觸碰式感應器和第二觸碰式感應器分別與所述第一閃爍燈和所述第二閃爍燈電性連接。

作為優選地技術方案，所述第一螺形桿左側伸展端轉動連接有第一馬達，所述第一馬達嵌于所述安接部?jī)?nèi)壁且固定連接，所述第一螺形桿右側伸展端與所述固定塊轉動連接。

作為優選地技術方案，所述第二螺形桿左側伸展端與所述安接部轉動連接，所述第二螺形桿右側伸展端設有第二馬達，所述第二馬達嵌于擋接板內且固定連接。

作為優選地技術方案，所述卡接裝置包括貫穿所述滑行部件上的支架并向所述鎖緊腔內伸入的斜狀面卡接凸部、設置在斜狀面卡接凸部底部的磁塊裝置以及設置在所述卡接腔內的電線圈產磁裝置，所述磁塊裝置與所述電線圈產磁裝置之間的外側環繞設有壓頂彈力件。

本發明的有益效果是：首先通過卡滑塊卡接到安接架上的卡滑槽內，然后通過第二馬達控制第二螺形桿轉動同時帶動滑行塊和安接架向左側移動，當鎖緊桿經過導入口插入鎖緊腔內，并使斜狀面凸部與斜狀面卡接凸部相抵連接，由于導移桿與安接架滑動連接，此時，滑行塊繼續向左側移動，使得第二滑行槽內部右側的滑行塊內壁與安接架右側面相抵接，同時，帶動斜狀面凸部向內擠壓，使得斜狀面卡接凸部克服壓頂彈力件的作用力并向卡接腔內移動，當斜狀面凸部完全移動到斜狀面卡接凸部背向側時，此時，滑行塊左側面與安接部相抵接，斜狀面卡接凸部通過壓頂彈力件的作用力向鎖緊腔內伸出，然后通過第一馬達控制第一螺形桿轉動帶動滑行部件向左側移動，同時卡接裝置帶動斜狀面凸部以及與鎖緊桿連接的安接架向左移動，此時，安接架與第二滑行槽內的導移桿滑動配合并向左側滑動，由于第一螺形桿的長度固定不變，固定塊在鎖緊腔內的位置也固定不變，但是由于此時滑行部件帶動鎖緊桿以及安接架向左移動，使得固定塊相對于滑行部件向右滑動，因此在滑行部件帶動鎖緊桿以及安接架向左移動的過程中，固定塊右側端面設置的彈接墊逐漸地與鎖緊桿左端面彈性抵接，直至安接架的左側面與第二滑行槽內部左側的滑行塊內壁相抵接，使得滑行部件、鎖緊桿以及安接架不能夠再繼續向左側移動，此時彈接墊與鎖緊桿左端面之間同時實現完全緊密接合，當鎖緊桿左端面與彈接墊完全緊密接合后，控制第一馬達停止轉動，完成緊固連接；當需要拔出時，通過電線圈產磁裝置上電與磁塊裝置耦合，使得斜狀面卡接凸部克服壓頂彈力件的作用力并向卡接腔內移動，然后通過第二馬達控制第二螺形桿轉動將鎖緊桿移出，移出完成后控制電線圈產磁裝置和第二馬達斷電即可。本發明結構簡單，能夠通過電馬達驅動實現彈接墊與鎖緊桿左端面之間的緊密接合，降低了人工工作強度，提高了操作效率，并且能夠在插入后保持彈接墊和鎖緊桿左端面之間的彈性抵壓鎖緊，防止安接不穩定，穩固性高，并且在需要拔出時，能夠方便地解鎖，便于后期維護和更換。

附圖說明

為了易于說明，本發明由下述的具體實施例及附圖作以詳細描述。

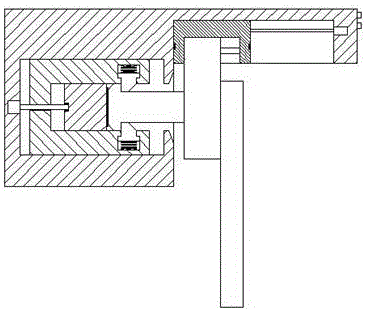

圖1為本發明的一種便于更換的廣告牌裝置內部結構示意圖；

圖2為本發明的一種便于更換的廣告牌裝置連接后的結構示意圖；

圖3為本發明的卡接裝置局部放大圖；

圖4為本發明的滑行塊仰視結構示意圖；

圖5為本發明的安接架內部的結構示意圖；

圖6為本發明的鎖緊桿和廣告安接牌的結構示意圖；

圖7為本發明的安接架外部的結構示意圖。

具體實施方式

如圖1-圖7所示，本發明的一種便于更換的廣告牌裝置，包括由安接部2和執行部3組成的安接主體1，所述安接部2內部設有鎖緊腔5，所述鎖緊腔5中部位置處設有前、后端分別與所述安接部2固定連接的固定塊21，所述固定塊21右側端面設有彈接墊211，所述固定塊21外側滑動連接有滑行部件6，所述滑行部件6上設有螺形紋配合連接的第一螺形桿52，所述第一螺形桿52向兩側伸展設置，所述滑行部件6右側的兩組支架上相對稱設有卡接腔61，所述兩組卡接腔61相對側設有卡接裝置62，所述鎖緊腔5右側的所述安接部2內壁上設有與所述鎖緊腔5相連通的導入口53，所述執行部3下方設有廣告牌安接區4，所述執行部3右側底部設有擋接板32，所述擋接板32與安接部2之間的所述執行部3內設有第一滑行槽31，所述第一滑行槽31內設有滑行塊33，所述滑行塊33上螺形紋連接有第二螺形桿311，所述第二螺形桿311向兩側伸展設置，所述滑行塊33內設有第二滑行槽331，所述第二滑行槽331內設有導移桿332，所述導移桿332上滑動連接有安接架333，所述安接架333向下伸展設置，所述安接架333伸展段設于所述廣告牌安接區4內，所述廣告牌安接區4內的所述安接架333后端面上設有卡滑槽3343，所述卡滑槽3343內設有卡滑塊3341，所述卡滑塊3341上設有左右伸展的鎖緊桿334，所述鎖緊桿334左側伸展段與所述導入口53相對設置，所述鎖緊桿334左側末端邊緣處設有與所述卡接裝置62滑動配合的斜狀面凸部3342，所述鎖緊桿334右側伸展末端設有廣告安接牌7，所述擋接板32外側端面上設有第一閃爍燈3351和第二閃爍燈3361，所述導移桿332下方的所述安接架333左右兩側外壁上分別設有第一觸碰式感應器335和第二觸碰式感應器336，所述第一觸碰式感應器335和第二觸碰式感應器336分別與所述第一閃爍燈3351和所述第二閃爍燈3361電性連接，當所述滑行塊33向左移動過程中使得第一觸碰式感應器335與所述安接部2的外壁相觸碰時，所述第一觸碰式感應器335發出信號并控制所述第一閃爍燈3351亮起，當所述滑行塊33向右移動過程中使得第二觸碰式感應器336與所述擋接板32的內壁相觸碰時，所述第二觸碰式感應器336發送信號并控制所述第二閃爍燈3361亮起，用以提示操作人員，防止所述滑行塊33移動超程。

其中，所述第一螺形桿52左側伸展端轉動連接有第一馬達51，所述第一馬達51嵌于所述安接部2內壁且固定連接，所述第一螺形桿52右側伸展端與所述固定塊21轉動連接，所述第二螺形桿311左側伸展端與所述安接部2轉動連接，所述第二螺形桿311右側伸展端設有第二馬達321，所述第二馬達321嵌于擋接板32內且固定連接，所述卡接裝置62包括貫穿所述滑行部件6上的支架并向所述鎖緊腔5內伸入的斜狀面卡接凸部621、設置在斜狀面卡接凸部621底部的磁塊裝置622以及設置在所述卡接腔61內的電線圈產磁裝置623，所述磁塊裝置622與所述電線圈產磁裝置623之間的外側環繞設有壓頂彈力件624。

工作時，首先通過卡滑塊3341卡接到安接架333上的卡滑槽3343內，然后通過第二馬達321控制第二螺形桿311轉動同時帶動滑行塊33和安接架333向左側移動，當鎖緊桿334經過導入口53插入鎖緊腔5內，并使斜狀面凸部3342與斜狀面卡接凸部621相抵連接，由于導移桿332與安接架333滑動連接，此時，滑行塊33繼續向左側移動，使得第二滑行槽331內部右側的滑行塊33內壁與安接架333右側面相抵接，同時，帶動斜狀面凸部3342向內擠壓，使得斜狀面卡接凸部621克服壓頂彈力件624的作用力并向卡接腔61內移動，當斜狀面凸部3342完全移動到斜狀面卡接凸部621背向側時，此時，滑行塊33左側面與安接部2相抵接，斜狀面卡接凸部621通過壓頂彈力件624的作用力向鎖緊腔5內伸出，然后通過第一馬達51控制第一螺形桿52轉動帶動滑行部件6向左側移動，同時卡接裝置62帶動斜狀面凸部3342以及與鎖緊桿334連接的安接架333向左移動，此時，安接架333與第二滑行槽331內的導移桿332滑動配合并向左側滑動，由于第一螺形桿52的長度固定不變，固定塊21在鎖緊腔5內的位置也固定不變，但是由于此時滑行部件6帶動鎖緊桿334以及安接架333向左移動，使得固定塊21相對于滑行部件6向右滑動，因此在滑行部件6帶動鎖緊桿334以及安接架333向左移動的過程中，固定塊21右側端面設置的彈接墊211逐漸地與鎖緊桿334左端面彈性抵接，直至安接架333的左側面與第二滑行槽331內部左側的滑行塊33內壁相抵接，使得滑行部件6、鎖緊桿334以及安接架333不能夠再繼續向左側移動，此時彈接墊211與鎖緊桿334左端面之間同時實現完全緊密接合，當鎖緊桿334左端面與彈接墊211完全緊密接合后，控制第一馬達51停止轉動，完成緊固連接；當需要拔出時，通過電線圈產磁裝置623上電與磁塊裝置622耦合，使得斜狀面卡接凸部621克服壓頂彈力件624的作用力并向卡接腔61內移動，然后通過第二馬達321控制第二螺形桿311轉動將鎖緊桿334移出，移出完成后控制電線圈產磁裝置623和第二馬達321斷電即可。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
