本發明涉及顯示技術領域，特別是涉及一種顯示面板及具有該顯示面板的顯示裝置。

背景技術：

目前，在具有紅色子像素(R)、綠色子像素(G)和藍色子像素(B)的RGB型LCD顯示器中，背光源的光線經過R色阻、G色阻、B色阻后有很大一部分光不能透過，例如背光經過B色阻時紅光和綠光成份被濾掉，導致了LCD顯示器一定程度上具有亮度低/功耗大的缺點。因此發展了具有紅色子像素(R)、綠色子像素(G)、藍色子像素(B)和白色子像素(W)的RGBW型LCD顯示器，一部分背光幾乎能夠全部透過白色子像素(W)，提升了LCD顯示器的亮度，又可以降低功耗。

然而，由于在RGBW四色系統中增加了W子像素，可能引起圖像中的純色的飽和度惡化等問題，如當采用R、G、B子像素顯示R、G、B純色畫面時，由于W子像素的加入使得R、G、B子像素尺寸大小降低，開口率下降，使得畫面亮度偏低；當采用R+W、G+W、B+W子像素顯示R、G、B純色畫面時，由于W子像素的加入使得顯示畫面的色飽和度(NTSC)下降嚴重；在W參與于純色顯示的方式中，由于W子像素的加入使得在RGB色飽和度三角形中加入了一塊W子像素的面積，為了保證R、G、B的最亮純色畫面(L255)具有滿足產品規格和顯示需求的色飽和度，需要增加R、G、B子像素單獨顯示的NTSC(實際中此時無此種單獨RGB子像素顯示)，例如顯示需求的NTSC要保持70％，則需要增加R、G、B子像素的色阻的厚度使得R、G、B子像素單獨顯示的NTSC趨向90％(如圖1所示)，然而RGB子像素的色阻厚度的增加會極大降低R、G、B子像素的透過率，如果通過W子像素來提升這個透過率，又會降低NTSC。

技術實現要素：

本發明主要解決的技術問題是提供一種顯示面板及具有該顯示面板的顯示裝置，以使顯示面板具有光效高、純色顯色性相對較高及功耗較低的優點。

為解決上述技術問題，本發明采用的一個技術方案是：提供一種顯示面板，所述顯示面板包括多個像素及驅動所述多個像素的驅動單元，所述各像素包括多個第一子像素及一個第二子像素，所述多個第一子像素包括紅色子像素、綠色子像素及藍色子像素，所述第二子像素為白色子像素，當顯示純色畫面時，所述驅動單元在第一時間段內驅動所述第一子像素，并且在第二時間段內驅動所述第二子像素；

當顯示純白畫面時，所述驅動單元在所述第一時間段內同時驅動所述第一子像素和所述第二子像素，其中，所述第一時間段為顯示面板的刷新頻率的周期，所述第二時間段為所述顯示面板的刷新頻率的周期的一部分。

其中，所述第二時間段為所述顯示面板的刷新頻率的周期的二分之一。

其中，在所述顯示面板的刷新頻率為120Hz，所述第一子像素的信號刷新頻率為120Hz，所述第二子像素的信號刷新頻率為120Hz時，當顯示純色畫面時，所述第一子像素在1/120秒內全部顯示，所述第二子像素在1/240秒內顯示。

其中，在所述顯示面板的刷新頻率為120Hz，所述第一子像素的信號刷新頻率為60Hz，所述第二子像素的信號刷新頻率為120Hz時，當顯示純色畫面時，所述第一子像素在1/60秒內全部顯示，所述第二子像素在1/240秒內顯示。

其中，在所述顯示面板的刷新頻率為120Hz，所述第一子像素的信號刷新頻率為60Hz，所述第二子像素的信號刷新頻率為120Hz時，當顯示純白畫面時，所述第一子像素及所述第二子像素都在1/120秒內全部顯示。

為解決上述技術問題，本發明采用的一個技術方案是：提供一種顯示裝置，所述顯示裝置包括顯示面板，所述顯示面板包括多個像素及驅動所述多個像素的驅動單元，所述各像素包括多個第一子像素及一個第二子像素，所述多個第一子像素包括紅色子像素、綠色子像素及藍色子像素，所述第二子像素為白色子像素，當顯示純色畫面時，所述驅動單元在第一時間段內驅動所述第一子像素，并且在第二時間段內驅動所述第二子像素；

當顯示純白畫面時，所述驅動單元在所述第一時間段內同時驅動所述第一子像素和所述第二子像素，其中，所述第一時間段為顯示面板的刷新頻率的周期，所述第二時間段為所述顯示面板的刷新頻率的周期的一部分。

其中，所述第二時間段為所述顯示面板的刷新頻率的周期的二分之一。

其中，在所述顯示面板的刷新頻率為120Hz，所述第一子像素的信號刷新頻率為120Hz，所述第二子像素的信號刷新頻率為120Hz時，當顯示純色畫面時，所述第一子像素在1/120秒內全部顯示，所述第二子像素在1/240秒內顯示。

其中，在所述顯示面板的刷新頻率為120Hz，所述第一子像素的信號刷新頻率為60Hz，所述第二子像素的信號刷新頻率為120Hz時，當顯示純色畫面時，所述第一子像素在1/60秒內全部顯示，所述第二子像素在1/240秒內顯示。

其中，在所述顯示面板的刷新頻率為120Hz，所述第一子像素的信號刷新頻率為60Hz，所述第二子像素的信號刷新頻率為120Hz時，當顯示純白畫面時，所述第一子像素及所述第二子像素都在1/120秒內全部顯示。

本發明的有益效果是：區別于現有技術的情況，本發明的所述顯示面板在顯示純色畫面時，所述驅動單元使用所述第一時間段驅動所述多個第一子像素并且使用所述第二時間段驅動所述第二子像素，以此提高透過率且不會過度降低色飽和度；而在顯示純白畫面時，所述驅動單元使用所述第一時間段驅動所述多個第一子像素及所述第二子像素，以此使得所述顯示面板具有光效高、純白顯色性相對較高及功耗較低的優點，其中所述第一時間段為顯示面板的刷新頻率的周期，所述第二時間段為所述顯示面板的刷新頻率的周期的一部分。

附圖說明

圖1是現有的顯示面板的顯示方式示意圖；

圖2是現有的顯示面板的驅動方式示意圖；

圖3是本發明的顯示面板的結構示意圖；

圖4是圖3中的顯示區域結構示意圖；

圖5至圖8是本發明的顯示面板的驅動方式示意圖；

圖9是本發明的顯示面板的顯示方式與現有的顯示面板的顯示方式

的對比示意圖；

圖10是本發明的顯示裝置的結構示意圖。

具體實施方式

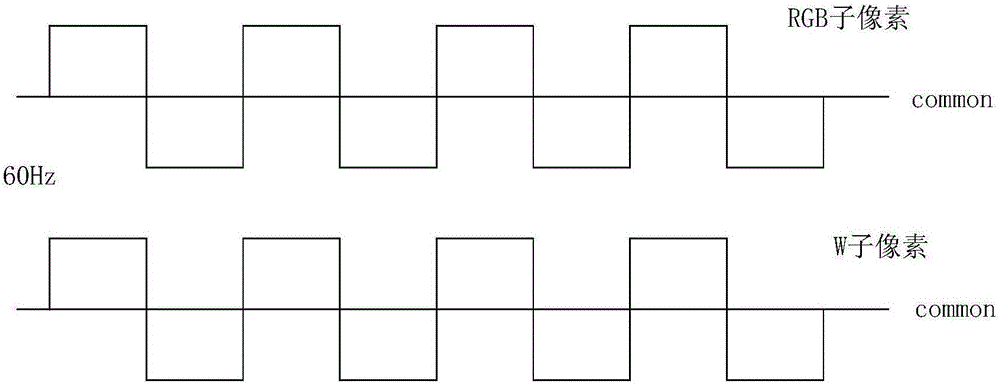

請參閱圖2，是現有的顯示面板的驅動方式示意圖。如圖2所示，所述顯示面板中R、G、B子像素之一整個周期內全程顯示以使所述顯示面板顯示純色畫面，或者所述顯示面板中R、G、B子像素之一與W子像素同時于整個周期內全程顯示以使所述顯示面板顯示純色畫面；當所述顯示面板顯示純白畫面時，所述R、G、B及W四個子像素同時于整個周期內全程顯示以使所述顯示面板顯示純白畫面。

請參閱圖3，是本發明的顯示面板的結構示意圖。如圖3所示，所述顯示面板10包括驅動單元20及顯示區域30，所述驅動單元20用于驅動所述顯示區域進行圖像顯示。所述顯示區域30包括多個像素31。在本實施例中，所述多個像素31排列成條狀，在其他實施例中，所述多個像素31也可排列成三角形狀。

請參閱圖4，是本發明的顯示區域的結構示意圖。如圖4所示，所述每一像素31包括三個第一子像素及一個第二子像素。所述三個第一子像素分別為顯示紅色的R子像素41、顯示綠色的G子像素42及顯示藍色的B子像素43；所述一個第二子像素為顯示白色的W子像素44，所述W子像素44參與R子像素41、G子像素42及B子像素43各自所顯示的紅色、綠色及藍色并進行組合后得到混合顏色即為白色。在本實施例中，所述R子像素41、G子像素42、B子像素43及W子像素44以在一個方向上并排的方式排列在一個像素31內，在其他實施例中，R子像素41、G子像素42、B子像素43及W子像素44的排列方式不做限制，例如R子像素41、G子像素42、B子像素43及W子像素44也可以排列成整體為一個2*2的陣列，在這個陣列中R子像素41、G子像素42、B子像素43及W子像素44的順序不做限定。其中，R子像素41、G像子素42、B子像素43及W子像素44的像素尺寸可以相同也可以不相同，優選R子像素41、G子像素42、B子像素43與W子像素44具有相同的像素尺寸。

所述驅動單元20包括視頻數據收發單元21、圖像處理單元22、時序發生單元23、源極驅動單元24及柵極驅動單元25。所述驅動單元20通過這些結構來驅動所述多個像素31，具體而言，驅動構成各像素31的多個子像素、即R子像素41、G子像素42、B子像素43及W子像素44。

所述視頻數據收發單元21接收視頻數據，并將其發送給所述圖像處理單元22，所述圖像處理單元22從所述視頻數據收發單元21接收視頻數據，并根據所述視頻數據生成與R子像素41、G子像素42、B子像素43及W子像素44各自對應的R數據、G數據、B數據及W數據，并將R數據、G數據、B數據及W數據發送給時序生成單元23。

所述時序生成單元23將接收到的R數據、G數據、B數據及W數據發送給所述源極驅動單元24，并且將對各個像素31進行驅動的時序的信號發送給所述柵極驅動單元25。所述柵極驅動單元25基于從所述時序生成單元23接收到的第一時間段來驅動所述多個第一子像素，并基于從所述時序生成單元23接收到的第一時間段及第二時間段中的某一個來驅動所述第二子像素，其中，所述第一時間段為所述顯示面板的刷新頻率的周期，所述第二時間段為所述顯示面板的刷新頻率的周期的一部分，所述源極驅動單元24將從所述時序生成單元23接收到的R數據、G數據、B數據及W數據轉換成實際施加到像素上的模擬電壓，并將其輸出到各個像素31。

請參閱圖5至圖8，是本發明的顯示面板的驅動方式示意圖。如圖5及圖6所示，在所述顯示面板的刷新頻率為120Hz，所述RGB子像素的信號刷新頻率也為120Hz，此時所述W子像素的信號刷新頻率為120Hz時，當顯示純色畫面時，所述驅動單元20使用所述第一時間段(即1/120秒)驅動所述多個第一子像素(R子像素41、G子像素42、B子像素43)，并且使用所述第二時間段(即1/240秒)驅動所述第二子像素(W子像素44)，其中，所述第一時間段為顯示面板的刷新頻率120Hz的周期(即1/120秒)，所述第二時間段為所述顯示面板的刷新頻率120Hz的周期的二分之一(即1/240秒)。即就是，所述R子像素41、所述G子像素42及所述B子像素43在整個刷新頻率120Hz的周期內全程參與工作(所述R子像素41、所述G子像素42及所述B子像素43在一個刷新頻率120Hz的周期內全部顯示)，而所述W子像素44在整個刷新頻率120Hz的周期內只有一半時間參與工作，另外一半時間接收common信號，此時所述W子像素44是明/暗交替變化的，且其明/暗變化的頻率為60Hz，人眼觀察不到閃爍。請繼續參閱圖7，在所述顯示面板的刷新頻率為120Hz，所述RGB子像素的信號刷新頻率為60Hz，此時所述W子像素的信號刷新頻率為120Hz時，所述R子像素41、所述G子像素42及所述B子像素43在整個刷新頻率60Hz的周期內全程參與工作(所述R子像素41、所述G子像素42及所述B子像素43在一個刷新頻率60Hz的周期內全部顯示)，而所述W子像素44在整個刷新頻率為120Hz的周期內只有一半時間參與工作，此時所述W子像素44是明/暗交替變化的，且其明/暗變化的頻率為60Hz，人眼觀察不到閃爍。

在其他實施例中，所述顯示面板在顯示純色畫面時，根據圖5至圖7中的RGB子像素及W子像素的波形圖，可以將圖5至圖7中的任一RGB子像素的波形圖與圖5至圖7中的任一W子像素的波形圖進行組合，從而也可實現所述R子像素41、所述G子像素42及所述B子像素43在刷新頻率的整個周期內全部顯示，而W子像素44只在刷新頻率的整個周期的一半時間內進行顯示。例如，圖5中的RGB子像素的波形圖A可與圖6中的W子像素的波形圖b進行組合，或者圖5中的RGB子像素的波形圖A可與圖7中的W子像素的波形圖d進行組合；圖6中的RGB子像素的波形圖B可與圖5中的W子像素的波形圖a進行組合，或者圖6中的RGB子像素的波形圖B可與圖7中的W子像素的波形圖d進行組合；圖7中的RGB子像素的波形圖D可與圖5中的W子像素的波形圖a進行組合，或者圖7中的RGB子像素的波形圖D可與圖6中的W子像素的波形圖b進行組合。其中，圖5至圖7中的A、B、D表示了在所述第一時間段內所述R子像素41、G子像素42、B子像素43在對應的TFT開關控制下充電并保持的時間；圖5至圖7中的a、b、d表示了在所述第二時間段內所述W子像素在對應TFT開關控制下充電并保持的時間或者關閉的時間。

請繼續參閱圖8，當顯示純白畫面時，所述驅動單元20使用所述第一時間段驅動所述多個第一子像素(R子像素41、G子像素42、B子像素43)，并且同時使用所述第一時間段驅動所述第二子像素(W子像素44)，即就是，所述R子像素41、所述G子像素42、所述B子像素43及所述W子像素44都在刷新頻率120Hz的周期內全程顯示。在其他實施例中，所述RGB子像素的波形圖可以為圖5至圖8中的RGB子像素的波形圖的任何一種，例如可以為圖5中的波形圖A、或圖6中的波形圖B、或圖7中的波形圖D、或圖8中的波形圖E或e；所述W子像素的波形圖可以為圖5至圖8中的RGB子像素的波形圖的任何一種，例如可以為圖5中的波形圖A、或圖6中的波形圖B、或圖7中的波形圖D、或圖8中的波形圖E或e，只要所述R子像素、所述G子像素、所述B子像素及所述W子像素均在整個周期內全程參與工作即可。

通過這種方式，在顯示純色畫面時W子像素44只參與RGB子像素一幀時間或者一個周期時間中一半時間進行顯示，從而使得W子像素44具備部分亮度參與RGB子像素的純色畫面顯示中，由于RGB子像素的一幀時間或者一個周期時間不小于120Hz，W子像素44一半時間參與顯示的亮暗變化頻率不小于60Hz，因此人眼不會觀察到閃爍，W子像素44參與提升了RGB純色畫面的亮度又不會過大降低色飽和度。在顯示純白畫面時，W子像素44在RGB子像素的一幀時間或者一個周期時間內全部顯示，W子像素44提供了其最大白光透過，可以極大提升白態亮度和降低功耗。

在其他實施例中，所述顯示面板的刷新頻率也可為180Hz，即所述第一時間段為1/180秒，所述第二時間段為1/360秒。在本實施例中，在顯示純色畫面時，所述驅動單元20使用所述第一時間段驅動所述多個第一子像素，并且使用所述第二時間段驅動所述第二子像素需要與液晶的響應時間配合，具體如何進行配合，本領域技術人員可以根據需要進行設計。

請參閱圖9，是本發明的顯示面板的顯示方式與現有的顯示面板的顯示方式在光學品質上的差異以及優缺點的對比示意圖。其中，圖9中的a是現有的顯示面板的顯示模式，b是現有的顯示面板在保證產品的NTSC不變的前提下，因所述第二子像素(W子像素44)在純色畫面顯示或純白畫面顯示時參與工作，需要增大所述多個第一子像素(R子像素41、G子像素42及B子像素43)的三角形的面積至NTSC趨向90％。圖9中的c及d是本發明的顯示面板的顯示方式示意圖，可以看出，由于在純色畫面顯示中所述W子像素44只有一半時間(也就是半個周期)參與工作，因此所述W子像素44在刷新頻率120Hz的周期內的亮度降低了一半，其對NTSC面積的減小作用有限，對畫面的透過率提升較大，而且在保證NTSC不變的前提下，只需要增大所述多個第一子像素(R子像素41、G子像素42及B子像素43)的三角形的面積至NTSC趨向例如80％即可，而不用像現有顯示面板那樣需要增大所述多個第一子像素(R子像素41、G子像素42及B子像素43)的三角形的面積至NTSC趨向90％，同時由于純白畫面顯示時W子像素44整個周期全部參與工作，對功耗的降低沒有減小，因此本發明改善了現有顯示面板存在的多個問題，實現了顯示面板具有光效高、純色顯色性相對較高及功耗較低的優點。

請參閱圖10，是本發明的顯示裝置的結構示意圖。如圖10所示，所述顯示裝置1包括上述顯示面板10，所述顯示裝置的其他器件及功能與現有的顯示裝置的器件及功能相同，在此不再贅述。

所述顯示面板在顯示純色畫面時，通過所述第一時間段驅動所述多個第一子像素并且使用所述第二時間段驅動所述第二子像素，以此提高透過率且不會過度降低色飽和度；所述顯示面板在顯示純白畫面時，通過所述第一時間段驅動所述多個第一子像素及所述第二子像素，以此使得所述顯示面板具有光效高、純色顯色性相對較高及功耗較低的優點，其中，在本實施例中，優選所述第一時間段為顯示面板的刷新頻率的周期，所述第二時間段為所述顯示面板的刷新頻率的周期的二分之一，在其他實施例中，所述第二時間段可以為所述顯示面板的刷新頻率的周期的三分之一或四分之一等。

以上所述僅為本發明的實施方式，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
