本實用新型涉及一種實訓臺，尤其涉及一種便于清洗零件的手動變速箱機械拆裝實訓臺。

背景技術：

手動變速箱稱手動變速器又稱機械式變速器，即必須用手撥動變速桿（俗稱“擋把”）才能改變變速器內的齒輪嚙合位置，改變傳動比，從而達到變速的目的。發動機的物理特性決定了變速箱的存在。首先，任何發動機都有其峰值轉速；其次，發動機最大功率及最大扭矩在一定的轉速區出現。比如，發動機最大功率出現在5500轉。變速箱可以在汽車行駛過程中在發動機和車輪之間產生不同的變速比，換檔可以使得發動機工作在其最佳的動力性能狀態下。理想情況下，變速箱應具有靈活的變速比。無級變速箱（CVT）就具有這種特性，可以較好的發揮發動機的動力性能。

在汽修教學中，需要對手動變速箱進行拆裝，使學員能更直觀清晰的了解手動變速箱的結構，而手動變速箱上拆下的零件需要清洗，目前的手動變速箱機機械拆裝實訓臺不具備清洗功能，零件拿到其它地方清洗存在操作不便、費時費力、易丟失的缺點，因此亟需研發一種操作方便、省時省力、不易丟失零件的便于清洗零件的手動變速箱機械拆裝實訓臺。

技術實現要素：

（1）要解決的技術問題

本實用新型為了克服目前的手動變速箱機機械拆裝實訓臺不具備清洗功能，零件拿到其它地方清洗存在操作不便、費時費力、易丟失的缺點，本實用新型要解決的技術問題是提供一種操作方便、省時省力、不易丟失零件的便于清洗零件的手動變速箱機械拆裝實訓臺。

（2）技術方案

為了解決上述技術問題，本實用新型提供了這樣一種便于清洗零件的手動變速箱機械拆裝實訓臺，包括有工作臺和清洗裝置，地面上設有工作臺，工作臺上右側設有清洗裝置，清洗裝置還包括有環形滑軌、滑塊、清洗盆、出油管、閥門Ⅰ、軸承座Ⅰ、轉軸Ⅰ、錐齒輪Ⅰ、軸承座Ⅱ、搖柄、轉軸Ⅱ、錐齒輪Ⅱ、凸輪、缸體、推板、活塞、進氣管、單向閥Ⅰ、閥門Ⅱ、出氣管、單向閥Ⅱ、卡套、噴氣槍和彈簧，工作臺內右側設有環形滑軌，環形滑軌上滑動式連接有滑塊，滑塊頂部設有清洗盆，清洗盆左壁底部設有出油管，出油管上設有閥門Ⅰ，環形滑軌正下方的工作臺內底部設有軸承座Ⅰ，軸承座Ⅰ上安裝有轉軸Ⅰ，轉軸Ⅰ中部設有錐齒輪Ⅰ，轉軸Ⅰ頂端穿過環形滑軌與清洗盆連接，工作臺右壁下部設有軸承座Ⅱ，軸承座Ⅱ上安裝有轉軸Ⅱ，轉軸Ⅱ左端設有錐齒輪Ⅱ，錐齒輪Ⅱ與錐齒輪Ⅰ嚙合，轉軸Ⅱ右端連接有搖柄，搖柄上設有凸輪，工作臺右壁外側上部設有缸體，缸體底部設有彈簧，彈簧底端連接有推板，推板與凸輪接觸，推板頂部連接有活塞，活塞在缸體內并與缸體配合，缸體頂部右側設有進氣管，進氣管內設有單向閥Ⅰ，進氣管上設有閥門Ⅱ，缸體頂部左側設有出氣管，出氣管內設有單向閥Ⅱ，出氣管另一端連接有噴氣槍，工作臺頂部右側設有卡套，噴氣槍手柄與卡套配合。

優選地，還包括有濾板，清洗盆內下部設有濾板。

優選地，還包括有凸起，搖柄上均勻設有凸起。

工作原理：學員將閥門Ⅱ打開，學員握住搖柄并順時針旋轉搖柄，凸輪帶動推板向上運動，進而帶動活塞向上運動，彈簧被壓縮，當凸輪遠端運動到與推板接觸時，停止旋轉搖柄，然后將閥門Ⅱ關閉，進氣管將不能進氣，在壓強的作用下，活塞不能向下運動，彈簧保持壓縮狀態。

然后學員將變速箱拆下的零件放置于清洗盆內，再倒入專用清洗油，可清洗保養零件。清洗過程中，學員握住搖柄并順時針旋轉搖柄，通過轉軸Ⅱ帶動錐齒輪Ⅱ旋轉，進而帶動錐齒輪Ⅰ旋轉，從而通過轉軸Ⅰ帶動清洗盆旋轉，使得清洗盆內的清洗油及零件旋轉，達到提高清洗效率的效果。

當零件清洗完成后，停止搖動搖柄，然后將閥門Ⅰ打開，清洗油通過出油管流出，學員將清洗油收集起來，留待下次清洗零件，循環利用節約資源，當清洗油完全流出后，將閥門Ⅰ關閉。然后將閥門Ⅱ打開，空氣通過進氣管進入缸體內，此時推板在彈簧的彈力作用下向下運動，帶動活塞向下運動，接著學員握住搖柄并順時針旋轉搖柄，帶動凸輪順時針旋轉，凸輪帶動推板向上運動，彈簧被壓縮，進而帶動活塞向上運動，缸體內的空氣通過出氣管流出，當凸輪遠端不再與推板接觸時，推板在彈簧的彈力作用下向下運動，帶動活塞向下運動，空氣通過進氣管進入缸體內，持續旋轉搖柄，使得出氣管可持續出氣，同時學員從卡套上取下噴氣槍，將噴氣槍對準零件按下噴氣槍按鈕，對零件噴氣將其上的清洗油吹干，便于保存零件。當零件吹干后，停止搖動搖柄，并在彈簧被壓縮狀態下，將閥門Ⅱ關閉，然后學員將零件取出妥善保存。

因為還包括有濾板，清洗盆內下部設有濾板，濾板阻擋零件上清洗下來的污垢，使得澄清的清洗油通過出油管流出，更好的實現清洗油的循環利用。

因為還包括有凸起，搖柄上均勻設有凸起，學員握住搖柄的時候，凸起可防止打滑造成的危險狀況。

（3）有益效果

本實用新型達到了操作方便、省時省力、不易丟失零件的效果。

附圖說明

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型彈簧的工作過程示意圖。

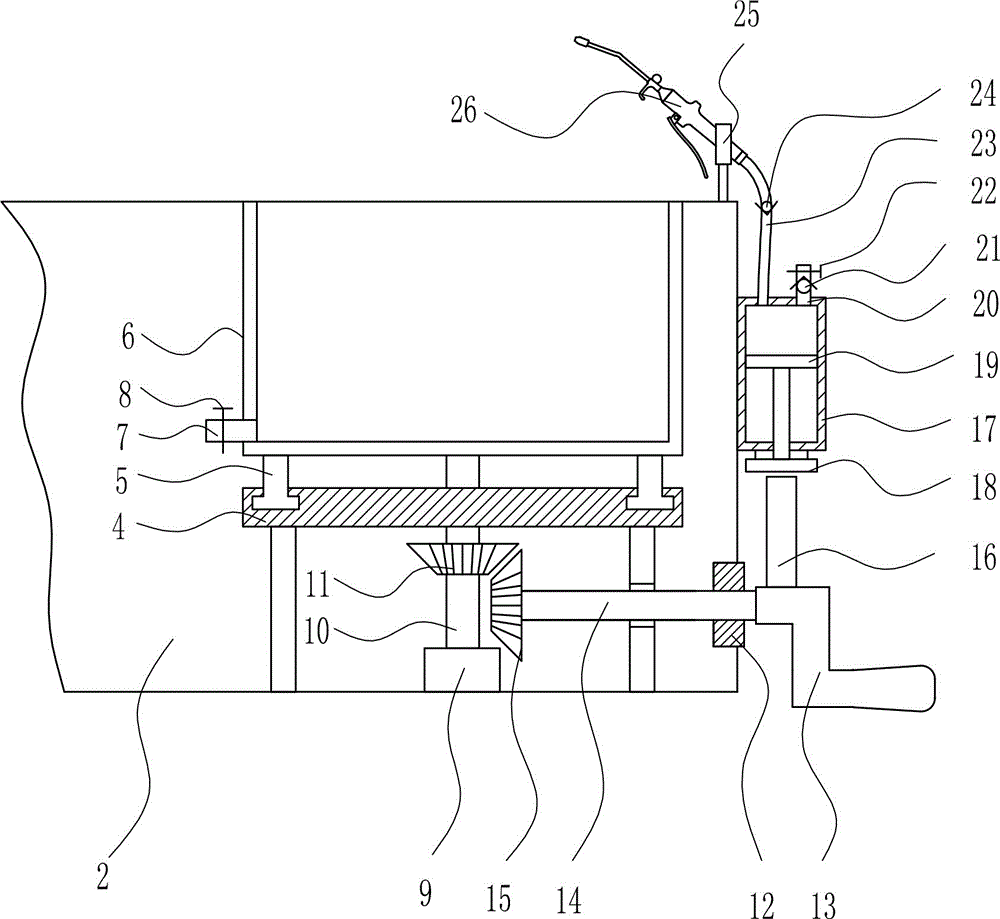

圖3為本實用新型清洗裝置的第一種主視結構示意圖。

圖4為本實用新型清洗裝置的第二種主視結構示意圖。

圖5為本實用新型清洗裝置的第三種主視結構示意圖。

附圖中的標記為：1-地面，2-工作臺，3-清洗裝置，4-環形滑軌，5-滑塊，6-清洗盆，7-出油管，8-閥門Ⅰ，9-軸承座Ⅰ，10-轉軸Ⅰ，11-錐齒輪Ⅰ，12-軸承座Ⅱ，13-搖柄，14-轉軸Ⅱ，15-錐齒輪Ⅱ，16-凸輪，17-缸體，18-推板，19-活塞，20-進氣管，21-單向閥Ⅰ，22-閥門Ⅱ，23-出氣管，24-單向閥Ⅱ，25-卡套，26-噴氣槍，27-彈簧，28-濾板，29-凸起。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種便于清洗零件的手動變速箱機械拆裝實訓臺，如圖1-5所示，包括有工作臺2和清洗裝置3，地面1上設有工作臺2，工作臺2上右側設有清洗裝置3，清洗裝置3還包括有環形滑軌4、滑塊5、清洗盆6、出油管7、閥門Ⅰ8、軸承座Ⅰ9、轉軸Ⅰ10、錐齒輪Ⅰ11、軸承座Ⅱ12、搖柄13、轉軸Ⅱ14、錐齒輪Ⅱ15、凸輪16、缸體17、推板18、活塞19、進氣管20、單向閥Ⅰ21、閥門Ⅱ22、出氣管23、單向閥Ⅱ24、卡套25、噴氣槍26和彈簧27，工作臺2內右側設有環形滑軌4，環形滑軌4上滑動式連接有滑塊5，滑塊5頂部設有清洗盆6，清洗盆6左壁底部設有出油管7，出油管7上設有閥門Ⅰ8，環形滑軌4正下方的工作臺2內底部設有軸承座Ⅰ9，軸承座Ⅰ9上安裝有轉軸Ⅰ10，轉軸Ⅰ10中部設有錐齒輪Ⅰ11，轉軸Ⅰ10頂端穿過環形滑軌4與清洗盆6連接，工作臺2右壁下部設有軸承座Ⅱ12，軸承座Ⅱ12上安裝有轉軸Ⅱ14，轉軸Ⅱ14左端設有錐齒輪Ⅱ15，錐齒輪Ⅱ15與錐齒輪Ⅰ11嚙合，轉軸Ⅱ14右端連接有搖柄13，搖柄13上設有凸輪16，工作臺2右壁外側上部設有缸體17，缸體17底部設有彈簧27，彈簧27底端連接有推板18，推板18與凸輪16接觸，推板18頂部連接有活塞19，活塞19在缸體17內并與缸體17配合，缸體17頂部右側設有進氣管20，進氣管20內設有單向閥Ⅰ21，進氣管20上設有閥門Ⅱ22，缸體17頂部左側設有出氣管23，出氣管23內設有單向閥Ⅱ24，出氣管23另一端連接有噴氣槍26，工作臺2頂部右側設有卡套25，噴氣槍26手柄與卡套25配合。

還包括有濾板28，清洗盆6內下部設有濾板28。

還包括有凸起29，搖柄13上均勻設有凸起29。

工作原理：學員將閥門Ⅱ22打開，學員握住搖柄13并順時針旋轉搖柄13，凸輪16帶動推板18向上運動，進而帶動活塞19向上運動，彈簧27被壓縮，當凸輪16遠端運動到與推板18接觸時，停止旋轉搖柄13，然后將閥門Ⅱ22關閉，進氣管20將不能進氣，在壓強的作用下，活塞19不能向下運動，彈簧27保持壓縮狀態。

然后學員將變速箱拆下的零件放置于清洗盆6內，再倒入專用清洗油，可清洗保養零件。清洗過程中，學員握住搖柄13并順時針旋轉搖柄13，通過轉軸Ⅱ14帶動錐齒輪Ⅱ15旋轉，進而帶動錐齒輪Ⅰ11旋轉，從而通過轉軸Ⅰ10帶動清洗盆6旋轉，使得清洗盆6內的清洗油及零件旋轉，達到提高清洗效率的效果。

當零件清洗完成后，停止搖動搖柄13，然后將閥門Ⅰ8打開，清洗油通過出油管7流出，學員將清洗油收集起來，留待下次清洗零件，循環利用節約資源，當清洗油完全流出后，將閥門Ⅰ8關閉。然后將閥門Ⅱ22打開，空氣通過進氣管20進入缸體17內，此時推板18在彈簧27的彈力作用下向下運動，帶動活塞19向下運動，接著學員握住搖柄13并順時針旋轉搖柄13，帶動凸輪16順時針旋轉，凸輪16帶動推板18向上運動，彈簧27被壓縮，進而帶動活塞19向上運動，缸體17內的空氣通過出氣管23流出，當凸輪16遠端不再與推板18接觸時，推板18在彈簧27的彈力作用下向下運動，帶動活塞19向下運動，空氣通過進氣管20進入缸體17內，持續旋轉搖柄13，使得出氣管23可持續出氣，同時學員從卡套25上取下噴氣槍26，將噴氣槍26對準零件按下噴氣槍26按鈕，對零件噴氣將其上的清洗油吹干，便于保存零件。當零件吹干后，停止搖動搖柄13，并在彈簧27被壓縮狀態下，將閥門Ⅱ22關閉，然后學員將零件取出妥善保存。

因為還包括有濾板28，清洗盆6內下部設有濾板28，濾板28阻擋零件上清洗下來的污垢，使得澄清的清洗油通過出油管7流出，更好的實現清洗油的循環利用。

因為還包括有凸起29，搖柄13上均勻設有凸起29，學員握住搖柄13的時候，凸起29可防止打滑造成的危險狀況。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
