本實用新型涉及一種筆領域，尤其涉及撥轉式操控的筆。

背景技術：

筆包括筆殼、設置在筆殼內的筆芯和驅動筆芯伸縮的驅動機構。傳統的筆芯的伸縮機構采用兩個相互咬合的轉輪實現，兩個轉輪之間通過斜齒相互咬合，并通過設置在轉輪上的導槽和導向筋的配合來實現筆芯的伸縮。使用時，按壓筆頂部的按鈕帶動驅動機構，從而控制筆芯伸出和收回。傳統的筆的缺點在于：1、驅動機構的按鈕因為結構關系往往設置在筆的頂部，對于手型較小的人群需要首先需要向上移動握筆的位置才能實現對筆芯的操控，比較不便；2、按壓頂部按鈕需要的力較大，頻繁的按壓會造成手指酸痛；3、筆從高處落地時，若筆頭朝向地面，落地的沖擊力會造成筆芯損壞，增加使用成本。

技術實現要素：

本實用新型所要解決的技術問題是提供一種適合手型較小的人群、操控簡便并且能夠保護筆芯的撥轉式操控的筆。

本實用新型解決上述技術問題所采用的技術方案為：撥轉式操控的筆，包括筆殼、筆芯和帶動筆芯伸縮的驅動機構，驅動機構包括旋轉件、傳動齒輪和連接筆芯的撳動件，傳動齒輪設置在旋轉件上，撳動件上設置有與傳動齒輪相咬合并與筆芯伸縮方向相同的齒條，旋轉件和筆殼之間設置有定位組件，旋轉件通過傳動齒輪帶動撳動件的前后移動。

本實用新型進一步的優先方案：所述的旋轉件包括旋轉操縱部和設置在旋轉操縱部下方的傳動軸，傳動齒輪設置在筆殼的內部，傳動軸穿過筆殼的側壁并套入所述的傳動齒輪。旋轉操縱部控制傳動軸轉動，傳動軸穿過筆殼的側壁使旋轉操縱部緊貼筆殼的側壁，手型較小的人群能夠輕易夠到并撥動旋轉操縱部；傳動齒輪設置在筆殼的內部，能夠保護傳動齒輪不受外界侵擾。

本實用新型進一步的優先方案：所述的旋轉操縱部包括邊緣呈齒狀的轉盤和與轉盤相獨立的旋轉撥桿。用筆時，根據需要既可以旋轉轉盤也可以撥動旋轉撥桿來操縱筆芯的伸出和收回。

本實用新型進一步的優先方案：所述的定位組件包括第一定位凹槽、第二定位凹槽和定位凸起，定位凸起設置在旋轉件的下表面，第一定位凹槽和第二定位凹槽均設置在筆殼的上表面；定位凸起滑入第一定位凹槽時，筆芯伸出筆殼；定位凸起滑入第二定位凹槽時，筆芯收回筆殼內。定位凸起和第一定位凹槽之間，定位凸起和第二定位凹槽之間，均通過摩擦力定位。通過調整定位凸起的凸起程度或者表面光滑程度就可以控制定位組件的牢固程度。

本實用新型進一步的優先方案：所述的撳動件的靠近頂部的側壁上設置有凹腔，齒條設置在凹腔的內壁上，傳動齒輪伸入凹腔內并與齒條相互咬合。傳動齒輪作用于撳動件的作用點越靠近撳動件中心，撳動件受力越均勻，齒條設置在凹腔的內壁上兼顧了筆的結構特點和靠近撳動件中心的要求。

本實用新型進一步的優先方案：所述的撳動件的周側設置有兩個固定板，兩個固定板上設置有兩個相互對準的導槽，筆殼的內壁上設置有導向筋，導向筋落入兩個導槽內。傳動齒輪通過齒條推動撳動件運動時，受力不均勻會導致撳動件偏離預設方向，導向筋和導槽的設計使得撳動件能夠在預設方向上來回運動。

本實用新型進一步的優先方案：所述的旋轉件的外側設置有防護組件，防護組件包括固定件和防護蓋。防護組件用于保護旋轉件不被誤操，增強筆使用的可靠性。

本實用新型進一步的優先方案：所述的固定件設置固定帽和固定軸，固定軸穿過防護蓋并通過掛鉤固定在筆殼上。固定帽緊貼并固定住防護蓋，通過掛鉤固定比較方便。

與現有技術相比，本實用新型的優點是：旋轉件控制傳動齒輪旋轉，傳動齒輪通過與撳動件上的齒條相配合來帶動撳動件的前后移動，當旋轉件轉動到預設位置后通過定位組件固定，從而達到伸出和收回筆芯的目的；旋轉件的旋轉操縱部可以緊貼在筆殼的側壁上，手型較小的人群也能夠輕易夠到；伸出和收回筆芯只需要輕輕撥動旋轉件，節省人力；齒輪和齒條在配合上存在互為的作用和反作用，當撳動件上的齒條所受力超過一定程度時，齒條會反向帶動傳動齒輪旋轉，從而使筆芯收回殼體內，通過控制定位組件的固定牢固程度來調節筆芯收回時受力的閾值，使筆既能夠實現正常書寫，又能夠在落地時使筆芯碰撞收回筆殼內，避免筆芯的筆頭受到較大力的撞擊，造成筆芯損壞，尤其適用于整體質量較大的筆。

附圖說明

圖1為本實用新型各個部件的爆炸圖；

圖2為本實用新型中驅動機構裝入筆殼內的示意圖一；

圖3為本實用新型中撳動件、傳動齒輪以及旋轉件的爆炸圖；

圖4為本實用新型中旋轉件的立體圖；

圖5為本實用新型中驅動機構裝入筆殼內的示意圖二；

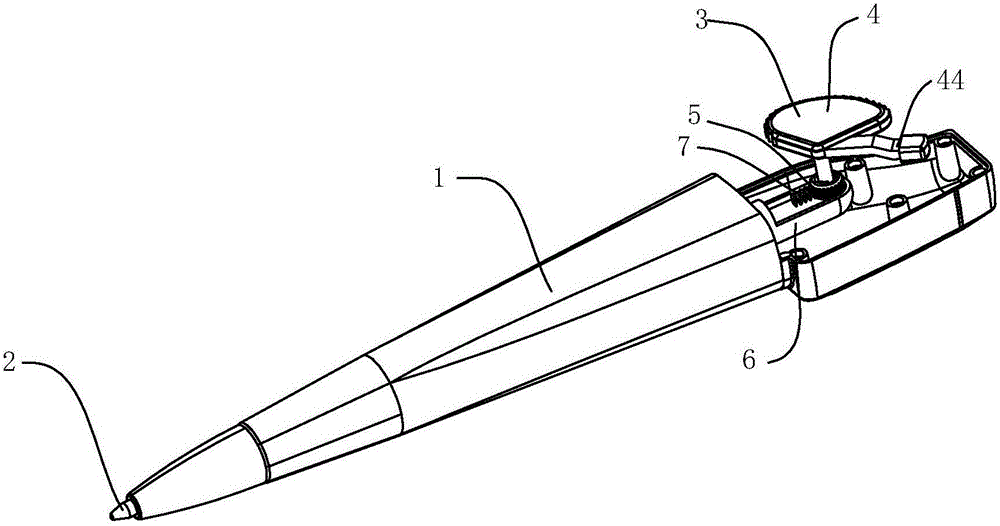

圖6為本本實用新型的結構示意圖。

具體實施方式

以下結合附圖實施例對本實用新型作進一步詳細描述。

如圖1-圖3、圖6所示，撥轉式操控的筆，包括筆殼1、筆芯2和帶動筆芯2伸縮的驅動機構3，驅動機構3包括旋轉件4、傳動齒輪5和連接筆芯2的撳動件6，傳動齒輪5設置在旋轉件4上，撳動件6上設置有與傳動齒輪5相咬合并與筆芯2伸縮方向相同的齒條7，旋轉件4和筆殼1之間設置有定位組件，旋轉件4通過傳動齒輪5帶動撳動件6的前后移動。

如圖5所示，旋轉件4包括旋轉操縱部41和設置在旋轉操縱部41下方的傳動軸42，傳動齒輪5設置在筆殼1的內部，傳動軸42穿過筆殼1的側壁并套入傳動齒輪5。旋轉操縱部41控制傳動軸42轉動，傳動軸42穿過筆殼1的側壁使旋轉操縱部41緊貼筆殼1的側壁，手型較小的人群能夠輕易夠到并撥動旋轉操縱部41；傳動齒輪5設置在筆殼1的內部，能夠保護傳動齒輪5不受外界侵擾。旋轉操縱部41包括邊緣呈齒狀的轉盤43和與轉盤相獨立的旋轉撥桿44。用筆時，根據需要既可以旋轉轉盤43也可以撥動旋轉撥桿44來操縱筆芯2的伸出和收回。

如圖1、圖4所示，定位組件包括第一定位凹槽81、第二定位凹槽82和定位凸起83，定位凸起83設置在旋轉件4的下表面，第一定位凹槽81和第二定位凹槽82均設置在筆殼1的上表面；定位凸起83滑入第一定位凹槽時81，筆芯2伸出筆殼1；定位凸起83滑入第二定位凹槽82時，筆芯2收回筆殼1內。定位凸起83和第一定位凹槽81之間，定位凸起83和第二定位凹槽82之間，均通過摩擦力定位。通過調整定位凸起83的凸起程度或者表面光滑程度就可以控制定位組件的牢固程度。

如圖5所示，撳動件6的靠近頂部的側壁上設置有凹腔9，齒條7設置在凹腔9的內壁上，傳動齒輪5伸入凹腔9內并與齒條7相互咬合。傳動齒輪5作用于撳動件6的作用點越靠近撳動件6中心，撳動件6受力越均勻，齒條7設置在凹腔9的內壁上兼顧了筆的結構特點和靠近撳動件6中心的要求。撳動件6的周側設置有兩個固定板10，兩個固定板10上設置有兩個相互對準的導槽11，筆殼1的內壁上設置有導向筋12，導向筋12落入兩個導槽11內。傳動齒輪5通過齒條7推動撳動件6運動時，受力不均勻會導致撳動件6偏離預設方向，導向筋12和導槽11的設計使得撳動件6能夠在預設方向上來回運動。

如圖1所示，旋轉件4的外側設置有防護組件13，防護組件13包括固定件14和防護蓋15。防護組件13用于保護旋轉件4不被誤操，增強筆使用的可靠性。固定件14設置固定帽16和固定軸17，固定軸17穿過防護蓋15并通過掛鉤18固定在筆殼1上。固定帽16緊貼并固定住防護蓋15，通過掛鉤18固定比較方便。

以上對本實用新型所提供的撥轉式操控的筆進行了詳細介紹，本文中應用了具體個例對本實用新型的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本實用新型及核心思想。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以對本實用新型進行若干改進和修飾，這些改進和修飾也落入本實用新型權利要求的保護范圍內。
