本發明屬于醫療器械領域，具體涉及一種適用于質子治療裝置旋轉機架內部的蜂窩狀筋板結構。

背景技術：

癌癥(惡性腫瘤)已成為世界各國居民因病死亡的主要原因之一，各個國家癌癥治療的新技術不斷涌現。傳統的癌癥治療中的放射治療主要采取的是X射線、γ射線和電子束，其物理劑量分布和生物效應都在不同程度上傷害腫瘤附近的正常細胞，而且劑量的有效利用率也低；中子和負π粒子的生物效應雖好，但物理劑量分布不好，對正常組織損害過大,不是理想的治療方法。質子治療的優點是使放射線能量峰值對準腫瘤病灶處，在腫瘤處受到最大的照射劑量，腫瘤前的正常細胞通常只受到1/3～1/2的峰值劑量，腫瘤后部的正常細胞基本上不受傷害。從質子內在的物理特性就能斷定它比常規放療方法要優越得多。近幾十年來，已有超過10萬癌癥患者得到質子治療，其優越性得到廣泛的臨床驗證。

目前已經成功運營的質子治療中心都具有體積龐大、造價昂貴、建設周期長以及難以普及等缺點，并且這些質子治療中心采用的質子治療儀均不具備對癌癥細胞進行定位的功能，因此需要額外的設備對病人進行診斷，確定癌癥細胞位置，然后利用質子治療儀進行治療。未來質子治療儀主流的發展方向是小型化和集成化，使質子治療儀的整體尺寸減小，縮短建設周期，降低成本，并且使診斷檢測與治療一體化，以便于質子治療儀的普及。

蜂窩結構是蜂巢的基本結構，是由一個個正六邊形單房、房口全朝下或朝向一邊、背對背對稱排列組合而成的一種結構，這種結構有著優秀的幾何力學結構，在很多學科有著廣泛的運用。航天器中采取了蜂窩結構，實現航天器結構強度高，重量輕，因此這種結構十分適用于質子治療裝置的旋轉機架，實現旋轉機架在滿足結構強度的前提下輕量化的設計。

技術實現要素：

本發明的目的在于提供一種適用于質子治療裝置旋轉機架內部的蜂窩狀筋板結構，能夠滿足質子治療裝置旋轉機架輕量化的需求，并且能夠實現旋轉機架的結構強度滿足設計要求，有效地降低制造成本，同時，通過特殊的設計，該筋板結構可以進行密度調整，可以根據實際需求進行結構增強，滿足不同情況下的結構需求。

本發明的目的可以通過以下技術方案實現：

一種適用于質子治療裝置旋轉機架內部的蜂窩狀筋板結構，包括通過連接結構安裝在圓柱形主體結構內的上半部分蜂窩狀筋板與下半部分蜂窩狀筋板；所述上半部分蜂窩狀筋板與下半部分蜂窩狀筋板對稱布置，且均由多個呈正六邊形分布的基礎結構拼接而成，相鄰所述基礎結構之間的連接節點采取圓環結構設置；所述上、下半部分蜂窩狀筋板上通過設有密度調整結構進行調整密度。

所述圓柱形主體結構為質子治療裝置的旋轉機架，其呈圓柱形形狀，其內部用來安裝上、下半部分蜂窩狀筋板。

所述圓環結構呈柱狀，其軸向內部呈通孔設置；所述上半部分筋板與下半部分筋板通過螺栓連接。

所述上、下半部分蜂窩狀筋板與圓柱形主體結構通過連接結構進行連接；所述連接結構具有相對設置的四個圍壁，其底側弧度與圓柱形主體結構內環壁相適應，其上側為敞開口設置；六對連接結構均布焊接在圓柱形主體結構內環壁上，其中，相對應設置的兩對連接結構中部開設有夾持槽。

所述上、下半部分蜂窩狀筋板環側開口夾持在對應連接結構上，上、下半部分蜂窩狀筋板中部的直板卡在連接結構中部的夾持槽內。

所述密度調整結構通過圓環結構與上、下半部分蜂窩狀筋板連接；所述增加密度調整結構呈U型形狀，其由一連接板與兩個圓桿構成，連接板的兩端面分別垂直連接一圓桿，連接板與圓桿的連接端齊平設置；圓桿的外徑與圓環結構的內徑相適應，圓桿用以插入圓環結構的軸向通孔內。

本發明的有益效果：本發明主要實現質子治療裝置旋轉機架圓柱主體結構內部結構的加強，可以在滿足圓柱主體結構強度的前提下，充分減小旋轉機架重量，降低旋轉機架的制造成本；其中蜂窩狀筋板的結構工藝簡單，并且筋板密度可以根據實際需要進行調整，降低了加工成本；本發明對于質子治療技術的推廣有著重要的意義。

附圖說明

為了便于本領域技術人員理解，下面結合附圖對本發明作進一步的說明。

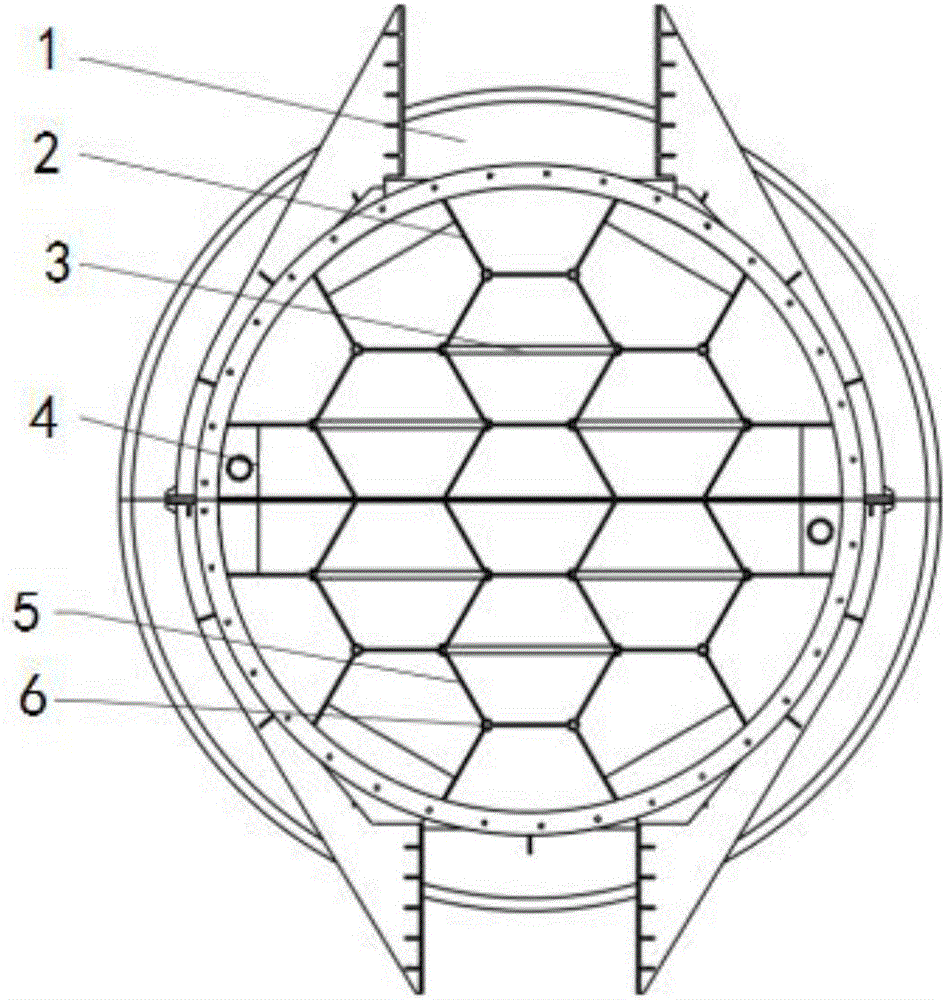

圖1為本發明蜂窩狀筋板結構的三維示意圖；

圖2為本發明蜂窩狀筋板結構的側視圖；

圖3為本發明安裝蜂窩狀筋板結構的圓柱形主體結構三維圖；

圖4為本發明蜂窩狀筋板結構細節三維圖；

圖5為本發明蜂窩狀筋板結構密度調整結構三維圖；

圖中標號：1-圓柱形主體結構，2-上半部分蜂窩狀筋板，3-蜂窩狀筋板密度調整結構，4-蜂窩狀筋板與圓柱主體結構連接結構，5-下半部分蜂窩狀筋板。

具體實施方式

下面將結合實施例對本發明的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬于本發明保護的范圍。

一種適用于質子治療裝置旋轉機架內部的蜂窩狀筋板結構，參見附圖1，其結構主要由圓柱形主體結構1、上半部分蜂窩狀筋板2、密度調整結構3、連接結構4、下半部分蜂窩狀筋板5組成；其中，圓柱形主體結構1為質子治療裝置的旋轉機架，參見圖3，其呈圓柱形形狀，其內部用來安裝上、下半部分蜂窩狀筋板；

上半部分蜂窩狀筋板2與下半部分蜂窩狀筋板5均由多個呈正六邊形分布的基礎結構拼接而成，參見圖1、圖2與圖4；相鄰基礎結構之間的連接節點采取圓環結構6設置，該圓環結構6呈柱狀，其軸向內部呈通孔設置；上半部分筋板2與下半部分筋板5通過螺栓連接；

上、下半部分蜂窩狀筋板與圓柱形主體結構1通過連接結構4進行連接，連接結構4提供了上、下半部分蜂窩狀筋板與圓柱主體結構1之間的焊接點；

具體地，參見圖3，連接結構4具有相對設置的四個圍壁，其底側弧度與圓柱形主體結構1內環壁相適應，其上側為敞開口設置；六對連接結構4均布焊接在圓柱形主體結構1內環壁上，其中，相對應設置的兩對連接結構4中部開設有夾持槽；參見圖1、圖2，上、下半部分蜂窩狀筋板環側開口夾持在對應連接結構4上，上、下半部分蜂窩狀筋板中部的直板卡在連接結構4中部的夾持槽內；

上半部分蜂窩狀筋板2與下半部分蜂窩狀筋板5可以通過增加密度調整結構3進行調整密度，密度調整結構3通過圓環結構6與上、下半部分蜂窩狀筋板連接，增加密度調整結構3可以增強上、下半部分蜂窩狀筋板的密度，增加結構強度；具體地，如圖5所示，密度調整結構3呈U型形狀，其由一連接板32與兩個圓桿31構成，連接板32的兩端面分別垂直連接一圓桿31，連接板32與圓桿31的連接端齊平設置；圓桿31的外徑與圓環結構6的內徑相適應，圓桿31用以插入圓環結構6的軸向通孔內；

本發明原理：上半部分蜂窩狀筋板2與下半部分蜂窩狀筋板5均為多個蜂窩狀布置的筋板結構，呈對稱布置；每個連接節點采取圓環結構增加連接點；可以根據需要適時調整蜂窩狀密度；蜂窩狀筋板外部與圓柱內表面通過連接結構連接；

上、下蜂窩狀筋板結構由呈正六邊形的基礎結構組成，用于圓柱旋轉結構內部的結構加強，蜂窩狀筋板的布置方式使得與圓柱內表面的連接空間得到充分滿足；蜂窩狀筋板結構的各個六邊形基礎結構連接節點處采取圓環結構，增加焊接點，使得結構強度得到提高；圓環結構內部空腔可以用于安裝附屬支撐結構，調整蜂窩狀筋板密度；蜂窩狀筋板結構的外邊緣通過設計的增強結構與圓柱內表面進行連接，主要為蜂窩狀筋板提供焊接位置，保證結構強度。

本發明在滿足質子治療裝置旋轉機架的結構強度的前提下，實現旋轉機架的重量大大減小，并且特殊的結構設計滿足蜂窩狀筋板結構的密度調整，使得該蜂窩狀結構可以滿足不同工況下的需求。

以上公開的本發明優選實施例只是用于幫助闡述本發明。優選實施例并沒有詳盡敘述所有的細節，也不限制該發明僅為所述的具體實施方式。顯然，根據本說明書的內容，可作很多的修改和變化。本說明書選取并具體描述這些實施例，是為了更好地解釋本發明的原理和實際應用，從而使所屬技術領域技術人員能很好地理解和利用本發明。本發明僅受權利要求書及其全部范圍和等效物的限制。
