本實用新型涉及物理教學技術領域，具體為一種小孔成像平面鏡教學儀器。

背景技術：

物理實驗是初高中階段物理課程中包含的相關實驗，包括電學實驗、力學實驗、熱學實驗、光學實驗等等，常用于驗證物理學科的定理定律，在光學實驗中，用一個帶有小孔的板遮擋在屏幕與物之間，屏幕上就會形成物的倒像，我們把這樣的現象叫小孔成像。前后移動中間的板，屏幕上像的大小也會隨之發生變化，這種現象說明了光沿直線傳播的性質，通過對光的長期觀察，人們發現了沿著密林樹葉間隙射到地面的光線形成射線狀的光束，從小窗中進入屋里的日光也是這樣。大量的觀察事實，使人們認識到光是沿直線傳播的。為了證明光的這一性質，大約二千四五百年前我國杰出的科學家墨翟和他的學生作了世界上第一個小孔成倒像的實驗，解釋了小孔成倒像的原理。雖然他講的并不是成像而是成影，但是道理是一樣的，目前很多的中學開展了物理實驗課程，在光學實驗過程中，小孔成像是一個非常簡單直接的實驗，現在很多的小孔成像使用的是蠟燭配合滑軌，很多時候蠟燭不安全，容易燙傷燒傷實驗人員，而且成像效果較差，不容易觀察，因此設計了一種小孔成像平面鏡教學儀器。

技術實現要素：

針對以上問題，本實用新型提供了一種小孔成像平面鏡教學儀器，通過平面鏡配合電子光源，利用反射的方式穿過小孔成像，使得成像效果更加優秀，避免了使用蠟燭作為光源存在的安全隱患，使得實驗過程更加安全，提高了物理教學的效率，使得學生們能更加直觀的觀看出小孔成像的實驗效果，值得推廣。

為實現上述目的，本實用新型提供如下技術方案：一種小孔成像平面鏡教學儀器，它包括底座與滑軌，所述滑軌設置在底座上端，所述底座上設置有刻度標尺，所述底座左端設置有成像屏幕，所述底座右端設置有鏡座，所述鏡座上端設置有萬向軸，所述萬向軸上端連接有反光鏡，所述滑軌上端設置有移動光源，所述移動光源包括機殼，所述機殼下端設置有滑動輪，所述機殼右端設置有平行光源，所述機殼上端設置有太陽能光伏板與主板，所述太陽能光伏板連接有太陽能電池，所述主板內設置有成像小孔。

作為本實用新型一種優選的技術方案，所述底座下端設置有防滑橡膠墊。

作為本實用新型一種優選的技術方案，所述底座兩端設置有固定支架。

作為本實用新型一種優選的技術方案，所述成像屏幕上端設置有擋光板。

與現有技術相比，本實用新型的有益效果是：

本實用新型通過平面鏡配合電子光源，利用反射的方式穿過小孔成像，使得成像效果更加優秀，避免了使用蠟燭作為光源存在的安全隱患，使得實驗過程更加安全，提高了物理教學的效率，使得學生們能更加直觀的觀看出小孔成像的實驗效果，值得推廣。

附圖說明

圖1為本實用新型結構示意圖；

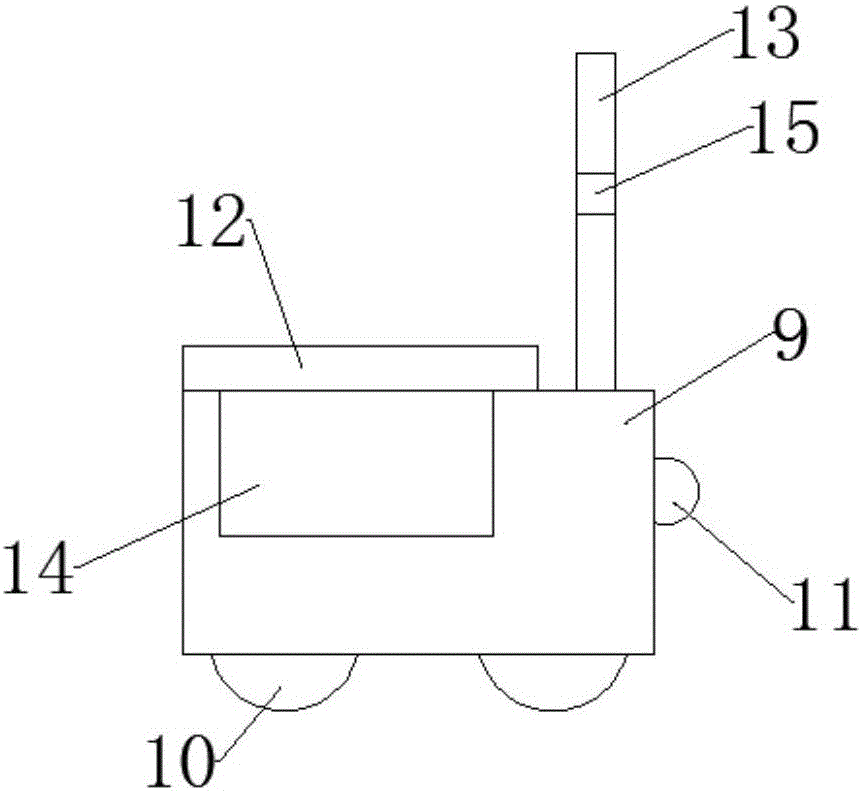

圖2為本實用新型移動光源結構示意圖。

圖中：1-底座，2-滑軌，3-刻度標尺，4-成像屏幕，5-鏡座，6-萬向軸，7-反光鏡，8-移動光源，9-機殼，10-滑動輪，11-平行光源，12-太陽能光伏板，13-主板，14-太陽能電池，15-成像小孔，16-防滑橡膠墊，17-固定支架，18-擋光板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例：

請參閱圖1和圖2，本實用新型提供一種技術方案：一種小孔成像平面鏡教學儀器，它包括底座1與滑軌2，滑軌2設置在底座1上端，底座1上設置有刻度標尺3，底座1左端設置有成像屏幕4，底座1右端設置有鏡座5，鏡座5上端設置有萬向軸6，萬向軸6上端連接有反光鏡7，滑軌2上端設置有移動光源8，移動光源8包括機殼9，機殼9下端設置有滑動輪10，機殼9右端設置有平行光源11，機殼9上端設置有太陽能光伏板12與主板13，太陽能光伏板12連接有太陽能電池14，主板13內設置有成像小孔15，底座1下端設置有防滑橡膠墊16，底座1兩端設置有固定支架17，成像屏幕4上端設置有擋光板18。

通過平面鏡配合電子光源，利用反射的方式穿過小孔成像，使得成像效果更加優秀，避免了使用蠟燭作為光源存在的安全隱患，使得實驗過程更加安全，提高了物理教學的效率，使得學生們能更加直觀的觀看出小孔成像的實驗效果，值得推廣。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
