本實用新型涉及文化用具領域，尤其涉及一種橡皮屑清理輥。

背景技術：

經常使用鉛筆的人都有一個共同的煩惱，就是如何處理橡皮擦在擦掉字跡后留下的橡皮屑問題，用手擦容易弄臟手，用氣吹容易吹得滿桌、滿地都是。現在市面上有很多收集橡皮屑的工具，比如公開號為CN104339948A，名稱為一種橡皮屑清潔器的中國發明專利文獻就提出以下技術方案：一種橡皮屑清潔器，用于去除橡皮屑，包括：圓筒，所述圓筒具有通孔；吸附部件，所述吸附部件覆蓋在所述圓筒的表面；滾動軸，所述滾動軸穿過所述圓筒的通孔，所述滾動軸與所述通孔之間具有間隙；以及，握柄，所述握柄與所述滾動軸的兩端連接。本發明的有益效果是：在利用橡皮屑清潔器的滾筒的滾動以及所述滾筒上的吸附部件吸附橡皮屑，達到快速清理橡皮削的目的，使用方便，結構簡單。但這種產品也存在一定的問題，比如橡皮屑是吸附在圓筒的內部的吸附部件上，如果將其取出，其操作相對比較麻煩等等。

技術實現要素：

為了克服現有技術的不足，本實用新型提出一種橡皮屑清理輥,包括輥體1，所述輥體1外側均勻設置有硬質的塑料刷毛2，所述輥體1兩端各設置有連接條3，所述連接條3向同一方向彎曲后相連接，在連接條3相連接處設置有把手4，在連接條3相連接處靠近輥體1的一側設置有截面為L形的收集槽5，所述收集槽5內沿輥體1平行方向設置有導電絲6，導電絲6到輥體1表面的距離小于刷毛2的長度。

本技術方案可以優化為，所述刷毛2的長度為2cm，所述導電絲6到輥體1表面的距離為1.5cm。

再進一步優化為，所述把手4的外表面設置有粗糙花紋。

與現有技術相比，本實用新型采用的結構簡單、實用、方便、可靠，使用后橡皮屑容易取出，操作簡單。

附圖說明

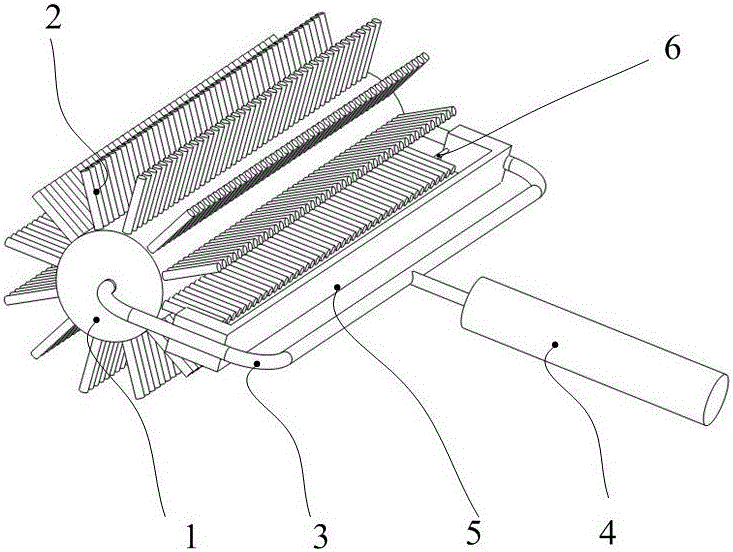

圖1為本實用新型結構整體示意圖；

其中：1、輥體；2、刷毛；3、連接條；4、把手；5、收集槽；6、導電絲。

具體實施方式

本實用新型提出一種橡皮屑清理輥,包括輥體1，所述輥體1外側均勻設置有硬質的塑料刷毛2，所述輥體1兩端各設置有連接條3，所述連接條3向同一方向彎曲后相連接，在連接條3相連接處設置有把手4，在連接條3相連接處靠近輥體1的一側設置有截面為L形的收集槽5，所述收集槽5內沿輥體1平行方向設置有導電絲6，所述刷毛2的長度為2cm，所述導電絲6到輥體1表面的距離為1.5cm。所述把手4的外表面設置有粗糙花紋。

使用過程：當桌面上需要清理橡皮屑時，手執把手4，沿由外向內的方向拉近本產品，在輥體1的帶動下，刷毛2沿桌面運動，使之帶上靜電，將桌面上的橡皮屑吸附到刷毛2上，當刷毛2從上到下接觸到導電絲6時，靜電被放掉，吸附的橡皮屑落入到L形的收集槽5內，當桌面清理完畢，將收集槽5內的橡皮屑集中倒掉即可。

以上內容是結合具體的優選實施方式對本發明所作的進一步詳細說明，不能認定本發明的具體實施只局限于這些說明。對于本發明所屬技術領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本發明的保護范圍。
