本實用新型涉及教學儀器設備技術領域，特別涉及一種沙漏型希羅噴泉演示裝置。

背景技術：

希羅是古希臘的一位著名的科學家和發明家，其最著名的發明就是希羅噴泉。希羅噴泉的工作原理主要是利用不同容器間的水位差,產生勢能來壓縮空氣，從而驅動水往上噴射，希羅噴泉最直觀的效果就是在無外加動力的情況下噴出的水柱能超過最高液面，人們首次看到希羅噴泉往往驚訝不已，認為其違背了物理守恒定律，在課堂教學時，教師單憑口頭描述往往難以讓學生清楚地理解希羅噴泉的原理。

申請人之前提交的申請?zhí)枮椤?01620781680X”的中國實用新型專利以及申請?zhí)枮椤?016105856826”的發明專利雖然能夠幫助學生更清楚地理解希羅噴泉原理，但是以上實用新型專利存在無法循環演示的缺點，而上述發明專利又面臨結構復雜、制造成本較高的問題。

技術實現要素：

本實用新型要解決的技術問題是提供一種結構簡單、制造成本低廉的沙漏型希羅噴泉演示裝置。

為了解決上述技術問題，本實用新型采用如下技術方案：一種沙漏型希羅噴泉演示裝置，包括上儲水腔、下儲水腔、1號管道、2號管道、3號管道及4號管道，所述上儲水腔位于下儲水腔上方，該一種沙漏型希羅噴泉演示裝置還包括密閉式的上噴水池和下噴水池，所述上噴水池設于上儲水腔上方，所述下噴水池設于下儲水腔下方，所述上儲水腔/下儲水腔/上噴水池/下噴水池開設注水口或者其內部盛裝有用于形成噴泉的液體；

所述1號管道將下儲水腔與上噴水池連通，所述2號管道將上儲水腔與下噴水池連通，所述3號管道將下儲水腔與下噴水池連通，所述4號管道將上儲水腔與上噴水池連通；

所述1號管道的下端口低于3號管道的上端口，所述1號管道的上端口低于4號管道的上端口，所述2號管道的上端口高于4號管道的下端口，所述2號管道的下端口高于3號管道的下端口。

作為在前述方案基礎上的優選方案，該一種沙漏型希羅噴泉演示裝置包括一根主管，所述主管內設有隔板，所述隔板將主管的內腔分隔形成所述上儲水腔和下儲水腔，所述上儲水腔位于隔板上方，所述下儲水腔位于隔板下方。

更優選的，所述1號管道、2號管道、3號管道及4號管道均設于主管內。

作為更進一步的改進，所述主管內設有一根三孔管；

所述三孔管中的兩條管道分別對應為1號管道和2號管道，剩余一條管道內設有隔擋件，所述隔擋件將該管道分隔成上段和下段，所述上段對應為4號管道，所述下段對應為3號管道；

所述三孔管中對應為1號管道和2號管道的兩條管道的上、下端頭封閉，所述1號管道的上端口和下端口、2號管道的上端口和下端口、3號管道的上端口及4號管道的下端口通過在三孔管的管壁上徑向開孔形成。

優選的，所述1號管道的上端口位于上噴水池的底部、下端口位于下儲水腔的底部；

所述2號管道的上端口位于上儲水腔的頂部、下端口位于下噴水池的頂部；

所述3號管道的上端口位于下儲水腔的頂部、下端口位于下噴水池中；

所述4號管道的下端口位于上儲水腔的底部、上端口位于上噴水池中。

進一步，所述3號管道的底端及4號管道的頂端安裝有噴嘴，所述噴嘴的噴水孔內徑小于3號管道及4號管道的內徑。

其中，所述三孔管中對應為1號管道和2號管道的兩條管道的上、下端頭通過彈性膠塞/熱熔膠封閉，所述隔擋件為彈性材料制成的圓柱形塞塊。

優選的，所述上噴水池及下噴水池上均安裝有便于將該沙漏型希羅噴泉演示裝置豎立放置于桌面的支座。

優選的，所述主管、1號管道、2號管道、3號管道、4號管道、上噴水池及下噴水池全部采用透明材料制成。

本實用新型提供的沙漏型希羅噴泉演示裝置的上下兩端均設置有噴水池，實際使用時只需不斷倒轉演示裝置即可實現循環噴水，在本實用新型中，噴水池采用密閉式結構可以避免水揮發以及噴泉水柱受外部氣流影響的問題。尤為重要的是，整個演示裝置主要由兩個儲水腔(上儲水腔和下儲水腔)、兩個噴水池(上噴水池和下噴水池)及4條管道(1號管道、2號管道、3號管道和4號管道)組成，整體結構極為簡單，制造難度低、成本低廉。

附圖說明

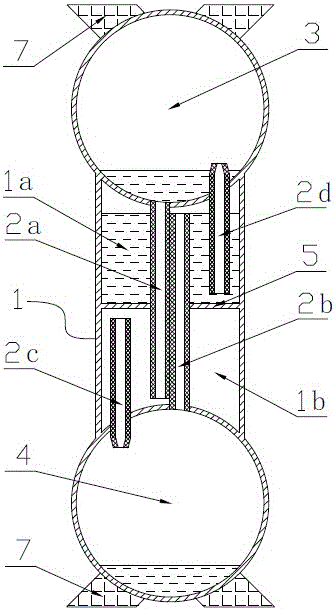

圖1為本實用新型中實施例1的整體結構示意圖；

圖2為本實用新型中實施例2的整體結構示意圖；

圖3為本實用新型除實施例1和2外的另一種實施方案的整體結構示意圖；

圖中：

1——主管 3——上噴水池 4——下噴水池

5——隔板 6——噴嘴 7——支座

8——三孔管 1a——上儲水腔 1b——下儲水腔

2a——1號管道 2b——2號管道 2c——3號管道

2d——4號管道 8a——隔擋件。

具體實施方式

在本實用新型的描述中，需要理解的是，術語“上”、“下”、“頂”、“底”、“內”、“外”、“高于”、“低于”等指示的方位或位置關系均是基于附圖所示的方位或位置關系。例如在某一部件中，本實用新型統一將其處于圖中上方的一端稱為“頂端”或“上端”，而處于圖中下方的一端統一稱為“底端”或“下端”，同樣的，將處于圖中上方的部分稱為“頂部”，而處于圖中下方的部分對應稱為“底部”，這樣表述僅是為了讓本實用新型的描述更簡單、方便，而不是指示或暗示所指部件必須具有特定的方位、以特定的方位構造和操作，本領域技術人員應當明白，由于本實用新型為希羅噴泉循環演示裝置，演示過程中要實現循環噴水，必須倒轉演示裝置(該演示裝置的使用方法與沙漏類似，故稱之為一種沙漏型希羅噴泉演示裝置)，演示裝置倒轉后，之前的“底端”、“底部”將會處于原先的“頂端”、“頂部”的上方，而之前的“頂端”、“頂部”將會相應地處于原先的“底端”、“底部”的下方，故上述描述方位的術語僅用于說明相應部件/部位在附圖中的位置。

另外，在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是直接相連，也可以通過中間媒介間接相連，對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

為了便于本領域技術人員更深入地理解實用新型構思，下面結合2個實施例對本實用新型作進一步的說明。

實施例1：

參見圖1，一種沙漏型希羅噴泉演示裝置，包括上儲水腔1a、下儲水腔1b、1號管道2a、2號管道2b、3號管道2c、4號管道2d、密閉式的上噴水池3和下噴水池4，上儲水腔1a位于下儲水腔1b上方，上噴水池3設于上儲水腔1a上方，下噴水池4設于下儲水腔1b下方，上儲水腔1a/下儲水腔1b/上噴水池3/下噴水池4開設注水口(注水口在圖1中未示出，如果不預先在上儲水腔1a/下儲水腔1b/上噴水池3/下噴水池4中封裝用于形成噴泉的液體，則必須開注水孔)或者其內部盛裝有用于形成噴泉的液體；

1號管道2a將下儲水腔1b與上噴水池3連通，2號管道2b將上儲水腔1a與下噴水池4連通，3號管道2c將下儲水腔1b與下噴水池4連通，4號管道2d將上儲水腔1a與上噴水池3連通；

1號管道2a的下端口低于3號管道2c的上端口，1號管道2a的上端口低于4號管道2d的上端口，2號管道2b的上端口高于4號管道2d的下端口，2號管道2b的下端口高于3號管道2c的下端口。

在本實施例中，沙漏型希羅噴泉演示裝置的工作過程為：如圖1所示，上噴水池3中的水在重力作用下經1號管道2a往下流入下儲水腔1b中，下儲水腔1b中的空氣經3號管道2c排入下噴水池4中，下噴水池4中的空氣再經2號管道2b被壓入上儲水腔1a中，在空氣壓力作用下，上儲水腔1a中的水被壓入4號管道并從其上端口噴出，形成噴泉。在上述工作過程中，上噴水池3中的水(包括從4號管道上端口噴出的水)不斷流入下儲水腔1b中，當噴水停止后，倒轉整個演示裝置，下噴水池4中的水會在重力作用下經2號管道2b往下流入上儲水腔1a中，與前述上儲水腔1a中的水被壓入4號管道并從其上端口噴出形成噴泉的過程類似，下儲水腔1b中的水最終被壓入3號管道2c中并噴出，從而再次形成噴泉。

需要說明的是，雖然在圖1中，該沙漏型希羅噴泉演示裝置包括一根主管1，主管1內的隔板5將其內腔分隔形成位于隔板5上方的上儲水腔1a和位于隔板5下方的下儲水腔1b，并且1號管道2a、2號管道2b、3號管道2c及4號管道2d均設于主管1內，但是本領域技術人員應當明白，除圖1所示方案之外，本實用新型還存在其他替代方案，例如圖3所示，采用兩個彼此獨立的水箱(上方水箱的內腔作為第一儲水腔1a，下方水箱的內腔作為第二儲水腔1b)同樣可以實現發明目的。此外，將上述4根管道中的部分管道或者全部管道設置于主管1外部，將設于主管1外部的管道的端頭與演示裝置中對應的部分連接同樣也是可行的。例如3號管道2c及4號管道2d設于主管1內，1號管道2a和2號管道2b設于主管1外部，將1號管道2a的上端口與上噴水池3連接、下端口與下儲水腔1b連接，將2號管道2b的上端口與上儲水腔1a連接、下端口與下噴水池4連接(附圖中未示出)。

上述實施例中的沙漏型希羅噴泉演示裝置的上下兩端均設置有噴水池，實際使用時只需不斷倒轉演示裝置即可實現循環噴水，在本實用新型中，噴水池采用密閉式結構可以避免水揮發以及噴泉水柱受外部氣流影響的問題。更加重要的是，整個演示裝置主要由兩個儲水腔(上儲水腔1a和下儲水腔1b)、兩個噴水池(上噴水池3 和下噴水池4)及4條管道(1號管道2a、2號管道2b、3號管道2c和4號管道2d)組成，整體結構極為簡單，制造難度低、成本低廉。

實施例2：

本實施例為在圖1所示實施例基礎上作出的改進方案，如圖2所示，在本實施例中，主管1內設有一根三孔管8；

三孔管8中的兩條管道分別對應為1號管道2a和2號管道2b，剩余一條管道內設有隔擋件8a，上述隔擋件8a將該管道分隔成上段和下段，上段對應為4號管道2d，下段對應為3號管道2c；

上述三孔管8中對應為1號管道2a和2號管道2b的兩條管道的上、下端頭封閉，1號管道2a的上端口和下端口、2號管道2b的上端口和下端口、3號管道2c的上端口及4號管道2d的下端口通過在三孔管8的管壁上徑向開孔形成。

優選的，上述三孔管8中對應為1號管道2a和2號管道2b的兩條管道的上、下端頭通過彈性膠塞/熱熔膠封閉，上述隔擋件8a為彈性材料制成的圓柱形塞塊。

在圖1和3所示實施方案中，該演示裝置包括4條管道，制造過程中至少需要在隔板5、上噴水池3、下噴水池4上開設5個孔(圖3所示實施方案至少需要開設6個孔)來安裝上述4條管道，本實施例通過將上述4條管道集成為一根三孔管8，使得原本需要在隔板5、上噴水池3、下噴水池4上開設的孔數由5個減少為3個，如此設計可以降低下上噴水池3、上儲水腔1a、下儲水腔1b及下噴水池4之間漏氣的可能性，有利于提高整個裝置的氣密效果(因?yàn)閳D1所示方案至少需要對5個孔位進行密封，圖3所示方案需要密封的孔位為6個，而本實施例的方案只需要對3個孔位進行密封，在密封工藝相同的情況下，理論上后者漏氣的可能性要小得多)，另外，將4條管道集成到一根管中還有利于減少演示裝置生產過程中的裝配工作量，能夠在一定程度上提高裝配工作效率，降低裝配過程的人工成本。

進一步，在圖1、2、3所示的實施方案中，1號管道2a的上端口位于上噴水池3的底部、下端口位于下儲水腔1b的底部；2號管道2b的上端口位于上儲水腔1a的頂部、下端口位于下噴水池4的頂部；3號管道2c的上端口位于下儲水腔1b的頂部、下端口位于下噴水池4中；4號管道2d的下端口位于上儲水腔1a的底部、上端口位于上噴水池3中。

在該方案中，各管道的端口間存在較大的高度差，如此設計有利于提高演示裝置噴出的水柱高度及其演示過程中的運行穩定性，從而使得演示效果更具觀賞性。

更進一步，在圖1-3所示實施方案中，還可以在3號管道2c的底端及4號管道2d的頂端安裝噴嘴6(該噴嘴6在圖1和3中未示出)，噴嘴6的噴水孔內徑小于3號管道2c及4號管道2d的內徑。在3號管道2c的底端及4號管道2d的頂端加裝噴嘴6可以讓噴出的水柱更細、更高，使得噴泉的觀賞性更佳。

作為在圖1-3所示實施方案基礎上的優選方案，還可以在上噴水池3及下噴水池4上安裝便于將該演示裝置豎立放置于桌面的支座7。

最后，在本申請所有的實施方案中，優選的，主管1、1號管道2a、2號管道2b、3號管道2c、4號管道2d、上噴水池3及下噴水池4全部采用透明材料制成。上述部件全部采用透明材料制成可以讓噴泉的整個運行過程更加直觀可見，進一步提高了噴泉演示的趣味性和觀賞性，更好地保障了課堂教學效果。

上述實施例為本實用新型較佳的實現方案，除此之外，本實用新型還可以其它方式實現，在不脫離本技術方案構思的前提下任何顯而易見的替換均在本實用新型的保護范圍之內。

為了讓本領域普通技術人員更方便地理解本實用新型相對于現有技術的改進之處，本實用新型的一些附圖和描述已經被簡化，并且為了清楚起見，本申請文件還省略了一些其它元素，本領域普通技術人員應該意識到這些省略的元素也可構成本實用新型的內容。
